1.本实用新型涉及电子技术领域，尤其涉及一种电子钟的时钟精度及晶振温控补偿控制装置。


背景技术：

2.在计数等精确控制等领域中，经常需要控制器定时执行某些任务，而如何提供一种精度较高的时钟系统，使得该任务的定时精确，是保证实现精确控制的关键因素，而在电子技术的发展对晶体振荡器的准确度和稳定度提出越来越高的要求。
3.但现有电子时钟的控制器在进行精确控制时，会发热，并且控制器对外界环境温度的感知非常敏感，因此这些内外温度变化都会影响电子时钟的精确度，而晶体振荡器随着环境温度的变化，其输出频率易出现漂移。
4.有鉴于此，针对现有的问题予以研究改良，提供一种电子钟的时钟精度及晶振温控补偿控制装置，通过对该装置的使用，可利用温度传感器来对控制器和外界环境的温度进行检测，当温度过高而影响精度时，并通过散热风机和散热孔的设置，降低了电子时钟的内外环境温度，减少内外温度变化，提高了电子时钟的精确度，旨在通过该技术，达到解决问题与提高实用价值性的目的。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种电子钟的时钟精度及晶振温控补偿控制装置。
6.为了实现上述目的，本实用新型采用了如下技术方案：一种电子钟的时钟精度及晶振温控补偿控制装置，包括时钟壳体、晶体振荡器和电子显示屏，所述时钟壳体的内壁设置有控制安装板，所述控制安装板的背面安装有控制芯片和晶体振荡器，且晶体振荡器位于控制芯片的下方，所述时钟壳体的内壁等距安装有温度传感器。
7.作为本技术方案的进一步优化，本实用新型一种电子钟的时钟精度及晶振温控补偿控制装置，所述时钟壳体的内部设置有安装框，所述安装框的内部安装有散热风机，且散热风机与控制芯片电性连接。
8.作为本技术方案的进一步优化，本实用新型一种电子钟的时钟精度及晶振温控补偿控制装置，所述时钟壳体的一侧表面贯穿设置有散热孔，所述控制芯片和晶体振荡器电性连接。
9.作为本技术方案的进一步优化，本实用新型一种电子钟的时钟精度及晶振温控补偿控制装置，所述时钟壳体的背面卡接有防尘盖，所述时钟壳体的背面贯穿设置有电池槽。
10.作为本技术方案的进一步优化，本实用新型一种电子钟的时钟精度及晶振温控补偿控制装置，所述时钟壳体的正面贯穿设置有电子显示屏，所述时钟壳体的背面等距设置有控制按键，所述时钟壳体的背面设置有电源开关，且电源开关位于多组控制按键的下方。
11.作为本技术方案的进一步优化，本实用新型一种电子钟的时钟精度及晶振温控补
偿控制装置，所述时钟壳体的顶部设置有按钮，所述时钟壳体的底部等距安装有支撑座。
12.本实用新型具有如下有益效果：
13.本实用新型通过安装有控制安装板、控制芯片、晶体振荡器、温度传感器、安装框、散热风机和散热孔，由于晶体振荡器随着环境温度的变化，其输出频率易出现漂移情况，而先使用温度传感器来对控制器和外界环境的温度进行检测，当温度过高，而影响精确度时，并利用散热风机和散热孔的设置，对该时钟的控制器通风散热，降低了电子时钟的内外环境温度，减少内外温度变化，以完成温控补偿，提高了电子时钟的精确度，从而有效解决现有装置中出现的问题和不足。
附图说明

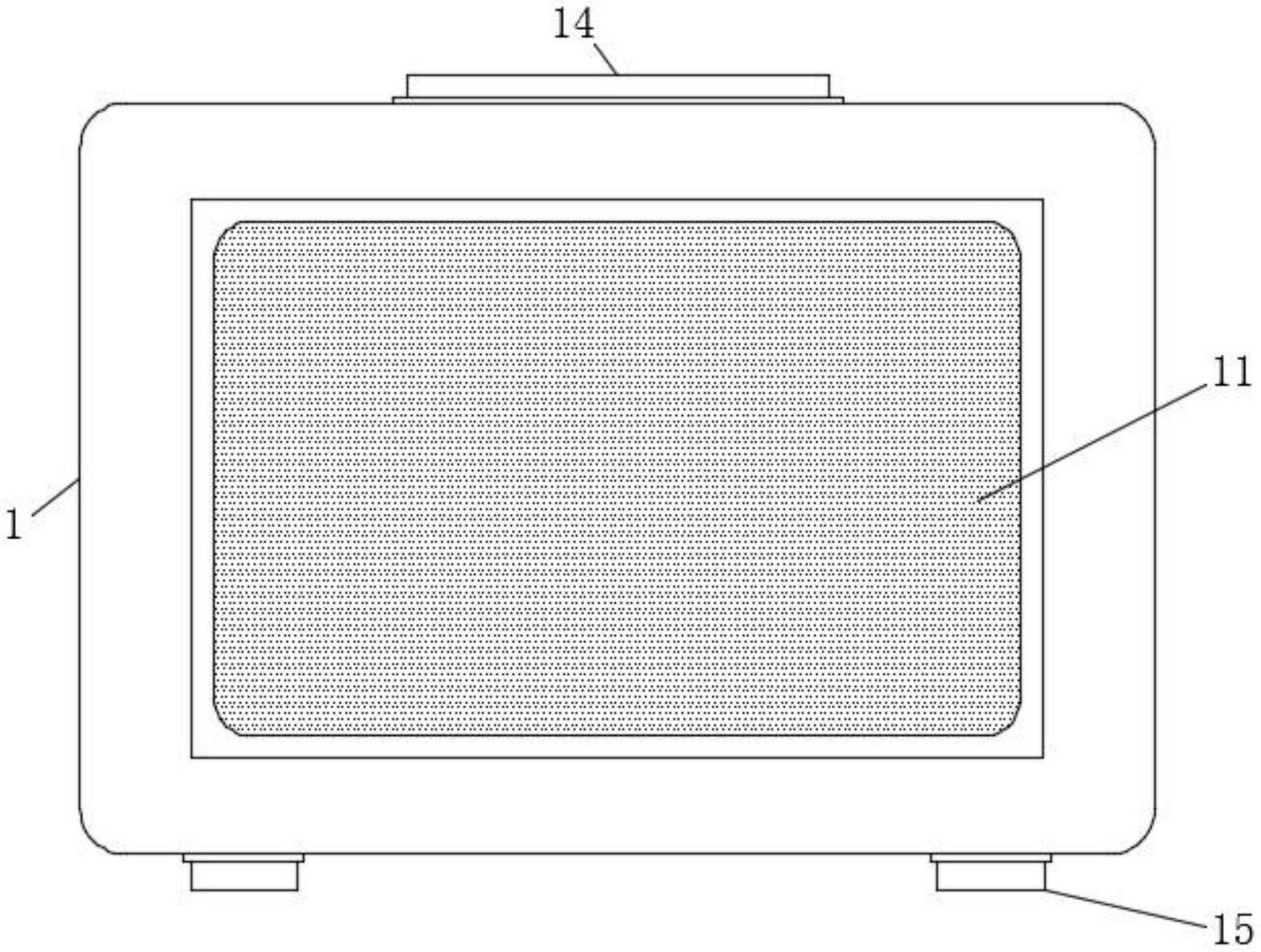

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的正视剖面结构示意图；
16.图3为本实用新型的后视结构示意图。
17.图中：1、时钟壳体；2、控制安装板；3、控制芯片；4、晶体振荡器；5、温度传感器；6、安装框；7、散热风机；8、散热孔；9、防尘盖；10、电池槽；11、电子显示屏；12、控制按键；13、电源开关；14、按钮；15、支撑座。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
20.参照图1-3，本实用新型提供的一种实施例：一种电子钟的时钟精度及晶振温控补偿控制装置，包括时钟壳体1、晶体振荡器4和电子显示屏11，所述时钟壳体1的内壁设置有控制安装板2，所述控制安装板2的背面安装有控制芯片3和晶体振荡器4，且晶体振荡器4位于控制芯片3的下方，所述时钟壳体1的内壁等距安装有温度传感器5，所述时钟壳体1的内部设置有安装框6，所述安装框6的内部安装有散热风机7，且散热风机7与控制芯片3电性连接，所述时钟壳体1的一侧表面贯穿设置有散热孔8，所述控制芯片3和晶体振荡器4电性连接，所述时钟壳体1的背面卡接有防尘盖9，所述时钟壳体1的背面贯穿设置有电池槽10，所述时钟壳体1的正面贯穿设置有电子显示屏11，所述时钟壳体1的背面等距设置有控制按键
12，所述时钟壳体1的背面设置有电源开关13，且电源开关13位于多组控制按键12的下方，所述时钟壳体1的顶部设置有按钮14，所述时钟壳体1的底部等距安装有支撑座15。
21.具体的，由于晶体振荡器4随着环境温度的变化，其输出频率易出现漂移情况，而先使用温度传感器5来对控制芯片3和外界环境的温度进行检测，当温度过高，而影响精确度时，并利用散热风机7和散热孔8的设置，对该时钟的控制芯片3通风散热，降低了电子时钟的内外环境温度，减少内外温度变化，以完成温控补偿，提高了电子时钟的精确度，从而有效解决了现有装置中出现的问题和不足。
22.工作原理：在使用该电子时钟的过程中，先使用温度传感器5来对控制芯片3和外界环境的温度进行检测，当温度过高，而影响精确度时，并利用设置的散热风机7和散热孔8来对控制芯片3通风散热，减少内外温度变化，以完成温控补偿。
