1.本实用新型涉及钟表技术领域，尤其涉及一种无缝衔接圆角边框的电子钟。


背景技术：

2.电子钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用；随着人们生活环境的不断改善和美化，在许多场合可以看到数字电子钟。
3.然而现有的电子钟在进行安装固定时，固定得不牢固且安装起来十分麻烦，耗费大量时间，且现有的电子钟在闹钟响起时会产生晃动，导致电子钟移动而摔落。
4.电子钟有鉴于此，针对现有的问题，提供一种无缝衔接圆角边框的电子钟，具有结构设计合理，通过装置的设置，可有效地对电子钟进行稳定的固定安装，且可有效地提高电子钟的缓震动能力，从而有效地解决了问题。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种无缝衔接圆角边框的电子钟。
6.为了实现上述目的，本实用新型采用了如下技术方案：所述缓震底座的内部开设有放置槽，所述放置槽的内部开设有安装槽，所述安装槽的内部固定连接有阻尼器，所述阻尼器的表面固定连接有缓震弹簧，所述缓震弹簧的一端固定连接有连接板，所述连接板的一端固定连接有圆角固定壳，所述圆角固定壳的内部开设有钟表槽，所述钟表槽的内部开设有圆形孔，所述钟表槽的内部活动连接有电子钟表，所述电子钟表的表面设置有显示屏，所述电子钟表的内部开设有弹簧腔，所述弹簧腔的内部固定连接有弹力弹簧，所述弹力弹簧的一端固定连接有固定扣，所述固定扣的一端固定连接有限位环。
7.作为上述技术方案的进一步描述：
8.所述放置槽的尺寸大小大于圆角固定壳的尺寸大小，所述圆角固定壳活动连接在放置槽的内部。
9.作为上述技术方案的进一步描述：
10.所述安装槽的数量为若干个，所述阻尼器的数量为若干个，所述阻尼器的一端连接在安装槽的内部，所述阻尼器的另一端连接有连接板。
11.作为上述技术方案的进一步描述：
12.所述电子钟表活动连接在钟表槽的内部，所述圆形孔的数量为四个。
13.作为上述技术方案的进一步描述：
14.所述圆形孔的直径尺寸大于固定扣的直径尺寸，所述固定扣的数量为四个，所述固定扣活动连接在圆形孔的内部。
15.作为上述技术方案的进一步描述：
16.所述弹簧腔的数量为四个，所述弹簧腔的形状为圆形，所述固定扣的形状为圆柱
形，所述限位环的形状为圆环形。
17.本实用新型具有如下有益效果：通过阻尼器与缓震弹簧的设置，可有效的提高装置的缓震能力，防止电子钟表在响起时产生的震动将电子钟表晃落至地面；通过圆角固定壳的设置，可有效对电子钟表进行固定，提高了保护性；通过固定扣与圆形孔的设置，可有效地提高电子钟表固定时的稳定性与衔接性，提高了牢固性。
附图说明

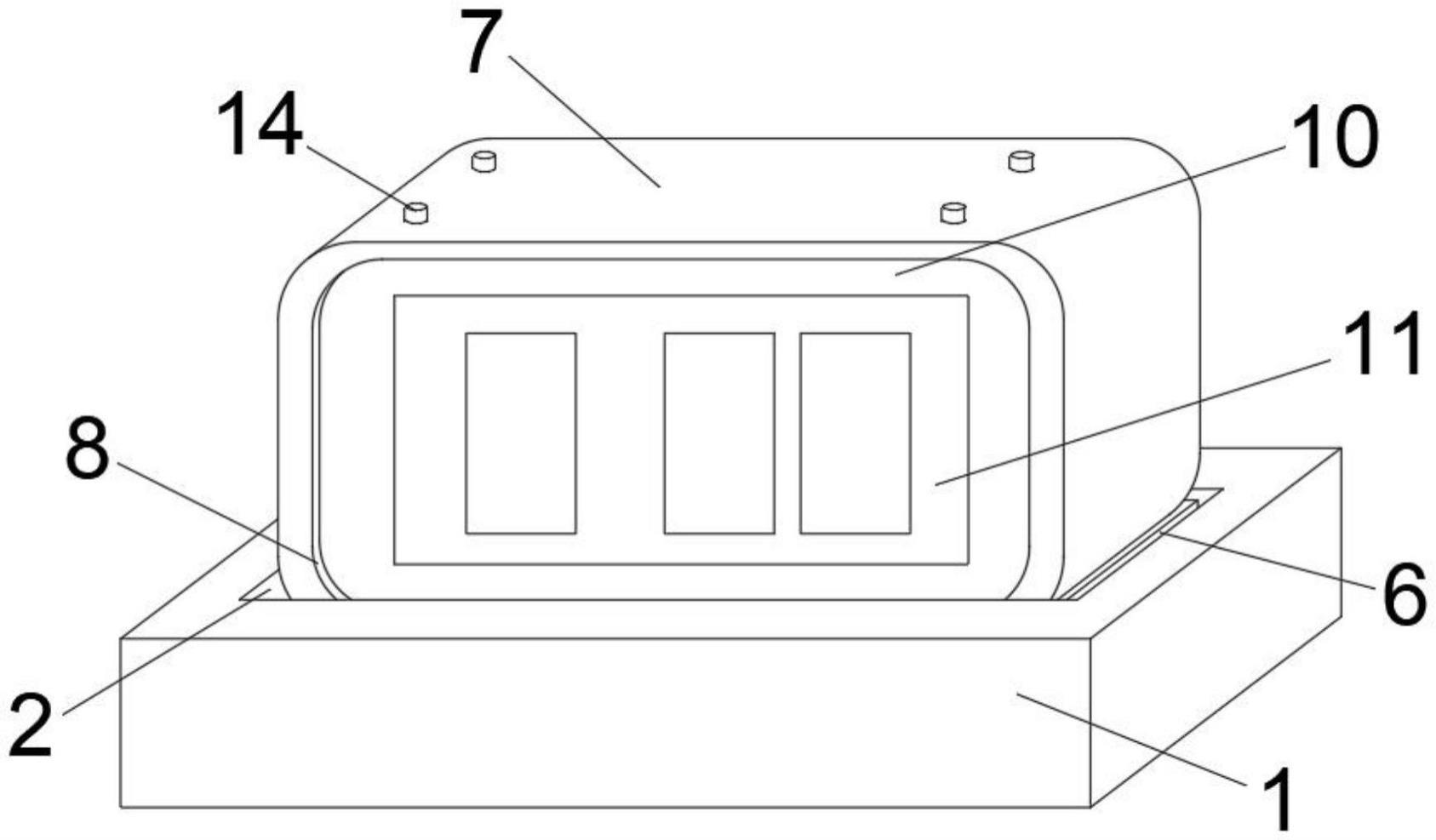

18.图1为本实用新型提出的一种无缝衔接圆角边框的电子钟的三维视图；
19.图2为本实用新型提出的一种无缝衔接圆角边框的电子钟的圆角固定壳内部图；
20.图3为本实用新型提出的一种无缝衔接圆角边框的电子钟的缓震底座内部图。
21.图例说明：
22.1、缓震底座；2、放置槽；3、安装槽；4、阻尼器；5、缓震弹簧；6、连接板；7、圆角固定壳；8、钟表槽；9、圆形孔；10、电子钟表；11、显示屏；12、弹簧腔；13、弹力弹簧；14、固定扣；15、限位环。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性，此外，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.参照图1-3，本实用新型提供的一种实施例：所述缓震底座1的内部开设有放置槽2，所述放置槽2的内部开设有安装槽3，所述安装槽3的内部固定连接有阻尼器4，所述阻尼器4的表面固定连接有缓震弹簧5，所述缓震弹簧5的一端固定连接有连接板6，有效地提高了装置的缓震能力；所述连接板6的一端固定连接有圆角固定壳7，所述圆角固定壳7的内部开设有钟表槽8，所述钟表槽8的内部开设有圆形孔9，所述钟表槽8的内部活动连接有电子钟表10，可有效地对电子钟表10进行安装固定；所述电子钟表10的表面设置有显示屏11，所述电子钟表10的内部开设有弹簧腔12，所述弹簧腔12的内部固定连接有弹力弹簧13，所述弹力弹簧13的一端固定连接有固定扣14，所述固定扣14的一端固定连接有限位环15，有效地提高了固定的稳定性。
26.具体的、所述放置槽2的尺寸大小大于圆角固定壳7的尺寸大小，所述圆角固定壳7
活动连接在放置槽2的内部，可有效地使圆角固定壳7进行移动。
27.具体的、所述安装槽3的数量为若干个，所述阻尼器4的数量为若干个，所述阻尼器4的一端连接在安装槽3的内部，所述阻尼器4的另一端连接有连接板6，可有效地提高装置的缓震效果。
28.具体的、所述电子钟表10活动连接在钟表槽8的内部，所述圆形孔9的数量为四个，可将电子钟表10固定在圆角固定壳7的内部。
29.具体的、所述圆形孔9的直径尺寸大于固定扣14的直径尺寸，所述固定扣14的数量为四个，所述固定扣14活动连接在圆形孔9的内部，可有效的通过固定扣14加固固定。
30.具体的、所述弹簧腔12的数量为四个，所述弹簧腔12的形状为圆形，所述固定扣14的形状为圆柱形，所述限位环15的形状为圆环形，有效地提高了内部的稳定性。
31.工作原理：使用时，将电子钟表10上端的固定扣14向内按压，再将电子钟表10放置在圆角固定壳7内部的钟表槽8的内部，固定扣14在通过钟表槽8内部的圆形孔9的一端时，通过弹力弹簧13将固定扣14演出，穿过圆形孔9的内部，将电子钟表10进行有效的固定，再通过缓震弹簧5与阻尼器4可有效地提高装置的缓震能力。
