1.本实用新型涉及测试仪技术领域，具体为血糖胆固醇尿酸三合一的测试仪。


背景技术：

2.目前生活中已经具有血糖测试仪、胆固醇测试仪和尿酸测试仪，分别对人体的血糖、胆固醇和尿酸进行检测，然而还没有一种设备能够对这三个数据进行检测，从而导致需要购买多个设备，使用非常不便。


技术实现要素：

3.鉴于现有血糖胆固醇尿酸三合一的测试仪中存在的问题，提出了本实用新型。
4.因此，本实用新型的目的是提供血糖胆固醇尿酸三合一的测试仪，解决了目前生活中已经具有血糖测试仪、胆固醇测试仪和尿酸测试仪，分别对人体的血糖、胆固醇和尿酸进行检测，然而还没有一种设备能够对这三个数据进行检测，从而导致需要购买多个设备，使用非常不便的问题。
5.为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：
6.血糖胆固醇尿酸三合一的测试仪，包括总控制单元、血糖测试系统、外置打印机、尿酸测试系统和胆固醇测试系统，所述总控制单元电性连接血糖测试系统，所述外置打印机电性连接总控制单元，所述总控制单元与尿酸测试系统电性连接。
7.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述血糖测试系统包括第一程序烧录口、第一主系统芯片、第一数据存储器、第一rs标注通讯接口/usb接口、第一按键、第一对比模块、第一蜂鸣发生器、第一输入控制系统、第一液晶显示系统、第一温度控制、第一电源控制和第一试纸接入接口。
8.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述第一主系统芯片电性连接第一程序烧录口，所述第一数据存储器电性连接第一主系统芯片，所述第一主系统芯片电性连接第一rs标注通讯接口/usb接口，所述第一按键电性连接第一主系统芯片，所述第一主系统芯片电性连接第一对比模块，所述第一蜂鸣发生器电性连接第一主系统芯片。
9.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述第一主系统芯片电性连接第一输入控制系统，所述第一液晶显示系统电性连接第一主系统芯片，所述第一主系统芯片电性连接第一温度控制，所述第一电源控制电性连接第一主系统芯片，第一主系统芯片电性连接第一试纸接入接口。
10.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述胆固醇测试系统包括第二程序烧录口、第二主系统芯片、第二数据存储器、第二rs标注通讯接口/usb接口、第二按键、第二对比模块、第二蜂鸣发生器、第二输入控制系统、第二液晶显示系统、第二温度控制、第二电源控制和第二试纸接入接口。
11.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述第二主系统芯片电性连接第二程序烧录口，第二数据存储器电性连接第二主系统芯片，所述第二主系统芯片电性连接第二rs标注通讯接口/usb接口，所述第二按键电性连接第二主系统芯片，所述第二主系统芯片电性连接第二对比模块，所述第二蜂鸣发生器电性连接第二主系统芯片，所述第二主系统芯片电性连接第二输入控制系统，所述第二液晶显示系统电性连接第二主系统芯片，所述第二主系统芯片电性连接第二温度控制，所述第二电源控制电性连接第二主系统芯片，所述第二主系统芯片电性连接第二试纸接入接口。
12.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述尿酸测试系统包括第三程序烧录口、第三主系统芯片、第三数据存储器、第三rs标注通讯接口/usb接口、第三按键、第三对比模块、第三蜂鸣发生器、第三输入控制系统、第三液晶显示系统、第三温度控制、第三电源控制、第三试纸接入接口。
13.作为本实用新型所述的血糖胆固醇尿酸三合一的测试仪的一种优选方案，其中：所述第三主系统芯片电性连接第三程序烧录口，所述第三数据存储器电性连接第三主系统芯片，所述第三主系统芯片电性连接第三rs标注通讯接口/usb接口，所述第三按键电性连接第三主系统芯片，所述第三主系统芯片电性连接第三对比模块，所述第三蜂鸣发生器电性连接第三主系统芯片，所述第三主系统芯片电性连接第三输入控制系统，所述第三液晶显示系统电性连接第三主系统芯片，所述第三主系统芯片电性连接第三温度控制，所述第三电源控制电性连接第三主系统芯片，所述第三主系统芯片电性连接第三试纸接入接口。
14.与现有技术相比：
15.总控制单元、血糖测试系统、外置打印机、尿酸测试系统、胆固醇测试系统，能够同时对使用者的血糖、胆固醇和尿酸进行检测，从而使得检测更加方便；并且使得设备的携带也更方便，不用携带多个设备。
附图说明

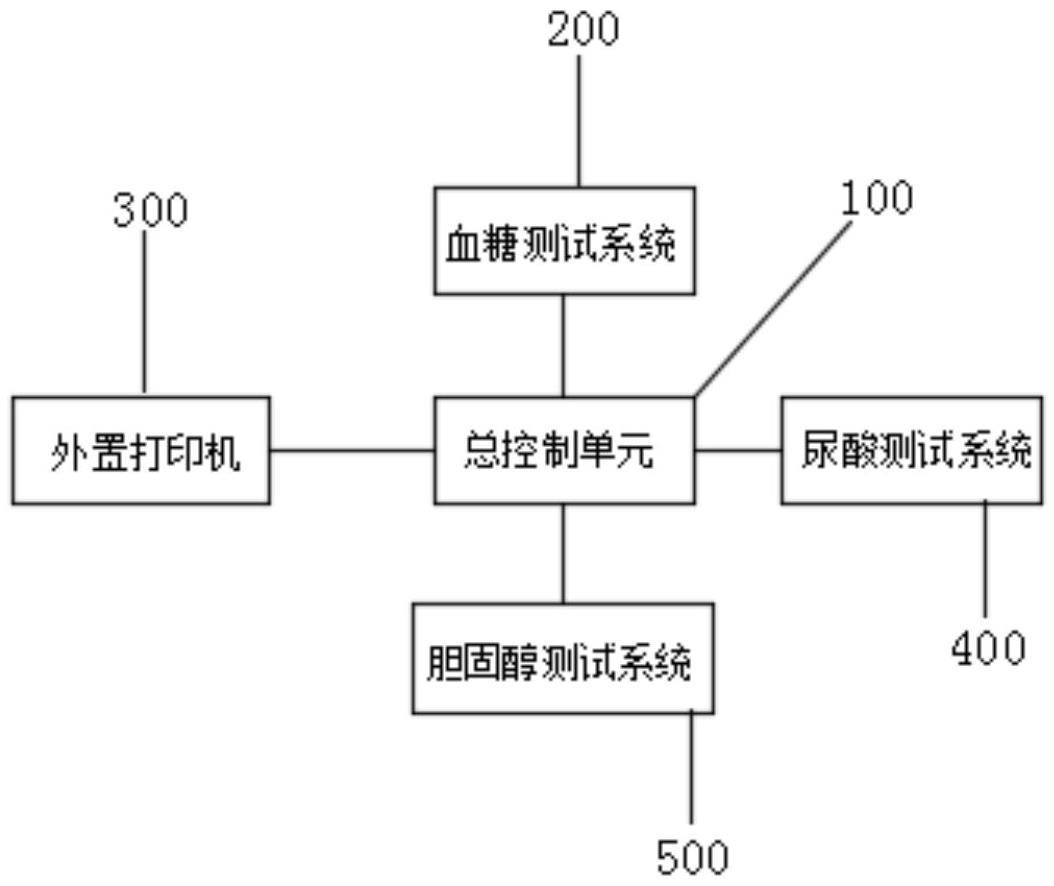

16.图1为本实用新型提供的结构示意图；
17.图2为本实用新型提供的胆固醇测试系统的线路图；
18.图3为本实用新型提供的血糖测试系统的原理图；
19.图4为本实用新型提供的胆固醇测试系统的原理图；
20.图5为本实用新型提供的尿酸测试系统的原理图。
21.图中：第一程序烧录口10、第一主系统芯片102、第一数据存储器101、第一rs232标注通讯接口/usb接口11、第一按键12、第一对比模块13、第一蜂鸣发生器14、第一输入控制系统15、第一液晶显示系统16、第一温度控制17、第一电源控制18、第一试纸接入接口19、第二程序烧录口20、第二主系统芯片202、第二数据存储器201、第二rs232标注通讯接口/usb接口21、第二按键22、第二对比模块23、第二蜂鸣发生器24、第二输入控制系统25、第二液晶显示系统26、第二温度控制27、第二电源控制28、第二试纸接入接口29、第三程序烧录口30、第三主系统芯片302、第三数据存储器301、第三rs232标注通讯接口/usb接口31、第三按键32、第三对比模块33、第三蜂鸣发生器34、第三输入控制系统35、第三液晶显示系统36、第三温度控制37、第三电源控制38、第三试纸接入接口39、总控制单元100、血糖测试系统200、外置打印机300、尿酸测试系统400、胆固醇测试系统500。
具体实施方式
22.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式做进一步的详细描述。
23.本实用新型提供血糖胆固醇尿酸三合一的测试仪，请参阅图1-5，包括总控制单元100、血糖测试系统200、外置打印机300、尿酸测试系统400和胆固醇测试系统500，总控制单元100电性连接血糖测试系统200，外置打印机300电性连接总控制单元100，总控制单元100与尿酸测试系统400电性连接。
24.血糖测试系统200包括第一程序烧录口10、第一主系统芯片102、第一数据存储器101、第一rs232标注通讯接口/usb接口11、第一按键12、第一对比模块13、第一蜂鸣发生器14、第一输入控制系统15、第一液晶显示系统16、第一温度控制17、第一电源控制18和第一试纸接入接口19。
25.第一主系统芯片102电性连接第一程序烧录口10，第一数据存储器101电性连接第一主系统芯片102，第一主系统芯片102电性连接第一rs232标注通讯接口/usb接口11，第一按键12电性连接第一主系统芯片102，第一主系统芯片102电性连接第一对比模块13，第一蜂鸣发生器14电性连接第一主系统芯片102。
26.第一主系统芯片102电性连接第一输入控制系统15，第一液晶显示系统16电性连接第一主系统芯片102，第一主系统芯片102电性连接第一温度控制17，第一电源控制18电性连接第一主系统芯片102，第一主系统芯片102电性连接第一试纸接入接口19。
27.胆固醇测试系统500包括第二程序烧录口20、第二主系统芯片202、第二数据存储器201、第二rs232标注通讯接口/usb接口21、第二按键22、第二对比模块23、第二蜂鸣发生器24、第二输入控制系统25、第二液晶显示系统26、第二温度控制27、第二电源控制28和第二试纸接入接口29。
28.第二主系统芯片202电性连接第二程序烧录口20，第二数据存储器201电性连接第二主系统芯片202，第二主系统芯片202电性连接第二rs232标注通讯接口/usb接口21，第二按键22电性连接第二主系统芯片202，第二主系统芯片202电性连接第二对比模块23，第二蜂鸣发生器24电性连接第二主系统芯片202，第二主系统芯片202电性连接第二输入控制系统25，第二液晶显示系统26电性连接第二主系统芯片202，第二主系统芯片202电性连接第二温度控制27，第二电源控制28电性连接第二主系统芯片202，第二主系统芯片202电性连接第二试纸接入接口29。
29.尿酸测试系统400包括第三程序烧录口30、第三主系统芯片302、第三数据存储器301、第三rs232标注通讯接口/usb接口31、第三按键32、第三对比模块33、第三蜂鸣发生器34、第三输入控制系统35、第三液晶显示系统36、第三温度控制37、第三电源控制38、第三试纸接入接口39。
30.第三主系统芯片302电性连接第三程序烧录口30，第三数据存储器301电性连接第三主系统芯片302，第三主系统芯片302电性连接第三rs232标注通讯接口/usb接口31，第三按键32电性连接第三主系统芯片302，第三主系统芯片302电性连接第三对比模块33，第三蜂鸣发生器34电性连接第三主系统芯片302，第三主系统芯片302电性连接第三输入控制系统35，第三液晶显示系统36电性连接第三主系统芯片302，第三主系统芯片302电性连接第三温度控制37，第三电源控制38电性连接第三主系统芯片302，第三主系统芯片302电性连
接第三试纸接入接口39。
31.在具体使用时，第一试纸接入接口19、第二试纸接入接口29和第三试纸接入接口39分别放置相应的血糖检测试纸、胆固醇检测试纸和尿酸检测试纸，并在血糖检测试纸、胆固醇检测试纸和尿酸检测试纸滴上相应的体液，启动第一按键12、第二按键22和第三按键32，从而实现检测；检测过程中第一温度控制17、第二温度控制27和第三温度控制37分别对检测温度进行控制，使得检测结果更加精确；通过第一液晶显示系统16、第二液晶显示系统26和第三液晶显示系统36对检测结果进行显示；可通过外置打印机300对检测的数据进行打印。
32.虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
