1.本实用新型涉及水上光伏技术领域，更具体地说，涉及一种漂浮式光伏平台及水上光伏发电系统。


背景技术：

2.海上漂浮式光伏发电技术正在渐渐起步，目前多为内陆湖泊使用的漂浮式光伏平台，但此类漂浮式光伏平台几乎无法适应海上环境，尤其是深远海环境，海况更加严峻，恶劣的波浪冲击漂浮式光伏平台上的电气系统，很容易对光伏发电系统造成损坏。
3.综上所述，如何提供一种能够适应严峻海况的漂浮式光伏平台已经成为本领域技术人员亟待解决的技术问题。


技术实现要素：

4.有鉴于此，本实用新型提供了一种漂浮式光伏平台及水上光伏发电系统，以能够适应严峻海况。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种漂浮式光伏平台，包括：
7.光伏装载浮台，其顶面用于安装光伏组件；
8.消浪装置，围设于所述光伏装载浮台的外围，用于削弱波浪；
9.其中，所述消浪装置与所述光伏装载浮台之间通过连接构件连接，且所述消浪装置与所述光伏装载浮台之间形成有波浪缓冲区。
10.可选地，所述消浪装置与所述连接构件为固定连接或可拆卸连接。
11.可选地，所述波浪缓冲区的下方还设置有渔业养殖装置。
12.可选地，所述连接构件为在所述波浪缓冲区间隔布置的浮体构件。
13.可选地，所述光伏装载浮台包括浮体框架和设置于浮体框架的顶面的装载垫板，所述光伏组件安装于所述装载垫板上。
14.可选地，所述装载垫板上设置有多个开孔；和/或，所述浮体框架由多个浮体梁拼装连接而成。
15.可选地，所述光伏装载浮台由多块浮台单元拼装而成，且所述浮台单元的结构形状至少为一种。
16.可选地，所述浮台单元的结构形状为两种，且分别为第一浮台单体和第二浮台单体，所述第一浮台单体以沿圆周方向均匀分布的方式拼装连接，且相邻两个所述第一浮台单体之间形成有拼装空当，所述第二浮台单体设置于所述拼装空当内。
17.可选地，所述消浪装置由多个消浪单元沿所述光伏装载浮台的周向围拼而成。
18.可选地，当所述光伏装载浮台由多块浮台单元拼装而成，所述浮台单元与所述消浪单元一一对应且沿周向方向依次拼装连接，所述浮台单元与所述消浪单元为一体式结构或分体式固定连接结构。
19.相比于背景技术介绍内容，上述漂浮式光伏平台，包括光伏装载浮台和消浪装置，其中，光伏装载浮台的顶面用于安装光伏组件；消浪装置围设于光伏装载浮台的外围，用于削弱波浪；其中，消浪装置与光伏装载浮台之间通过连接构件连接，且消浪装置与光伏装载浮台之间形成有波浪缓冲区。该漂浮式光伏平台，在实际应用过程中，通过围设于光伏装载浮台的外围的消浪装置，能够有效削弱波浪，即便在深远海环境的严峻海况下，较大波浪在经过消浪装置后，波浪的危害性被大大降低；另外，通过连接构件将消浪装置与光伏装载浮台连接，使得消浪装置与光伏装载浮台之间形成有波浪缓冲区，从而能够经过消浪装置削弱后的波浪在波浪缓冲区进一步缓解波浪冲击，最终使得到达光伏装载浮台的波浪危害性大幅度降低，也即有效降低了光伏装载平台上的光伏组件等光伏发电系统受波浪的影响，提升了整个漂浮式光伏平台及光伏发电系统运行的安全性，使得漂浮式光伏平台能够适应严峻海况。
20.另外，本实用新型还提供了一种水上光伏发电系统，包括漂浮式光伏平台，所述漂浮式光伏平台为上述任一方案所描述的漂浮式光伏平台。由于该漂浮式光伏平台具有上述技术效果，因此具有该漂浮式光伏平台的水上光伏发电系统也应具有相应的技术效果，在此不再赘述。
附图说明
21.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

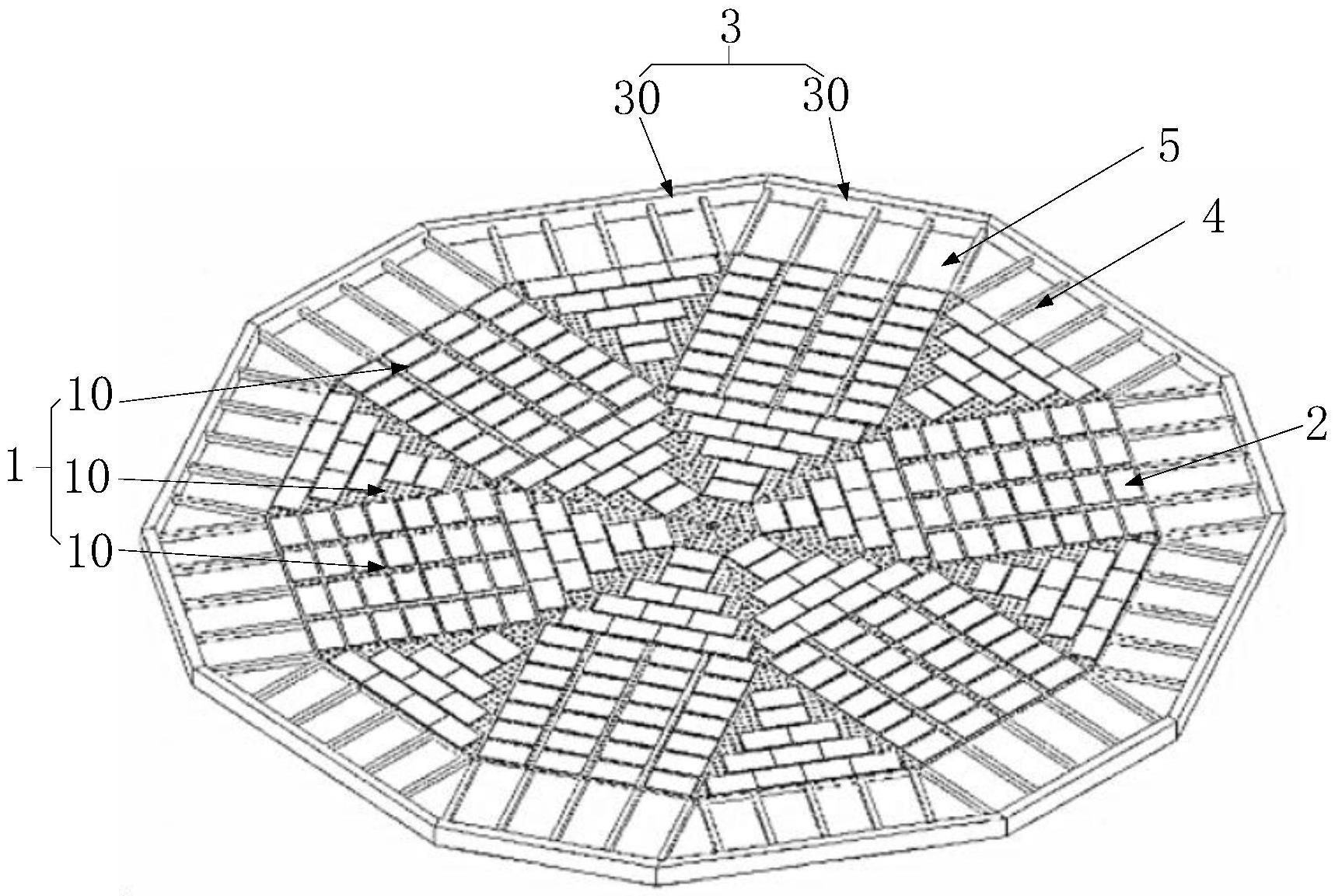

22.图1为本实用新型实施例提供的漂浮式光伏平台的上方视角下的轴侧结构示意图；
23.图2为本实用新型实施例提供的第一浮台单体的结构示意图；
24.图3为本实用新型实施例提供的第二浮台单体的结构示意图；
25.图4为本实用新型实施例提供的第一浮台单体以沿圆周方向均匀分布的方式拼装的结构示意图；
26.图5为本实用新型实施例提供的第一浮台单体与第二浮台单体拼装后的结构示意图；
27.图6为本实用新型实施例提供的漂浮式光伏平台的下方视角下的轴侧结构示意图；
28.图7为本实用新型实施例提供的浮体框架的结构示意图；
29.图8为本实用新型实施例提供的光伏组件的排布分布结构示意图；
30.图9为本实用新型实施例提供的装载垫板采用对块拼装的结构示意图。
31.其中，图1-图9中：
32.光伏装载浮台1、浮台单元10、第一浮台单体101、第二浮台单体102、拼装空当103、浮体框架11、装载垫板12；
33.光伏组件2；
34.消浪装置3、消浪单元30；
35.连接构件4；
36.波浪缓冲区5。
具体实施方式
37.本实用新型的核心在于提供一种漂浮式光伏平台及水上光伏发电系统，以能够适应严峻海况。
38.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
39.参照图1-图9所示，本实用新型具体提供了一种漂浮式光伏平台，包括光伏装载浮台1和消浪装置3。
40.其中，光伏装载浮台1的顶面用于安装光伏组件2，该光伏组件2在光伏装载浮台1的顶面的铺设方式可以根据实际需求选择配置，并且光伏组件2可以通过安装支架安装于光伏装载浮台1的顶面，并且安装支架上可以设置有转动机构，转动机构具体可以采用驱动电机带动转轴的方式，从而使得光伏组件2可以转动，继而更好的适应光照环境。
41.消浪装置3围设于光伏装载浮台1的外围，用于削弱波浪，该消浪装置3的具体结构可以是空心围墙的结构形式，具体可以采用具有一定浮力的围墙结构，空心围墙的截面具体可以是矩形，也可以是圆形，又或者是异形等其他形状，只要能够起到削弱波浪的作用即可，在此不做更具体的限定。
42.另外，参照图1-图3所示，上述消浪装置3与光伏装载浮台1之间通过连接构件4连接，且消浪装置3与光伏装载浮台1之间形成有波浪缓冲区5。
43.该漂浮式光伏平台，在实际应用过程中，通过围设于光伏装载浮台1的外围的消浪装置3，能够有效削弱波浪，即便在深远海环境的严峻海况下，较大波浪在经过消浪装置3后，波浪的危害性被大大降低；另外通过连接构件4将消浪装置3与光伏装载浮台1连接，使得消浪装置3与光伏装载浮台1之间形成有波浪缓冲区5，从而能够经过消浪装置3削弱后的波浪在波浪缓冲区5进一步缓解波浪冲击，最终到达光伏装载平台1的波浪的动能大幅降低，也即有效降低了光伏装载平台1上的光伏组件2等光伏发电系统受波浪的影响，提升了整个漂浮式光伏平台1及光伏发电系统运行的安全性，使得漂浮式光伏平台能够适应严峻海况。
44.需要说明的是，消浪装置3与连接构件4具体可以采用固定连接的方式，也可以采用可拆卸连接的方式，本实用新型中优选采用可拆卸的连接方式，因为该种方式下处于外围的消浪装置3损坏后能够方便更换维护，从而有助于保证漂浮式光伏平台长期稳定的运行，降低维护成本。其中可拆卸的连接方式具体可以通过紧固件连接，又或者是本领域技术人员常用的其他可拆卸连接方式，在此不做更具体的限定。
45.在一些具体的实施方案中，上述波浪缓冲区5的下方还可以设置有渔业养殖装置，通过布置该渔业养殖装置，使得漂浮式光伏平台，不仅能够实现光伏发电的功能，还能够实现渔业养殖的功能，实现渔光互补的双重收益，大大提升了经济效益。其中，渔业养殖装置，具体可以布置于波浪缓冲区5的下方的渔业养殖网箱，也可以是渔业吊网，又或者是本领域
技术人员常用的其他渔业养殖结构，在此不做更具体的限定。
46.在另外一些具体的实施方案中，参照图1-图3所示，上述连接构件4具体可以为在波浪缓冲区5间隔布置的浮体构件，通过将连接构件4设计成间隔布置的浮体构件，一方面能够提升漂浮式光伏平台的整体浮力特性，有助于降低漂浮式光伏平台的整体重量，另一方面间隔布置的浮体构件之间的空当还能够方便对渔业养殖装置进行渔业作业。
47.在一些具体的实施方案中，参照图1结合图6-图9，光伏装载浮台1具体可以包括浮体框架11和设置于浮体框架11的顶面的装载垫板12，光伏组件2安装于装载垫板12上。通过将光伏装载浮台1设计成上述结构形式，不仅能够保证光伏装载浮台1的整体结构的稳定性，还能够保证光伏组件2安装的便捷性。需要说明的是，浮体框架11具体可以由多个浮体梁拼装连接而成，浮体梁的结构形式不做限定，其一般采用内部中空的结构，并且中空的截面形状可以是矩形也可以圆形，又或者是异形等其他形状，在此不做更具体的限定，当然也可以是采用材质相对较轻的其他浮体材料制作而成的非中空结构，只要能够起到浮体的作用即可；另外，装载垫板12的主要作用是为光伏组件2提供支撑和固定安装的平台，同时还能够防止光伏组件2下方的波浪直接冲击到光伏组件2，对光伏组件2起到一定的保护作用。
48.进一步的实施方案中，参照图1-图3，结合图9，装载垫板12上可以设置有多个开孔，比如均匀密布的筛孔，通过设计开孔结构，一方面能够降低装载垫板12的重量，另一方面还能够对涉入至装载垫板12的水流及时排走，避免水体不断积聚对光伏组件2的电气性能产生影响。需要说明的是，开孔的孔洞直径及数量可以根据实际需求选择配置，在此不做更具体的限定。
49.在一些具体的实施方案中，参照图1所示，上述光伏装载浮台1具体可以由多块浮台单元10拼装而成，且浮台单元10的结构形状至少为一种，也即浮台单元10的结构形状可以采用同一种类型的浮台单元10，也可以采用不同种类型的浮台单元10，实际应用过程中，可以根据实际需求拼装的形状选择配置，在此不做更具体的限定。
50.进一步的实施方案中，为了降低浮台单元10加工制作的成本，参照图1-图5，浮台单元10的结构形状一般可以采用两种，且分别为第一浮台单体101和第二浮台单体102，第一浮台单体101以沿圆周方向均匀分布的方式拼装连接，且相邻两个第一浮台单体101之间形成有拼装空当103，第二浮台单体102设置于拼装空当103内。由于该单个浮台单元10所连接的消浪装置3仅能提供一侧的削弱波浪功能，因此需要将整个漂浮式光伏平台形成一个闭环，为了在形成闭环的过程中，使得浮台单元10的种类尽量少，并且可以规模化生产，浮台单元10的基本模块可以采用矩形和三角形两种，具体可参见2-图5。
51.在另外一些具体的实施方案中，上述消浪装置3具体可以由多个消浪单元30沿光伏装载浮台1的周向围拼而成。通过设计成上述结构形式，使得消浪装置3的拆装维护更加便捷。
52.进一步的实施方案中，参照图1结合图2-图5，当光伏装载浮台1由多块浮台单元10拼装而成，浮台单元10与消浪单元30优选设计成一一对应且沿周向方向依次拼装连接，其中，浮台单元10与消浪单元30可以为一体式结构，也可以设计分体式固定连接结构。通过将浮台单元10与消浪单元30设计成一一对应的结构形式，使得实际安装过程中，可以先将二者对应组装后在进行整体拼装，安装更加便捷。
53.另外，本实用新型还提供了一种水上光伏发电系统，包括漂浮式光伏平台，所述漂
浮式光伏平台为上述任一方案所描述的漂浮式光伏平台。由于该漂浮式光伏平台具有上述技术效果，因此具有该漂浮式光伏平台的水上光伏发电系统也应具有相应的技术效果，在此不再赘述。
