1.本实用新型属于钻探设备领域，具体涉及一种钻探设备的浮筒平台。


背景技术：

2.在岩土工程勘察中，经常有些勘探孔是布置在一些小江、小河之上。通常涉及到水上勘察，往往都使用勘探船或用浮筒搭建勘察平台，但问题是在一些较小的河流，勘探船的体积太大而无法通行，而在岩土工程勘察工作量不高的情况下，使用勘探船也太浪费人力物力；而用浮筒搭建的勘察平台因为本身吸水，且在承载钻机等设备的情况下笨重不堪，操作人员想要将平台挪动到勘察点位上往往费时费力，并且由于水面上的浮筒会上下晃动，导致钻头下行时容易出现偏移，无法竖直向下，影响勘察的准确性。


技术实现要素：

3.本实用新型的目的在于提供一种钻探设备的浮筒平台，以此解决以上问题。
4.本实用新型的目的可以通过以下技术方案实现：
5.一种钻探设备的浮筒平台，所述浮筒上设有固定连接的浮板，浮板的四角处设有转动板，转动板上方设有固定连接的液压缸，液压缸的输出端上设有固定连接的固定锚杆；
6.所述浮板中心处设有能够转动的钻探设备安装板；
7.所述浮板下方还转动设有阵列分布的螺旋桨推进器。
8.优选地，转动板的下方转动设有对称分布的第一连杆，第一连杆一侧设有角度调节组件。
9.优选地，所述钻探设备安装板下方转动设有阵列分布的第二连杆，第二连杆的下端均与浮板转动连接，第二连杆的一侧也设有所述角度调节机构。
10.优选地，角度调节组件包括第三连杆、固定板、螺杆和滑块，第三连杆的上端与第一连杆转动连接，下端与滑块转动连接，滑块与螺杆螺纹连接，固定板与螺杆转动连接。
11.优选地，所述螺旋桨推进器每个方向上至少设置一个，螺旋桨推进器上设有固定连接的转动杆，转动杆与浮板转动连接，转动杆的上端设有固定连接的手轮。
12.优选地，所述钻探设备安装板和浮板上均设有用于勘探的钻孔。
13.一种钻探设备使用以上所述的浮筒平台。
14.本实用新型的有益效果：本实用新型通过螺旋桨推进器进行浮筒的移动，使勘探位置更加准确，不需要人力进行移动浮筒；本实用新型通过固定锚杆进行固定，通过角度调节组件调节锚杆扎下和勘探设备下行的角度，使之保持竖直，防止勘探钻头便宜，提高勘探的准确性。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人
员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

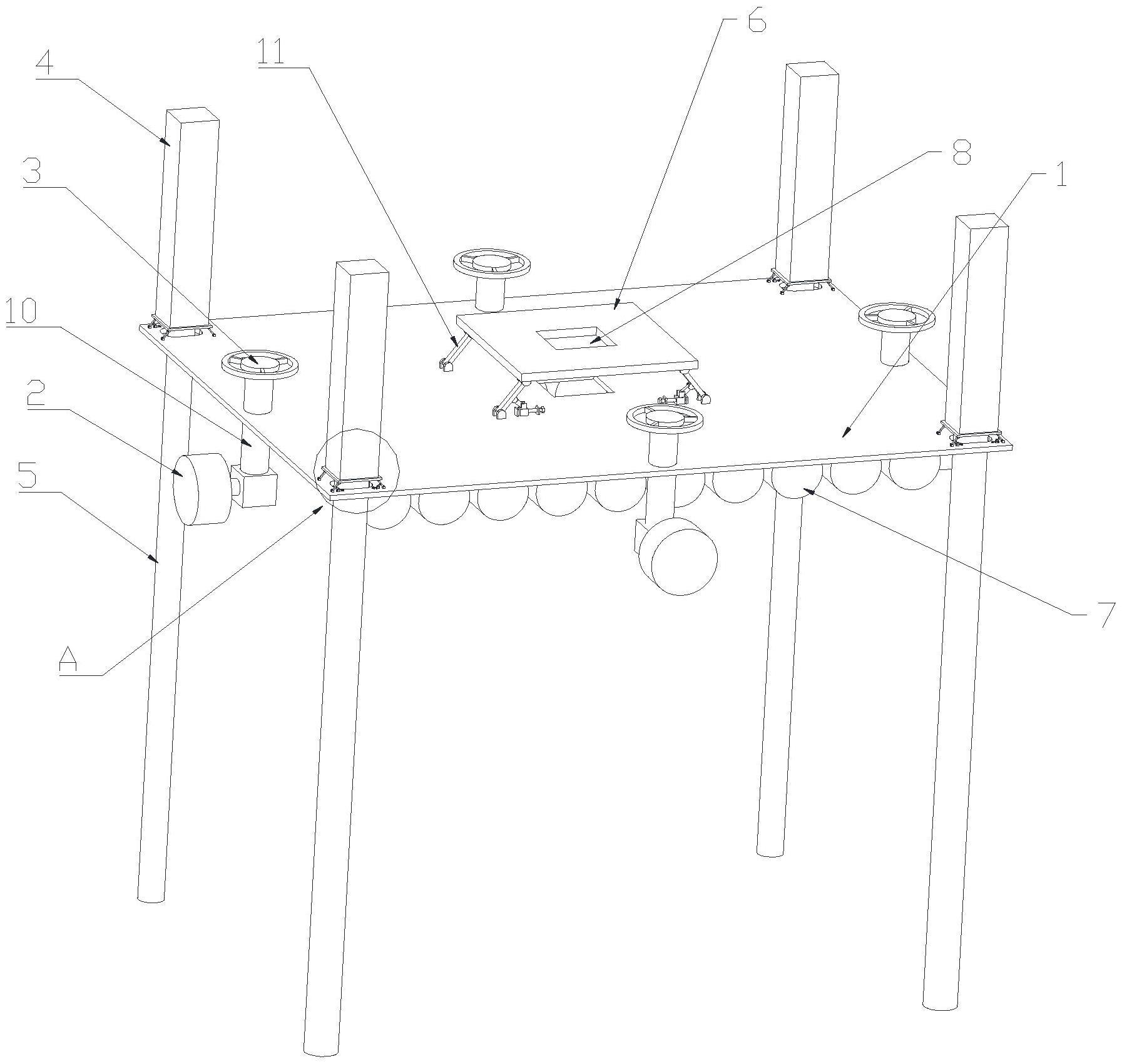

16.图1是本实用浮筒平台新型整体结构示意图；
17.图2是本实用新型的a处放大结构示意图；
18.附图标号注释：1、浮板；2、螺旋桨推进器；3、手轮；4、液压缸；5、固定锚杆；6、钻探设备安装板；7、浮筒；8、钻孔；9、第一连杆；10、转动杆；11、第二连杆；12、转动板；13、第三连杆；14、固定板；15、螺杆；16、滑块；
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
20.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
21.请参阅如图1至图2所示,一种钻探设备的浮筒平台，浮筒7上设有固定连接的浮板1，浮板1的四角处设有转动板12，转动板12的下方转动设有对称分布的第一连杆9，第一连杆9一侧设有角度调节组件，角度调节组件包括第三连杆13、固定板14、螺杆15和滑块16，第三连杆13的上端与第一连杆9转动连接，下端与滑块16转动连接，滑块16与螺杆15螺纹连接，固定板14与螺杆15转动连接，转动板12上方设有固定连接的液压缸4，液压缸4的输出端上设有固定连接的固定锚杆5，每块转动板12上第一连杆9的数量为四，角度调节组件与同一侧的两根第一连杆9连接。
22.进一步的，浮板1下方还设有阵列分布螺旋桨推进器2，螺旋桨推进器2每个方向上至少设置一个，螺旋桨推进器2上设有固定连接的转动杆10，转动杆10与浮板1转动连接，转动杆10的上端设有固定连接的手轮3。
23.进一步的，浮板1中心处设有钻探设备安装板6，钻探设备安装板6用于安装勘探设备，钻探设备安装板6下方转动设有阵列分布的第二连杆11，第二连杆11的下端均与浮板1转动连接，第二连杆11的一侧也设有所述角度调节机构，第二连杆11的数量也为四，角度调节组件与同一侧的两根第二连杆11连接，钻探设备安装板6和浮板1上均设有用于勘探的钻孔8。
24.使用时，将钻探设备安装在钻探设备安装板6上之后，通过螺旋桨推进器2可以对浮筒平台进行移动使钻头到达钻探位置，并通过手轮3调节螺旋桨推进器2的方向使平台移动方向更易控制，调节好钻探位置后即可通过液压缸4对浮筒平台进行固定，固定时，转动螺杆15，带动滑块16移动，使第一连杆9转动从而改变液压缸4的竖直倾角，使液压缸4保持竖直，然后启动液压缸4将固定锚杆5插入水底的泥土中进行固定，也能够通过角度调节组件调节钻探设备安装板6的角度使钻探设备的探头保持竖直向下。
