一种lng散货船液罐支撑结构
技术领域
1.本实用新型涉及固定机构技术领域，具体为一种lng散货船液罐支撑结构。


背景技术：

2.近年来，lng以清洁、低廉、高效、安全等优势，常成为首选船用燃料，在以lng为燃料时，多采用设置独立液罐的方式；独立液罐首选设置在主甲板上，独立液罐设置在主甲板上可以节省机舱宝贵空间，有利于通风，提高燃料区域的安全性；
3.独立液罐设置在主甲板上需要液罐支撑装置，现有的液罐支撑结构多采用液化气运输船，支撑装置设置在船体内部，借助船体结构进行支撑；而现有的固定技术大部分采用集中式对方随后捆绑式固定，这就导致在船体晃动时会产生较大的晃动作用力，这就容易导致液罐本身会对固定机构产生较强的冲击力，这就容易导致固定机构的使用寿命大大降低。


技术实现要素：

4.本实用新型的目的在于提供一种lng散货船液罐支撑结构，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种lng散货船液罐支撑结构，包括装置本体，所述装置本体由上固定机构和下支撑机构组成，其特征在于，还包括：所述下支撑机构上表面设置有若干个上固定机构，所述上固定机构阵列设置且一端均与下支撑机构上表面一侧铰接，每个所述上固定机构另一端均固定连接有一个卡扣机构；
7.通过设置的上固定机构和下支撑机构等，有效的加快了液罐的固定速度，同时保证了液罐的固定效果，有效的提高了液罐固定的速度，加快液罐的防止效率，节省放置时间，同时在船体晃动时，有效的将晃动产生的震动减缓抵消，有效的提高了本装置的减震效果。
8.作为本实用新型优选的方案，
9.所述下支撑机构包括：
10.所述下支撑机构的主体为下支撑座，所述下支撑座上端开设有放置槽，所述放置槽为半圆形设置，所述放置槽上表面滑动连接有下放置弧板，所述下放置弧板下表面铰接有若干个减震柱机构，所述减震柱机构下端均与放置槽贯穿铰接；
11.所述上固定机构包括：
12.所述上固定机构包含有上固定座，所述上固定座一端与下支撑座上端一侧铰接，所述上固定座另一端与卡扣机构固定连接，所述上固定座被半圆形圆弧板，所述上固定座下表面滑动连接有上固定弧板，所述上固定弧板上表面铰接有若干个减震柱机构，所述减震柱机构上端与上固定座下表面铰接；
13.所述减震柱机构包括：
14.下固定筒，所述下固定筒上端设置有上滑动筒，所述上滑动筒下端与下固定筒内侧滑槽内滑动连接，所述下固定筒内侧滑槽内设置有减震阻尼，所述上滑动筒内顶部与第二弹簧上端固定连接，所述第二弹簧下端与下固定筒内底部固定连接；
15.在液罐放置在下支撑机构上表面之后，有工作人员将上固定机构依次翻转放置，将液罐固定，随后在运输中，船体会因为摇摆产生晃动，随后减震柱机构开始受力，上滑动筒会在下固定筒内侧滑动，挤压减震阻尼，而减震阻尼回弹的时候则会较为缓慢，可以很好地缓释掉作用力，带动下放置弧板和上固定弧板开始滑动，来减缓晃动带来的冲击，通过设置的减震柱机构等，有效的提高了本装置的减震效果，提高本装置的使用寿命。
16.作为本实用新型优选的方案，
17.所述卡扣机构包括：
18.所述卡扣机构包含有下卡柱，所述下卡柱上端与上固定座下端固定连接，所述下卡柱下端一侧开设有限位槽，所述限位槽内滑动连接有回形柱，所述回形柱下端与按压柱一端固定连接，所述按压柱另一端贯穿下支撑座一侧且与下支撑座一侧滑动连接，所述按压柱另一端一侧与第一弹簧一端固定连接，所述第一弹簧另一端与下支撑座内部一侧固定连接，两个所述最外侧的上固定机构外侧均固定连接有固定板，所述固定板下端两侧贯穿设置有一个固定螺纹，所述固定螺纹一端与固定板下端和下支撑机构一侧螺纹连接；
19.当上固定机构反转之后，随后按动按压柱，让限位槽往内部滑动，随后将下卡柱按压进下支撑座内，随后松开按压柱，此时第一弹簧反弹，这是回形柱一端成功限位进限位槽内，完成固定，通过设置的按压柱等，有效的提高了上固定机构与下支撑机构的安装速度，提高了本装置的固定速度，从而提高安装效率。
20.与现有技术相比，本实用新型的有益效果是：
21.1、本实用新型中，通过设置的上固定机构和下支撑机构等，有效的加快了液罐的固定速度，同时保证了液罐的固定效果，有效的提高了液罐固定的速度，加快液罐的防止效率，节省放置时间，同时在船体晃动时，有效的将晃动产生的震动减缓抵消，有效的提高了本装置的减震效果。
22.2、本实用新型中，在液罐放置在下支撑机构上表面之后，有工作人员将上固定机构依次翻转放置，将液罐固定，随后在运输中，船体会因为摇摆产生晃动，随后减震柱机构开始受力，上滑动筒会在下固定筒内侧滑动，挤压减震阻尼，而减震阻尼回弹的时候则会较为缓慢，可以很好地缓释掉作用力，带动下放置弧板和上固定弧板开始滑动，来减缓晃动带来的冲击，通过设置的减震柱机构等，有效的提高了本装置的减震效果，提高本装置的使用寿命。
23.3、本实用新型中，当上固定机构反转之后，随后按动按压柱，让限位槽往内部滑动，随后将下卡柱按压进下支撑座内，随后松开按压柱，此时第一弹簧反弹，这是回形柱一端成功限位进限位槽内，完成固定，通过设置的按压柱等，有效的提高了上固定机构与下支撑机构的安装速度，提高了本装置的固定速度，从而提高安装效率。
附图说明

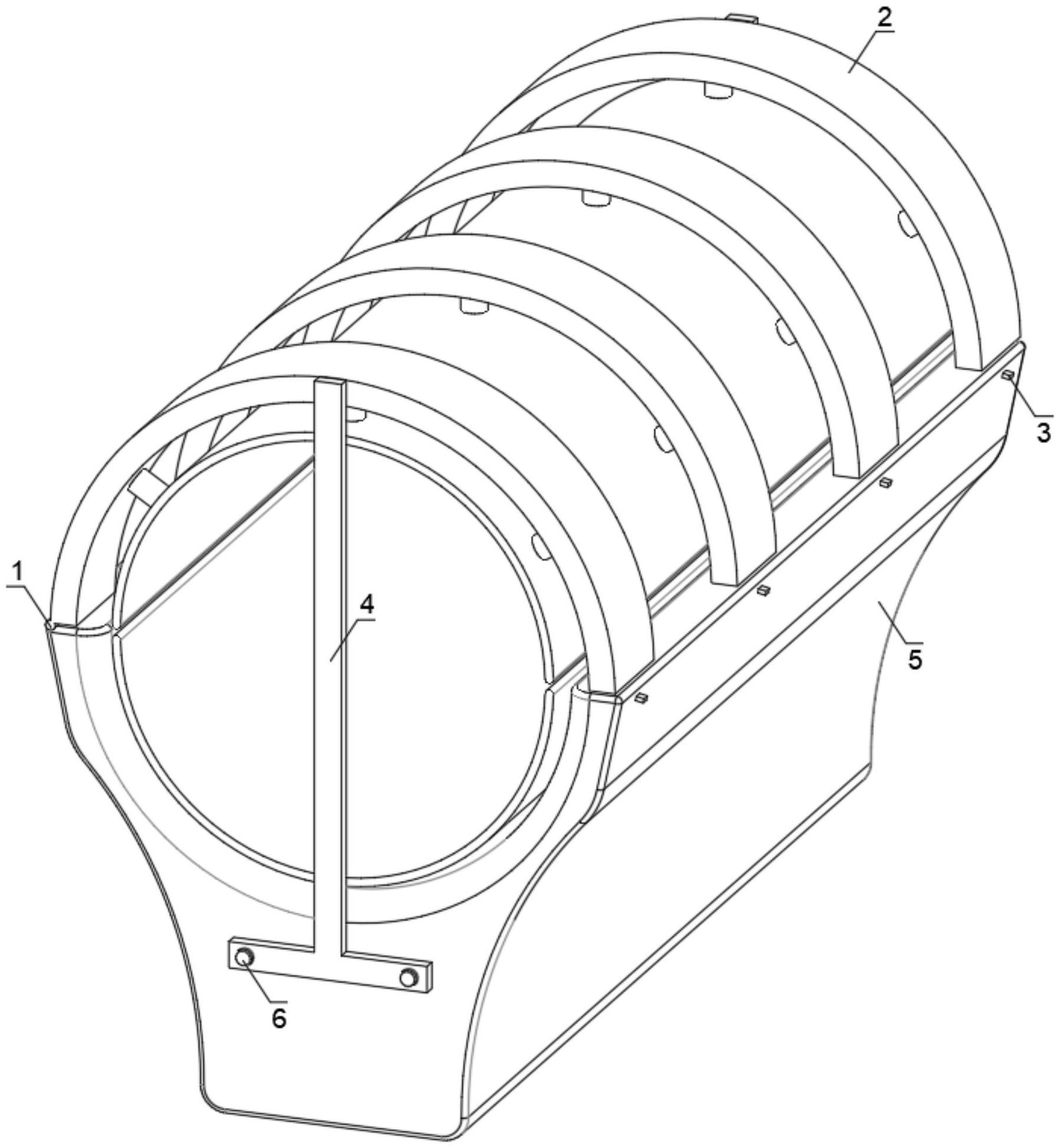

24.图1为本实用新型的整体立体结构示意图；
25.图2为本实用新型的下支撑机构结构示意图；
26.图3为本实用新型的上固定机构结构示意图；
27.图4为本实用新型的卡扣机构结构示意图；
28.图5为本实用新型的减震柱机构结构示意图。
29.图中：1、装置本体；2、上固定机构；3、卡扣机构；4、固定板；5、下支撑机构；6、固定螺纹；7、下支撑座；8、放置槽；9、下放置弧板；10、减震柱机构；11、上固定座；12、上固定弧板；13、下卡柱；14、按压柱；15、限位槽；16、回形柱；17、第一弹簧；18、下固定筒；19、第二弹簧；20、上滑动筒。
具体实施方式
30.为了使本实用新型的技术手段及达到目的与功效易于理解，下面结合具体图示对本实用新型的实施例进行详细说明。
31.请参阅图1-5，本实用新型提供一种技术方案：
32.一种lng散货船液罐支撑结构，包括装置本体1，装置本体1由上固定机构2和下支撑机构5组成，其特征在于，还包括：下支撑机构5上表面设置有若干个上固定机构2，上固定机构2阵列设置且一端均与下支撑机构5上表面一侧铰接，每个上固定机构2另一端均固定连接有一个卡扣机构3；
33.通过设置的上固定机构2和下支撑机构5等，有效的加快了液罐的固定速度，同时保证了液罐的固定效果，有效的提高了液罐固定的速度，加快液罐的防止效率，节省放置时间，同时在船体晃动时，有效的将晃动产生的震动减缓抵消，有效的提高了本装置的减震效果。
34.作为本实用新型的示例，
35.下支撑机构5包括：
36.下支撑机构5的主体为下支撑座7，下支撑座7上端开设有放置槽8，放置槽8为半圆形设置，放置槽8上表面滑动连接有下放置弧板9，下放置弧板9下表面铰接有若干个减震柱机构10，减震柱机构10下端均与放置槽8贯穿铰接；
37.上固定机构2包括：
38.上固定机构2包含有上固定座11，上固定座11一端与下支撑座7上端一侧铰接，上固定座11另一端与卡扣机构3固定连接，上固定座11被半圆形圆弧板，上固定座11下表面滑动连接有上固定弧板12，上固定弧板12上表面铰接有若干个减震柱机构10，减震柱机构10上端与上固定座11下表面铰接；
39.减震柱机构10包括：
40.下固定筒18，所述下固定筒18上端设置有上滑动筒20，所述上滑动筒20下端与下固定筒18内侧滑槽内滑动连接，所述下固定筒18内侧滑槽内设置有减震阻尼，所述上滑动筒内顶部与第二弹簧上端固定连接，所述第二弹簧下端与下固定筒内底部固定连接；
41.在液罐放置在下支撑机构5上表面之后，有工作人员将上固定机构2依次翻转放置，将液罐固定，随后在运输中，船体会因为摇摆产生晃动，随后减震柱机构10开始受力，上滑动筒20会在下固定筒18内侧滑动，挤压减震阻尼，而减震阻尼回弹的时候则会较为缓慢，可以很好地缓释掉作用力，带动下放置弧板9和上固定弧板12开始滑动，来减缓晃动带来的冲击，通过设置的减震柱机构10等，有效的提高了本装置的减震效果，提高本装置的使用寿
命。
42.作为本实用新型的示例，
43.卡扣机构3包括：
44.卡扣机构3包含有下卡柱13，下卡柱13上端与上固定座11下端固定连接，下卡柱13下端一侧开设有限位槽15，限位槽15内滑动连接有回形柱16，回形柱16下端与按压柱14一端固定连接，按压柱14另一端贯穿下支撑座7一侧且与下支撑座7一侧滑动连接，按压柱14另一端一侧与第一弹簧17一端固定连接，第一弹簧17另一端与下支撑座7内部一侧固定连接，两个最外侧的上固定机构2外侧均固定连接有固定板4，固定板4下端两侧贯穿设置有一个固定螺纹6，固定螺纹6一端与固定板4下端和下支撑机构5一侧螺纹连接；
45.当上固定机构2反转之后，随后按动按压柱14，让限位槽15往内部滑动，随后将下卡柱13按压进下支撑座7内，随后松开按压柱14，此时第一弹簧17反弹，这是回形柱16一端成功限位进限位槽15内，完成固定，通过设置的按压柱14等，有效的提高了上固定机构2与下支撑机构5的安装速度，提高了本装置的固定速度，从而提高安装效率。
46.工作原理：在液罐放置在下支撑机构5上表面之后，有工作人员将上固定机构2依次翻转放置，将液罐固定，随后在运输中，船体会因为摇摆产生晃动，随后减震柱机构10开始受力，上滑动筒20会在下固定筒18内侧滑动，挤压减震阻尼，而减震阻尼回弹的时候则会较为缓慢，可以很好地缓释掉作用力，带动下放置弧板9和上固定弧板12开始滑动，来减缓晃动带来的冲击，当上固定机构2反转之后，随后按动按压柱14，让限位槽15往内部滑动，随后将下卡柱13按压进下支撑座7内，随后松开按压柱14，此时第一弹簧17反弹，这是回形柱16一端成功限位进限位槽15内，完成固定。
