1.本实用新型是一种筒子纱染色架,属于筒子纱染色架技术领域。


背景技术:

2.筒子纱染色是一种染纱的方法,是通过糟筒车缠绕在特制的带有小孔的塑胶筒子上,让染料渗透进筒子纱,筒子纱染色过程是一个化学变化,需要经过前处理、入缸高温染色、脱水烘干等步骤,将坯纱变成筒子色纱。
3.中国专利号:cn205954308u公开了一种筒子纱染色架,包括纱盘,吊杆和用于装载筒子纱的纱轴,纱盘为空心结构,设有出液孔和回液孔,纱轴插设在出液孔内,纱轴上套有用于锁紧筒子纱的锁紧机构,圆环形底盘的盘面下方固定连接一个可固定在出液孔内的套管;旋紧装置包括纱轴上端设置的第二外螺纹和第二外螺纹外依次套设的圆环形垫片,纱轴为三棱状,纱轴外径与筒子纱内径相同,具有对筒子纱进行良好密封,增大泵的有效流量的优点,但是该设计在纱轴底部未做密封处理,容易导致纱轴与纱盘接触部位出现漏液的情况,且未对回流液再次使用时存在的杂质进行处理,可能导致染色棒上的出液孔堵塞,影响染色效果,现亟需一种筒子纱染色架解决上述问题。


技术实现要素:

4.针对现有技术存在的不足,本实用新型目的是提供一种筒子纱染色架,以解决上述背景技术中提出的问题,本实用新型结构合理,通过在染色棒底部染液输入口设置过滤网,能够将回流再次利用的染液中掺杂的杂质进行过滤,有效的防止杂质对染色棒出液孔的堵塞,保证染色品质,同时过滤网底部设置的密封垫能够将染色棒与底盘上螺纹孔对接后的细小缝隙进行密封,防止漏液的情况发生。
5.为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种筒子纱染色架,包括底盘、染色棒、过滤网以及吊杆,所述染色棒竖直设置在底盘上表面,所述过滤网设置在染色棒内底部,所述吊杆竖直固定在底盘中心位置,所述过滤网底部设置有密封圈,所述染色棒包括棒体、蝶形螺母、第一固定盘以及第二固定盘,所述第一固定盘设置在棒体顶部,所述蝶形螺母安装在第一固盘上部,所述第二固定盘设置在棒体底部。
6.进一步地,所述底盘为圆形,所述底盘上开设有四条导流槽,相邻的所述导流槽互相垂直,所述导流槽靠近底盘边缘位置开设有回流口,所述导流槽之间的空间均匀开设有螺纹孔。
7.进一步地,所述吊杆顶端设置有吊环,所述吊杆底部设置有加强座。
8.进一步地,所述棒体上均匀开设有出液孔,所述棒体内部为中空,所述棒体顶部设置有第一螺纹,所述棒体底部设置有第二螺纹。
9.进一步地,所述第一固定盘中间有开孔,开孔大小与所述第一螺纹相同,所述第二固定盘中间有开孔,所述开孔大小与第二螺纹相同,所述蝶形螺母与第一螺纹尺寸配套。
10.进一步地,所述第二螺纹与底盘上开设的螺纹孔尺寸相同。
11.进一步地,所述过滤网直径与染色棒的棒体内径相同,所述密封圈与染色棒的棒体直径相同。
12.通过采用上述技术方案,本实用新型的有益效果是:本实用新型的一种筒子纱染色架,通过在染色棒底部染液输入口设置过滤网,能够将回流再次利用的染液中掺杂的杂质进行过滤,有效的防止杂质对染色棒上出液孔的堵塞,同时过滤网底部设置的密封圈能够将染色棒与底盘上螺纹孔对接后的细小缝隙进行密封,防止漏液的情况发生。
附图说明
13.通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

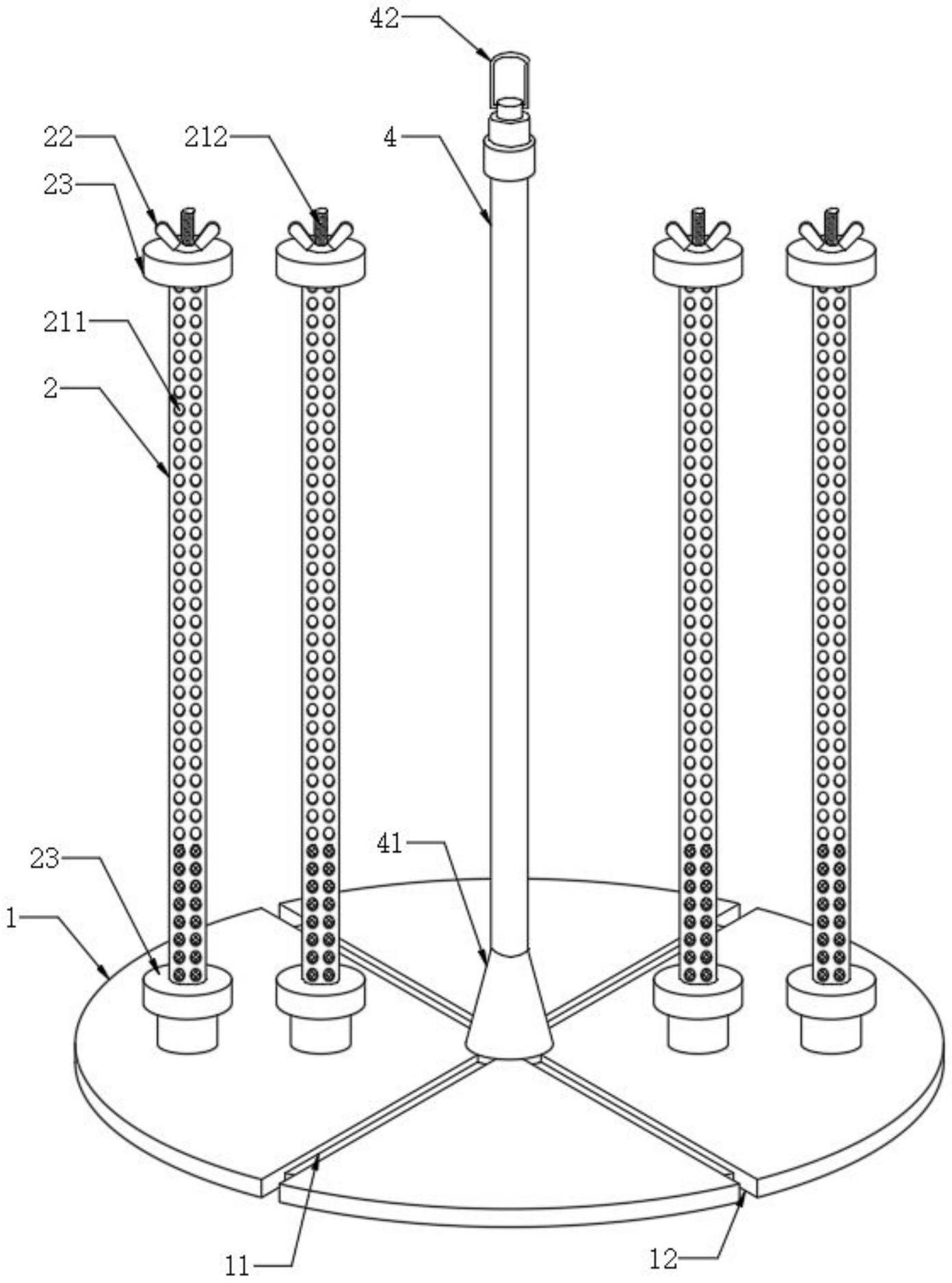

14.图1为本实用新型一种筒子纱染色架的结构示意图;
15.图2为本实用新型一种筒子纱染色架的安装示意图;
16.图3为本实用新型一种筒子纱染色架的染色棒示意图;
17.图中:1-底盘、11-导流槽、12-回流口、13-螺纹孔、2-染色棒、21-棒体、211-出液孔、212-第一螺纹、213-第二螺纹、22-蝶形螺母、23第一固定盘、24-第二固定盘、3-过滤网、31-密封圈、4-吊杆、41-加强座、42-吊环。
具体实施方式
18.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
19.请参阅图1-图3,本实用新型提供一种技术方案:一种筒子纱染色架,包括底盘1、染色棒2、过滤网3以及吊杆4,染色棒2竖直设置在底盘1上表面,过滤网3设置在染色棒2内底部,吊杆4竖直固定在底盘1中心位置,过滤网3底部设置有密封圈31;
20.染色棒2包括棒体21、蝶形螺母22、第一固定盘23以及第二固定盘24,第一固定盘23设置在棒体21顶部,蝶形螺母22安装在第一固盘上部,第二固定盘24设置在棒体21底部,通过在染色棒2底部设置过滤网3,能够将回流再次利用的染液中掺杂的杂质进行过滤,有效的防止杂质对染色棒2上的出液孔211的堵塞,同时过滤网3底部设置的密封圈31能够将染色棒2与底盘1上螺纹孔13对接后的细小缝隙进行密封,防止漏液的情况发生。
21.底盘1为圆形,底盘1上开设有四条导流槽11,相邻的导流槽11互相垂直,导流槽11靠近底盘1边缘位置开设有回流口12,导流槽11之间的空间均匀开设有螺纹孔13,能够将筒子纱上溢出的染色液快速的导流回收。
22.吊杆4顶端设置有吊环42,吊杆4底部设置有加强座41,能够吊起整个染色架,加强座41能够使吊杆4与底盘1连接更牢固。
23.棒体21上均匀开设有出液孔211,棒体21内部为中空,棒体21顶部设置有第一螺纹212,棒体21底部设置有第二螺纹213,能够将染色棒2方便的固定在底盘1上。
24.第一固定盘23中间有开孔,开孔大小与第一螺纹212相同,第二固定盘24中间有开孔,开孔大小与第二螺纹213相同,蝶形螺母22与第一螺纹212尺寸配套,开孔与对应的螺纹大小配合,能够方便的安装第一固定盘23和第二固定盘24。
25.第二螺纹213与底盘1上开设的螺纹孔13尺寸相同,使染色棒2与底盘1能够准确的
进行配合安装。
26.过滤网3直径与染色棒2的棒体21内径相同,密封圈31与染色棒2的棒体21直径相同,使过滤网3能够紧贴染色棒2内壁,同时能够将染色棒2与底盘1上螺纹孔13对接后的细小缝隙进行密封,防止漏液的情况发生。
27.作为本实用新型的一个实施例:实际使用前,首先将过滤网3放入染色棒2底部,然后将染色棒2的第二螺纹213对准底板上的螺纹孔13拧紧固定,将第二固定盘24从染色棒2上部套进底部,然后将需要染色的筒子纱依次套在染色棒2上,将第一固定板套在染色棒2顶部,将蝶形螺母22对准第一螺纹212拧紧固定住第一固定板,其他染色棒2依次安装,然后将染色架通过吊环42吊起放入染色设备中,此时启动染色架所接染色设备,染色液从染色棒2底部进入棒体21,然后由出液孔211流出浸染套在棒体21上的筒子纱,多余的染色液会向下滴落到底盘1上,然后汇入导流槽11,最后流进回流口12,进行再次循环,回流的染色液将不可避免的掺杂有纱线上的杂质,此时再次循环染色时过滤网3能够有效的将杂质过滤,保证出液孔211的畅通,使染色更均匀,提高产品品质,本实施例为便于观察,示意图仅展示少量染色棒,实际使用可根据具体情况进行修改操作。
28.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
29.此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
