本实用新型属于潜水清洁技术领域，具体涉及一种电动潜水清洁器。

背景技术：

目前的鱼缸、养殖馆、游泳馆以及船只等需要清洁的物体，往往免不了要时常维护清洁，现有的清洁方式往往采用人工进行清洁，不仅操作起来比较麻烦，而且效率也比较低下。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种电动潜水清洁器，以解决上述背景技术中提出的现有的清洁方式往往采用人工进行清洁，不仅操作起来比较麻烦，而且效率也比较低下的问题。

为实现上述目的，本实用新型提供如下技术方案：一种电动潜水清洁器，包括装置本体、毛刷、加长尾管和手柄，所述手柄上端设置有加长尾管，所述加长尾管上端设置有加长管，所述装置本体内中部设置有储蓄电池，所述装置本体表面设置有开关，所述储蓄电池一侧设置有防水隔层，且防水隔层另一侧设置有过滤装置，所述过滤装置表面设置有排水口，所述过滤装置内部设置有过滤隔层，所述过滤装置上端设置有电机装置外盒，所述电机装置外盒内部设置有电机，所述电机上端设置有电机连接固定轴承，所述电机装置外盒内侧设置有电机连接固定支架，所述电机一端伸出的电机轴顶部固定安装有毛刷固定盒，所述毛刷固定盒表面设置有毛刷，所述电机装置外盒外侧设置有运水槽，所述运水槽一端连接电机装置外盒，所述运水槽另一端与过滤装置连通。

优选的，所述过滤装置、电机装置外盒与加长管均为可拆卸式结构。

优选的，所述过滤隔层内部设置有过滤材料，所述过滤材料为海绵材料制成。

优选的，所述储蓄电池为可充电式电池。

优选的，所述电机装置外盒与过滤装置通过螺纹螺旋连接。

优选的，所述电机一端伸出的电机轴表面设置有抽水叶轮。

与现有技术相比，本实用新型提供了一种电动潜水清洁器，具备以下有益效果：

1、本实用新型通过电动方式进行清洁，不仅轻松清洗污渍，而且清洁效果更佳更彻底，并且内部长度可随意加长，并且可内加可外加，可以一边清洁污渍一边对水进行过滤，当水不是特别脏的时候，不用换水，就可以清洗污渍并过滤水中的污渍，水继续可用，例如在洗鱼缸时，不用先把鱼清出去等清洗完鱼缸再换新鲜水再将鱼装回来，可以一边让鱼在鱼缸里面游，一边清洗鱼缸并过滤水上污渍，并且可更换不同形状的毛刷，毛刷部分是可更换不同形状的毛刷，例如圆形、方形、长方形、九十度直角形、椭圆形，将污水通过抽水叶轮的作用从旁边的运水槽或是经过电机周围将水由下往上排，排到过滤装置中，再经过过滤装置进行过滤，然后经过过滤装置后，再将水排出机器外，流回鱼缸或被清洗的场地；

2、本实用新型采用电机，使用电池或储蓄电池供电或可连接低电压充电线使用，更安全，更放心，更灵活，使用机器前头的毛刷转动将清洁玻璃上或需要清洁的物体上进行清洁，同时使用电机轴上的叶轮，将污水通过运水槽或者电机的周围排到过滤装置中，进行过滤，然后经过过滤装置后，再将水排出机器外，流回鱼缸或被清洗的场地；

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型结构科学合理，使用安全方便，为人们提供了很大的帮助。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

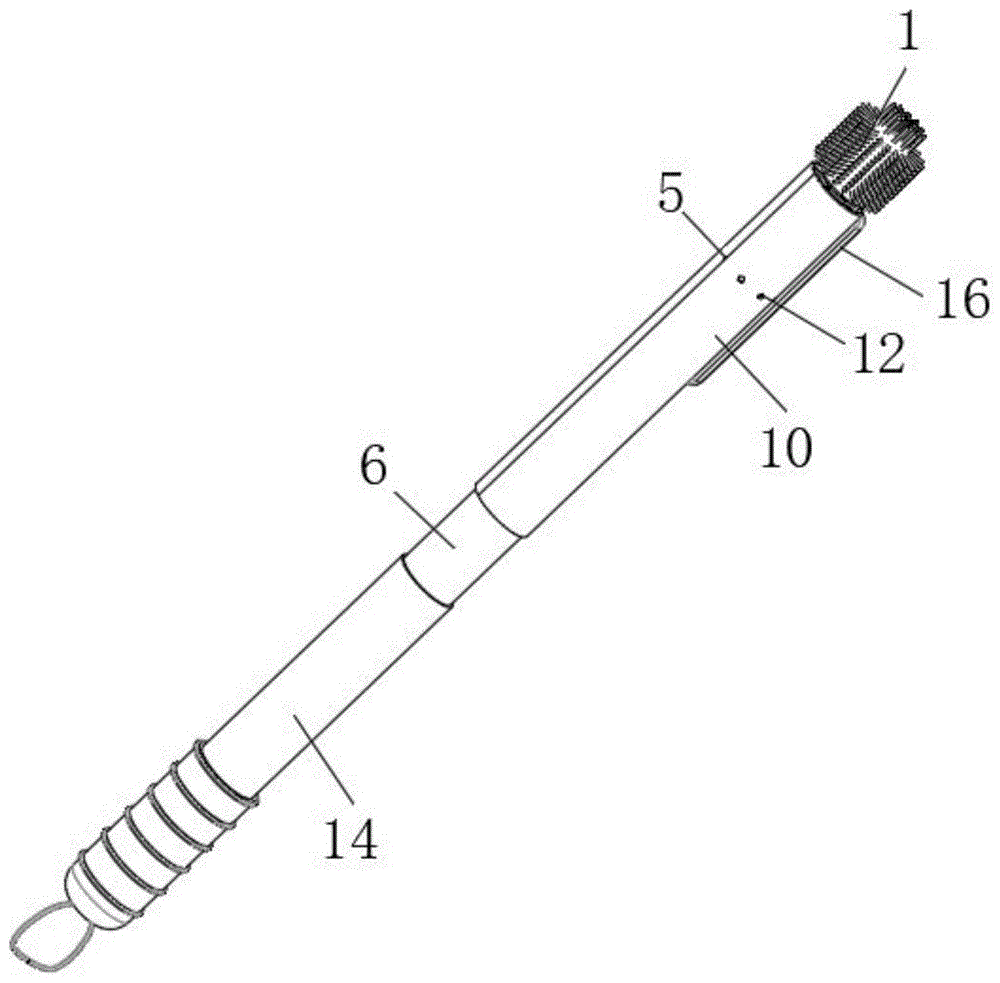

图1为本实用新型提出的一种电动潜水清洁器结构示意图；

图2为本实用新型提出的一种电动潜水清洁器剖面图；

图3为本实用新型提出的一种电动潜水清洁器侧视图；

图中：1、毛刷；2、电机连接固定支架；3、电机；4、过滤材料；5、开关；6、加长管；7、毛刷固定盒；8、电机连接固定轴承；9、抽水叶轮；10、电机装置外盒；11、过滤隔层；12、排水口；13、储蓄电池；14、加长尾管；15、手柄；16、运水槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种电动潜水清洁器，包括装置本体、毛刷1、加长尾管14和手柄15，手柄15上端设置有加长尾管14，加长尾管14上端设置有加长管6，所述装置本体内中部设置有储蓄电池13，所述装置本体表面设置有开关5，所述储蓄电池13一侧设置有防水隔层，且防水隔层另一侧设置有过滤装置，所述过滤装置表面设置有排水口12，过滤装置内部设置有过滤隔层11，过滤装置上端设置有电机装置外盒10，电机装置外盒10内部设置有电机3，采用电机3，使用电池或储蓄电池13供电，更安全，更放心，更灵活，电机3上端设置有电机连接固定轴承8，电机装置外盒10内侧设置有电机连接固定支架2，电机3一端伸出的电机轴顶部固定安装有毛刷固定盒7，毛刷固定盒7表面设置有毛刷1，电机装置外盒10外侧设置有运水槽16，运水槽16一端连接电机装置外盒10，运水槽16另一端与过滤装置连通。

本实用新型中，优选的，过滤装置、电机装置外盒10与加长管6均为可拆卸式结构，过滤隔层11内部设置有过滤材料4，过滤材料4为海绵材料制成，储蓄电池13为可充电式电池，电机装置外盒10与过滤装置通过螺纹螺旋连接，电机3一端伸出的电机轴表面设置有抽水叶轮9，污水通过抽水叶轮9的作用，从电机的周围将水由下往上排，到达过滤装置，污水经过过滤装置后，从过滤装置后面的排水口排出，流回鱼缸或起到过滤的作用。

本实用新型的工作原理及使用流程：使用时，将本装置装有过滤装置和电池部分的可拆卸部分拆出后，海绵或其它过滤材料等，可清洗，可更换，污水通过抽水叶轮9的作用，从电机的周围将水由下往上排，到达过滤装置，污水经过过滤装置后，从过滤装置后面的排水口排出，流回鱼缸或被需要清洁的物体场地中，起到过滤的作用，按开关5键启动电机3，毛刷1装置转动，起到轻松清洗的效果，通过电动方式进行清洁，不仅轻松清洗污渍，而且清洁效果更佳更彻底，并且内部长度可随意加长，并且可内加可外加，可以一边清洁污渍一边对水进行过滤，当水不是特别脏的时候，不用换水，就可以清洗污渍并过滤水中的污渍，水继续可用，采用电机3，使用电池或储蓄电池13供电，更安全，更放心，更灵活，使用机器前头的毛刷1转动将清洁玻璃上或需要清洁的物体上进行清洁，同时使用电机3上的抽水叶轮9，将污水通过电机3的周围或运水槽排到过滤装置中，进行过滤，然后经过过滤装置后，再将水排出机器外，流回鱼缸，毛刷1部分是可更换不同形状的毛刷1，例如圆形、方形、长方形、九十度直角形、椭圆形，将污水通过抽水叶轮9的作用从旁边的运水槽16或是经过电机3周围将水由下往上排，排到过滤装置中，再经过过滤装置进行过滤，然后经过过滤装置后，再将水排出机器外，流回鱼缸或被清洗的场地。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
