本实用新型涉及清洁工具技术领域，具体涉及一种带有添加清洁剂功能的自动旋转杯刷。

背景技术：

杯刷主要是用来清洗杯子的。目前使用的杯刷大多是在手柄的下端设置单个刷头，这种杯刷无法同时对杯子内侧和外侧进行清洗，大大浪费时间，降低了工作效率，且现有的杯刷只能手动在杯子内整周转动，由于杯子内径不一，操作起来既费时又费力。同时，因为现有的杯刷清洁效果不佳，如果遇到顽固的污渍很难清洁干净，这时就需要添加清洁剂，但是额外添加清洁剂操作复杂，偶尔还需要多次添加，大大浪费了时间。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种带有添加清洁剂功能的自动旋转杯刷，克服了现有技术的不足，设计合理，结构紧凑，既可以根据杯子内径自由调节第一杯刷的位置，还可以同时清洁杯子的内外壁和底面，做到无死角清洁，同时还可以自动旋转清洁，省时省力，遇到顽固污渍，直接添加清洁剂，操作简单，使用方便。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种带有添加清洁剂功能的自动旋转杯刷，包括手柄，所述手柄的顶部设有开关，所述手柄为中空结构，所述手柄内设有电源，所述电源下方设有电机，所述电机的输出端固定连接转轴，所述转轴的一端固定连接第一横杆，且转轴贯穿手柄底部，所述第一横杆两边分别设有杯壁刷洗装置；所述杯壁刷洗装置包括滑套和第一刷头，所述滑套穿过第一横杆，所述滑套的底部固定连接第一连接杆，所述第一连接杆的一端设有第二横杆，所述第二横杆的两边分别设有第二连接杆，且第二连接杆贯穿第二横杆，所述第二连接杆的一端设有限位块，所述第二连接杆的另一端设有第一刷头；所述第一横杆的底部中心设有第三连接杆，所述第三连接杆穿过滑动腔室的外壁延伸到滑动腔室内部，所述第一横杆与滑动腔室的外壁之间设有弹簧，且弹簧设置在第三连接杆上，所述第三连接杆的一端设有压块，所述压块下方设有清洁囊，所述清洁囊上设有通管，所述通管分别设置于清洁囊的左右两侧和下方，所述滑动腔室的底面设有套筒，所述套筒的一端设有第二刷头。

所述滑套顶部中心设有锁紧螺栓。

所述锁紧螺栓贯穿滑套顶部与第一横杆表面相贴合。

所述第一刷头由第一刷杆和刷套组成，所述刷套包住第一刷杆。

所述刷套的材质为海绵。

所述第二刷头的材质为海绵。

(三)有益效果

本实用新型实施例提供了一种带有添加清洁剂功能的自动旋转杯刷。具备以下有益效果：通过加入电机、转轴和第一横杆，启动电机，转轴带动横杆转动，可以对杯子进行自动旋转清洗，省时省力；通过加入滑套和锁紧螺栓，可以根据杯子的内径自由调节第一杯刷的位置；通过加入第二横杆、第一刷头和第二刷头，不仅可以同时清洗杯子的内外壁，还可以清洗杯子底部，做到无死角清洗，使杯子更干净；通过加入弹簧、滑动腔室、第三连接杆、压块、清洁囊和通管，可以在清洗杯子的同时，握住手柄下压，此时压块挤压清洁囊，清洁剂经由通管射出，使清洗更彻底。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

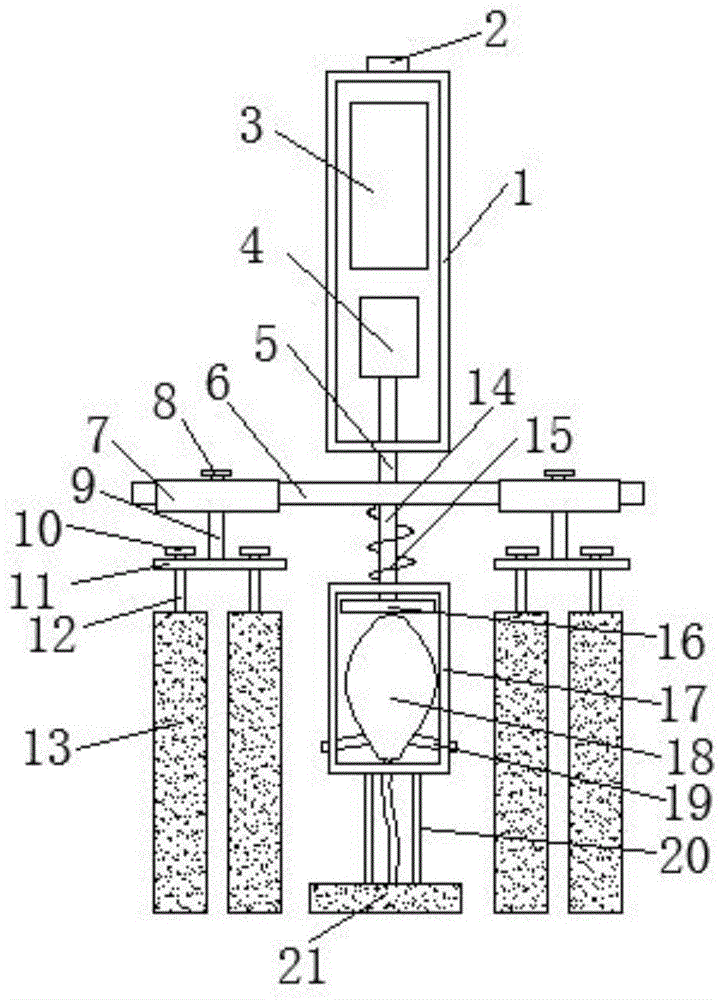

图1本实用新型主体结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种带有添加清洁剂功能的自动旋转杯刷，包括手柄1，所述手柄1的顶部设有开关2，所述手柄1为中空结构，所述手柄1内设有电源3，所述电源3下方设有电机4，所述电机4的输出端固定连接转轴5，所述转轴5的一端固定连接第一横杆6，且转轴5贯穿手柄1底部，通过加入电机4、转轴5和第一横杆6，启动电机4，转轴5带动横杆转动，可以对杯子进行自动旋转清洗，省时省力；所述第一横杆6两边分别设有杯壁刷洗装置；所述杯壁刷洗装置包括滑套7和第一刷头13，所述滑套7穿过第一横杆6，所述滑套7顶部中心设有锁紧螺栓8，所述锁紧螺栓8贯穿滑套7顶部与第一横杆6表面相贴合，通过加入滑套7和锁紧螺栓8，可以根据杯子的内径自由调节第一杯刷的位置；所述滑套7的底部固定连接第一连接杆9，所述第一连接杆9的一端设有第二横杆11，所述第二横杆11的两边分别设有第二连接杆12，且第二连接杆12贯穿第二横杆11，所述第二连接杆12的一端设有限位块10，所述第二连接杆12的另一端设有第一刷头13，所述第一刷头13由第一刷杆和刷套组成，所述刷套包住第一刷杆，所述刷套的材质为海绵，所述第一横杆6的底部中心设有第三连接杆14，所述第三连接杆14穿过滑动腔室17的外壁延伸到滑动腔室17内部，所述第一横杆6与滑动腔室17的外壁之间设有弹簧15，且弹簧15设置在第三连接杆14上，所述第三连接杆14的一端设有压块16，所述压块16下方设有清洁囊18，所述清洁囊18上设有通管19，所述通管19分别设置于清洁囊18的左右两侧和下方，所述滑动腔室17的底面设有套筒20，所述套筒20的一端设有第二刷头21，通过加入第二横杆11、第一刷头13和第二刷头21，不仅可以同时清洗杯子的内外壁，还可以清洗杯子底部，做到无死角清洗，使杯子更干净；所述第二刷头21的材质为海绵，通过加入弹簧15、滑动腔室17、第三连接杆14、压块16、清洁囊18和通管19，可以在清洗杯子的同时，握住手柄1下压，此时压块16挤压清洁囊18，清洁剂经由通管19射出，使清洗更彻底。

当需要清洁杯子时，根据杯子内径，滑动滑套7，调节第一杯刷的位子，调节好后，旋紧锁紧螺栓8，固定第一杯刷的位置，打开开关2，启动电机4，转轴5带动第一横杆6转动，此时第一杯刷绕着杯壁开始转动清洗，当遇到顽固污渍时，握住手柄1，向下使劲，此时压块16挤压清洁囊18，清洁囊18中的清洁液通过通管19射出，达到添加清洁剂的目的，操作方便，省时省力，使清洗更彻底。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
