1.本实用新型涉及日用品领域，具体是一种带灯清洁刷。


背景技术：

2.清洁刷属于日常生活中的常用工具，主要用于打扫清除灰尘污垢。夜间光线强度较低的情况下，人员出入卫生间非常不便，需要摸索灯具开关来提供必要的照明，或者单独安装一个感应灯具放在卫生间内，成本过高。


技术实现要素：

3.本实用新型针对现有技术中的不足，为了解决上述技术问题，提供了一种带灯清洁刷，具体通过下述技术方案得以解决，包括照明模块、供电控制模块，所述的照明模块设置在所述的清洁刷杆体外壁，受所述的供电控制模块调节供能，在暗光条件下提供环境照明。
4.优选的，清洁刷杆体分为下部壳体和上部壳体，所述的上部壳体与下部壳体，通过连接形成一体式长条状结构，长条状结构的截面包括圆形、椭圆、多边形。
5.优选的，所述的照明模块包括照明基座、灯罩，所述的照明基座固定在所述的上部壳体外壁，所述的灯罩用于保护所述的照明模块内部，还包括灯珠或灯带固定在所述的照明基座上。
6.优选的，所述的供电控制模块包括电池仓、电池仓门，所述的电池仓设置于上部壳体内部，用于存放电池为所述的照明模块供电，所述的电池仓门在所述的上部壳体的开口，通过门盖封闭。
7.优选的，所述的供电控制模块包括可充放电电池，所述的可充放电电池通过外部充电器为带灯清洁刷内部所述的可充放电电池进行充电，所述的可充放电电池为带灯清洁刷供电。
8.优选的，所述的供电控制模块还包括感应模块、控制电路板，所述的感应模块包括光线传感器和人体传感器，通过所述的上部壳体外壁预留通孔获取外部环境信息，所述的光线传感器检测环境的光照强度，所述的人体传感器检测的环境中人的存在，所述的控制电路板用于处理所述的感应模块获取的环境信息进而控制所述的照明模块运行状态。
9.与现有方案相比，本实用新型的有益效果是：通过在清洁刷上设置发光模块及供电控制模块为使用者在暗光环境下提供照明指引功能，采用感应模块感知环境光照强度情况，在弱光环境下使发光模块的照明功能进入待机状态，通过设置人体传感器，使得在周边环境无人时不开启发光模式，在感知到周边有人经过时，唤醒照明模块开启照明，达到低功耗情况下为使用者提供有效照明。
附图说明
10.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，以下将对实施例
或现有技术描述中所需要使用的附图进行论述，显然，在结合附图进行描述的技术方案仅仅是本实用新型的一些实施例，对于本领域普通技术人员而言，在不付出创造性劳动的前提下，还可以根据这些附图所示实施例得到其它的实施例及其附图。

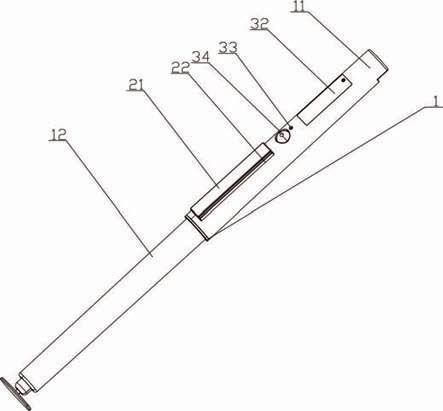

11.图1是本实用新型一种带灯清洁刷的组合状态结构示意图。
12.图2是本实用新型一种带灯清洁刷的组合状态剖面结构示意图。
13.图3是本实用新型一种带灯清洁刷的上部壳体部分结构示意图。
14.图中：1
‑
清洁刷杆体、11
‑
上部壳体、12
‑
下部壳体、21
‑
灯罩、22
‑
照明基座、23
‑
灯带、31
‑
电池仓、32
‑
电池仓门、33
‑
光线传感器、34
‑
人体传感器。
具体实施方式
15.以下将结合附图对本实用新型各实施例的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部实施例。基于本实用新型中所述的实施例，本领域普通技术人员在不需要创造性劳动的前提下所得到的所有其它实施例，都在本实用新型所保护的范围内。
16.本实用新型实施例如图1
‑
3所示，一种带灯清洁刷，在静置状态时清洁刷杆体1上部壳体11外表面固定有照明基座22，照明灯带23或灯珠固定在照明基座22上，与收杆方向平行。供电控制模块设置在在上部壳体11内设有电池仓31、感应模块、控制电路板，电池仓31固定在上部壳体11内部，为所述的照明模块供电在上部壳体11上开口作为电池仓31开口，电池仓门32覆盖在电池仓31开口上，固定电池为照明模块提供能源，电池仓31的电池通过连接线为灯带23供电。感应模块包括光线传感器33和人体传感器34，光线传感器33检测环境的光照强度，人体传感器34检测的环境中人的存在。上部壳体11设置有通孔，传感器安置在孔内，连接控制电路板。
17.在光照强度小于设定的25lx情况下，光线传感器33将电路连通，人体传感器34启动，在人体传感器34检测到红外指标超过环境强度时，电路连通，灯带23发光；在光照强度小于设定的25lx下，但人体传感器34未发现红外强度变化，则人体传感器34处于50hz周期采样状态，控制电路不导通，灯带23不发光。
18.电池仓31内的电池可装载为锰锌电池、镍镉电池、氧化银电池、锂电池、锂离子电池。
19.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的。本实用新型的范围由所附权利要求进行限定，而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
20.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
