1.本实用新型涉及一种清洁工具，具体涉及一种可调式自动注入消毒液的冲刷装置。


背景技术：

2.清洁刷是日常生活中常用的清洁工具，传统的清洁刷由单方面的尼龙丝刷头和实木柄、橡树柄或塑料柄构成，结构简单。清洁刷被广泛的应用于施工工地、排污池、油污地、家庭、养殖场等多种领域，配合消毒液能有效的杀菌消毒、去除积灰、油污、青苔等污渍。
3.在一人使用清洁刷的情况下，尚且无法完成清洁刷和清水或消毒液冲刷同时作业的目的，操作不便，使用工具繁多，且耗时耗力。
4.综上，研发一种可调模式的、自动注入消毒液的、提高工作效率的冲刷装置成为清洁设备上迫切解决的技术难题。


技术实现要素：

5.本实用新型提供了一种可调式自动注入消毒液的冲刷装置。
6.为了克服上述清洁操作繁琐的技术问题，本实用新型一种可调式自动注入消毒液的冲刷装置，其特征在于，所述的冲刷装置，包括：孔毛刷喷头、手持杆、输水软管、混合三通、消毒液调节阀、消毒液输出管及消毒液罐。所述手持杆由中空硬塑料管构成，后接输水软管，输水软管入水口一端连接有压力水源，另一端用丝扣与所述的手持杆上端连接，手持杆的下端连接有孔的毛刷喷头。在手持杆合适位置设一混合三通，消毒液调节阀与该三通相连接，混合三通再与所述的消毒液输出管一端连接，消毒液输出管另一端浸入消毒液罐。利用伯努利原理，水源流经混合三通时产生的负压能将消毒液从消毒液罐中吸出进入混合三通，与清水混合，混合液从毛刷喷头喷出。所述消毒液调节阀门可以随意调节开度控制消毒液的混合量。
7.优选的，所述有孔毛刷喷头由尼龙丝刷头和数个喷水孔组成，刷头长20cm。
8.优选的，所述手持杆的柄长为120cm，柄口直径为3cm，柄口内径为2.6cm。
9.优选的，所述输水软管直径为2.5cm，中空输水内径为2cm，软管长度为500cm。
10.优选的，所述混合三通由固定在手持杆上的空心球型连接入水口、出水口和消毒液输出管组成，内部设置一个绕中心旋转的圆锥型橡胶塞。
11.优选的，所述消毒液调节阀由十字型塑料材质开关构成，且连接混合三通内部的橡胶塞，达到转换模式的目的。
12.优选的，所述消毒液输出管的直径为2.5cm，中空输水内径为2cm。
13.优选的，所述消毒液罐的长
×
宽
×
高＝40cm
×
40cm
×
60cm。
14.本实用新型一种可调式自动注入消毒液的冲刷装置，结构简单，无能耗，可用于路面、水池、墙面等多种洗刷清洁使用场景，并有三种模式供选择，分别为无水模式、清水喷刷模式、消毒液清水混合喷刷模式。方便清洗、冲刷、消毒等工序一次性完成，达到清洁消毒目
的，工作效率高，且省时省力。
附图说明

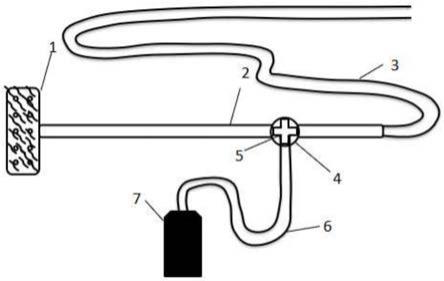

15.图1、冲刷装置结构示意图
16.图2、冲刷装置混合液喷刷模式
17.图3、冲刷装置清水喷刷模式
18.图4、冲刷装置无水模式
19.图中：1
‑
有孔毛刷喷头，2
‑
手持杆，3
‑
输水软管,4
‑
混合三通，5
‑
消毒液调节阀，6
‑
消毒液输出管，7
‑
消毒液罐，8
‑
橡胶塞，9
‑
混合液输出管，10
‑
清水输入管。
具体实施方式
20.本实用新型的核心为提供一种可调式自动注入消毒液的冲刷装置，结构简单，无能耗，方便清洗、冲刷、消毒等工序一次性完成，工作效率高，且省时省力。
21.下面结合实例对本实用新型一种可调式自动注入消毒液的冲刷装置作进一步详细说明。
22.一种可调式自动注入消毒液的冲刷装置，其特征在于，包括：所述的冲刷装置有孔毛刷喷头1、手持杆2、输水软管3、混合三通4、消毒液调节阀5、消毒液输出管6、消毒液7。所述手持杆2由中空硬塑料管构成，后接输水软管3，输水软管3入水口一端连接有压力水源，另一端用丝扣与所述的手持杆2上端连接，手持杆2的下端连接有孔的毛刷喷头1。在手持杆2合适位置设一混合三通4，消毒液调节阀5与该三通相连接，混合三通4再与所述的消毒液输出管6一端连接，消毒液输出管6另一端与消毒液罐7。利用伯努利原理，水源流经混合三通时产生的负压能将消毒液从消毒液罐中吸出进入混合三通4，与清水混合，混合液从有孔毛刷喷头1喷出。所述消毒液调节阀门5可以随意调节开度控制消毒液的混合量。
23.所述的有孔毛刷喷头1由尼龙丝刷头和数个喷水孔组成，刷头长20cm。
24.所述的手持杆2的柄长为120cm，柄口直径为3cm，柄口内径为2.6cm。
25.所述的输水软管3直径为2.5cm，中空输水内径为2cm，软管长度为500cm。
26.所述的混合三通4由固定在手持杆2上的空心球型连接入水口、出水口和消毒液输出管6组成，内部设置一个绕中心旋转的圆锥型橡胶塞。
27.所述的消毒液调节阀5由十字型塑料材质开关构成，且连接混合三通内部的橡胶塞8，达到转换模式的目的。
28.所述的消毒液输出管6的直径为2.5cm，中空输水内径为2cm。
29.所述的消毒液罐7的长
×
宽
×
高＝40cm
×
40cm
×
60cm。
30.工作原理：
31.如图1所示，首先将手持杆的下端连接有孔的毛刷喷头，输水软管入水口一端连接有压力水源，输水软管另一端用丝扣与所述的手持杆上端连接，手动控制外部消毒液调节阀5即可控制混合三通4的内部可旋转橡胶塞8，从而达到三种模式的选择。
32.如图2所示，手动控制外部消毒液调节阀5将模式调至混合液喷刷模式，利用伯努利原理，压力水源流经混合三通4时产生的负压能将消毒液从消毒液罐7中吸出进入混合三通4，与清水混合经有孔毛刷喷头1喷出，从而达到消毒液清水混合喷刷的效果。
33.如图3所示，手动控制外部消毒液调节阀5将模式调至清水喷刷模式，因消毒液输出管6被橡胶塞8堵塞，压力水源流经混合三通4直接从有孔毛刷喷头1喷出从而达到清水喷刷的效果。
34.如图4所示，手动控制外部消毒液调节阀5将模式调至无水模式，因清水输入管被橡胶塞8堵塞，无水源流经，从而达到无水喷刷的效果。
35.虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
