1.本实用新型专利涉及牙刷的技术领域，具体而言，涉及一种消毒底座。


背景技术：

2.牙刷是一种清洁用具，是人们日常生活中必不可少的生活用品，在使用时，通过将牙膏涂抹在牙刷的刷毛上，然后反复洗刷牙齿的各个部位。由于牙刷是需要和人的口腔紧密接触，因此牙刷的清洁极为重要。
3.现有技术中，出现了一种牙刷盒，在不使用时，将牙刷放置于盒体内，并将盖体盖设在盒体上，通过盖体侧壁的杀菌装置对牙刷进行杀菌消毒，实现清洁。
4.由于牙刷的刷毛是与牙齿紧密接触的部分，因此其清洁极为重要，但是，上述这种牙刷盒的结构，盖体的杀菌装置与刷体的刷毛具有一定间隙，对牙刷刷毛的杀菌消毒效果差。


技术实现要素：

5.本实用新型的目的在于提供一种消毒底座，旨在解决现有技术中，对牙刷刷毛的杀菌效果差的问题。
6.本实用新型是这样实现的，一种消毒底座，包括：
7.座体，所述座体具有第一插腔，所述第一插腔用于供牙刷的刷头插入；所述第一插腔具有杀菌侧壁，刷头的刷毛朝向所述杀菌侧壁布置；所述杀菌侧壁内设有杀菌灯。
8.可选的，所述杀菌侧壁为透明壁，所述杀菌灯位于所述座体内，所述杀菌灯朝向所述第一插腔布置。
9.可选的，所述座体内设有第一插槽，所述第一插槽的槽底连通于所述第一插腔，所述杀菌侧壁嵌设于所述第一插槽内。
10.可选的，所述座体内还设有第二插槽，所述第二插槽与所述第一插槽相对布置，所述第二插槽内嵌设有灯体电路板，所述杀菌灯设于所述灯体电路板上。
11.可选的，所述第一插腔还具有两个相对布置的卡位侧壁，两个所述卡位侧壁分别接驳于所述杀菌侧壁，每一所述卡位侧壁朝另一所述卡位侧壁凸出有卡位条，两所述卡位条相对布置。
12.可选的，所述座体还具有第二插腔，所述第二插腔用于供牙刷的刷柄插入。
13.可选的，还包括罩体，所述罩体罩设于所述座体，所述座体和所述罩体之间形成有放置腔，所述放置腔用于容纳牙刷。
14.可选的，所述座体具有朝向所述罩体的放置表面，所述放置表面的外周形成有固定凹槽，所述罩体的端部置于所述固定凹槽内。
15.可选的，所述罩体的端部设有多个第一磁吸块，所述固定凹槽内设有多个第二磁吸块，所述第一磁吸块与所述第二磁吸块磁吸连接。
16.可选的，所述座体内设有主板，所述主板上设有供电接口，所述供电接口伸出于所
述座体的侧壁，所述主板电性连接于所述杀菌灯。
17.与现有技术相比，本实用新型提供的消毒底座，在放置牙刷时，将刷头插入第一插腔，刷头的刷毛朝向杀菌侧壁布置，而由于杀菌侧壁处设有杀菌灯，通过杀菌灯实现对刷头的刷毛的杀菌消毒，相较于现有通过盖体侧壁的杀菌装置对牙刷进行杀菌消毒的结构而言，本实用新型给出的消毒底座，刷毛与杀菌灯距离更近，更能有效的实现杀菌消毒，效果更好。解决了现有技术中，对牙刷刷毛的杀菌效果差的问题。
附图说明

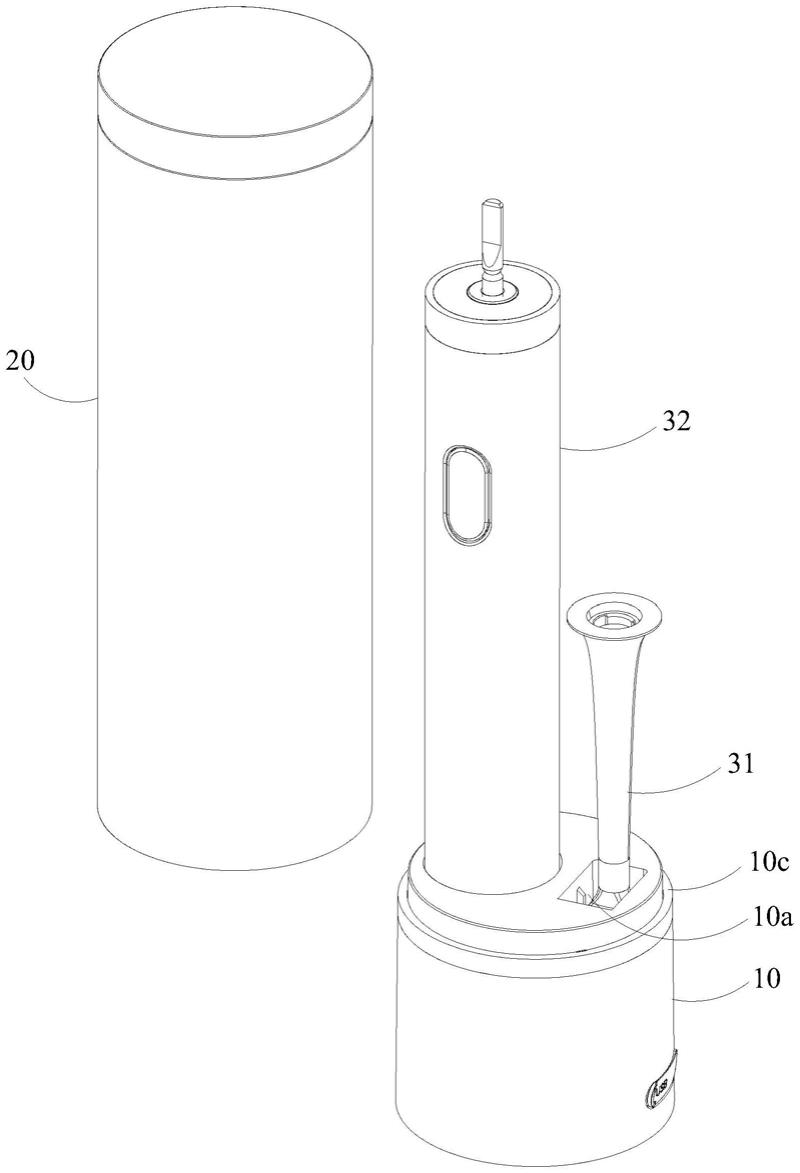

18.图1是本实用新型提供的消毒底座的座体与罩体的分开状态的立体示意图；
19.图2是本实用新型提供的消毒底座的罩体盖设于座体的状态的立体示意图；
20.图3是本实用新型提供的消毒底座的立体示意图；
21.图4是本实用新型提供的消毒底座的内部分解示意图。
具体实施方式
22.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
23.以下结合具体实施例对本实用新型的实现进行详细的描述。
24.本实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若有术语“上”、“下”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
25.参照图1至图4所示，为本实用新型提供的较佳实施例。
26.本实用新型实施例中，该消毒底座，包括：
27.座体10，座体10具有第一插腔10a，第一插腔10a用于供牙刷的刷头31插入；第一插腔10a具有杀菌侧壁11，刷头31的刷毛朝向杀菌侧壁11布置；杀菌侧壁11内设有杀菌灯。
28.牙刷包括有刷头31和刷柄32，刷头31的一侧表面连接有刷毛，刷毛用作洗刷牙齿，本实用新型给出的消毒底座既可适用于普通牙刷，也可适用于电动牙刷，其中，普通牙刷的刷头31接驳于刷柄32，电动牙刷的刷头31和刷柄32则是可拆连接的。
29.另外，本实用新型给出的座体10的形状不限，其可以为长方体状也可以为不规则状，此处以圆柱形作为优选实施例。
30.本实施例中，在放置牙刷时，将刷头31插入第一插腔10a，刷头31的刷毛朝向杀菌侧壁11布置，而由于杀菌侧壁11处设有杀菌灯，通过杀菌灯实现对刷头31的刷毛的杀菌消毒，相较于现有通过盖体侧壁的杀菌装置对牙刷进行杀菌消毒的结构而言，本实用新型给出的消毒底座，刷毛与杀菌灯距离更近，更能有效的实现杀菌消毒，效果更好。
31.上述所给出的杀菌灯为紫外线灯，通过发出紫外光线，实现杀菌消毒。另外，本实施例给出的第一插腔10a为矩形腔体，以便于刷头31可以嵌合在第一插腔10a内稳定插设，
当然，根据刷头31的形状，第一插腔10a也可是圆形形状等，其对应的杀菌侧壁11只要是与刷毛相对布置即可，不再赘述。
32.请结合参阅图1、图3以及图4，本实用新型一实施例中，杀菌侧壁11为透明壁，杀菌灯位于座体10内，杀菌灯朝向第一插腔10a布置。
33.即，杀菌灯穿过透明的杀菌侧壁11，进而对刷毛实现杀菌消毒，这样，避免了刷毛直接与杀菌灯相接触，且避免杀菌灯暴露在外，同时，便于对第一插腔10a进行清洗。
34.该实施例中，座体10内设有第一插槽，第一插槽的槽底连通于第一插腔10a，杀菌侧壁11嵌设于第一插槽内。
35.第一插槽的两侧形成有第一条形卡槽，且第一插槽的另一侧开口，杀菌侧壁11即从该开口处插入第一插槽，且杀菌侧壁11的两侧嵌合在两侧的第一条形卡槽内，实现固定。在另一实施例中，该第一插腔10a整个为透明材质，以便于杀菌灯的灯光透过。
36.并且，本实施例中，座体10内还设有第二插槽，第二插槽与第一插槽相对布置，第二插槽内嵌设有灯体电路板13，杀菌灯设于灯体电路板13上。
37.与上述相同，第二插槽的两侧形成有第二条形卡槽，且第二插槽的另一侧开口，灯体电路板13从该开口处插入第二插槽，且灯体电路板13的两侧嵌合在两侧的第二条形卡槽内，实现固定。灯体电路板13上的杀菌灯朝向杀菌侧壁11布置，以便于灯光透过杀菌侧壁11，本实施例中，该灯体电路板13上设有多个杀菌灯，具体为两个沿第二条形卡槽延伸的方向间隔布置的杀菌灯，以提高杀菌消毒的效果。
38.在另一实施例中，上述杀菌灯也可以直接设置于第一插腔10a的侧壁，以使杀菌灯与刷毛距离更近。
39.在又一实施例中，还可对应在第一插腔10a的底壁设置如上述所说的杀菌侧壁11，通过底部的杀菌灯对刷头31底部进行杀菌消毒；进一步的，还可将第一插腔10a的各个侧壁设置为如上述所述的杀菌侧壁11，以对刷头31进行全方位的杀菌消毒。
40.请结合参阅图1和图3，本实用新型一实施例中，第一插腔10a还具有两个相对布置的卡位侧壁12，两个卡位侧壁12分别接驳于杀菌侧壁11，每一卡位侧壁12朝另一卡位侧壁12凸出有卡位条121，两卡位条121相对布置。
41.此处所设的两个卡位条121位于刷头31和刷毛之间的位置，这样，便于刷头31的稳定固定，也方便刷毛的位置正对于杀菌侧壁11。
42.另外，座体10还具有第二插腔10b，第二插腔10b用于供牙刷的刷柄32插入。
43.即，当所放置的牙刷为电动牙刷时，电动牙刷可分拆为刷头31和刷柄32，这样，在座体10上所设置的第二插腔10b可以用来固定刷柄32，减小该消毒底座的竖向延伸长度，便于放置。本实施例中给出的第二插腔10b的形状为圆柱状，以配合圆柱状的刷柄32，使刷柄32稳定放置，根据需要，第一插腔10a也可是方形形状或弧面状等，不再赘述。
44.进一步的，本实施例中，在第二插腔10b的底部嵌设有无线充电结构，第二插腔10b的底部设有定位柱，用于嵌设在刷柄32的底部定位，这样，该消毒底座还可同时对该刷柄32进行充电，使用方便，根据需要，第二插腔10b的底部也可以为充电触针，以配合不同类型的电动牙刷的刷柄32，不再赘述。
45.本实施例给出的上述刷头31或刷柄32是放置于消毒底座上方的，也即，刷头31或刷柄32通过重力稳定固定在消毒底座上。而在另一实施例中，在第一插腔10a的两侧侧壁分
别可伸缩的设有第一卡位块，在刷头31插入第一插腔10a内后，两个第一卡位块卡嵌在刷头31远离第一插腔10a底壁的两侧，限制刷头31脱离第一插腔10a；同样的，第二插腔10b的两侧侧壁分别可伸缩的设有第二卡位块，在刷柄32插入第二插腔10b后，两个第二卡位块卡嵌在刷柄32的两侧侧壁，限制刷柄32脱离第二刷腔；这样，根据需要可不限该消毒底座的设置方位，如将消毒底座设置在上方或侧放，均可保证其内的刷头31和刷柄32的稳定固定，避免脱离。
46.请结合参阅图1和图2，本实用新型一实施例中，该消毒底座还包括罩体20，罩体20罩设于座体10，座体10和罩体20之间形成有放置腔，放置腔用于容纳牙刷。
47.通过所设的罩体20可避免外部的灰尘进入，以对内部的刷头31或刷柄32进行保护，同时，该罩体20还可作为水杯进行使用。
48.本实施例中，所给出的罩体20为与座体10对应的圆柱状结构，当然，根据实际需求，其形状不限于此处所给出的结构，如其还可以为长方体状，或顶部是弧面状的结构，不再赘述。
49.在一实施例中，在该罩体20的内部还可设有杀菌结构，以进一步进行杀菌消毒。
50.请结合参阅图1和图2，并且，座体10具有朝向罩体20的放置表面，放置表面的外周形成有固定凹槽10c，罩体20的端部置于固定凹槽10c内。
51.这样，以便于罩体20固定于座体10上，具体的，上述固定凹槽10c为环状缺口，罩体20罩设于座体10上时，罩体20的外侧壁于座体10的外侧壁平滑过渡。
52.进一步的，罩体20的端部设有多个第一磁吸块，固定凹槽10c内设有多个第二磁吸块，第一磁吸块与第二磁吸块磁吸连接。
53.这样，罩体20和座体10之间通过磁吸连接实现固定，方便安装或拆卸。
54.此外，在又一实施例中，座体10的侧壁和罩体20之间可通过卡扣结构相连接，即在罩体20的内侧壁凸出有卡勾，在座体10的侧壁形成有卡孔，实现安装或拆卸。
55.在又一实施例中，罩体20和座体10还可通过螺纹连接，即，在座体10的顶部具有外螺纹，在罩体20的内侧壁具有内螺纹，直线罩体20和座体10之间的连接固定。当然，罩体20和座体10之间的可拆连接不限于上述固定方式，凡是可实现罩体20和座体10之间的可拆连接均可运用到本实用新型中。
56.此外，为了固定上述刷头31或刷柄32，罩体20的内侧壁抵接于刷头31或刷柄32，这样，当罩体20固定于座体10上后，无论座体10的方位如何，均可保证内部的刷头31或刷柄32稳定固定，避免脱离第一插腔10a或第二插腔10b。
57.请结合参阅图4，本实用新型一实施例中，座体10内设有主板14，主板14上设有供电接口141，供电接口141伸出于座体10的侧壁，主板14电性连接于杀菌灯。
58.这样，通过该供电接口141可对内部的杀菌灯实现供电，并且，该主板14电性连接于上述无线充电结构，以同时可对刷柄32进行充电。进一步的，在该座体10内还设有蓄电池，该蓄电池与主板14电性连接，在通过供电接口141供电时，同时对蓄电池进行充电，当不再通过供电接口141供电后，可通过该蓄电池对内部的杀菌灯或充电结构充电，以便于该消毒底座携带使用，更为便携；本实施例中，该供电接口141为usb接口，且在座体10的侧壁设有可活动的usb保护垫，以避免灰尘进入，当然，该供电接口141还可以为type
‑
c接口等，不再赘述。
59.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
