1.本实用新型属于牙具技术领域，具体涉及一种带保护套的牙刷。


背景技术：

2.刷牙是每一个人必须要做的，使用牙刷刷牙可以起到清洁口腔、按摩齿龈、促进血液循环和增强抗病能力的作用。
3.牙刷在使用后牙刷毛会潮湿，若牙刷在使用后长期暴露在空气中，牙刷毛表面往往会吸附灰尘和滋生细菌，在下一次使用时，影响人们的口腔健康。


技术实现要素：

4.本实用新型的目的是针对现有的技术存在上述问题，提出了一种可保护牙刷毛的带保护套的牙刷。
5.本实用新型的目的可通过下列技术方案来实现：
6.一种带保护套的牙刷，包括：
7.牙刷头，其上设有牙刷毛；
8.牙刷柄，其与所述牙刷头一体成型；
9.牙刷套，其与所述牙刷头相适配，所述牙刷套侧面设有安装口，所述牙刷头从所述安装口处向内插入，且所述牙刷套的底面设有缺口，所述缺口与所述安装口相连接。
10.作为本实用新型的进一步改进，所述安装口的两侧边对称设有一对限位块，所述限位块的外侧边向内设有斜面。
11.作为本实用新型的进一步改进，所述牙刷套顶面的内侧设有限位杆，所述限位杆位于所述牙刷套的中心轴线上。
12.作为本实用新型的进一步改进，所述限位杆与所述安装口之间留有距离，当所述牙刷头插入所述牙刷套内后，所述限位杆抵住所述牙刷头。
13.作为本实用新型的进一步改进，当所述牙刷头插入至所述牙刷套内后，所述牙刷头的背面不超出所述安装口所在的竖直面。
14.作为本实用新型的进一步改进，所述牙刷头通过连接部与所述牙刷柄连接，所述连接部的宽度由上至下逐渐递减，且所述连接部位于所述缺口内。
15.作为本实用新型的进一步改进，所述牙刷套的顶面设置为曲面。
16.与现有技术相比，本实用新型具有如下有益效果：
17.本实用新型的牙刷在使用后，通过在牙刷头处套上牙刷套，即可对牙刷毛进行保护，从而避免牙刷毛粘上空气中的灰尘，若对使用后潮湿的牙刷毛进行吹干后再套入牙刷套，更避免了细菌的滋生，使得在刷牙时更干净、卫生。
附图说明

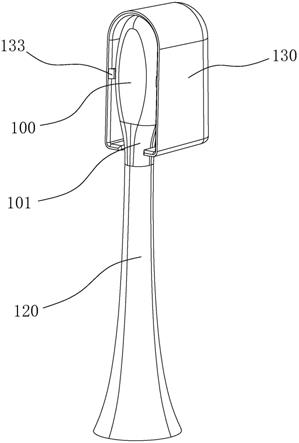

18.图1是本实用新型一较佳实施例的结构示意图；
19.图2是本实用新型一较佳实施例的牙刷套的结构示意图；
20.图3是本实用新型一较佳实施例去掉牙刷套后的结构示意图。
21.图中，100、牙刷头；101、连接部；110、牙刷毛；120、牙刷柄；130、牙刷套；131、安装口；132、缺口；133、限位块； 1330、斜面；134、限位杆。
具体实施方式
22.以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。
23.如图1
‑
3所示，本实用新型提供了一种带保护套的牙刷，包括：牙刷头100、牙刷柄120、牙刷套130。
24.牙刷头100，其上设有牙刷毛110；牙刷柄120，其与牙刷头 100一体成型；牙刷套130，其与牙刷头100相适配，其中，牙刷套130侧面设有安装口131，牙刷头100从安装口131处向内插入，即本实用新型的牙刷套130正对着牙刷毛110向内套入到牙刷头 100上，并且牙刷套130的底面设有缺口132，缺口132与安装口 131相连接，当牙刷头100完全套在牙刷套130内后，牙刷柄120 位于该缺口132处。
25.通过设置牙刷套130，当牙刷在使用后，只要套上牙刷套130，即可对牙刷毛110进行保护，从而避免牙刷毛110粘上空气中的灰尘，另外，若对使用后潮湿的牙刷毛110进行吹干后，再套上牙刷套130，更避免了细菌的滋生，使得在刷牙时更干净、卫生。
26.优选地，安装口131的两侧边对称设有一对限位块133，限位块133的外侧边向内设有斜面1330，通过设置该斜面1330，当牙刷头100从牙刷套130侧面的安装口131处向内插入时，牙刷头 100的两侧边可顺利从限位块133的斜面1330处向内插入，完全插入后，该限位块133又可避免牙刷头100从牙刷套130内脱落，提高了牙刷头100与牙刷套130装配后的牢固性。
27.优选地，牙刷套130的顶面设置为曲面，既可以完全套设在牙刷头100上，又减少了牙刷头100顶面与牙刷套130顶面之间的间隙，从而减少空气中的灰尘从该缝隙中进入，污染牙刷毛110。
28.优选地，牙刷套130顶面的内侧设有限位杆134，限位杆134 位于牙刷套的中心轴线上，并且限位杆134与安装口131之间留有距离，当牙刷头100插入牙刷套130内后，限位杆134抵住牙刷头 100，使得牙刷头100无法继续向内插入，此时牙刷毛110正好抵在牙刷套130的内侧面上，但不会受到挤压、变形。
29.优选地，当牙刷头100插入至牙刷套130内后，牙刷头100的背面不超出安装口131所在的竖直面，提高了整体的协调性。
30.牙刷头100通过连接部101与牙刷柄120连接，连接部101的宽度由上至下逐渐递减，且连接部101位于缺口132内，当牙刷头 100完全插入到牙刷套130内后，由于该连接部101的上端宽度大于缺口132的宽度，从而可以卡在缺口132处，此时牙刷头100的顶部、左右两侧以及底部的连接部101，都得到了固定，从而牙刷头100和牙刷套130之间不会松动，提高了连接的稳固性。
31.本实用新型方案所公开的技术手段不仅限于上述技术手段所公开的技术手段，还包括由以上技术特征任意组合所组成的技术方案。以上是本实用新型的具体实施方式，应
当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
