1.本实用新型涉及牙刷结构技术领域，具体涉及一种新型牙刷刷毛。


背景技术：

2.牙刷是一种清洁用品，为手柄式刷子，用于在刷毛上添加牙膏，以去除牙菌斑并清洁牙齿，包括清洁相邻牙齿之间的间隙以及牙齿与牙龈之间的间隙。但现有的牙刷刷毛由于刷毛的形状难以进入相邻牙齿之间的间隙以及牙齿与牙龈之间的间隙，而且现有牙刷刷毛没有角度，与牙齿表面形成的角度是垂直90
°
，牙刷在上下左右移动时，刷毛在牙齿表面是以扫的方式清洁牙齿，清洁效果不佳，因此需要一种新型牙刷刷毛。


技术实现要素：

3.针对现有技术的不足，本实用新型旨在提供一种新型牙刷刷毛。
4.为了实现上述目的，本实用新型采用如下技术方案：
5.一种新型牙刷刷毛，包括牙刷本体，所述牙刷本体的刷毛中间向内凹陷成圆弧状；所述刷毛上的毛束依次分为第一区域、第二区域、第三区域、第四区域与第五区域；所述第一区域、所述第二区域、所述第四区域与所述第五区域上的毛束的端部被斜切，其斜切面与垂直方向形成夹角；所述第一区域与所述第五区域的夹角比所述第二区域与所述第四区域的夹角小。
6.需要说明的是，所述第一区域的毛束长度，从与所述第二区域相接的一侧向另一端渐长。
7.需要说明的是，所述第二区域的毛束长度，从与所述第三区域相接的一侧向另一端渐长；所述第一区域上的毛束均比所述第二区域上的毛束的长度长。
8.需要说明的是，所述第三区域上的毛束的长度相等。
9.需要说明的是，所述第四区域的毛束长度，从与所述第三区域相接的一侧向另一侧渐长。
10.需要说明的是，所述第五区域的毛束长度，从与所述第四区域相接的一侧向另一侧渐长；所述第五区域上的毛束均比所述第四区域上的毛束的长度长。
11.需要说明的是，所述牙刷本体还包括有底座与刷杆，所述刷毛设置于所述底座上；所述刷毛与所述底座组合形成刷头；所述底座与所述刷杆的一端连接。
12.需要说明的是，所述刷毛与牙齿的接触面形成夹角。
13.作为一种优选方案，所述刷头设置有两个，所述刷头之间固定连接，两个所述刷头连接后呈波浪形。
14.作为另一种优选方案，所述刷头设置有三个，所述刷头之间固定连接，三个所述刷头连接后呈波浪形。
15.本实用新型的有益效果在于：
16.1、一种新型牙刷刷毛，所述刷毛向中间凹陷，两侧的刷毛形成锥形角度，可以深入
清洁牙缝和牙龈。
17.2、所述刷毛与牙齿的接触面形成夹角，在使用牙刷进行牙齿清洁时，刷毛与牙齿的接触面的摩擦更大，而且由于刷毛与牙齿表面有一个夹角，在上下左右移动牙刷时，刷毛会以刮擦的方式在牙齿表面运动，清洁效果更好。
附图说明

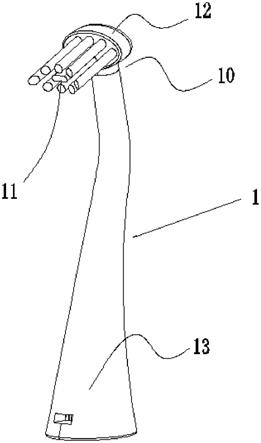

18.图1为本实用新型的新型牙刷刷毛的结构示意图；
19.图2为图1中新型牙刷的另一视角的结构示意图；
20.图3为图2中新型牙刷局部放大的结构示意图；
21.图4为图1中新型牙刷的另一视角的结构示意图；
22.图5为本实用新型的新型牙刷刷毛的实施例二的结构示意图；
23.图6为本实用新型的新型牙刷刷毛的实施例三的结构示意图。
具体实施方式
24.以下将结合附图对本实用新型作进一步的描述，需要说明的是，本实施例以本技术方案为前提，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围并不限于本实施例。
25.实施例1
26.一种新型牙刷刷毛，包括牙刷本体，如图1－4所示，所述牙刷本体1的刷毛11中间向内凹陷成圆弧状；所述刷毛11上的毛束依次分为第一区域111、第二区域112、第三区域113、第四区域114与第五区域115；所述第一区域111、所述第二区域112、所述第四区域 114与所述第五区域115上的毛束的端部被斜切，其斜切面与垂直方向形成夹角；所述第一区域111与所述第五区域115的夹角比所述第二区域112与所述第四区域114的夹角小。
27.上述结构中，所述第一区域与所述第五区域上的毛束的斜切面与垂直方向的夹角最小；夹角越小，所述毛束的的端部越尖；所述第一区域与所述第五区域上的毛束可深入牙齿之间的缝隙中，也可以深入清洁牙龈与牙齿的间隙。
28.本实施例中，如图1－4所示，所述第一区域111的毛束长度，从与所述第二区域112相接的一侧向另一端渐长。
29.本实施例中，如图1－4所示，所述第二区域112的毛束长度，从与所述第三区域113相接的一侧向另一端渐长；所述第一区域111上的毛束均比所述第二区域112上的毛束的长度长。
30.本实施例中，如图1－4所示，所述第三区域113上的毛束的长度相等。
31.本实施例中，如图1－4所示，所述第四区域114的毛束长度，从与所述第三区域113相接的一侧向另一侧渐长。
32.本实施例中，如图1－4所示，所述第五区域115的毛束长度，从与所述第四区域114相接的一侧向另一侧渐长；所述第五区域115上的毛束均比所述第四区域114上的毛束的长度长。
33.本实施例中，如图1所示，所述牙刷本体1还包括有底座12与刷杆13，所述刷毛11设置于所述底座12上；所述刷毛11与所述底座12组合形成刷头10；所述底座12与所述刷杆13
的一端连接。
34.本实施例中，如图1所示，所述刷毛11与牙齿的接触面形成夹角。
35.上述结构通过在所述刷杆设置弯曲部来实现，所述刷杆连接有刷头的一端，向所述刷头连接有刷毛一侧弯曲形成一定角度；使得使用者在手持刷柄时，所述刷毛与牙齿接触面自然形成的夹角，所述刷毛的刮檫效果更佳，牙齿清洁效果更好。
36.实施例2
37.本实施例与实施例1基本相同，其区别在于，如图5所示，所述刷头10设置有两个，所述刷头10之间固定连接，两个所述刷头10 连接后呈波浪形。通过上述结构的设置，处于上方的刷头上的刷毛都向下方的刷头的刷毛倾斜，使用时，所述刷毛的刮檫效果更好，可更有效清洁牙齿。
38.实施例3
39.本实施例与实施例1基本相同，其区别在于，如图6所示，所述刷头10设置有三个，所述刷头10之间固定连接，三个所述刷头10 连接后呈波浪形。处于上方与下方的刷头上的刷毛，均向中间的刷毛倾斜，使用时，所述刷毛的刮檫效果比实施例2更好。
40.使用者在使用新型牙刷时，首先在所述刷毛上添加牙膏后，将所诉刷杆连接有所述底座一端伸入口腔，将所述刷毛与牙齿的表面接触，然后将所述牙刷本体进行推拉，即可对牙齿进行反复刮檫清洁；所述第一区域与所述第五区域的毛束可深入牙缝以及牙齿与牙龈的间隙进行清洁，最后使用适量的水将口腔内的泡沫干净。
41.对于本领域的技术人员来说，可以根据以上的技术方案和构思，给出各种相应的改变和变形，而所有的这些改变和变形，都应该包括在本实用新型权利要求的保护范围之内。
