本实用新型涉及口腔设备领域，具体涉及一种调节式刷头。

背景技术：

现有技术中对不同类型的口腔诊断需要使用不同结构的刷头对口腔病害进行治疗，但是多类别的口腔刷头在单电机作用下反复更换比较麻烦，且多电机的口腔刷头更是占据很大空间不利于对患者进行治疗。

因此，为解决以上问题，需要一种调节式刷头，能够采用单电机配合不同结构的刷头，一次性的对病患进行治疗。

技术实现要素：

有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供调节式刷头，能够采用单电机配合不同结构的刷头，一次性的对病患进行治疗。

本实用新型的调节式刷头，包括插座和设置在插座上的调节机构，所述调节机构为若干组，若干组所述调节机构沿插座径向方向均匀布置，所述调节机构包括调节轴和弹性件，所述调节轴可沿插座径向方向调节的设置在插座上，所述弹性件连接调节轴，所述弹性件为调节轴提供沿插座径向方向调节的力，所述调节轴沿插座径向方向远离插座轴线方向设置有毛刷。

进一步，还包括底板和封板；所述底板和封板沿插座轴向方向分别设置在插座的两侧，所述底板和封板通过固定轴固定连接沿插座径向方向将插座锁紧，所述固定轴设置在底板和/或封板上。

进一步，所述插座由沿插座径向方向连接的若干个连接板构成，所述底板上开设有连接连接板的容纳槽，所述相邻连接板的接触面上沿插座轴向方向开设有锁紧孔，所述固定轴设置在封板上，所述固定轴插入且伸出锁紧孔与底板连接，所述固定轴直径大于锁紧孔直径。

进一步，所述连接板包括相连接的左板和右板，所述左板和右板的接触面上沿插座径向方向开设有活动槽，所述调节轴可在活动槽内沿插座径向方向调节。

进一步，所述左板和右板通过弹性绳连接，所述左板沿插座轴向方向向外突出形成左板凸台，所述右板沿插座轴向方向向外突出形成右板凸台，所述弹性绳连接左板凸台和右板凸台，所述弹性绳具有使左板凸台和右板凸台相互靠近的力。

进一步，所述左板凸台和右板凸台通过弹性绳连接为一组回弹构件，所述回弹构件为若干组，若干组所述回弹构件沿插座径向方向布置在锁紧孔的两侧。

进一步，所述连接板沿插座轴向方向的两侧分别设置有若干组回弹构件。

进一步，所述活动槽为阶梯槽，所述固定轴沿插座径向方向远离阶梯槽一侧设置有阻挡部，所述弹性件为弹簧，所述弹簧设置在阻挡部和阶梯槽之间。

进一步，还包括至少一种刷头，所述刷头插入插座，且所述调节轴抵于刷头的外表面。

进一步，所述刷头穿过插座连接至电机的动力输出端，所述底板上开设有供刷头穿过的通孔。

本实用新型的有益效果是：本实用新型公开的一种调节式刷头，通过设置的插座及插座上的调节机构，可配合多种刷头使用，且由于刷头的置入调节机构会随着刷头结构的改变进行调整，从而实现同一装置不同结构的变换，实现对同一患者不同病患处的合理治疗有效缩短的治疗时间，且更换简易，实用性强。

附图说明

下面结合附图和实施例对本实用新型作进一步描述：

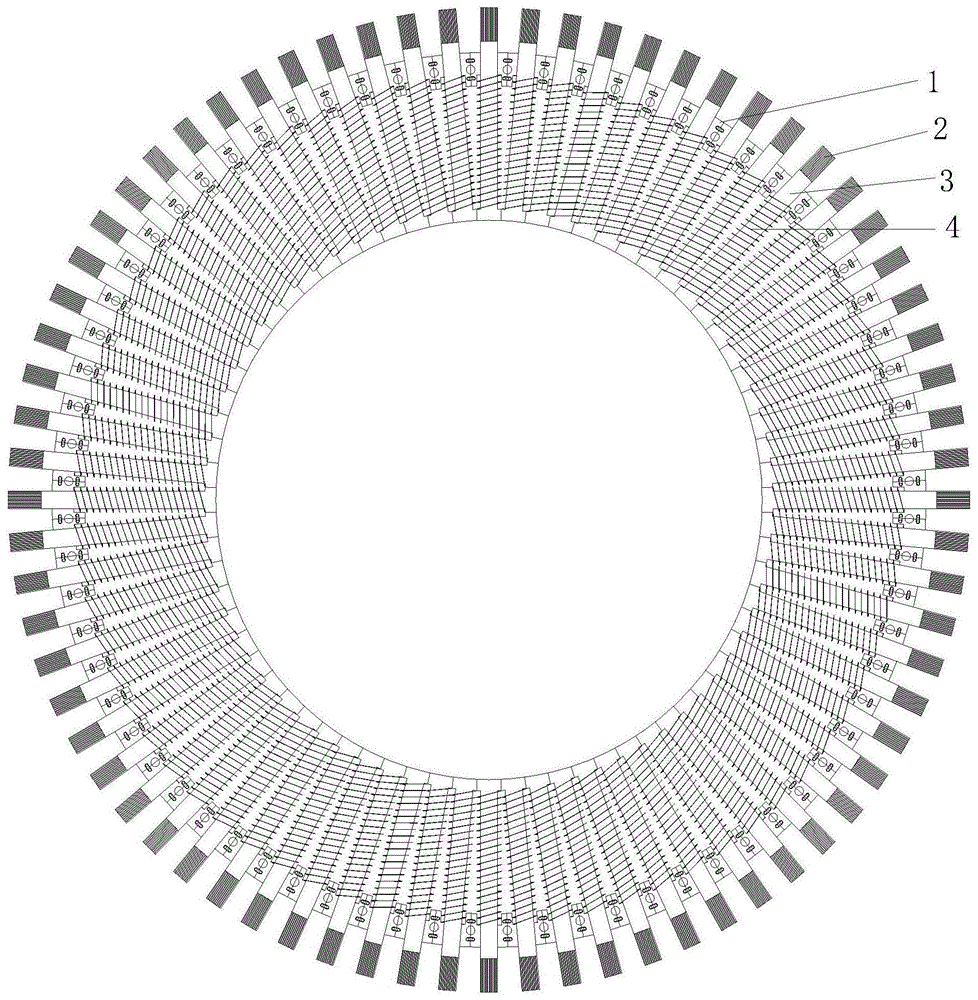

图1为本实用新型的结构示意图；

图2为本实用新型底板的结构示意图；

图3为本实用新型封板的结构示意图；

图4为本实用新型单独调节机构的结构示意图；

图5为图4中a-a向的结构示意图。

具体实施方式

图1为本实用新型的结构示意图，如图所示，本实施例中的调节式刷头包括插座1和设置在插座1上的调节机构，所述调节机构为若干组，若干组所述调节机构沿插座1径向方向均匀布置，且若干组所述调节机构沿插座1轴向方向均匀布置，所述插座1为圆环状结构，所述调节机构包括调节轴3和弹性件4，所述调节轴3可沿插座1径向方向调节的设置在插座1上，所述弹性件4连接调节轴3，所述弹性件4为调节轴3提供沿插座1径向方向调节的力，所述调节轴3沿插座1径向方向远离插座1轴线方向设置有毛刷2，还包括至少一种刷头，所述刷头插入插座1，且所述调节轴3抵于刷头的外表面。根据刷头结构的不同使得调节机构形成不同结构状态的清洁刷头，可在同一设备上对不同刷头进行快速更换，且可对患者不同病患进行有效的治疗，其中所述刷头穿过插座1连接至电机的动力输出端，所述弹性件4可以是弹簧或是弹性橡胶等，具备一定的形变能力及复原效果，以使得便于更换后及时的改变清洁刷头的结构，对患者进行治疗，所述刷头连接至电机的动力输出端为现有技术。

本实施例中，还包括底板15和封板16；所述底板15和封板16沿插座1轴向方向分别设置在插座1的两侧，所述底板15和封板16通过固定轴17固定连接沿插座1径向方向将插座1锁紧，所述固定轴17设置在底板15和/或封板16上，所述和/或的延伸含义为固定轴17即可同时设置在底板15和封板16上，也可分别设置在底板15或封板16上，起到连接和锁紧的作用，锁紧可通过卡扣锁紧或是螺纹锁紧或是现有技术中的按压锁紧均可，在此不再赘述，所述底板15上开设有供刷头穿过的通孔。

本实施例中，所述插座1由沿插座1径向方向连接的若干个连接板构成，所述若干个连接板均为弧形板，以使得构成圆环状的插座1，所述底板15上开设有连接连接板的容纳槽151，也就是说所述连接板设置容纳槽151内，对连接板起到支撑的作用，所述相邻连接板的接触面上沿插座1轴向方向开设有锁紧孔14，所述固定轴17设置在封板16上，所述固定轴17插入且伸出锁紧孔14与底板15连接，所述固定轴17直径大于锁紧孔14直径，且沿插座1轴向方向远离封板16一端为锥形，便于插入至锁紧孔14并将固定轴17锁紧，所述连接板包括相连接的左板11和右板12，所述左板11和右板12的接触面上沿插座1径向方向开设有活动槽5，所述调节轴3可在活动槽5内沿插座1径向方向调节，所述左板11和右板12通过弹性绳13连接，所述左板11沿插座1轴向方向向外突出形成左板凸台111，所述右板12沿插座1轴向方向向外突出形成右板凸台121，所述弹性绳13连接左板凸台111和右板凸台121，所述弹性绳13具有使左板凸台111和右板凸台121相互靠近的力。所述左板凸台111和右板凸台121上均开设有连接弹性绳13防止弹性绳13脱离的限制槽，当固定轴17插入至锁紧孔14时左板11和右板12相互远离对调节轴3进行锁紧，拔出固定轴17时即由弹性绳13使左板11和右板12相互靠近对调节轴3松开，以使得调节轴3在弹性件4的作用下复位，本方案仅采用机械式的方法锁紧，对固定轴17锁紧部分结构不唯一还可为电动锁紧，在此不再赘述。

本实施例中，所述左板凸台111和右板凸台121通过弹性绳13连接为一组回弹构件，所述回弹构件为若干组，若干组所述回弹构件沿插座1径向方向布置在锁紧孔14的两侧。本方案沿插座1轴向方向的两侧分别设置两组回弹构件，且位于同侧的回弹构件沿插座1径向方向分布在锁紧孔14的两侧，对于回弹构件组数的布置不唯一，也可设置多组，起到稳定连接的效果，在此不再赘述。

本实施例中，所述连接板沿插座1轴向方向的两侧分别设置有若干组回弹构件。

本实施例中，所述活动槽5为阶梯槽，所述固定轴17沿插座1径向方向远离阶梯槽一侧设置有阻挡部6，所述弹性件4为弹簧，所述弹簧外套于固定轴17，所述弹簧设置在阻挡部6和阶梯槽之间。开设阶梯槽配合阻挡部6进一步将弹簧限制，防止发生脱落的现象，且弹簧的形变效果及回弹效果优异。

最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
