本实用新型涉及鞋加工辅助装置技术领域，特别是涉及一种制鞋用胶刷。

背景技术：

在制鞋加工过程中，需要通过胶刷来实现一些鞋体部件的粘接。例如在对鞋底进行上胶时，需要使用扁平的鞋胶刷一边蘸一下鞋胶，一边在鞋底上涂刷上胶。

胶刷在长时间使用下，胶刷上的刷毛会出现脱落情况，刷毛的柔软度也会受到影响，进而影响刷胶效果。手工制鞋中，胶刷是大量使用的，若长期采用一次性使用的胶刷会造成资源浪费，增加了制鞋的加工成本。

技术实现要素：

针对上述存在的技术问题，本实用新型的目的是：提出了一种制鞋用胶刷，该胶刷的刷毛可以更换，且更换方便快捷，有效满足制鞋过程的使用需求。

本实用新型的技术j9九游会真人的解决方案是这样实现的：一种制鞋用胶刷，包括手握部、刷胶部和环体；所述手握部包括杆体、设置于杆体外侧面上的凹陷部以及与杆体相连的连接部；

所述连接部上沿第一方向设有插接通道；

所述刷胶部包括插接件、设置于插接件上的配合件以及与插接件相连的刷毛组件；

所述插接件与插接通道沿第一方向插接，并具有插接位置；

在所述插接位置，所述配合件位于所述凹陷部中；

所述环体套设于杆体上，且与杆体螺纹连接，用于在所述插接位置限制配合件在第一方向上移动。

进一步的，所述杆体上设有手柄。

进一步的，所述插接通道的至少一端敞口设置；所述插接通道包括用于与插接件插接配合的第一通道和用于避让配合件的第二通道。

进一步的，所述刷毛组件包括与插接件连接的延伸部、与延伸部连接的刷毛固定部和分布于刷毛固定部上的刷毛；所述插接通道包括用于避让延伸部的第三通道。

进一步的，所述连接部上位于所述杆体的两侧均设有插接通道；对应所述插接通道设有刷胶部；所述杆体外侧面上对应每侧所述插接通道设有凹陷部。

进一步的，所述环体的外侧面上设有凸起。

由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：本实用新型通过连接部和插接件的配合使用，使得刷胶部能够以插接的方式与手握部相连接。通过配合件和环体的配合使用，当配合件进入到凹陷部中时，环体移动至凹陷部位置处，从而能够限制配合件在第一方向上移动，使得刷胶部能够与手握部相固定。上述方式的结合，刷胶部能够以可拆卸的方式安装于手握部上，便于刷毛组件的更换，有效满足制鞋过程的使用需求。

附图说明

下面结合附图对本实用新型技术方案作进一步说明：

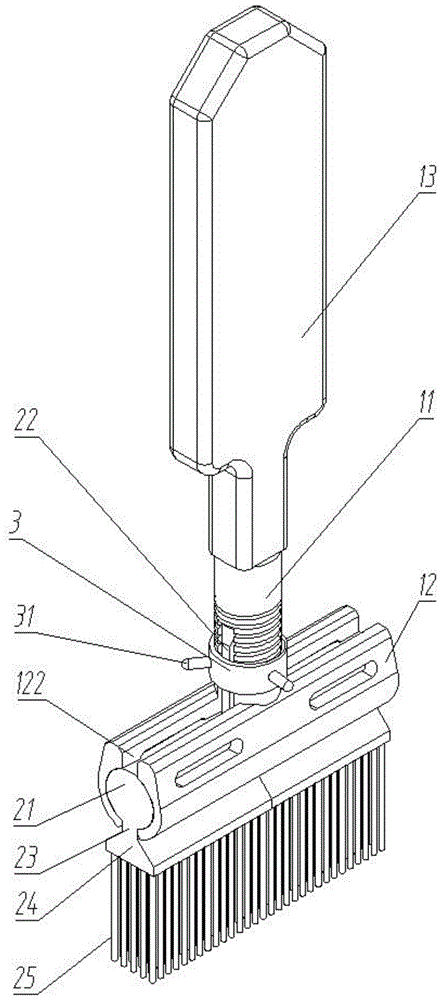

图1为本实用新型的整体结构的三维结构示意图；

图2为图1中的手握部和刷胶部相互分离时的三维结构示意图；

图3为本实用新型的手握部的三维结构示意图；

图4为图3的侧视图结构示意图；

图5为本实用新型的刷胶部的三维结构示意图；

其中：1、手握部；11、杆体；111、凹陷部；112、海绵垫；12、连接部；121、第一通道；122、第二通道；123、第三通道；2、刷胶部；21、插接件；22、配合件；23、延伸部；23、刷毛固定部；24、刷毛；3、环体；31、凸起。

具体实施方式

下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1-5所示为本实用新型所述的一种制鞋用胶刷，包括手握部1、刷胶部2和环体3。手握部1包括杆体11、加工在杆体11外侧面上的凹陷部111以及与杆体11相连的连接部12。其中，凹陷部111为条形槽状结构，其长度方向与杆体11的中心轴线方向相一致。该连接部12连接与杆体11的一端，连接部12具有一定的长度，其与杆体11相互垂直连接。

连接部12上加工有插接通道。该插接通道沿连接部12的长度方向延伸。插接通道的至少一端在连接部12的端面上形成敞口。该插接通道包括形成于连接部12内部的第一通道121、形成于连接部12的上侧面上的第二通道122以及形成于连接部12的下侧面上的第三通道123。第二通道122以及第三通道123分别与第一通道121相连通。该第一通道121与插接件21相适配。

刷胶部2包括插接件21、安装于插接件21上的配合件22以及与插接件21相连的刷毛组件。如图5所示，配合件22安装于插接件21的上侧，且朝预定方向延伸，刷毛组件安装于插接件21的下侧。其中，该刷毛组件包括与插接件21的下侧相连的延伸部23、与延伸部23相连的刷毛固定部24以及分布于刷毛固定部24底面上的刷毛25。

上述的插接件21与插接通道沿第一方向(连接部21的长度方向)插接，并具有插接位置。在插接件21到达插接位置时，配合件22能够以间隙配合的方式进入到前述的凹陷部111中。具体的，在插接件21沿第一方向插接时，插接件21与第一通道121相适配，以沿第一通道121插接。配合件22对应第二通道122，在插接过程中能够在第二通道122内自由移动。延伸部23对应第三通道123，在插接过程中能够在第三通道123内自由移动。

前述的环体3套装在杆体11上，且与杆体11螺纹连接，用于在前述的插接位置限制配合件22在第一方向上移动。具体的，在插接件21到达插接位置时，旋拧环体3，使得环体3移动至凹陷部111处。环体3包围在凹陷部111的外围，从而将配合件22限位在环体3和凹陷部111之间。使得配合件22不会在第一方向上移动。通过合理设计配合件22的尺寸，在被限位时，环体3与配合件22卡接，从而使得配合件22被固定于凹陷部111中。配合件22的自由端上设计有倒角，以便于环体3移动至凹陷部111的外侧位置。在凹陷部111的底面上安装有海绵垫112。在配合件22进入到凹陷部111中时，配合件112抵接到海绵垫112上，海绵垫112提供一定的弹力作用，使得配合件112具有一定的活动空间。

在杆体11上安装有手柄13。该手柄13为扁平状，满足操作人员手握的需求。环体3的外侧面上加工有若干个凸起31。该凸起31能够便于操作人员旋转手柄13。

在具体设计时，连接部21上位于杆体11的两侧均加工有插接通道。对应插接通道安装有刷胶部2。杆体11外侧面上对应每侧插接通道加工有凹陷部111。通过上述结构设计，当刷毛25的局部出现脱落等问题是，可以单独更换其中一侧的刷胶部2，以满足刷毛25的更换需求。

如图2所示，在安装刷毛25时，先将刷胶部2插入到插接通道中，其中插接件21在第一通道121中沿第一方向移动，配合件22在第二通道122中活动，延伸部23在第三通道123活动。在插接件21插接到预定位置时，该配合件22同步进入到凹陷部111中。旋拧环体3，使得环体3移动至凹陷部111处。环体3包围在凹陷部111的外围，从而将配合件22限位在环体3和凹陷部111之间，进而刷胶部2整体被固定在连接部12上。通过上述结构设计，刷胶部2能够以可拆卸的方式安装于手握部1上，便于刷毛组件的更换，有效满足制鞋过程的使用需求。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
