1.本实用新型属于日常清洁用具技术领域，特指一种电动瓶刷。


背景技术：

2.人们在日常生活中常常会遇到需要清洗小口径的瓶子、杯子或长管类器皿，这类容器的清洗十分困难，特别是内壁上的污垢很难清洗干净，人们通常是直接用清水冲洗或是用细长的小杆如筷子顶着布条等柔性织物伸入容器内部进行擦洗，亦或是借助奶瓶刷通过旋转刷柄对容器内壁进行清洗，由于人为控制筷子或刷柄的力量和方向等具有不确认性，在清洗过程中会产生很多卫生死角，结果不但费时费力，而且还达不到我们所需要的清洗效果，如果是盛装食物的容器，如奶瓶等，则更易使食物污染，导致滋生细菌，影响使用者的身体健康。
3.随着小口径容器在人们生活中出现的越来越频繁和人们对于健康的重视，市面上也零星出现了一些电动奶瓶刷用于小口径容器的清洗，例如，中国实用新型专利授权公告号：cn210353689u公开了一种电动奶瓶刷，其包括本体、电机、支架、毛刷固定组件和刷头，所述电机通过支架固定设于本体内，所述毛刷固定组件包括压环、卡座和弹性件，所述卡座后端与所述电机的输出轴固定连接，所述卡座前端设有若干弹片，若干所述弹片围合形成安装腔，所述刷头可拆卸地安装在所述安装腔内，各个所述弹片之间具有间隙，弹性件套设在所述卡座后端外侧，所述压环套设在所述卡座上且与所述弹性件抵接。
4.上述技术方案虽然可以较快的清刷小口径容器，但是还是存在以下不足：第一，由于电机直接驱动刷头的转速较快，而小口径容器大部分是玻璃材质，刷头对容器内壁的不断地碰撞和冲击，多次使用以后容易造成小口径容器的破裂，另外，在清洗过程中由于一只手拿着小口径容器，另一只拿着电动奶瓶刷，由于刷头对容器内壁的碰撞和冲击，也容易出现小口径容器从手中滑落破碎的情况；第二，由于刷头是可拆卸地安装在若干弹片围合形成的安装腔内，由于电机直接驱动刷头的转速较快，多次使用以后，使用过程中会存在刷头相对于安装腔的旋转运动，造成刷头与电机输出轴的运动不同步的情况，影响清洗效果，甚至可能出现刷头飞出安装腔的情况。


技术实现要素：

5.本实用新型的目的是为了解决背景技术中电动奶瓶刷存在的不足，提供一种电动瓶刷，电机输出轴通过减速齿轮组与刷头相连接，使得电机驱动刷头的转速适中，传动轴与刷头的固定牢固，不会出现相对转动或脱离的情况。
6.本实用新型的目的是这样实现的：一种电动瓶刷，包括壳体，所述壳体内设置有供电装置和与供电装置电性连接的传动装置，传动装置通过固定件连接有刷头，所述传动装置包括电机和齿轮减速组，齿轮减速组的输入齿轮与电机的输出轴相啮合，齿轮减速组的输出齿轮的转轴与固定件的另一端固定连接后穿设入刷头内。
7.在上述的电动瓶刷中，所述固定件的一端设置有十字型凹槽，所述刷头的一端设
置有与十字型凹槽配合的十字型卡块。
8.在上述的电动瓶刷中，所述固定件的另一端设置有与十字型凹槽相连通的安装孔，所述十字型卡块上设置有与齿轮减速组的输出齿轮的转轴相适配的固定孔。
9.在上述的电动瓶刷中，在所述十字型卡块和十字型凹槽连接后的缝隙处注入固定胶，在固定胶固化后，所述刷头、固定件和齿轮减速组的输出齿轮的转轴形成一体结构。
10.在上述的电动瓶刷中，所述齿轮减速组包括依次传动相连的双联输入齿轮、第一双联齿轮、第二双联齿轮和输出减速齿轮，所述双联输入齿轮的小齿轮与第一双联齿轮的大齿轮相啮合，所述第一双联齿轮的小齿轮与第二双联齿轮的大齿轮相啮合，所述第二双联齿轮的小齿轮与输出减速齿轮相啮合，其中，输出减速齿轮的直径大于双联输入齿轮的大齿轮、第一双联齿轮的大齿轮以及第二双联齿轮的大齿轮。
11.在上述的电动瓶刷中，所述壳体包括可拆卸连接的上壳体和下壳体，下壳体的顶部设置有承托部，承托部与上壳体形成容置腔，容置腔内设置有支架，所述电机和齿轮减速组设置在支架上，所述上壳体的顶部设置有用于刷头伸出的通孔，通孔向内延伸形成有防护罩，所述固定件设置于支架的上方并位于防护罩内。
12.在上述的电动瓶刷中，所述下壳体内设置有电池盒，所述下壳体的底部设置有与电池盒的配合的电池盒盖，所述下壳体的外圆周上活动设置有电池开关；所述供电装置为可反复使用的充电电池或一次性电池，当采用充电电池时，所述壳体上设置有电池充电接口。
13.在上述的电动瓶刷中，所述上壳体和下壳体采用螺纹连接，所述下壳体的底部可拆卸设置有底盖，所述电池盒盖设置在底盖上。
14.在上述的电动瓶刷中，所述下壳体的下部设置有握持部，下壳体的上部与握持部交界处设置有呈收窄状的台阶，使得握持部的直径变小。
15.在上述的电动瓶刷中，所述刷头上设置有塑料丝、海绵、棕榈丝、金属丝或者塑料丝与海绵的组合。
16.本实用新型相比现有技术突出且有益的技术效果是：本实用新型的电动瓶刷的电机输出轴通过减速齿轮组与刷头相连接，通过多级齿轮减速后，使得电机驱动刷头的转速适中，减少了刷头与容器内壁之间的摩擦损耗，且不会造成小口径容器的破裂，在实现操作简单、省时省力、清洗效果好的情况下也延长了小口径容器以及电动瓶刷的使用寿命；另外，所述固定件的一端设置有十字型凹槽，所述刷头的一端设置有与十字型凹槽配合的十字型卡块，并且进一步地在所述十字型卡块和十字型凹槽连接后的缝隙处注入固定胶，使得刷头与输出齿轮的转轴的固定更加牢固，避免了刷头出现与电机不同步的相对转动情况，保证了电动瓶刷的刷洗效果，同时延长了产品的使用寿命。
附图说明

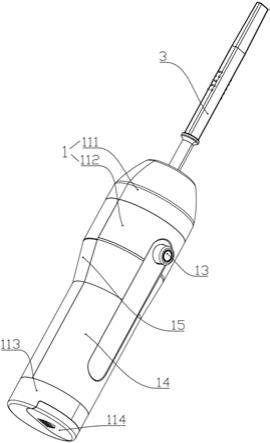

17.图1是本实用新型的结构示意图之一。
18.图2是本实用新型的剖视图。
19.图3是本实用新型的结构示意图之二。
20.图4是本实用新型的结构示意图之三。
21.图5是本实用新型的结构示意图之四。
22.图中标号所表示的含义：
[0023]1‑
壳体；111
‑
上壳体；112
‑
下壳体；113
‑
底盖；114
‑
电池盒盖；
[0024]2‑
固定件；3
‑
刷头；4
‑
电机；5
‑
齿轮减速组；511
‑
双联输入齿轮；
[0025]
512
‑
第一双联齿轮；513
‑
第二双联齿轮；514
‑
输出减速齿轮；
[0026]6‑
十字型凹槽；7
‑
十字型卡块；8
‑
承托部；9
‑
容置腔；10
‑
支架；
[0027]
11
‑
防护罩；12
‑
电池盒；13
‑
电池开关；14
‑
握持部；15
‑
台阶；
[0028]
16
‑
安装孔；17
‑
固定孔。
具体实施方式
[0029]
下面结合具体实施例对本实用新型作进一步描述：
[0030]
一种电动瓶刷，参照图1
‑
5，包括壳体1，所述壳体1内设置有供电装置和与供电装置电性连接的传动装置，所述传动装置包括电机4和齿轮减速组5，所述齿轮减速组5包括依次传动相连的双联输入齿轮511、第一双联齿轮512、第二双联齿轮513和输出减速齿轮514，所述双联输入齿轮511的小齿轮与第一双联齿轮512的大齿轮相啮合，所述第一双联齿轮512的小齿轮与第二双联齿轮513的大齿轮相啮合，所述第二双联齿轮513的小齿轮与输出减速齿轮514相啮合，其中，输出减速齿轮514的直径大于双联输入齿轮511的大齿轮、第一双联齿轮512的大齿轮以及第二双联齿轮513的大齿轮，其中，双联输入齿轮511为齿轮减速组5的输入齿轮，双联输入齿轮511的大齿轮与电机4的输出轴相啮合，输出减速齿轮514为齿轮减速组5的输出齿轮，输出减速齿轮514为单个齿轮结构；传动装置通过固定件2连接有刷头3，所述固定件2的一端设置有十字型凹槽6，所述刷头3的一端设置有与十字型凹槽6配合的十字型卡块7，所述固定件2的另一端设置有与十字型凹槽6相连通的安装孔16，所述十字型卡块7上设置有与齿轮减速组5的输出齿轮的转轴相适配的固定孔17，更进一步地，在所述十字型卡块7和十字型凹槽6连接后的缝隙处注入固定胶，在固定胶固化后，所述刷头3、固定件2和齿轮减速组5的输出齿轮的转轴形成一体结构，齿轮减速组5的输入齿轮与电机4的输出轴相啮合，齿轮减速组5的输出齿轮的转轴与固定件2的另一端固定连接后穿设入刷头3内。电动瓶刷的电机4的输出轴通过减速齿轮组5与刷头3相连接，通过多级齿轮减速后，使得电机4驱动刷头3的转速适中，减少了刷头3与容器内壁之间的摩擦损耗，且不会造成小口径容器的破裂，在实现操作简单、省时省力、清洗效果好的情况下也延长了小口径容器以及电动瓶刷的使用寿命；另外，所述固定件2的一端设置有十字型凹槽6，所述刷头的一端设置有与十字型凹槽6配合的十字型卡块7，并且进一步地在所述十字型卡块7和十字型凹槽6连接后的缝隙处注入固定胶，使得刷头3与输出齿轮的转轴的固定更加牢固，避免了刷头3出现与电机4不同步的相对转动情况，保证了电动瓶刷的刷洗效果，同时延长了产品的使用寿命。
[0031]
在上述的电动瓶刷中，所述壳体1包括可拆卸连接的上壳体111和下壳体112，下壳体112的顶部设置有承托部8，承托部8呈圆环型，便于电机4固定在支架10后露出承托部8，承托部8与上壳体111形成容置腔9，容置腔9内设置有支架10，所述电机4和齿轮减速组5设置在支架10上，所述上壳体111的顶部设置有用于刷头3伸出的通孔，通孔向内延伸形成有防护罩11，所述固定件2设置于支架10的上方并位于防护罩11内；所述下壳体112内设置有电池盒12，所述下壳体112的底部设置有与电池盒12的配合的电池盒盖114，所述下壳体112
的外圆周上活动设置有电池开关13；所述供电装置为可反复使用的充电电池或一次性电池，当采用充电电池时，所述壳体1上设置有电池充电接口；所述上壳体111和下壳体112采用螺纹连接，所述下壳体112的底部可拆卸设置有底盖113，所述电池盒盖114设置在底盖113上；所述下壳体112的下部设置有握持部14，下壳体112的上部与握持部14交界处设置有呈收窄状的台阶15，使得握持部14的直径变小，方便握持操作。本实施例的电动瓶刷结构紧凑，使得电动瓶刷整体更加小巧，并且方便拆装检修和更换零部件，支架10位于容置腔9内，其顶部阻隔了上壳体111与下壳体112的空间，支架10与下壳体112的内壁过盈配合形成密封的整体，具有防水密封的效果，进一步地，可以在上壳体111上设置密封圈，密封圈抵接在支架10与下壳体112内壁抵接处的顶部，能进一步增强防水密封的效果。
[0032]
在上述的电动瓶刷中，所述刷头3上设置有塑料丝、海绵、棕榈丝、金属丝或者塑料丝与海绵的组合。塑料丝、棕榈丝或金属丝材料制成的刷头，可紧密贴合瓶壁，能快速清洁瓶内的各个角落，海绵容易刮掉大块的顽固污迹，细密的海绵可清洗的更彻底细致，可根据不同情况选用。
[0033]
上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
