本实用新型涉及环保技术领域，具体为一种便于进行清洁的环保性牙刷。

背景技术：

牙刷是一种清洁用品，为手柄式刷子，用于在刷子上添加牙膏，然后反复刷洗牙齿各个部位，在人们的日常生活中会经常使用到，随着人们生活水平的提高，卫生健康的观念也越发重视，出现了许多不同类型的牙刷。

然而，现有的简易式牙刷在使用的过程中存在以下的问题：(1)牙刷在日常的使用过程中对牙齿的污垢进行清洁，然而存在较大一部分污垢在清洁的过程中滞留在牙刷的头部，对于刷毛部分可以通过清水冲洗，但是位于底刷毛底部的位置却很难进行清洁，卫生环保性较差；(2)牙刷在不使用状态下通常直接暴露在外，容易导致灰尘的污染。为此，需要设计相应的技术方案解决存在的技术问题。

技术实现要素：

本实用新型的目的在于提供一种便于进行清洁的环保性牙刷，解决了牙刷在日常的使用过程中对牙齿的污垢进行清洁，然而存在较大一部分污垢在清洁的过程中滞留在牙刷的头部，对于刷毛部分可以通过清水冲洗，但是位于底刷毛底部的位置却很难进行清洁，卫生环保性较差，这一技术问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于进行清洁的环保性牙刷，包括牙刷，所述牙刷为三段式结构且由牙刷头、牙刷杆体和牙刷保护盖组成，所述牙刷头包括与牙刷杆体一体成型的基板和活动安装于基板上的毛刷板，所述基板的表面加工成型有对接槽，所述对接槽的表面均匀设置有若干组凸状塞垫，所述毛刷板位于对接槽内且表面均匀设置有若干组刷毛，所述毛刷板的上端与对接槽的内壁通过合页转动连接且下端与对接槽之间连接有挤压弹簧，所述毛刷板的表面均匀开设有若干组槽孔且末端固定有卡板，所述卡板的下方开设有u型槽且中部开设有限位孔，所述u型槽卡扣于牙刷杆体的表面，所述牙刷杆体的上端开设有导向槽，所述导向槽的内部设置有复位弹簧，所述复位弹簧的外侧设置有滑块，所述滑块的外端呈倾斜状连接有限位插杆，所述限位插杆的外端穿插于限位孔内，所述牙刷保护盖通过合页活动安装于牙刷杆体上。

作为本实用新型的一种优选实施方式，若干组所述凸状塞垫与若干组槽孔相对应，所述凸状塞垫采用橡胶材料。

作为本实用新型的一种优选实施方式，若干组所述槽孔均匀开设于刷毛之间。

作为本实用新型的一种优选实施方式，所述牙刷保护盖包括连接杆和位于连接杆末端的保护盖板，所述牙刷杆体的表面还开设有配合保护盖板使用的收纳槽。

作为本实用新型的一种优选实施方式，所述保护盖板的内径规格与牙刷头的外径相同。

与现有技术相比，本实用新型的有益效果如下：

1.本方案设计了一种方便进行清洁的牙刷，将牙刷的头部位置设计为双层结构并通过卡扣结构进行固定，当需要进行清洁时，可以将牙刷头部的两个部分进行分离，从而方便对刷毛底部位置进行更好的清洁目的，提高牙刷的卫生性和环保性。

2.在牙刷的杆体部位设计有对牙刷头部进行保护的盖板机构，可以提高常规状态下，牙刷头部的清洁度。

附图说明

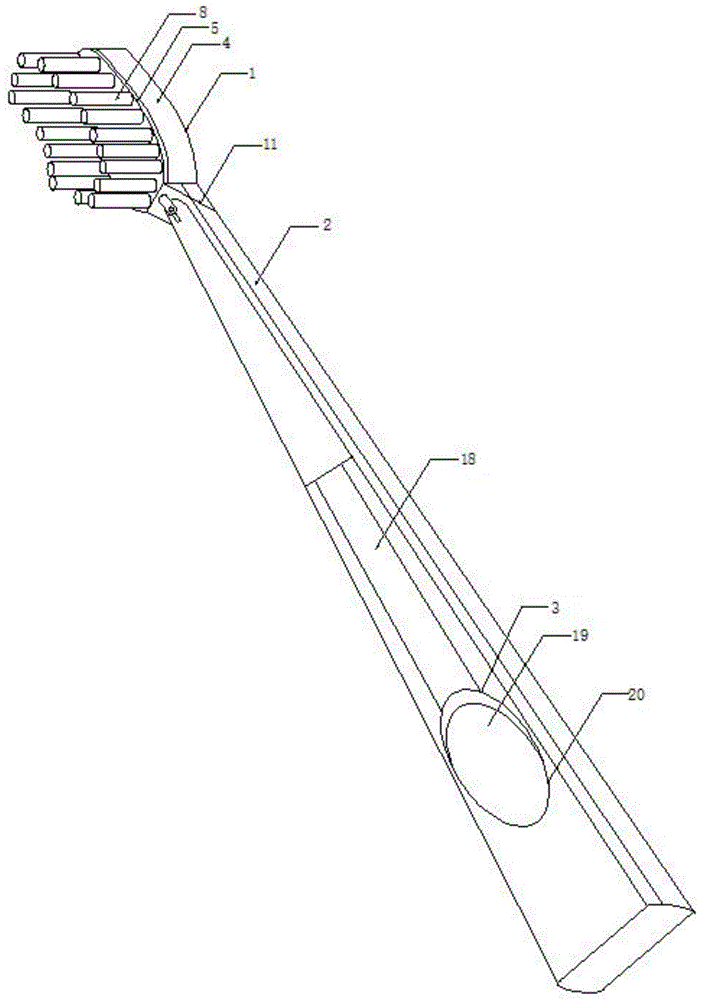

图1为本实用新型的整体结构图；

图2为本实用新型所述基板结构图；

图3为本实用新型所述毛刷板背面结构图；

图4为本实用新型所述卡板结构图。

图中:1、牙刷头；2、牙刷杆体；3、牙刷保护盖；4、基板；5、毛刷板；6、对接槽；7、凸状塞垫；8、刷毛；9、挤压弹簧；10、槽孔；11、卡板；12、u型槽；13、限位孔；14、导向槽；15、复位弹簧；16、滑块；17、限位插杆；18、连接杆；19、保护盖板；20、收纳槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种便于进行清洁的环保性牙刷，包括牙刷，牙刷为三段式结构且由牙刷头1、牙刷杆体2和牙刷保护盖3组成，牙刷头1包括与牙刷杆体2一体成型的基板4和活动安装于基板4上的毛刷板5，基板4的表面加工成型有对接槽6，对接槽6的表面均匀设置有若干组凸状塞垫7，毛刷板5位于对接槽6内且表面均匀设置有若干组刷毛8，毛刷板5的上端与对接槽6的内壁通过合页转动连接且下端与对接槽6之间连接有挤压弹簧9，毛刷板5的表面均匀开设有若干组槽孔10且末端固定有卡板11，卡板11的下方开设有u型槽12且中部开设有限位孔13，u型槽12卡扣于牙刷杆体2的表面，牙刷杆体2的上端开设有导向槽14，导向槽14的内部设置有复位弹簧15，复位弹簧15的外侧设置有滑块16，滑块16的外端呈倾斜状连接有限位插杆17，限位插杆17的外端穿插于限位孔13内，牙刷保护盖3通过合页活动安装于牙刷杆体2上。

进一步改进地，如图2和3所示：若干组凸状塞垫7与若干组槽孔10相对应，凸状塞垫7采用橡胶材料，便于凸状塞垫7填充槽孔10内。

进一步改进地，如图1所示：若干组槽孔10均匀开设于刷毛8之间。

进一步改进地，如图1所示：牙刷保护盖3包括连接杆18和位于连接杆18末端的保护盖板19，牙刷杆体2的表面还开设有配合保护盖板19使用的收纳槽20，当需要使用牙刷时将牙刷保护盖3进行翻转，并使得保护盖板19收纳入收纳槽20内。

具体地，保护盖板19的内径规格与牙刷头1的外径相同，这样的设计方式便于保护盖板19卡扣于牙刷头1上，达到保护的目的。

在使用时：本实用新型当需要对牙刷头1进行清洁时，首先通过清水对毛刷8部分进行冲洗处理，然后拉动滑块16顺着导向槽14向外侧移动，使得限位插杆17脱离限位孔13内，然后在挤压弹簧9自身弹力的作用下，毛刷板5以上端为中心翻转打开，使得夹板4与毛刷板5向分离，位于毛刷板5槽孔10内的凸状塞垫7裸露出来，对该部分的凸状塞垫7进行清洗处理，从而达到对牙刷头1缝隙内的部分进行清洁处理，清洁完毕后，将毛刷板5闭合，并通过喜爱为插杆17插入限位孔13内，即可完成安装，最后翻转牙刷保护盖3，使得保护盖板19覆盖在牙刷头1上即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

技术特征：

1.一种便于进行清洁的环保性牙刷，包括牙刷，其特征在于：所述牙刷为三段式结构且由牙刷头(1)、牙刷杆体(2)和牙刷保护盖(3)组成，所述牙刷头(1)包括与牙刷杆体(2)一体成型的基板(4)和活动安装于基板(4)上的毛刷板(5)，所述基板(4)的表面加工成型有对接槽(6)，所述对接槽(6)的表面均匀设置有若干组凸状塞垫(7)，所述毛刷板(5)位于对接槽(6)内且表面均匀设置有若干组刷毛(8)，所述毛刷板(5)的上端与对接槽(6)的内壁通过合页转动连接且下端与对接槽(6)之间连接有挤压弹簧(9)，所述毛刷板(5)的表面均匀开设有若干组槽孔(10)且末端固定有卡板(11)，所述卡板(11)的下方开设有u型槽(12)且中部开设有限位孔(13)，所述u型槽(12)卡扣于牙刷杆体(2)的表面，所述牙刷杆体(2)的上端开设有导向槽(14)，所述导向槽(14)的内部设置有复位弹簧(15)，所述复位弹簧(15)的外侧设置有滑块(16)，所述滑块(16)的外端呈倾斜状连接有限位插杆(17)，所述限位插杆(17)的外端穿插于限位孔(13)内，所述牙刷保护盖(3)通过合页活动安装于牙刷杆体(2)上。

2.根据权利要求1所述的一种便于进行清洁的环保性牙刷，其特征在于：若干组所述凸状塞垫(7)与若干组槽孔(10)相对应，所述凸状塞垫(7)采用橡胶材料。

3.根据权利要求2所述的一种便于进行清洁的环保性牙刷，其特征在于：若干组所述槽孔(10)均匀开设于刷毛(8)之间。

4.根据权利要求1所述的一种便于进行清洁的环保性牙刷，其特征在于：所述牙刷保护盖(3)包括连接杆(18)和位于连接杆(18)末端的保护盖板(19)，所述牙刷杆体(2)的表面还开设有配合保护盖板(19)使用的收纳槽(20)。

5.根据权利要求4所述的一种便于进行清洁的环保性牙刷，其特征在于：所述保护盖板(19)的内径规格与牙刷头(1)的外径相同。

技术总结
本实用新型公开了一种便于进行清洁的环保性牙刷，包括牙刷，牙刷为三段式结构且由牙刷头、牙刷杆体和牙刷保护盖组成，牙刷头包括与牙刷杆体一体成型的基板和活动安装于基板上的毛刷板，基板的表面加工成型有对接槽，对接槽的表面均匀设置有若干组凸状塞垫，毛刷板位于对接槽内且表面均匀设置有若干组刷毛，毛刷板的上端与对接槽的内壁通过合页转动连接且下端与对接槽之间连接有挤压弹簧，毛刷板的表面均匀开设有若干组槽孔且末端固定有卡板。本实用新型将牙刷的头部位置设计为双层结构并通过卡扣结构进行固定，当需要进行清洁时，可以将牙刷头部的两个部分进行分离，从而方便对刷毛底部位置进行更好的清洁目的，提高牙刷的卫生性和环保性。

技术研发人员：汪洋
受保护的技术使用者：予齿匠电子科技(上海)有限公司
技术研发日：2020.10.29
技术公布日：2021.07.20
