本实用新型涉及洁面仪技术领域，具体为一种可快速更换清洁头的洁面仪。

背景技术：

洁面仪是一个美容保健工具，洁面仪具有激光疗法、微波设备、各色光照射方式、微震动方式、电流和电脉冲方式等功能，满足用户的不同需求。

现在的洁面仪在使用一段时间后清洁头会受到磨损，同时也会有存在细菌，为了不影响后续的使用，往往需要对洁面仪清洁头进行更换，但是现在的洁面仪清洁头都是采取螺栓进行固定，这样拆装不方面，拆卸速度慢，同时拆装时容易将小螺栓丢失，不方便使用。

技术实现要素：

本实用新型的目的在于提供一种可快速更换清洁头的洁面仪，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可快速更换清洁头的洁面仪，包括一个手持座，所述手持座内部设有一个安装机构，所述安装机构内部设有一个卡接机构，所述卡接机构一侧外部设有一个按压机构，位于所述安装机构中间的手持座设有一个磁力机构，所述卡接机构远离两个按压机构的一侧设有一个清理机构。

优选的，所述安装机构包括两个安装槽，两个所述安装槽相远离一端均贯穿开设有一个安装孔，两个所述安装槽远离两个安装孔的一侧靠近下端的位置均贯穿开设有一个滑动孔。

优选的，所述卡接机构包括两个第一转轴，两个所述第一转轴固定连接在两侧安装槽中部内槽壁，两个所述第一转轴上均固定套接有一块转动板，两块所述转动板靠近两个滑动孔一侧相向一端均开设有一个卡槽，两块所述转动板和两个卡槽相对应位置的相对一端均固定连接有一个弹簧，两个所述弹簧远离两块所述转动板的一端固定连接在两个安装槽内槽壁上。

优选的，所述按压机构包括两个第二转轴，两个所述第二转轴固定连接在两块转动板远离两个卡槽一侧的相对一端，两个所述第二转轴远离两块转动板的一端均固定连接有一根按压杆，两根所述按压杆远离两个第二转轴的一端穿过两个安装孔并延伸至手持座外。

优选的，所述磁力机构包括一个磁力槽，所述磁力槽开设在手持座远离两个安装孔一侧中部，所述磁力槽槽底固定连接有一个第一磁块。

优选的，所述清理机构包括两个卡块，两个所述卡块活动卡接在两个卡槽内，两个所述卡块相向一端均固定连接有一根活动杆，两根活动杆靠近两个滑动孔的一侧穿过两个滑动孔并延伸至手持座外，且两根所述活动杆共同固定连接有一个清理头，所述清理头和第一磁块相对应的位置固定连接有一个第二磁块，所述第二磁块延伸至磁力槽内并磁性连接在第一磁块上，且所述清理头远离手持座的一侧固定连接有若干个清理刷。

与现有技术相比，本实用新型的有益效果是：本实用新型一种可快速更换清洁头的洁面仪，通过设置按压杆和第二转轴方便在安装槽内部按压转动板，从而通过两个第一转轴将卡槽从两个卡块中移走，从而可以快速拆卸，通过设置磁力槽、第一磁块和第二磁块可以初步增加清理头的稳定性，同时通过两个弹簧的弹性作用方便对卡块进行限位，进一步增加安装的稳定性，方便快速拆装，使用方便。

附图说明

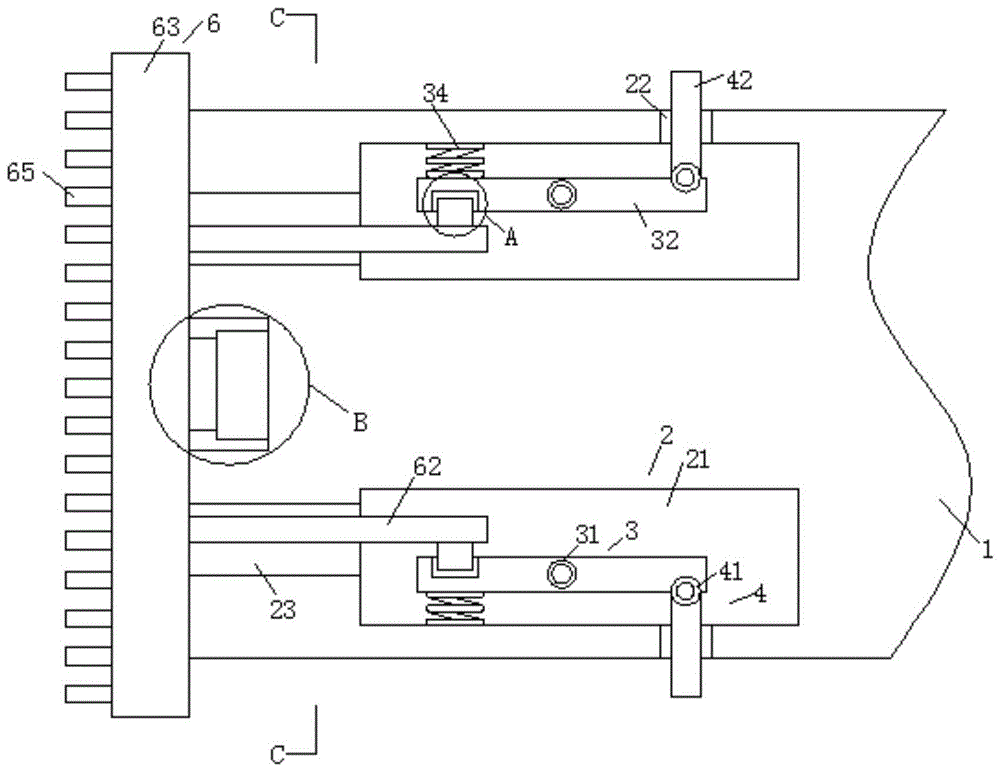

图1为本实用新型的整体剖视结构示意图；

图2为本实用新型图1中a部分的放大结构示意图；

图3为本实用新型图1中b部分的放大结构示意图；

图4为本实用新型清理头的正视立体结构示意图；

图5为本实用新型图1中沿c-c方向的剖视结构示意图。

图中：1、手持座；

2、安装机构；21、安装槽；22、安装孔；23、滑动孔；

3、卡接机构；31、第一转轴；32、转动板；33、卡槽；34、弹簧；

4、按压机构；41、第二转轴；42、按压杆；

51、磁力槽；52、第一磁块；

6、清理机构；61、卡块；62、活动杆；63、清理头；64、第二磁块；65、清理刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种可快速更换清洁头的洁面仪，包括一个手持座1，手持座1内部设有一个安装机构2，安装机构2内部设有一个卡接机构3，卡接机构3一侧外部设有一个按压机构4，位于安装机构2中间的手持座1设有一个磁力机构，卡接机构3远离两个按压机构4的一侧设有一个清理机构6。

安装机构2包括两个安装槽21，两个安装槽21相远离一端均贯穿开设有一个安装孔22，两个安装槽21远离两个安装孔22的一侧靠近下端的位置均贯穿开设有一个滑动孔23，有利于通过两个安装槽21方便安装卡接机构3和按压机构4，通过两个安装孔22方便两根按压杆42活动进行按压。

卡接机构3包括两个第一转轴31，两个第一转轴31固定连接在两侧安装槽21中部内槽壁，两个第一转轴31上均固定套接有一块转动板32，两块转动板32靠近两个滑动孔23一侧相向一端均开设有一个卡槽33，两块转动板32和两个卡槽33相对应位置的相对一端均固定连接有一个弹簧34，两个弹簧34远离两块转动板32的一端固定连接在两个安装槽21内槽壁上，有利于两个第一转轴31方便带动两块转动板32转动，通过从而可以在两个弹簧34的弹性作用下带动两个卡槽33对两个卡块61进行快速卡接。

按压机构4包括两个第二转轴41，两个第二转轴41固定连接在两块转动板32远离两个卡槽33一侧的相对一端，两个第二转轴41远离两块转动板32的一端均固定连接有一根按压杆42，两根按压杆42远离两个第二转轴41的一端穿过两个安装孔22并延伸至手持座1外，有利于通过两根按压杆42可以在两个第二转轴41的作用下按压两块转动板32。

磁力机构包括一个磁力槽51，磁力槽51开设在手持座1远离两个安装孔22一侧中部，磁力槽51槽底固定连接有一个第一磁块52，有利于通过磁力槽51和第一磁块52方便磁性连接第二磁块64，增加清理头63的稳定性。

清理机构6包括两个卡块61，两个卡块61活动卡接在两个卡槽33内，两个卡块61相向一端均固定连接有一根活动杆62，两根活动杆62靠近两个滑动孔23的一侧穿过两个滑动孔23并延伸至手持座1外，且两根活动杆62共同固定连接有一个清理头63，清理头63和第一磁块52相对应的位置固定连接有一个第二磁块64，第二磁块64延伸至磁力槽51内并磁性连接在第一磁块52上，且清理头63远离手持座1的一侧固定连接有若干个清理刷65，有利于通过两根活动杆62可以带动两个卡块61卡接在两个卡槽33内，通过第二磁块64方便磁性连接在第一磁块52内，从而可以增加清理头63的稳定性，通过清理头63上若干个清理刷65方便清洁面部。

具体的，使用本实用新型时，先按压两根按压杆42，两根按压杆42通过两个安装孔22进行下降，此时两根按压杆42通过两个第二转轴41下压两块转动板32，两块转动板32通过两个第一转轴31会进行转动，此时两块转动板32会带动两个卡槽33脱离两个卡块61，同时两块转动板32靠近两个卡槽33的一端会挤压两个弹簧34，然后拉动清理头63，清理头63会拉动两根活动杆62，两根活动杆62会通过两个滑动孔23将两个卡块61从手持座1内部取出，然后拿出新的清理头63，清理头63通过两个滑动孔23将两根活动杆62和卡块61安装在两个安装槽21内，当清理头63带动第二磁块64磁性连接在磁力槽51内部的第一磁块52上时，松开两根按压杆42，通过两个弹簧34的弹性作用会推动两块转动板32复位，使两个卡槽33快速卡接两个卡块61，使得本实用新型具有快速对清洁头进行拆装，使用方便的好处。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
