1.本实用新型涉及雾化器技术领域，尤其涉及一种环保节能的电子雾化器。


背景技术：

2.电子雾化器一般指电子烟。电子烟是一种模仿卷烟的电子产品，有着与卷烟一样的外观、烟雾、味道和感觉，电子烟主要由烟油(含尼古丁、香精、溶剂丙二醇等)、加热系统、电源和过滤嘴四部分组成，通过加热雾化产生具有特定气味的气溶胶供烟民使用。
3.如专利公开号为cn212520789u，一种节能型电子雾化器，包括烟杆，所述烟杆正面上方连接有储油仓，且储油仓的正面上方设置有烟嘴，所述烟嘴的外侧安装有擦拭机构，且烟嘴的内部连接有隔热机构，所述擦拭机构的内部设置有安装机构，所述擦拭机构内部套环。本实用新型中，该节能型电子雾化器为现有的电子烟内部的电子雾化器，当使用者使用该电子雾化器进行吸烟时，则在该雾化器的烟嘴处留下口水印记，当放置时这些印记则会覆盖上灰尘，容易对使用者造成健康隐患，则需要对其进行擦拭，则可以将套环按住移动，从而带动内海绵块进行移动，则使得海绵块对其烟嘴处进行有效的擦拭，保证了烟嘴处的干净整洁，从而保证了该电子烟的电子雾化器的整体洁净，虽然该雾化器在使用过程中，能起到环保节能的作用，但在使用过程中，烟嘴长时间暴露在外，容易受到手触污染，为此，我们提出一种环保节能的电子雾化器来解决上述问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保节能的电子雾化器。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种环保节能的电子雾化器，包括电子雾化器主体，所述电子雾化器主体的顶端安装有储油罐，且储油罐远离电子雾化器主体的一端安装有烟嘴，所述储油罐的外表面套设有固定套框，且固定套框的内部插设有伸缩保护套，所述伸缩保护套的外侧固定连接有限位滑块，所述伸缩保护套插设在固定套框内部的一端焊接有推动弹簧。
7.优选的，所述伸缩保护套远离固定套框的一端固定连接有限位圈，所述限位圈的表面宽度与固定套框的顶端表面宽度相同，通过限位圈可以将伸缩保护套进行限位。
8.优选的，所述限位滑块设置为长方体，且限位滑块在伸缩保护套的表面等距离设置有多组，所述固定套框的外表面开设有与多组限位滑块相适配的矩形通槽，通过多组限位滑块可以将伸缩保护套与固定套框之间进行限位。
9.优选的，所述固定套框的底端外表面固定连接有收纳框，且收纳框的内壁抵触有限位推块，所述限位推块的侧面固定连接有连接推杆，且连接推杆远离限位推块的一端固定连接有挤压块，通过连接推杆可以方便推动挤压块的作用。
10.优选的，所述连接推杆设置为圆柱状，所述固定套框的底端表面开设有与连接推杆相适配的圆孔，通过连接推杆设置为圆柱状，可以减少连接推杆与固定套框之间的摩擦
力。
11.优选的，所述挤压块远离连接推杆的一侧胶合有防滑胶垫，且防滑胶垫远离挤压块的一侧等距离设置有多组防滑凸块，通过多组防滑凸块，可以增加防滑胶垫与储油罐之间的摩擦力，提高挤压块夹持的稳定性。
12.优选的，所述收纳框的外侧螺纹插接有推动螺杆，且推动螺杆插设在收纳框内部的一端通过轴承安装在限位推块的表面，通过推动螺杆可以便于推动限位推块的作用。
13.与现有技术相比，本实用新型的有益效果为：
14.1、该装置通过将固定套框套设在储油罐的表面，并通过推动弹簧自身的弹力，可以使伸缩保护套从固定套框的内部伸出，从而通过伸缩保护套可以便于烟嘴在不使用时，将其进行遮挡保护，避免烟嘴被接触污染，容易对使用者身体造成损害。
15.2、该装置通过转动推动螺杆，可以使推动螺杆推动限位推块和连接推杆进行移动，这时挤压块会使防滑胶垫卡合在储油罐的表面，便于将固定套框安装在储油罐的表面，同时可以在储油罐进行更换后，可以使固定套框从其表面进行拆卸，便于固定套框的重复使用。
附图说明

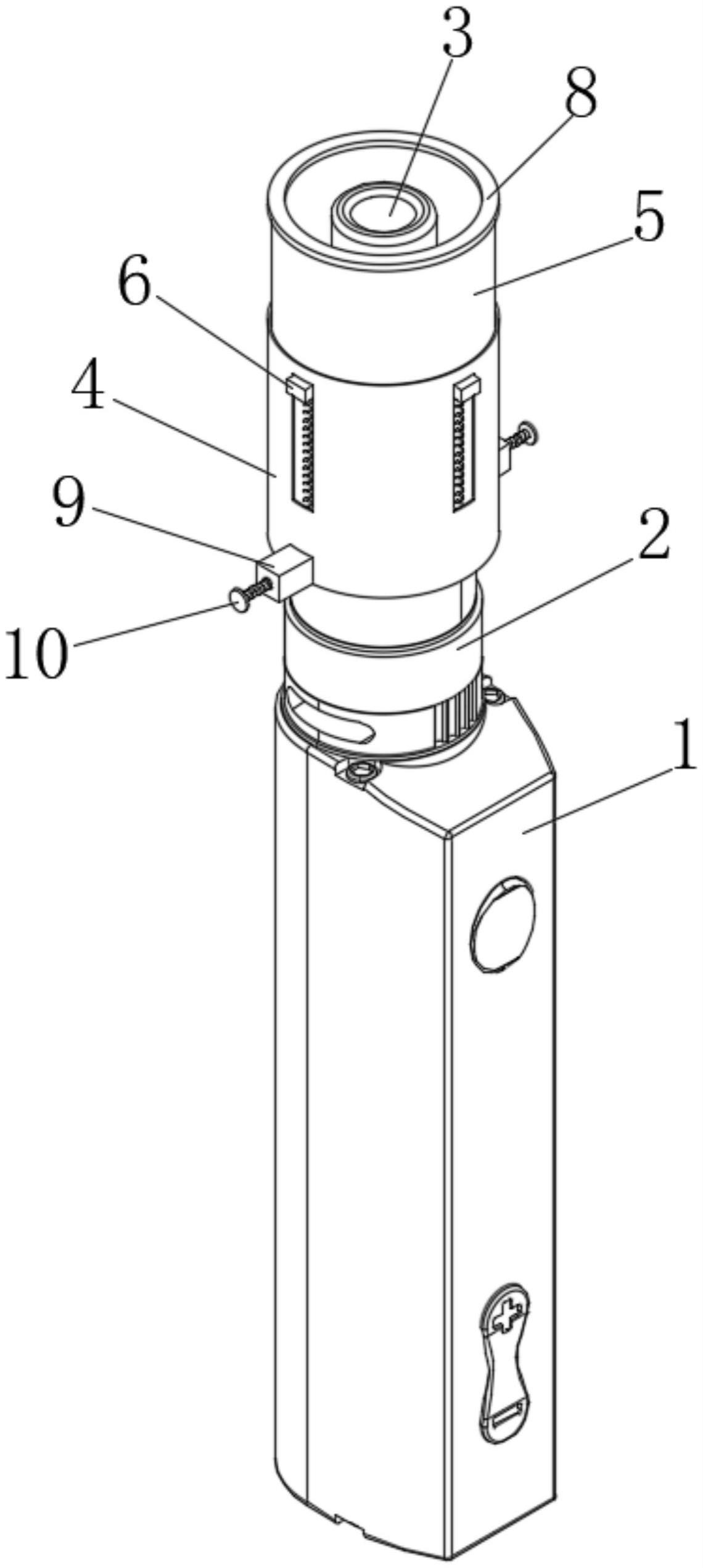

16.图1为本实用新型提出的一种环保节能的电子雾化器的立体示意图；
17.图2为图1中的固定套框与伸缩保护套结构立体剖面示意图；
18.图3为图2中的a处结构放大示意图；
19.图4为图1中的收纳框结构立体剖面示意图。
20.图中：1、电子雾化器主体；2、储油罐；3、烟嘴；4、固定套框；5、伸缩保护套；6、限位滑块；7、推动弹簧；8、限位圈；9、收纳框；10、推动螺杆；11、限位推块；12、连接推杆；13、挤压块；14、防滑胶垫；15、防滑凸块。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
22.参照图1-4，一种环保节能的电子雾化器，包括电子雾化器主体1，电子雾化器主体1的顶端安装有储油罐2，且储油罐2远离电子雾化器主体1的一端安装有烟嘴3，储油罐2的外表面套设有固定套框4，且固定套框4的内部插设有伸缩保护套5，伸缩保护套5的外侧固定连接有限位滑块6，伸缩保护套5插设在固定套框4内部的一端焊接有推动弹簧7，推动弹簧7远离伸缩保护套5的一端与固定套框4的内壁焊接，可以起到方便推动伸缩保护套5的作用。
23.进一步的，参照图1和图2可以得知，伸缩保护套5远离固定套框4的一端固定连接有限位圈8，限位圈8的表面宽度与固定套框4的顶端表面宽度相同，通过限位圈8可以起到方便限位伸缩保护套5的作用。
24.进一步的，参照图2可以得知，限位滑块6设置为长方体，且限位滑块6在伸缩保护套5的表面等距离设置有多组，固定套框4的外表面开设有与多组限位滑块6相适配的矩形
通槽，通过固定套框4外表面开设的多组矩形通槽，可以在伸缩保护套5移动时，使限位滑块6在矩形通槽中移动，可以避免伸缩保护套5从固定套框4的内部伸出。
25.进一步的，参照图3和图4可以得知，固定套框4的底端外表面固定连接有收纳框9，且收纳框9的内壁抵触有限位推块11，限位推块11的侧面固定连接有连接推杆12，且连接推杆12远离限位推块11的一端固定连接有挤压块13，通过固定套框4底端外表面固定连接的收纳框9，可以方便使限位推块11在收纳框9的内部移动，将连接推杆12进行限位。
26.进一步的，参照图3和图4可以得知，连接推杆12设置为圆柱状，固定套框4的底端表面开设有与连接推杆12相适配的圆孔，通过固定套框4底端表面开设的圆孔，可以方便使连接推杆12推动挤压块13进行移动。
27.进一步的，参照图3和图4可以得知，挤压块13远离连接推杆12的一侧胶合有防滑胶垫14，且防滑胶垫14远离挤压块13的一侧等距离设置有多组防滑凸块15，通过防滑胶垫14和挤压块13皆设置为弧形，可以方便使挤压块13带动防滑胶垫14和防滑凸块15与储油罐2的表面相贴合，便于固定套框4安装在储油罐2的表面。
28.进一步的，参照图3和图4可以得知，收纳框9的外侧螺纹插接有推动螺杆10，且推动螺杆10插设在收纳框9内部的一端通过轴承安装在限位推块11的表面，通过推动螺杆10的转动，可以方便使推动螺杆10推动限位推块11在收纳框9的内部移动。
29.工作原理：本实用新型在使用时，当电子雾化器主体1在使用时，根据附图1、附图2、附图3和附图4，通过将固定套框4套设在储油罐2的表面，并转动推动螺杆10，可以使推动螺杆10推动限位推块11在收纳框9的内部移动，通过限位推块11的移动，可以使连接推杆12推动挤压块13和防滑胶垫14与储油罐2的外表面相贴合，通过两组挤压块13带动防滑胶垫14和防滑凸块15与储油罐2的表面贴合后，可以将固定套框4限位在储油罐2的外表面，这时通过推动弹簧7自身的弹力，可以推动伸缩保护套5，使伸缩保护套5从固定套框4的内部伸出，当烟嘴3需要使用时，推动限位圈8，可以使伸缩保护套5收缩进固定套框4的内部，这时可以使烟嘴3从伸缩保护套5的内部伸出，当烟嘴3不使用时，通过推动弹簧7自身的弹力，可以使伸缩保护套5从固定套框4的内部伸出，从而会将烟嘴3进行覆盖遮挡；
30.以上为本实用新型的全部工作原理。
31.本实用新型中，以上所述所有部件的安装方式、连接方式或设置方式均为常见机械方式，并且其所有部件的具体结构、型号和系数指标均为其自带技术，只要能够达成其有益效果的均可进行实施，故不在多加赘述。
32.上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
33.本实用新型中，在未作相反说明的情况下，“上下左右、前后内外以及垂直水平”等包含在术语中的方位词仅代表该术语在常规使用状态下的方位，或为本领域技术人员理解的俗称，而不应视为对该术语的限制，与此同时，“第一”、“第二”和“第三”等数列名词不代表具体的数量及顺序，仅仅是用于名称的区分，而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
