1.本实用新型涉及机械加工领域，尤其涉及一种机械加工用固定夹持设备。


背景技术：

2.在进行机械加工时，需要对待加工武平进行夹持固定。
3.现有的机械加工用固定夹持设备都要人工控制夹紧，且在夹紧后要取出还要先解除夹持才能取出待夹持物，在临时放置时也没有对待夹持物进行固定，待夹持物可能会掉落。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种机械加工用固定夹持设备。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种机械加工用固定夹持设备，包括主框体，所述主框体的内壁固定连接有滑杆，所述滑杆上滑动连接有两组第二夹板，两组所述第二夹板之间固定连接有弹簧，且弹簧与滑杆套接，所述主框体的内壁左右两侧均固定连接有第一转座，每组所述第一转座一端转动连接有第一转架，每组所述第二夹板的一侧固定连接有第二转座，每组所述第二转座的一端转动连接有第二转架，每组所述第一转架和第二转架的上端转动连接有同一组第一滑块，所述主框体的上端设置有放置台，所述放置台上设置有第一滑槽，且第二夹板与第一滑槽滑动连接，所述第一滑槽的下端设置有第二滑槽，且第一滑块与第二滑槽滑动连接，每组所述第二夹板的一侧固定连接有第一橡胶垫，两组第一橡胶垫之间夹持有待加工物。
6.作为上述技术方案的进一步描述：
7.所述放置台的下端固定连接有两组限位杆，所述主框体的左右两侧设置有限位槽，且限位杆与限位槽滑动连接。
8.作为上述技术方案的进一步描述：
9.所述主框体的后侧固定连接有电机，所述电机的一端延伸设置有电机轴，所述电机轴的一端固定连接有转轴，所述转轴上设置有正螺纹，所述转轴上设置有反螺纹，所述正螺纹和反螺纹上均螺纹连接有第一夹板，所述放置台上设置有第三滑槽，且第一夹板与第三滑槽滑动连接，每组所述第一夹板的一侧固定连接有第二橡胶垫。
10.本实用新型具有如下有益效果：
11.1、本实用新型通过设置的放置台，能在将待加工物放在放置台上时，会向下压动放置台，第二转架、第一转架、第一滑块之间转动，推动两组第二夹板挤压弹簧相互靠近，直至第二橡胶垫夹住待加工物，此时放置台也会由于第二夹板受到阻力而停止下降，利用待加工物的重力作用夹住待加工物，物品质量越大夹的越紧，也可以通过下压放置台提升夹紧程度，可用于初步夹紧，在待加工物放在放置台上后能自动夹紧，防止物品脱落，且取出简单，向上提起待加工物即可，提起后在弹簧的作用下，更方便临时放置。
附图说明

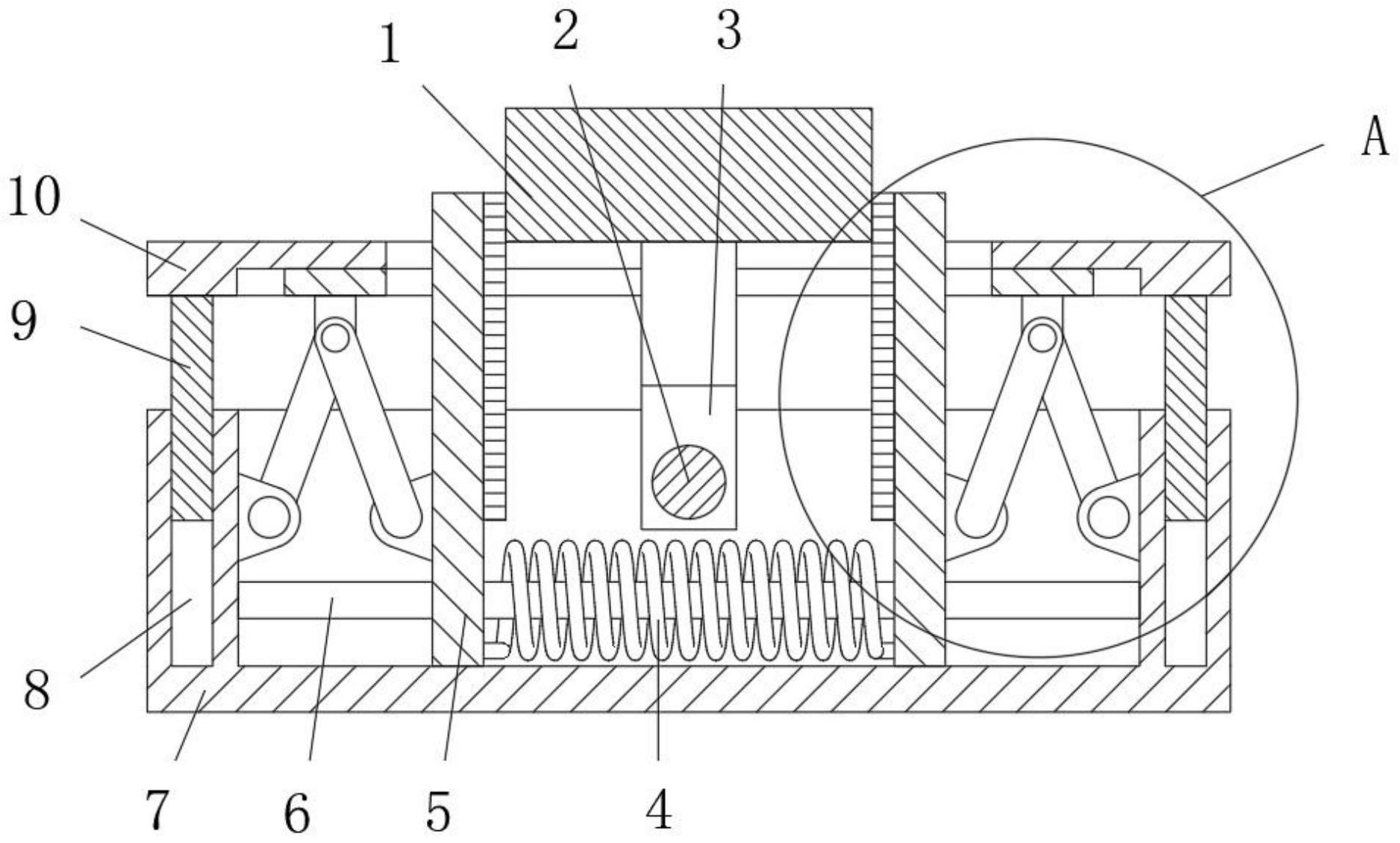

12.图1为本实用新型提出的一种机械加工用固定夹持设备的正视剖视图；
13.图2为图1中a的放大图；
14.图3为本实用新型提出的一种机械加工用固定夹持设备的右视剖视图；
15.图4为本实用新型提出的一种机械加工用固定夹持设备的俯视图。
16.图例说明：
17.1、待加工物；2、转轴；3、第一夹板；4、弹簧；5、第二夹板；6、滑杆；7、主框体；8、限位槽；9、限位杆；10、放置台；11、第一滑槽；12、第一滑块；13、第二滑槽；14、第一转架；15、第一转座；16、第二转座；17、第二转架；18、第一橡胶垫；19、正螺纹；20、反螺纹；21、第三滑槽；22、第二橡胶垫；23、电机。
具体实施方式
18.参照图1-4，本实用新型提供的一种实施例：一种机械加工用固定夹持设备，包括主框体7，主框体7的内壁固定连接有滑杆6，滑杆6上滑动连接有两组第二夹板5，两组第二夹板5之间固定连接有弹簧4，且弹簧4与滑杆6套接，主框体7的内壁左右两侧均固定连接有第一转座15，每组第一转座15一端转动连接有第一转架14，每组第二夹板5的一侧固定连接有第二转座16，每组第二转座16的一端转动连接有第二转架17，每组第一转架14和第二转架17的上端转动连接有同一组第一滑块12，主框体7的上端设置有放置台10，放置台10上设置有第一滑槽11，且第二夹板5与第一滑槽11滑动连接，第一滑槽11的下端设置有第二滑槽13，且第一滑块12与第二滑槽13滑动连接，每组第二夹板5的一侧固定连接有第一橡胶垫18，两组第一橡胶垫18之间夹持有待加工物1，能在将待加工物1放在放置台10上时，会向下压动放置台10，第二转架17、第一转架14、第一滑块12之间转动，推动两组第二夹板5挤压弹簧4相互靠近，直至第二橡胶垫22夹住待加工物1，此时放置台10也会由于第二夹板5受到阻力而停止下降，利用待加工物1的重力作用夹住待加工物1。
19.放置台10的下端固定连接有两组限位杆9，主框体7的左右两侧设置有限位槽8，且限位杆9与限位槽8滑动连接，限位槽8和限位杆9配合能现在放置台10只能上下运动，避免放置台10出现倾斜。
20.主框体7的后侧固定连接有电机23，电机23的一端延伸设置有电机轴，电机轴的一端固定连接有转轴2，转轴2上设置有正螺纹19，转轴2上设置有反螺纹20，正螺纹19和反螺纹20上均螺纹连接有第一夹板3，放置台10上设置有第三滑槽21，且第一夹板3与第三滑槽21滑动连接，每组第一夹板3的一侧固定连接有第二橡胶垫22，电机23能通过电机轴带动转轴2转动，从而通过正螺纹19和反螺纹20带动两组第一夹板3相互靠近，夹住待加工物1，用于需要稳固固定的要求。
21.工作原理：该装置在使用时，首先将待加工物1放在放置台10，此时在待加工物1的重力作用下向下压动放置台10，使第二转架17、第一转架14、第一滑块12之间相互转动，推动两组第二夹板5挤压弹簧4相互靠近，直至第二橡胶垫22夹住待加工物1，夹住待加工物1后，放置台10会由于第二夹板5受到阻力而停止下以此，依次形成平衡，在加工过程中力一般使向下的，也能提升夹紧程度，也能够通过手压放置台10提升夹紧程度，在进行紧密的机械加工时也能通过启动电机23，电机23能通过电机轴带动转轴2转动，从而通过正螺纹19和
反螺纹20带动两组第一夹板3相互靠近夹住待加工物1。


技术特征：
1.一种机械加工用固定夹持设备，包括主框体(7)，其特征在于：所述主框体(7)的内壁固定连接有滑杆(6)，所述滑杆(6)上滑动连接有两组第二夹板(5)，两组所述第二夹板(5)之间固定连接有弹簧(4)，且弹簧(4)与滑杆(6)套接，所述主框体(7)的内壁左右两侧均固定连接有第一转座(15)，每组所述第一转座(15)一端转动连接有第一转架(14)，每组所述第二夹板(5)的一侧固定连接有第二转座(16)，每组所述第二转座(16)的一端转动连接有第二转架(17)，每组所述第一转架(14)和第二转架(17)的上端转动连接有同一组第一滑块(12)，所述主框体(7)的上端设置有放置台(10)，所述放置台(10)上设置有第一滑槽(11)，且第二夹板(5)与第一滑槽(11)滑动连接，所述第一滑槽(11)的下端设置有第二滑槽(13)，且第一滑块(12)与第二滑槽(13)滑动连接，每组所述第二夹板(5)的一侧固定连接有第一橡胶垫(18)，两组第一橡胶垫(18)之间夹持有待加工物(1)。2.根据权利要求1所述的一种机械加工用固定夹持设备，其特征在于：所述放置台(10)的下端固定连接有两组限位杆(9)，所述主框体(7)的左右两侧设置有限位槽(8)，且限位杆(9)与限位槽(8)滑动连接。3.根据权利要求1所述的一种机械加工用固定夹持设备，其特征在于：所述主框体(7)的后侧固定连接有电机(23)，所述电机(23)的一端延伸设置有电机轴，所述电机轴的一端固定连接有转轴(2)，所述转轴(2)上设置有正螺纹(19)，所述转轴(2)上设置有反螺纹(20)，所述正螺纹(19)和反螺纹(20)上均螺纹连接有第一夹板(3)，所述放置台(10)上设置有第三滑槽(21)，且第一夹板(3)与第三滑槽(21)滑动连接，每组所述第一夹板(3)的一侧固定连接有第二橡胶垫(22)。

技术总结
本实用新型公开了一种机械加工用固定夹持设备，包括主框体，所述主框体的内壁固定连接有滑杆，所述滑杆上滑动连接有两组第二夹板，两组所述第二夹板之间固定连接有弹簧，且弹簧与滑杆套接，所述主框体的内壁左右两侧均固定连接有第一转座，每组所述第一转座一端转动连接有第一转架，每组所述第二夹板的一侧固定连接有第二转座，每组所述第二转座的一端转动连接有第二转架，每组所述第一转架和第二转架的上端转动连接有同一组第一滑块。本实用新型中，能在将待加工物放在放置台上时，会向下压动放置台，第二转架、第一转架、第一滑块之间转动，推动两组第二夹板挤压弹簧相互靠近，直至第二橡胶垫夹住待加工物。至第二橡胶垫夹住待加工物。至第二橡胶垫夹住待加工物。


技术研发人员：黄瑞
受保护的技术使用者：株洲星火科技开发有限公司
技术研发日：2023.05.25
技术公布日：2023/10/27
