1.本实用新型涉及火花机夹具技术领域，具体为一种火花机夹具的调节机构。


背景技术：

2.火花机夹具是用于放电加工中夹持不同的电极以提高加工精度的一种装置。火花机夹具采用整体不锈钢制造而成，具有不生锈的特点，专门配置在火花机上是放电加工的必要配件。火花机夹具在夹持住电极后，需要通过水平调节机构调整火花机夹具的水平位置。
3.但是现有的一种火花机夹具的调节机构往往只能够通过电控的方式调整火花机夹具的水平位置，在需要反复调整位置时，电控的方式操作较为不便。


技术实现要素：

4.本实用新型的目的在于提供一种火花机夹具的调节机构，能够通过电控和手动的方式调整火花机夹具的水平位置，提高操作的便利性，解决了上述技术背景所提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种火花机夹具的调节机构，包括：第一框体，为向下开口的矩形框体，且第一框体的内部下方活动连接有螺杆，所述螺杆活动连接有螺纹筒，所述螺纹筒的顶端安装有连接杆，所述连接杆活动连接有第一框体；
6.第二框体，安装在第一框体的外部一侧，所述第二框体的外部顶端设置有转盘，所述转盘的底端安装有连接轴，所述连接轴的底端安装有第一锥齿轮，所述第一锥齿轮的下部垂直的活动连接有第二锥齿轮，所述第二锥齿轮的一侧通过轴连接有第一传动轮，所述第一传动轮通过传动带连接有第二传动轮，所述第二传动轮安装在传动轴上，所述传动轴的一端连接有螺杆；
7.第三框体，安装在第二框体的外部一侧，所述第三框体的内部安装有驱动电机，所述驱动电机的输出端连接有传动轴。
8.优选的，所述连接杆的顶端活动连接有滑轮，所述第一框体的内部顶端开设有滑槽，所述连接杆通过滑轮活动连接有滑槽。
9.优选的，所述螺纹筒的底端安装有连接柱，所述连接柱的下部一侧活动连接有顶紧螺栓，所述连接柱的内部活动连接有螺纹连接杆，所述顶紧螺栓的一端贴合在螺纹连接杆上，且顶紧螺栓阻止螺纹连接杆旋转。
10.优选的，所述螺纹连接杆的底端安装有安装板，所述安装板的四角处均开设有安装孔。
11.优选的，所述第一框体的底端一侧安装有刻度尺，所述刻度尺的表面刻有长度刻度。
12.优选的，所述第二框体的内部安装有红外测距感应器，所述红外测距感应器的一端贯穿到第一框体内，且红外测距感应器与螺纹筒的上部位于同一水平面上。
13.与现有技术相比，本实用新型的有益效果如下：当手动调整水平位置时，通过扭动
转盘，转盘通过连接轴带动第一锥齿轮，第一锥齿轮带动第二锥齿轮旋转，第二锥齿轮通过轴带动第一传动轮旋转，第一传动轮通过传动带带动第二传动轮旋转，第二传动轮带动传动轴旋转，传动轴带动螺杆旋转，螺杆赋予螺纹筒旋转的力，并且通过连接杆的限制，使得螺纹筒能够沿螺杆水平移动，调整火花机夹具的水平位置；当需要电控时，通过驱动电机带动传动轴旋转，完成火花机夹具水平位置的调节，从而能够通过电控和手动的方式调整火花机夹具的水平位置，提高操作的便利性。
附图说明

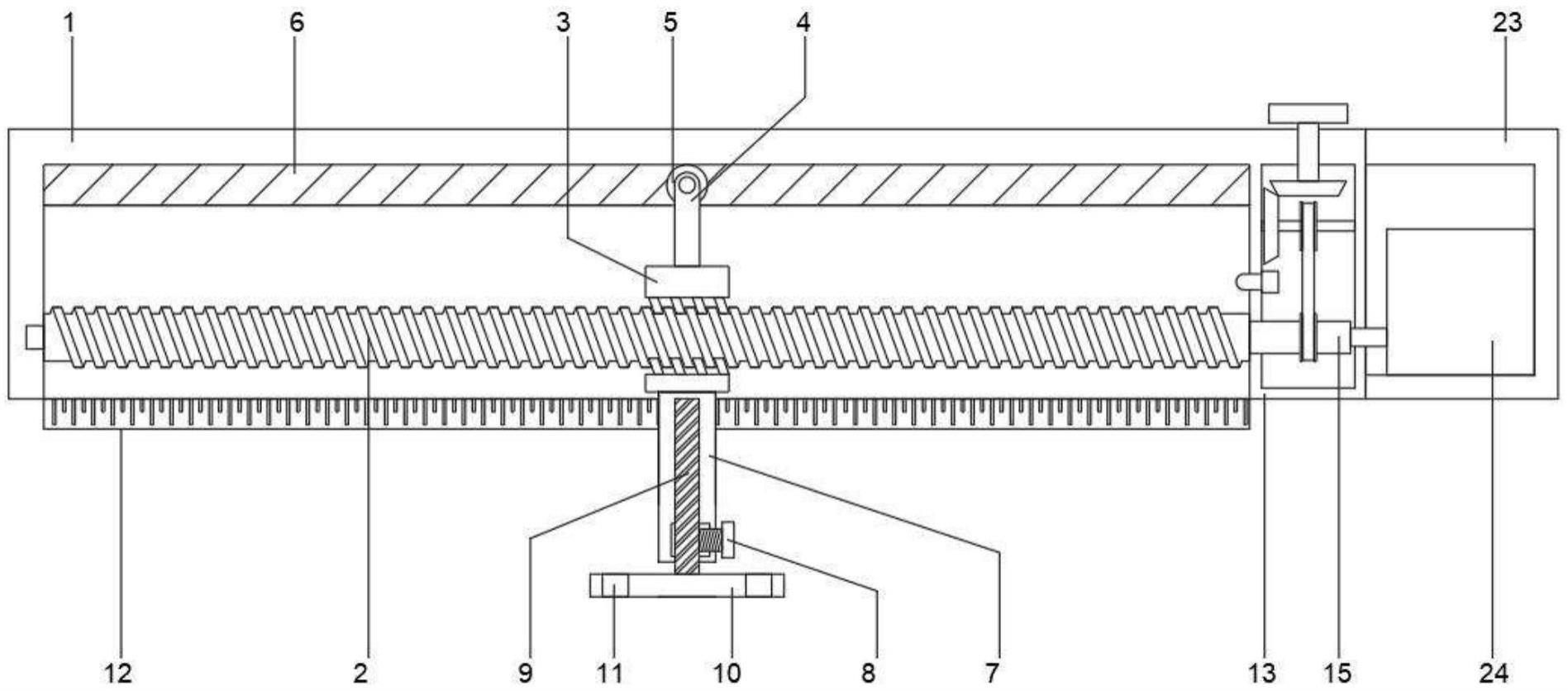

14.图1为本实用新型的剖视图；
15.图2为本实用新型的正视图；
16.图3为本实用新型手动传动部件的正视图；
17.图4为本实用新型手动传动部件的侧视图。
18.图中的附图标记及名称如下：
19.1第一框体、2螺杆、3螺纹筒、4连接杆、5滑轮、6滑槽、7连接柱、8顶紧螺栓、9螺纹连接杆、10安装板、11安装孔、12刻度尺、13第二框体、14转盘、15连接轴、16第一锥齿轮、17第二锥齿轮、18第一传动轮、19传动带、20第二传动轮、21传动轴、22红外测距感应器、23第三框体、24驱动电机。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1至图4，本实用新型提供的实施例：一种火花机夹具的调节机构，包括：第一框体1，为向下开口的矩形框体，且第一框体1的内部下方旋转连接有螺杆2，所述螺杆2螺纹连接有螺纹筒3，所述螺纹筒3的顶端通过螺栓连接有连接杆4，所述连接杆4滑动连接有第一框体1；
22.第二框体13，通过螺栓连接在第一框体1的外部一侧，所述第二框体13的外部顶端设置有转盘14，所述转盘14的底端嵌入连接有连接轴15，所述连接轴15的底端嵌入连接有第一锥齿轮16，所述第一锥齿轮16的下部垂直的啮合连接有第二锥齿轮17，所述第二锥齿轮17的一侧通过轴连接有第一传动轮18，所述第一传动轮18通过传动带19连接有第二传动轮20，所述第二传动轮20套接在传动轴21上，所述传动轴21的一端嵌入连接有螺杆2；
23.第三框体23，通过螺栓连接在第二框体13的外部一侧，所述第三框体23的内部通过螺栓连接有驱动电机24，所述驱动电机24的输出端嵌入连接有传动轴21；
24.第一框体1用于容纳内部的装置，螺杆2用于通过旋转赋予螺纹筒3旋转的力，螺纹筒3用于受到旋转力，并将旋转力转换为水平移动的力，从而能够水平移动，带动连接柱7移动，连接杆4用于限制螺纹筒3的旋转，使得螺纹筒3能够将旋转力转换为水平移动的力，第二框体13用于容纳内部的驱动部件，转盘14用于带动连接轴15旋转，连接轴15用于带动第一锥齿轮16旋转，第一锥齿轮16用于带动第二锥齿轮17旋转，第二锥齿轮17用于带动第一
传动轮18旋转，第一传动轮18用于带动传动带19旋转，传动带19用于带动第二传动轮20旋转，第二传动轮20用于带动传动轴21旋转，传动轴21用于带动螺杆2旋转，第三框体23用于容纳驱动电机24，驱动电机24用于带动传动轴21旋转；
25.在具体的使用时，当手动调整水平位置时，通过扭动转盘14，转盘14通过连接轴15带动第一锥齿轮16，第一锥齿轮16带动第二锥齿轮17旋转，第二锥齿轮17通过轴带动第一传动轮18旋转，第一传动轮18通过传动带19带动第二传动轮20旋转，第二传动轮20带动传动轴21旋转，传动轴21带动螺杆2旋转，螺杆2赋予螺纹筒3旋转的力，并且通过连接杆4的限制，使得螺纹筒3能够沿螺杆2水平移动，调整火花机夹具的水平位置；当需要电控时，通过驱动电机24带动传动轴21旋转，完成火花机夹具水平位置的调节。
26.具体的，所述连接杆4的顶端通过轴旋转连接有滑轮5，所述第一框体1的内部顶端开设有滑槽6，所述连接杆4通过滑轮5滑动连接有滑槽6，滑轮5用于沿滑槽6滑动，使得连接杆4能够在滑槽6内滑动，滑槽6用于提供滑轮5移动的通道。
27.具体的，所述螺纹筒3的底端通过螺栓连接有连接柱7，所述连接柱7的下部一侧螺纹连接有顶紧螺栓8，所述连接柱7的内部螺纹连接有螺纹连接杆9，所述顶紧螺栓8的一端贴合在螺纹连接杆9上，且顶紧螺栓8阻止螺纹连接杆9旋转，连接柱7用于连接螺纹筒3和螺纹连接杆9，顶紧螺栓8用于控制螺纹连接杆9能否旋转，螺纹连接杆9用于在连接柱7上旋转移动，并且连接安装板10。
28.具体的，所述螺纹连接杆9的底端通过螺栓连接有安装板10，所述安装板10的四角处均开设有安装孔11，安装板10用于连接螺纹连接杆9和火花机夹具，安装孔11用于连接安装板10和火花机夹具。
29.具体的，所述第一框体1的底端一侧通过螺栓连接有刻度尺12，所述刻度尺12的表面刻有长度刻度，刻度尺12用于方便观察安装板10移动的位置。
30.具体的，所述第二框体13的内部通过螺栓连接有红外测距感应器22，所述红外测距感应器22的一端贯穿到第一框体1内，且红外测距感应器22与螺纹筒3的上部位于同一水平面上，红外测距感应器22用于感应螺纹筒3移动的位置，方便进行电子控制。
31.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
