一种便于调节的熨烫装置的制作方法

1.本技术涉及织物整理的技术领域,尤其是涉及一种便于调节的熨烫装置。


背景技术:

2.随着社会的发展,人们对于自己所穿着的衣物的外形要求越来越高。制衣厂在将衣物制造出来后,成品衣物上通常会产生褶皱,所以为了提高衣物的外形质量,需要对生产出来的衣物进行熨烫。
3.相关技术中,目前市面上对衣物进行熨烫时通常使用电熨斗或挂烫机来烫平衣物,然而不论是使用电熨斗还是挂烫机,都需要通过工作人员手持熨烫头来对衣物进行熨烫。当工厂内衣物产量较多时,容易工作人员的工作强度大,且熨烫头温度较高,人工操作容易引发烫伤风险。


技术实现要素:

4.为了降低熨烫衣物的工作强度,本技术提供了一种便于调节的熨烫装置。
5.本技术提供的一种便于调节的熨烫装置,采用如下的技术方案:
6.一种便于调节的熨烫装置,括工作台,衣物置于所述工作台上,所述工作台上竖向滑移设置有多个压块,多个所述压块将衣物压紧在工作台上,所述工作台上设置有用于驱动压块移动的驱动组件,所述工作台上设置有用于将衣物烫平的烫平机构,所述烫平机构包括:
7.熨烫辊,所述熨烫辊转动设置在工作台上且与热源连接,所述熨烫辊用于熨平衣物上的褶皱;
8.第一移动组件,所述第一移动组件设置在工作台上且用于驱动熨烫辊竖向移动;
9.第二移动组件,所述第二移动组件设置在工作台上且用于驱动熨烫辊水平移动。
10.通过采用上述技术方案,将衣物放置到工作台上,移动压块压紧衣物,第一移动组件启动带动熨烫辊下移与衣物抵触,熨烫辊加热,然后第二移动组件启动带动熨烫辊在衣物上水平滚动将衣物上的褶皱部分烫平,熨烫完成后,停止第二移动组件并将第一移动组件移回原位,从衣物上移走压块,取下衣物即可,从而完成衣物的熨烫工作,无需人工进行熨烫,降低了工作效率,提高了熨烫工作的安全性。
11.可选的,所述驱动组件包括:
12.转杆,所述转杆转动设置有工作台上,所述压块设置在转杆上;
13.驱动弹簧,所述驱动弹簧设置在工作台上且与转杆连接,所述转杆在驱动弹簧作用下带动压块抵紧在工作台上表面上。
14.通过采用上述技术方案,移动压块上升,压块上升带动转杆转动,转杆转动拉伸驱动弹簧,将衣物放置在工作台上,松开压块,驱动弹簧回缩带动转杆转动,转杆转动带动压块将衣物压紧在工作台上,从而完成了压块的移动和对衣物的固定工作。
15.可选的,所述第一移动组件包括:
16.第一移动台,所述第一移动台竖向滑移设置在工作台上,所述熨烫辊转动设置在第一移动台上;
17.移动丝杆,所述移动丝杆转动设置在工作台上且与第一移动台螺纹连接;
18.第一锥齿轮,所述第一锥齿轮设置在移动丝杆上;
19.第一移动电机,所述第一移动电机设置在工作台上;
20.第二锥齿轮,所述第二锥齿轮设置在第一移动电机输出轴上且与第一锥齿轮啮合。
21.通过采用上述技术方案,第一移动电机启动带动第二锥齿轮转动,第二锥齿轮转动带动第一锥齿轮转动,第一锥齿轮转动带动移动丝杆转动,移动丝杆转动带动第一移动台移动,第一移动台移动带动熨烫辊竖向移动,从而通过控制第一移动电机来实现熨烫辊的竖向移动工作。
22.可选的,所述第二移动组件包括:
23.第二移动块,所述第二移动块水平滑移设置在第一移动台上,所述熨烫辊转动设置在第二移动块上;
24.第二移动气缸,所述第二移动气缸设置在工作台上且活塞杆与第二移动块连接。
25.通过采用上述技术方案,第二移动气缸启动带动第二移动块水平移动,第二移动块水平移动带动熨烫辊水平移动,从而通过控制第二移动气缸实现了熨烫辊的水平移动工作。
26.可选的,所述熨烫辊分为内辊和外辊,所述内辊和外辊均呈中空状态,所述内辊位于外辊内部,所述内辊和外辊辊面上均均布开设有多个通气孔,所述内辊转动设置在第二移动块上且与蒸汽管连通,所述内辊与外辊之间通过若干连接弹簧连接在一起。
27.通过采用上述技术方案,将熨烫辊分成内辊和外辊,蒸汽管将热蒸汽输入内辊中然后热蒸汽通过内辊和外辊上的通气孔排出,将内辊和外辊之间通过连接弹簧连接在一起,从而使得内外辊可适应对衣物不同厚度的地方的熨烫工作。
28.可选的,所述工作台上设置有用于对衣物进行定位的定位组件,所述定位组件包括:
29.定位柱,所述定位柱设置在工作台上,所述定位柱设置有多个,衣物置于多个所述定位柱之间;
30.防滑垫,所述防滑垫设置在工作台上且位于多个定位柱之间。
31.通过采用上述技术方案,在工作台上固定多个定位柱,把衣物放置到多个定位柱之间且衣物下面垫设有防滑垫,从而便于熨烫时压块压紧衣物,无需人工多次调整压块与衣物间的位置关系,提高了工作效率。
32.可选的,所述定位柱顶端开设有圆弧形的导向面。
33.通过采用上述技术方案,在定位柱顶端开设圆弧形的导向面,从而在移动衣物时导向面会对衣物进行导向,降低了衣物被定位柱划破的概率。
34.可选的,所述工作台上设置有吹风风扇,所述吹风风扇出风口朝向防滑垫。
35.通过采用上述技术方案,吹风风扇启动对防滑垫进行吹风,将衣物熨烫后残留在防滑垫上的水汽吹干,从而保证了防滑垫的防滑效果。
36.综上所述,本技术包括以下至少一种有益技术效果:
37.1.通过第一移动组件启动带动熨烫辊下移与衣物抵触,熨烫辊加热,然后第二移动组件启动带动熨烫辊在衣物上水平滚动将衣物上的褶皱部分烫平,熨烫完成后,停止第二移动组件并将第一移动组件移回原位,从衣物上移走压块,取下衣物即可,从而完成衣物的熨烫工作;
38.2.通过移动压块上升,压块上升带动转杆转动,转杆转动拉伸驱动弹簧,将衣物放置在工作台上,松开压块,驱动弹簧回缩带动转杆转动,转杆转动带动压块将衣物压紧在工作台上,从而完成了压块的移动和对衣物的固定工作;
39.3.通过在工作台上固定多个定位柱,把衣物放置到多个定位柱之间且衣物下面垫设有防滑垫,从而便于熨烫时压块压紧衣物,无需人工多次调整压块与衣物间的位置关系,提高了工作效率。
附图说明

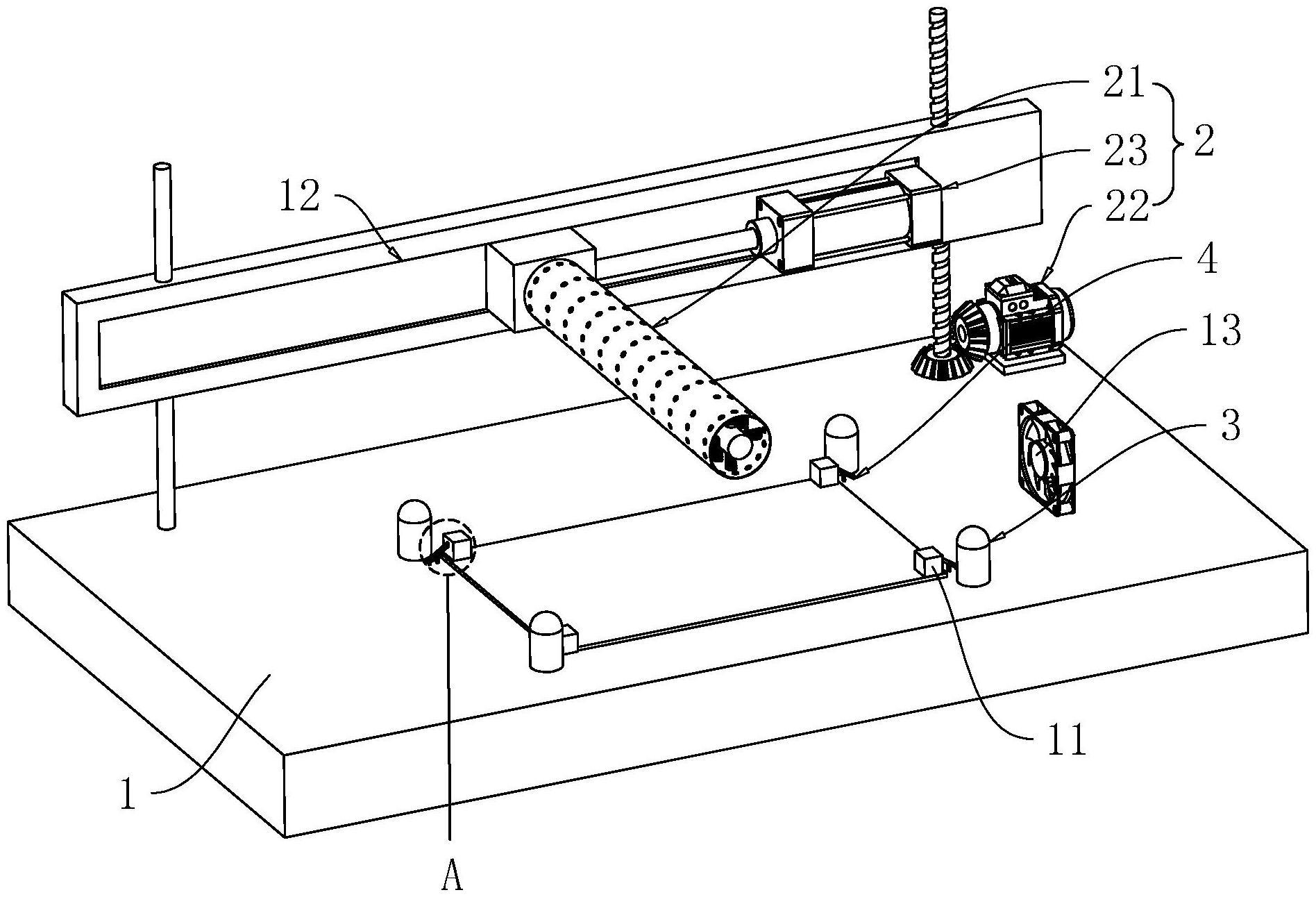

40.图1是本技术的立体结构示意图;
41.图2是本技术中烫平机构和定位组件的结构示意图;
42.图3是图1中a部的放大示意图。
43.附图标记:1、工作台;11、压块;12、滑移槽;13、吹风风扇;2、烫平机构;21、熨烫辊;211、内辊;212、外辊;213、连接弹簧;22、第一移动组件;221、第一移动台;222、移动丝杆;223、第一锥齿轮;224、第一移动电机;225、第二锥齿轮;23、第二移动组件;231、第二移动块;232、第二移动气缸;24、通气孔;3、定位组件;31、定位柱;32、防滑垫;33、导向面;4、驱动组件;41、转杆;42、驱动弹簧。
具体实施方式
44.以下结合附图1-附图3对本技术作进一步详细说明。
45.本技术实施例公开一种便于调节的熨烫装置。
46.参照图1,便于调节的熨烫装置包括工作台1,衣物置于工作台1上,工作台1上设置有用于烫平衣物的烫平机构2。
47.参照图1和图2,工作台1上设置有在衣物放置时对衣物位置进行定位的定位组件3,定位组件3包括定位柱31和防滑垫32。定位柱31设置有四个,四个定位柱31均固定连接在工作台1上表面上且呈竖直状态,定位柱31顶端开设有圆弧形的导向面33。防滑垫32固定连接在位于四个定位柱31之间的工作台1上表面上。衣物放置在防滑垫32上。
48.参照图1和图3,工作台1上通过驱动组件4竖向滑移设置有多个用于将衣物压紧在防滑垫32上的压块11。驱动组件4包括转杆41和驱动弹簧42。转杆41转动连接在工作台1上表面上。驱动弹簧42一端固定连接在工作台1上表面上,驱动弹簧42另一端与转杆41侧壁固定连接。压块11固定连接在转杆41与驱动弹簧42连接的一侧侧壁上且在驱动弹簧42作用下将衣物压紧在防滑垫32上。
49.参照图1,烫平机构2包括熨烫辊21、第一移动组件22和第二移动组件23。第一移动组件22和第二移动组件23分别对熨烫辊21的竖向位置和水平位置进行调节。熨烫辊21在第一移动组件22和第二移动组件23配合下对衣物表面褶皱处进行熨烫。
50.参照图1和图2,第一移动组件22包括第一移动台221、移动丝杆222、第一锥齿轮
223、第一移动电机224和第二锥齿轮225。工作台1上表面上固定连接有一根竖杆,第一移动台221竖向滑移安装在竖杆上,移动丝杆222转动连接在工作台1上表面上且呈竖直状态,移动丝杆222与第一移动台221螺纹连接。第一锥齿轮223固定连接在移动丝杆222底端。第一移动电机224固定连接在工作台1上表面上。第二锥齿轮225固定连接在第一移动电机224输出轴上且与第一锥齿轮223啮合。
51.参照图1和图2,第一移动电机224启动带动第二锥齿轮225转动,第二锥齿轮225转动带动第一锥齿轮223转动,第一锥齿轮223转动带动移动丝杆222转动,移动丝杆222转动带动第一移动台221竖向移动。
52.参照图1和图2,第二移动组件23包括第二移动块231和第二移动气缸232。第一移动台221靠近定位柱31的一侧侧壁上沿长度方向开设有水平的滑移槽12。第二移动块231滑移安装在滑移槽12上。第二移动气缸232固定连接在第一移动台221靠近定位柱31的一侧侧壁上且活塞杆与第二移动块231靠近第二移动气缸232的一侧侧壁固定连接。熨烫辊21转动连接在第二移动块231靠近定位柱31的一侧侧壁上。
53.参照图1和图2,熨烫辊21包括内辊211和外辊212。内辊211与外辊212均呈中空状态且表面均布开设有多个通气孔24。内辊211外辊212面上均布固定连接有多个连接弹簧213,连接弹簧213远离内辊211的一端与外辊212的内辊211面固定连接。内辊211转动连接在第二移动块231靠近定位柱31的一侧侧壁上且与蒸汽管连通。
54.参照图1和图2,第一移动电机224启动带动第一移动台221下移直至外辊212与衣物表面抵触后,蒸汽管通气,第二移动气缸232启动带动第二移动块231移动,第二移动块231移动带动内辊211和外辊212移动配合对衣物进行熨烫。
55.参照图1和图2,工作台1上表面上固定连接有吹风风扇13,吹风风扇13的出风口朝向防滑垫32处。
56.本技术实施例的工作原理为:
57.拉伸驱动弹簧42拉起转杆41,转杆41转动带动压块11上升,将衣物放置到防滑垫32上,松开转杆41使压块11压紧衣物。第一移动电机224启动带动第一移动台221下移,第一移动台221下移带动第二移动块231下移,第二移动块231下移带动熨烫辊21与衣物抵触,然后第二移动气缸232启动带动熨烫辊21在衣物表面往复滚动,从而完成了衣物的熨烫工作。
58.以上均为本技术的较佳实施例,并非依此限制本技术的保护范围,故:凡依本技术的结构、形状、原理所做的等效变化,均应涵盖于本技术的保护范围之内。
