1.本技术涉及家用电器技术领域，尤其涉及一种波轮洗衣机。


背景技术：

2.波轮洗衣机的箱体从其顶端到底端为高度方向。箱体作为波轮洗衣机的外壳，其设置为中空结构。箱体内设有容纳腔，该容纳腔用于为筒体、吊杆等部件提供安装空间。箱体上设置有顶部开口，该顶部开口作为衣物的取放口。箱体的顶部开口处设有箱盖，箱盖盖合在顶部开口处。箱盖用于启闭箱体的顶部开口，进而打开或关闭箱体内的容纳腔。筒体设于箱体内，筒体呈竖向布置，筒体的顶部具有开口，并与箱体的顶部开口相对。衣物可经箱体及筒体的开口放入筒体内部，进而进行衣物洗涤。箱体内设有驱动装置，该驱动装置与筒体传动连接，以驱动筒体内部进行转动，进而实现衣物洗涤。
3.驱动装置驱动筒体在水平方向做旋转运动时会使得筒体上下振动，在脱水和洗涤时，筒体高速旋转会使得振动加快。而筒体转速较慢时，筒体的振动也会随之减小。现有的吊杆无法灵活调节对限制筒体振动的阻尼力，若阻尼力过小，那么可能出现筒组件震动过大，出现撞杆停机或撞箱体的情况。若阻尼力过大，那么可能出现箱体的震动过大，进而引起箱体的震动过大，引起噪音。


技术实现要素：

4.本实用新型至少在一定程度上解决相关技术中的技术问题之一。
5.为此，本技术旨在提供一种波轮洗衣机，包括：
6.箱体，从其顶端到底端为高度方向，所述箱体的顶端设置有取放口；
7.筒体，其设置在所述箱体内，其顶端设置有开口，所述开口与所述取放口相对应；
8.杆体，设置在所述筒体和所述箱体之间；
9.杆体上座，其设在所述杆体的顶端，其与所述箱体相连；
10.弹簧下座，设在所述杆体的底端；
11.滑动件，其可滑动地套设在所述杆体上并位于所述杆体上座与所述弹簧下座之间，其与所述筒体相连接；
12.第一弹簧，其套设在所述杆体的外侧，其设置在所述滑动件和所述弹簧下座之间，其用于对所述滑动件施加方向为朝向所述杆体的顶端的弹力；
13.阻尼件，其设置在所述滑动件和所述弹簧下座之间，其紧密套设在所述杆体的外侧，其与所述杆体可滑动连接；
14.第二弹簧，其设置在所述阻尼件和所述弹簧下座之间，其套设在所述杆体的外侧；
15.所述筒体在振动状态下，所述滑动件向所述杆体的底端移动以先后压缩所述第一弹簧和所述第二弹簧；所述第二弹簧在被压缩状态下，所述阻尼件与所述杆体滑动摩擦，所述阻尼件受所述杆体对其施加的方向为朝向所述杆体的顶端的阻尼力。
16.本技术中,当筒体的振动较大时，第一弹簧的压缩量随之较大，滑动件向下移动量
大，此时仅第一弹簧被压缩变形，第一弹簧对滑动件施加的方向为朝向杆体的顶端的弹力可减缓滑动件和筒体的向下滑动和振动。由于此时筒体的振动较大，滑动件滑移至与阻尼件相接触并带动阻尼件沿杆体向下滑动，第二弹簧此时被滑动件压缩。此时第二弹簧对阻尼件和滑动件施加方向为朝向杆体的顶端的弹力和阻尼件与杆体滑动摩擦产生的滑动摩擦力，可减缓滑动件、阻尼件和筒体的向下移动和振动。从而防止筒体振动过大导致第一弹簧和第二弹簧压并，以及防止产生弹簧压并的碰撞声音，阻尼件和第二弹簧的设置使得吊杆抑制筒体振动的阻尼增大，可以更快的消耗筒体振动的动能，达到快速减震的效果，本技术随着波轮洗衣机待洗衣物的多少吊杆会实现与筒体振动幅度相适配的弹簧刚度和阻尼的自动匹配，大大提升了波轮洗衣机的减震效果。
17.在本技术的一些实施例中，所述阻尼件包括：第一连接座，所述第一连接座套设在所述杆体的外侧；第二连接座，所述第二连接座与所述第一连接座相连接，所述第二连接座向远离所述第一连接座的方向凹陷形成凹陷部，所述凹陷部的内部形成空腔；第一阻尼块，所述第一阻尼块设置在所述空腔中，至少部分所述第二连接座压紧所述第一阻尼块以限定所述第一阻尼块压紧所述杆体。
18.在本技术的一些实施例中，所述第二连接座靠近所述第一连接座的一侧设置有凸缘，所述凸缘向所述杆体的径向延伸，所述第二弹簧的底端连接于所述弹簧下座，所述第二弹簧的顶端抵接于所述凸缘。
19.在本技术的一些实施例中，所述滑动件包括：杆体下座，套设在所述杆体上，所述杆体下座与所述筒体相连接，所述杆体下座可带动所述筒体沿所述杆体的长度方向运动；弹簧上座，其套设在所述杆体上，其相对于所述杆体下座靠近所述杆体的底端设置，所述弹簧上座与杆体下座相连接，所述弹簧上座可沿所述杆体的长度方向运动；所述杆体下座靠近所述弹簧上座的内壁向所述弹簧上座延伸有第一环壁，所述弹簧上座的内部设置有容纳至少部分所述第一环壁的容纳腔，所述容纳腔内设置有第二阻尼块，所述第二阻尼块压紧所述杆体设置。
20.在本技术的一些实施例中，所述第一环壁靠近所弹簧上座的内壁上设置有扩口面，所述扩口面由所述第一环壁的内壁向所述第一环壁的外壁延伸设置。
21.在本技术的一些实施例中，所述杆体下座向远离所述弹簧上座的方向突出设置有延伸部，所述延伸部沿所述杆体的长度方向延伸设置。
22.在本技术的一些实施例中，所述第一环壁插入所述弹簧上座的所述容纳腔中，所述第一环壁与所述弹簧上座的内壁相抵接。
23.在本技术的一些实施例中，所述第一弹簧和所述第二弹簧的旋向相同。
24.在本技术的一些实施例中，还包括多个弹簧，其中至少两个所述弹簧的长度不同，多个所述弹簧嵌套设置在所述滑动件和所述弹簧下座之间。
25.在本技术的一些实施例中，所述杆体包括直杆段和连接段，所述直杆段从所述箱体的顶端到底端的方向上延伸，所述连接段分别设置在所述直杆段的延伸方向的两端，所述杆体上座与所述直杆段的顶端的连接段相抵接，所述弹簧下座与所述直杆段的底端的所述连接段相抵接。
附图说明
26.为了更清楚地说明本实用新型实施例或相关技术中的技术方案，下面将对实施例或相关技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

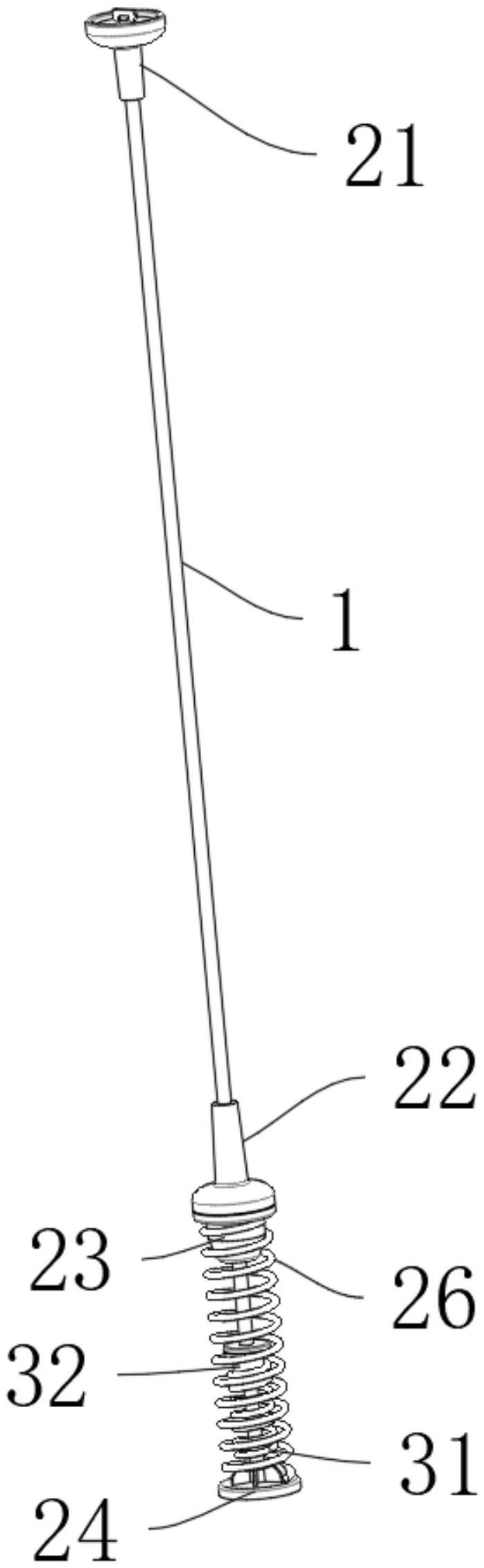

27.图1是根据本技术的实施方式中波轮洗衣机的吊杆的侧视图；
28.图2是根据本技术的实施方式中波轮洗衣机的吊杆的正视图；
29.图3是根据本技术的实施方式中波轮洗衣机的吊杆的结构示意图一；
30.图4是根据本技术的实施方式中波轮洗衣机的吊杆的结构示意图二；
31.图5是根据本技术的实施方式中波轮洗衣机的吊杆的结构示意图三；
32.图6是根据本技术的实施方式中波轮洗衣机的拆分杆体上座的结构示意图；
33.图7是根据本技术的实施方式中波轮洗衣机的拆分弹簧下座的结构示意图一；
34.图8是根据本技术的实施方式中波轮洗衣机的阻尼件的安装位置示意图；
35.图9是根据本技术的实施方式中波轮洗衣机的拆分弹簧下座的结构示意图二；
36.图10是根据本技术的实施方式中波轮洗衣机的吊杆拆除第一弹簧的结构示意图；
37.图11是根据本技术的实施方式中波轮洗衣机的吊杆的正向视图；
38.图12是图11中a-a向的剖视图；
39.图13是图12中b部分的放大示意图；
40.图14是图12中c部分的放大示意图；
41.图15是根据本技术的实施方式中波轮洗衣机的第二弹簧、弹簧上座和杆体下座的结构示意图；
42.图16是根据本技术的实施方式中波轮洗衣机的杆体下座、弹簧上座和阻尼件的结构示意图；
43.图17是根据本技术的实施方式中波轮洗衣机的第二阻尼块的安装位置示意图；
44.图18是根据本技术的实施方式中波轮洗衣机的阻尼件的拆分结构示意图一；
45.图19是根据本技术的实施方式中波轮洗衣机的杆体下座合弹簧上座的结构示意图；
46.图20是根据本技术的实施方式中波轮洗衣机的阻尼件的拆分结构示意图二。
47.以上各图中：杆体1；直杆段11；连接段12；杆体上座21；杆体下座22；延伸部221；第一环壁222；扩口面2211；弹簧上座23；容纳腔231；弹簧下座24；第二阻尼块25；第一弹簧26；第二弹簧31；阻尼件32；第一连接座321；第二连接座322；凸缘3221；凹陷部3222；第一阻尼块323；凸出筋324。
具体实施方式
48.下面，通过示例性的实施方式对本实用新型进行具体描述。然而应当理解，在没有进一步叙述的情况下，一个实施方式中的元件、结构和特征也可以有益地结合到其他实施方式中。
49.在下文中，将参照附图详细描述本技术的实施方式。
50.参见图1-图20，本技术提供的波轮洗衣机，包括：箱体、筒体和吊杆。
51.箱体的顶端到底端的方向为箱体的高度方向，箱体作为波轮洗衣机的外壳，其设置为中空结构，箱体的外观形状可根据需要进行设计。箱体内设有容纳腔231，该容纳腔231用于为筒体、吊杆等部件提供安装空间。
52.箱体上设置有顶部开口，该顶部开口作为衣物的取放口。箱体的顶部开口处设有箱盖，箱盖盖合在顶部开口处。箱盖用于启闭箱体的顶部开口，进而打开或关闭箱体内的容纳腔231。
53.筒体设于箱体内，筒体呈竖向布置，筒体的顶部具有开口，并与箱体的顶部开口相对。衣物可经箱体及筒体的开口放入筒体内部，进而进行衣物洗涤。箱体内设有驱动装置(图中未示出)，该驱动装置与筒体传动连接，以驱动筒体内部进行转动，进而实现衣物洗涤。
54.筒体包括外桶(图中未标识)和内桶(图中未标识)。外桶设在箱体内，内桶可旋转地设于外桶内部。内桶中具有洗涤腔，波轮洗衣机进行清洗工作时，被清洗衣物容纳于洗涤腔中并由筒组件的旋转而旋转，衣物通过与洗涤桶产生碰撞运动被清洗干净。驱动装置设于外桶的外部，并与内桶传动连接，以驱动内桶转动。其中，驱动装置可采用驱动电机。
55.箱体上设有主控板。主控板与驱动装置电连接。通过操控主控板可以控制内桶转动，进而实现筒体的洗涤和脱水等各个洗衣过程。
56.吊杆设于箱体的容纳腔231内，并设于筒体的外周，用于将筒体悬挂设置在箱体内。吊杆设有多个，并环绕筒体的周向呈间隔布置，以使筒体能够平稳地设于箱体内。
57.吊杆会控制筒体的震动，进而使得筒组件规范地震动，避免在运转过程中撞击箱体、产生异音和移位。
58.吊杆的阻尼力对震动控制会起到至关重要的作用，吊杆的阻尼力必须要在预设范围内才能起到良好的震动控制效果。若阻尼力过小，那么可能出现筒组件震动过大，出现撞杆停机或撞箱体的情况。若阻尼力过大，那么可能出现箱体的震动过大，进而引起箱体的震动过大，引起噪音。
59.吊杆包括：杆体1、杆体上座21、滑动件、弹簧下座24、第一弹簧26、第二弹簧31和阻尼件32。
60.杆体1设置在筒体和箱体之间，杆体1包括直杆段11和连接段12，杆体1的直杆段11从箱体顶端到底端的方向上延伸，连接段12分别设置在直杆段11的延伸方向的两端，即连接段12分别连接在直杆段11的顶端和底端。
61.滑动件包括：杆体下座22和弹簧上座23。杆体1的顶端通过设置在直杆段11的顶端的连接段12连接杆体上座21，杆体上座21与箱体的内壁相连接。杆体1的底端通过设置在直杆段11的底端的连接段12连接弹簧下座24。
62.杆体下座22和弹簧上座23套设在杆体1的顶端和底端之间，即杆体下座22和弹簧上座23套设于杆体1的直杆段11上且设置在杆体上座21和弹簧下座24之间。在杆体1的直杆段11的延伸方向上，杆体下座22相对于弹簧上座23靠近箱体的顶端设置，杆体下座22与弹簧上座23相连接。
63.第一弹簧26设置在弹簧上座23和弹簧下座24之间，第一弹簧26的顶端套设在弹簧上座23的外围，从而与弹簧上座23相连接，第一弹簧26的底端与弹簧下座24相抵接，第一弹簧26套设于弹簧下座24的中部，以对弹簧上座23施加方向为朝向杆体1的顶端的弹力。第一
弹簧26和第二弹簧31的长度不同，第一弹簧26的长度大于第二弹簧31的长度，第一弹簧26套设在第二弹簧31的外侧。
64.杆体下座22与外桶相连接，当在波轮洗衣机的洗涤或脱水阶段，内桶转动导致外桶振动，第一弹簧26的设置使得筒体带动杆体下座22沿杆体1的直杆段11压缩第一弹簧26并沿杆体1的直杆段11往复运动，第一弹簧26可缓冲筒体的振动从而减缓和抑制外桶的振动。
65.杆体下座22靠近弹簧上座23的内壁向弹簧上座23延伸有第一环壁222，弹簧上座23内部设置有容纳至少部分第一环壁222的容纳腔231，容纳腔231内设置有第二阻尼块25，第二阻尼块25压紧杆体1设置。第二阻尼块25可与杆体1可滑动连接。第二阻尼块25可采用柔性材料制成，第二阻尼块25与杆体1过盈配合，使得第二阻尼块25相对于杆体1滑动运动时，第二阻尼块25与杆体1间存在摩擦力。杆体1的直杆段11穿设容纳腔231和第二阻尼块25设置。
66.当在波轮洗衣机的洗涤或脱水阶段，内桶转动导致外桶振动，筒体带动杆体下座22和弹簧上座23沿杆体1的直杆段11压缩第一弹簧26并沿杆体1的直杆段11往复运动时，第一弹簧26对弹簧上座23施加方向为朝向杆体1的顶端的弹力以缓冲筒体的振动从而减缓和抑制外桶的振动。同时，筒体带动杆体下座22和弹簧上座23沿杆体1的直杆段11压缩第一弹簧26并沿杆体1的直杆段11往复运动时，第二阻尼块25压紧杆体1，第二阻尼块25与杆体1间存在滑动摩擦力，从而减缓和抑制杆体下座22和弹簧上座23的振动，进而减缓和抑制筒体的振动。
67.在一些实施例中，第一环壁222的靠近弹簧上座23的内壁上设置有扩口面2211，扩口面2211由第一环壁222的内壁向第一环壁222的外部延伸设置。可设置的是，第一环壁222呈圆环形环壁，扩口面2211与第一环壁222的轴向成角度倾斜设置，以便于在第一环壁222的内侧形成扩口。
68.在将第二阻尼块25装配至第一环壁222的内部时，通过扩口面2211的设置使得第一环壁222的靠近弹簧上座23的一端的内径大于第一环壁222的远离弹簧上座23的一端的内径，扩口面2211的设置可更便于将第二阻尼块25由第一环壁222的内径更大的一端装配置第一环壁222的内部，扩口面2211在第二阻尼块25的装配过程中起到导向装配的作用。
69.同时，由于第二阻尼块25与杆体1为紧密压紧连接，第二阻尼块25可采用柔性材料制成。第二阻尼块25的形状与第一环壁222的内壁相适配，第二阻尼块25的径向长度可大于第二环壁内壁的径向长度，以使得第二阻尼块25压紧杆体1的效果更好。因此在第二阻尼块25的径向长度可大于第二环壁内壁的径向长度时，扩口面2211的设置可更便于将可更便于将第二阻尼块25由第一环壁222的内径更大的一端装配置第一环壁222的内部。
70.第二阻尼块25与第一环壁222的内侧相接触的侧面设置有多个凸出筋324，多个凸出筋324凸出于第二阻尼块25的侧面设置，凸出筋324与第一环壁222的内壁相接触可提高第二阻尼块25与第一环壁222的压紧效果，进而提高第二阻尼块25与杆体1的压紧效果。多个凸出筋324的长度方向与第二阻尼块25安装入第一环壁222的内部的方向同向设置，可对第二阻尼块25安装入第一环壁222内提供导向作用，利于第二阻尼块25安装入第一环壁222内。
71.第一环壁222插入弹簧上座23的容纳腔231中，第一环壁222与弹簧上座23的内壁
相抵接。通过弹簧上座23的内壁抵接第一环壁222以限制第一环壁222的变形，进而第二阻尼块25限制在第一环壁222的内部，从而使得第一阻尼块323紧密压紧在杆体1的外侧，保证了第一阻尼块323与杆体1间在滑动移动后可产生抑制弹簧上座23向下移动的滑动摩擦力。
72.在一些实施例中，杆体下座22向远离弹簧上座23的方向突出设置有延伸部221，延伸部221沿杆体1的长度方向延伸设置。
73.在本实施例中，在阻尼件32和弹簧下座24之间设置有第二弹簧31，第二弹簧31的底端连接于弹簧下座24，第二弹簧31的顶端抵接于阻尼件32，第二弹簧31套设在阻尼件32和弹簧下座24之间设置的杆体1的外侧。
74.筒体在振动状态下，弹簧上座23向杆体1的底端移动以先后压缩第一弹簧26和第二弹簧31。弹簧上座23压缩第一弹簧26运动以使弹簧上座23与阻尼件32抵接时，弹簧上座23继续滑动以压动阻尼件32向下滑动，第二弹簧31被压缩。当第二弹簧31被压缩时，一方面，第二弹簧31对阻尼件32施加方向为朝向杆体1的顶端的作用力，从而减缓阻尼件32和弹簧上座23向下移动。另一方面，阻尼件32与杆体1产生滑动摩擦，阻尼件32受到杆体1对其施加的方向为朝向杆体1的顶端的阻尼力，从而减缓阻尼件32和弹簧上座23向下移动。
75.具体的，阻尼件32包括：第一连接座321、第二连接座322和第一阻尼块323。
76.第一连接座321和第二连接座322套设在杆体1的外侧，第一连接座321相对于第二连接座322靠近直杆段11的顶端设置。第二连接座322与第二连接座322相连接。第二连接座322向远离第一连接座321的方向凹陷形成凹陷部3222，凹陷部3222的内壁形成空腔，空腔设置在第一连接座321和第二连接座322之间。
77.第一阻尼块323设置在空腔中，至少部分第二连接座322上的凹陷部3222的侧壁压紧第一阻尼块323以限定第一阻尼块323压紧杆体1，使得第一阻尼块323与杆体1间为过盈配合，第一阻尼块323相对于杆体1滑移时可产生滑动摩擦力。
78.第二连接座322靠近第一连接座321的一侧设置有凸缘3221。凸缘3221与凹陷部3222相连接，凸缘3221向杆体1的径向延伸凸出设置。第二弹簧31的底端连接于弹簧下座24，第二弹簧31的顶端套设在凹陷部3222的外壁上，以便于将第二弹簧31的顶端与阻尼件32固定连接。可设置的是，第二弹簧31的顶端抵接于凸缘3221，以便于将第二弹簧31限制在第二连接件的凸缘3221和弹簧下座24之间，防止第二弹簧31在杆体1的长度方向上随意窜动。
79.第一阻尼块323与凹陷部3222的内侧相接触的侧面设置有多个凸出筋324，多个凸出筋324凸出于第一阻尼块323的侧面设置，凸出筋324与凹陷部3222的内壁想接触可提高第一阻尼块323与凹陷部3222的压紧效果，进而提高第一阻尼块323与杆体1的压紧效果。多个凸出筋324的长度方向与第一阻尼块323安装入凹陷部3222的内部的方向同向设置，可对第一阻尼块323安装入凹陷部3222内的空腔提供导向作用，利于第一阻尼块323安装入凹陷部3222内。
80.在本实施例中，筒体的振动大小与洗衣物的重量呈正比关系，洗衣物的重量也大，筒体的振动也越大。当在波轮洗衣机的洗涤或脱水阶段，内桶转动导致外桶振动，筒体带动杆体下座22沿杆体1的直杆段11压缩第一弹簧26并沿杆体1的直杆段11往复运动，第一弹簧26缓冲筒体的振动从而减缓和抑制外桶的振动。
81.当筒体的振动较小时，第一弹簧26的压缩量随之较小，杆体下座22和弹簧上座23
向下移动量较小，此时仅第一弹簧26被压缩变形，第一弹簧26对弹簧上座23施加的方向为朝向所述杆体1的顶端的弹力和第二阻尼块25与杆体1滑动摩擦产生的滑动摩擦力，可减缓弹簧上座23和筒体的向下滑动和振动，可减小弹簧上座23和筒体的振动。此时第一弹簧26未滑动至与阻尼件32相抵接，第二弹簧31未被压缩，即第二弹簧31和阻尼件32在筒体的振动较小时对筒体和弹簧上座23无力的作用。
82.当筒体的振动较大时，第一弹簧26的压缩量随之较大，杆体下座22和弹簧上座23向下移动量大，此时仅第一弹簧26被压缩变形，第一弹簧26对弹簧上座23施加的方向为朝向杆体1的顶端的弹力和第二阻尼块25与杆体1滑动摩擦产生的滑动摩擦力，可减缓弹簧上座23和筒体的向下滑动和振动。由于此时筒体的振动较大，弹簧上座23滑移至与阻尼件32相接触并带动阻尼件32沿杆体1向下滑动，第二弹簧31此时被压缩。此时第二弹簧31对阻尼件32和弹簧上座23施加方向为朝向杆体1的顶端的弹力和阻尼件32与杆体1滑动摩擦产生的滑动摩擦力，可减缓弹簧上座23、阻尼件32和筒体的向下移动和振动。从而防止筒体振动过大导致第一弹簧26、第二弹簧31压并，以及防止产生弹簧压并的碰撞声音，阻尼件32和第二弹簧31的设置使得吊杆抑制筒体振动的阻尼增大，可以更快的消耗筒体振动的动能，达到快速减震的效果，本实施例随着波轮洗衣机待洗衣物的多少吊杆会实现与筒体振动相适配的弹簧刚度和阻尼的自动匹配，大大提升了吊杆的减震效果。
83.在一些实施例中，第一弹簧26和第二弹簧31的旋向相同。也就是说，当第一弹簧26为左螺旋时，第二弹簧31同为左螺旋，当第一弹簧26为右螺旋时，第二弹簧31同为右螺旋，从而弹簧组件在压缩的过程中压缩变形稳定性更好，由此，洗衣机桶体的工作稳定性更好、振动更小。
84.在一些实施例中，吊杆除第一弹簧26和第二弹簧31外还包括多个弹簧，其中至少两个弹簧的长度不同，多个弹簧嵌套设置在弹簧上座23和弹簧下座24之间。每个弹簧均设置有一个与其相适配的阻尼件32，从而根据筒体的振动大小来实现多种刚度阻尼的自动变换。
85.在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
86.术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。
87.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
88.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权
利要求的保护范围为准。
