1.本实用新型涉及缝纫机领域，特别涉及一种方便升降调节的平缝机。


背景技术：

2.平缝缝纫机主要是用一根缝纫线，在缝料上形成一种线迹，使一层或多层缝料交织或缝合起来的机器。
3.平缝缝纫机上均设置缝纫机压脚，其是平缝缝纫机的送料机构中一个必不可少的零部件，在需要对缝料进行换边缝制等操作时，需要将缝纫机压脚抬起，而使用者用腿将膝控抬脚杆向外推动即能够将缝纫机压脚抬起，当将膝控抬脚杆松开时，膝控抬脚杆会向内回弹，进而缝纫机压脚就会落下，而为了提升使用者用腿推动膝控抬脚杆时的舒适性，常会在膝控抬脚杆上通过螺栓固定安装靠垫，从而在需要抬起缝纫机压脚时，可通过靠垫将膝控抬脚杆向外推动，同时，靠垫安装在膝控抬脚杆上的高度可根据使用者的身高以及使用习惯进行升降调节，但是由于传统的靠垫是通过螺栓固定安装在膝控抬脚杆上的，故而在调节靠垫在膝控抬脚杆上的高度时，需要使用工具先将用于固定靠垫的螺栓拧松，而后才可上下移动靠垫，当靠垫的高度合适后，需要使用工具再将螺栓拧紧才能将靠垫固定，此过程较为繁琐复杂，从而使得靠垫高度的调节较为不便，故而需要一种方便升降调节的平缝机。


技术实现要素：

4.本实用新型的主要目的在于提供一种方便升降调节的平缝机，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种方便升降调节的平缝机，包括桌板，所述桌板的下方安装有膝控抬脚杆，所述膝控抬脚杆的外壁上开设有固定卡槽，所述膝控抬脚杆上安装有一号固定件和二号固定件，所述一号固定件由基块、连接导柱、弹簧挡板以及固定弹簧组成，所述连接导柱有两个且对称安装在基块的外端，所述弹簧挡板有两个且分别安装在两个连接导柱的外端，所述固定弹簧有两个且分别套设在两个连接导柱上，所述基块的外端且在两个连接导柱之间开设有弧形槽，所述基块通过弧形槽紧贴在膝控抬脚杆上，所述基块的内端安装有靠垫，所述二号固定件由弧形板、固定卡块、拉块以及连接板组成，所述固定卡块有若干个且均匀安装在弧形板的内壁上，所述拉块安装在弧形板的外壁上，所述连接板有两个且对称安装在弧形板的内端，所述连接板上开设有安装孔，所述连接板通过安装孔滑动安装在连接导柱上，且所述连接板位于固定弹簧的内侧，所述弧形板紧贴在膝控抬脚杆的外壁上，而所述固定卡块嵌入在膝控抬脚杆外壁上开设的固定卡槽内。
7.优选的，所述桌板的上端固定安装有缝纫机主体。
8.优选的，所述膝控抬脚杆外壁上开设的固定卡槽有若干个且为均匀开设。
9.优选的，所述一号固定件上的连接导柱与基块、弹簧挡板为固定连接。
10.优选的，所述二号固定件上的弧形板与固定卡块、拉块以及连接板为固定连接。
11.优选的，所述靠垫由基板和软垫组成，所述软垫固定安装在基板的内端，所述基板与基块为固定连接。
12.与现有技术相比，本实用新型具有如下有益效果：
13.通过设置一号固定件和二号固定件，同时将靠垫安装在一号固定件上，可使得靠垫的升降调节较为方便，将二号固定件向外拉动，使得固定卡块脱离固定卡槽后，靠垫的固定即被解除，而后即可升降调节靠垫，当靠垫的高度合适后，将二号固定件松开，在一号固定件上的固定弹簧的推动下，使得固定卡块嵌入到固定卡槽内后，靠垫即被固定。
附图说明

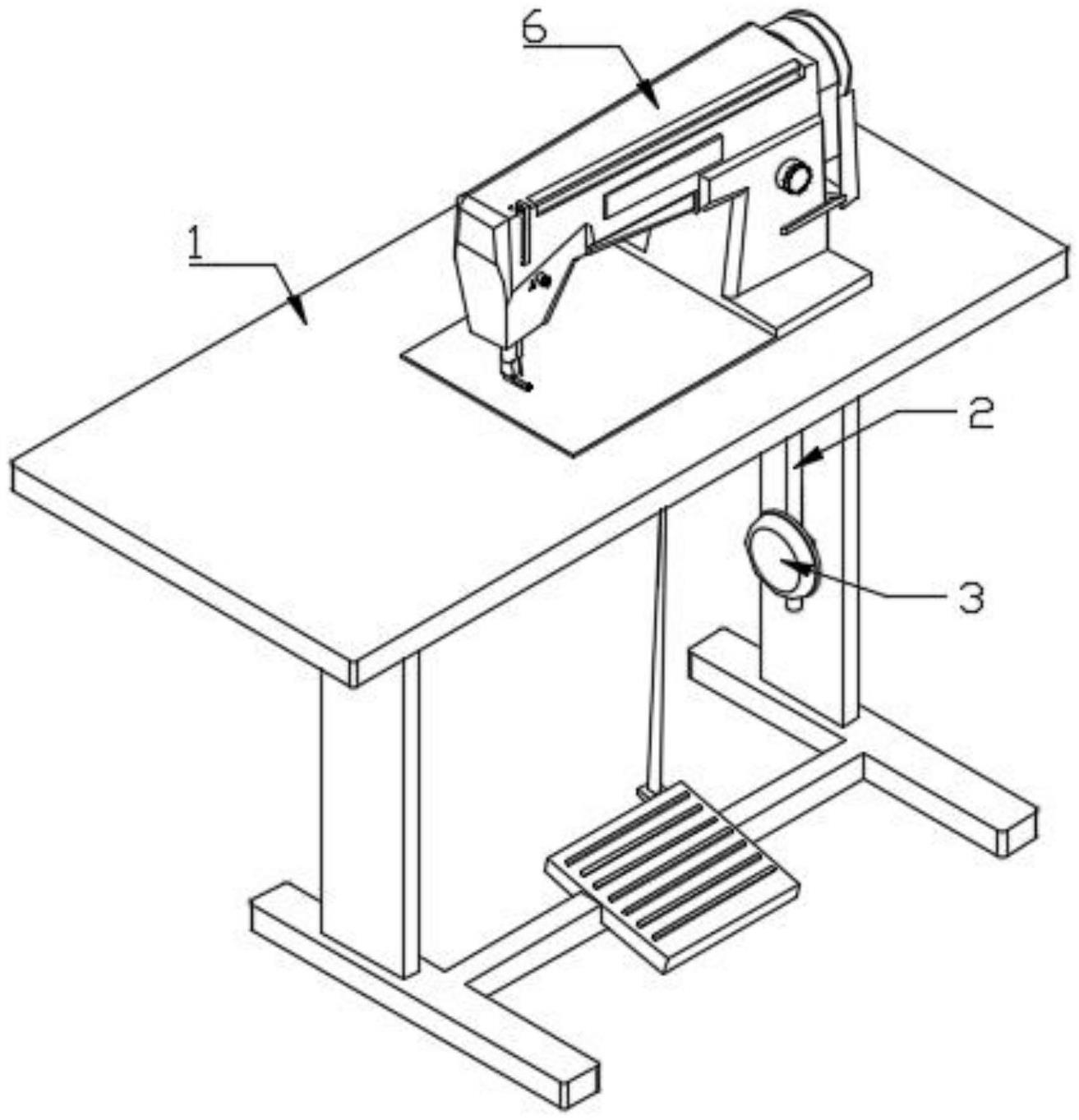

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的膝控抬脚杆、靠垫、一号固定件以及二号固定件的结构示意图；
16.图3为本实用新型的靠垫和一号固定件的结构示意图；
17.图4为本实用新型的二号固定件的结构示意图。
18.图中：1、桌板；2、膝控抬脚杆；3、靠垫；4、一号固定件；5、二号固定件；6、缝纫机主体；7、固定卡槽；8、软垫；9、基板；10、基块；11、弧形槽；12、连接导柱；13、弹簧挡板；14、固定弹簧；15、弧形板；16、固定卡块；17、拉块；18、连接板；19、安装孔。
具体实施方式
19.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
20.请参阅图1、图2、图3、图4所示，一种方便升降调节的平缝机，包括桌板1，桌板1的上端固定安装有缝纫机主体6，桌板1的下方安装有膝控抬脚杆2，靠垫3由基板9和软垫8组成，软垫8固定安装在基板9的内端，基板9与基块10为固定连接，在使用时，使用者可通过靠垫3将膝控抬脚杆2向外推动，从而将缝纫机压脚抬起，而当松开靠垫3后，膝控抬脚杆2会向内回弹，进而缝纫机压脚会落下。
21.请参阅图1、图2、图3、图4所示，膝控抬脚杆2的外壁上开设有固定卡槽7，膝控抬脚杆2外壁上开设的固定卡槽7有若干个且为均匀开设，膝控抬脚杆2上安装有一号固定件4和二号固定件5，一号固定件4由基块10、连接导柱12、弹簧挡板13以及固定弹簧14组成，连接导柱12有两个且对称安装在基块10的外端，弹簧挡板13有两个且分别安装在两个连接导柱12的外端，固定弹簧14有两个且分别套设在两个连接导柱12上，基块10的外端且在两个连接导柱12之间开设有弧形槽11，基块10通过弧形槽11紧贴在膝控抬脚杆2上，基块10的内端安装有靠垫3，二号固定件5由弧形板15、固定卡块16、拉块17以及连接板18组成，固定卡块16有若干个且均匀安装在弧形板15的内壁上，拉块17安装在弧形板15的外壁上，连接板18有两个且对称安装在弧形板15的内端，连接板18上开设有安装孔19，连接板18通过安装孔19滑动安装在连接导柱12上，且连接板18位于固定弹簧14的内侧，弧形板15紧贴在膝控抬脚杆2的外壁上，而固定卡块16嵌入在膝控抬脚杆2外壁上开设的固定卡槽7内，一号固定件4上的连接导柱12与基块10、弹簧挡板13为固定连接，二号固定件5上的弧形板15与固定卡
块16、拉块17以及连接板18为固定连接，通过设置一号固定件4和二号固定件5，同时将靠垫3安装在一号固定件4上，可使得靠垫3的升降调节较为方便，将二号固定件5向外拉动，使得固定卡块16脱离固定卡槽7后，靠垫3的固定即被解除，而后即可升降调节靠垫3，当靠垫3的高度合适后，将二号固定件5松开，在一号固定件4上的固定弹簧14的推动下，使得固定卡块16嵌入到固定卡槽7内后，靠垫3即被固定。
22.需要说明的是，本实用新型为一种方便升降调节的平缝机，在使用的过程中，当需要调节靠垫3的高度时，首先将靠垫3的固定解除，其方法为，将二号固定件5向外拉动，从而使得二号固定件5在一号固定件4上的连接导柱12上向外滑动，使得二号固定件5上的固定卡块16脱离膝控抬脚杆2外壁上开设的固定卡槽7，此时靠垫3的固定即被解除，而在二号固定件5在连接导柱12上向外滑动时，固定弹簧14会被压缩变形，接着即可向上或向下移动调节靠垫3，当靠垫3的高度合适后，可将二号固定件5松开，此时一号固定件4上的固定弹簧14会将二号固定件5向内推动，最终使得固定卡块16嵌入到固定卡槽7内即可，此时靠垫3即被固定，进而也完成了靠垫3的升降调节。
23.以上所述仅为本实用新型的优选实施例，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
