1.本实用新型涉及智能家居技术领域，尤其涉及一种晾衣机的控制方法及晾衣机。


背景技术：

2.智能晾衣机由于能够实现自动升降，并集成有照明、烘干、杀菌等功能，越来越受到人们的青睐，俨然已成为智能家居产品中不可缺少的部分。
3.晾衣机一般设置在阳台上，部分阳台作为半敞闭的空间，常种植有植物，导致阳台容易出现蚊虫。目前存在一些晾衣机中集成有驱灭蚊虫的功能，一般采用光线诱捕配合电网的方式来驱灭蚊虫，但晾衣机上晾晒衣物时，衣物对光线具有阻挡作用，存在蚊虫远离电网无法消灭的情况，驱蚊效果不好，影响用户使用体验。


技术实现要素：

4.本实用新型的目的在于提供一种晾衣机，能够解决蚊虫远离电网导致无法被消灭的问题。
5.为达此目的，本实用新型采用以下技术方案：
6.一种晾衣机，包括主机、风机和灭蚊装置，所述主机内设置有空腔，所述主机的底面设置有与所述空腔连通的安装孔；
7.所述灭蚊装置包括：
8.照明灯，设置于所述主机上并环绕所述安装孔设置；
9.电网，设置于所述安装孔处；
10.所述风机设置于所述空腔内，所述风机能够驱动主机外侧气流通过所述安装孔进入所述空腔内。
11.作为上述晾衣机的一种可选方案，所述照明灯凸出于所述主机的底面。
12.作为上述晾衣机的一种可选方案，所述晾衣机还包括：
13.蚊虫检测组件，所述蚊虫检测组件与所述灭蚊装置通讯连接，所述蚊虫检测组件用于检测蚊虫信息，所述蚊虫信息包括蚊虫密度、分布区域和/或蚊虫种类；
14.和/或，光照强度检测组件，所述光照强度检测组件与所述灭蚊装置通讯连接，所述光照强度检测组件用于检测光照强度。
15.作为上述晾衣机的一种可选方案，所述灭蚊装置还包括变压器，所述蚊虫检测组件与所述变压器通讯连接，所述变压器与所述电网电连接，用于调整所述电网的电压。
16.作为上述晾衣机的一种可选方案，所述电网包括多个独立设置的子网板，每个所述子网板的电压均可调。
17.作为上述晾衣机的一种可选方案，所述晾衣机还包括悬挂于所述主机下方的晾衣架，所述蚊虫检测组件包括多个传感器，所述主机的底面以及所述晾衣架的侧面均设置有所述传感器，所述传感器为红外感应传感器或图像识别传感器。
18.作为上述晾衣机的一种可选方案，所述风机与所述蚊虫检测组件通讯连接，所述
风机的转速可调。
19.作为上述晾衣机的一种可选方案，所述灭蚊装置还包括：
20.熏灭蚊虫组件，设置于所述空腔内，所述熏灭蚊虫组件用于挥发灭蚊烟雾，所述风机能够驱动所述空腔内气体通过所述安装孔排出。
21.作为上述晾衣机的一种可选方案，所述空腔设置有两个，所述安装孔设置于两个所述空腔之间，两个所述空腔均设置有所述风机，至少一个所述空腔内设置有所述熏灭蚊虫组件。
22.作为上述晾衣机的一种可选方案，所述灭蚊装置还包括：
23.晾衣架，所述晾衣架悬挂于所述主机下方，所述晾衣架包括相对设置的两个衣杆；
24.承接板，所述承接板的一端收纳于两个所述衣杆中的一个内部，所述承接板的另一端设置有限位部，所述限位部能与两个所述衣杆中的另一个配合以可拆装连接。
25.本实用新型的有益效果：
26.本实用新型提供的晾衣机中，在光线诱捕、电网灭蚊虫的基础上，风机驱动气流流动，利用蚊虫的顺风飞行的习性，将蚊虫引诱至电网附近，配合气流吸力，将蚊虫吸附到电网上，达到消灭蚊虫的作用，驱灭效果更好。
附图说明
27.图1是本实用新型提供的晾衣机的主视图；

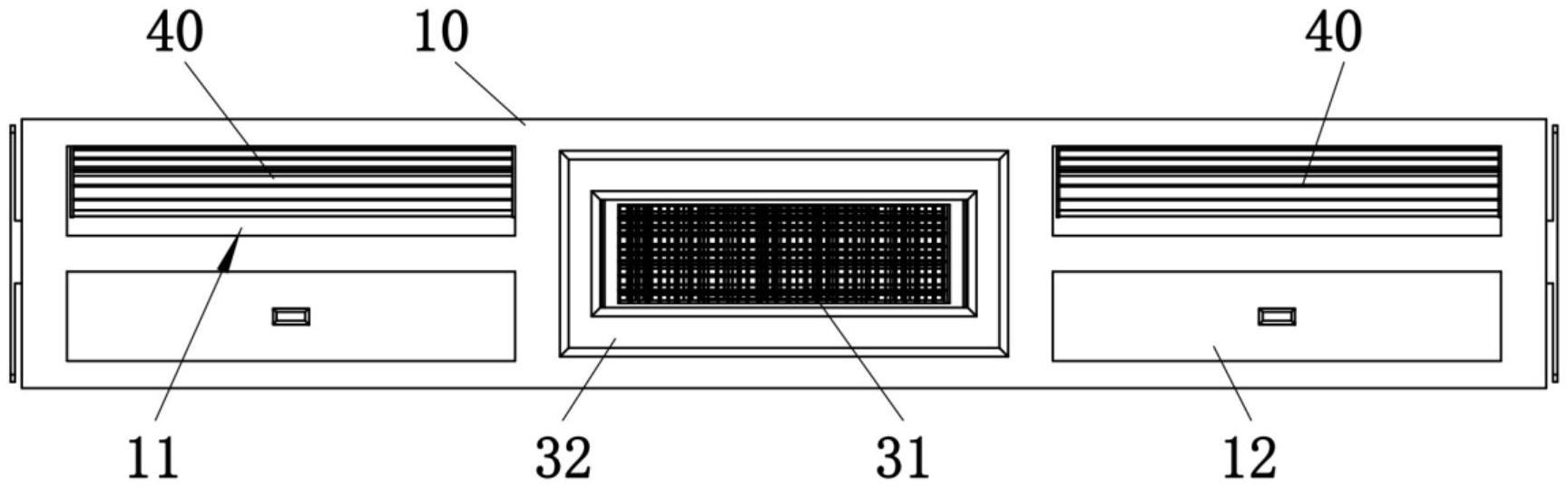

28.图2是本实用新型提供的主机的仰视图；
29.图3是本实用新型提供的主机的剖视图；
30.图4是本实用新型提供的主机的结构示意图；
31.图5是本实用新型提供的晾衣机的结构示意图；
32.图6是本实用新型提供的晾衣架和收纳装置的结构示意图。
33.图中：
34.10、主机；11、出风口；12、导风板；13、捕蚊腔；14、空腔；20、晾衣架；21、第一衣杆；22、第二衣杆；221、挂板；31、电网；32、照明灯；33、变压器；40、风机；50、熏灭蚊虫组件；60、收纳装置；61、承接板；62、收卷轴；63、限位部。
具体实施方式
35.下面结合附图和实施例对本实用新型作进一步的详细说明。可以理解的是，此处所描述的具体实施例仅仅用于解释本实用新型，而非对本实用新型的限定。另外还需要说明的是，为了便于描述，附图中仅示出了与本实用新型相关的部分而非全部结构。
36.在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
37.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通
过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
38.在本实施例的描述中，术语“上”、“下”、“右”、等方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述和简化操作，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅仅用于在描述上加以区分，并没有特殊的含义。
39.本实施例提供了一种晾衣机，可以提高对蚊虫的消灭效果，改善用户体验。
40.如图1和图2所示，晾衣机包括主机10、悬挂于主机10下方的晾衣架20、风机40以及灭蚊装置。主机10内设置有空腔14，主机10的底面设置有与空腔14连通的安装孔；灭蚊装置包括照明灯32和电网31，电网31设置于安装孔处，照明灯32设置于主机10的底面并环绕安装孔设置；风机40设置于空腔14内，风机40能驱动主机10外侧空气通过安装孔进入到空腔14内。
41.启动风机40后，风机40驱动气流经安装孔向主机10内流动，气流对附近的蚊虫具有吸力，能够将附近的蚊虫吸到电网31上。此外，部分蚊虫具有顺风飞行的特性，对于距离电网31较远的蚊虫，可以利用蚊虫的上述特性引诱蚊虫靠近电网31，进而在气流吸力的作用下靠近电网31，以保证蚊虫驱灭效果。
42.如图2和图3所示，主机10内设置有捕蚊腔13，捕蚊腔13的底面设置有安装孔，空腔14与捕蚊腔13连通。通过将主机10内部设置捕蚊腔13和空腔14，能够将电网31和风机40设置在不同的腔室内，使两部分结构分开设置，能够避免电网31与其他结构接触，提高使用安全。
43.通过设置照明灯32，可以利用蚊虫的趋光性，从而能够更好地引诱蚊虫。进一步地，照明灯32提供的光线的波长可调。例如在诱捕蚊虫时，照明灯32可以发出波长为350nm-390nm的光线，以更好引诱蚊虫。
44.可选地，照明灯32可以为紫外线灯，以提高对蚊虫的引诱效果。同时，紫外线灯还能够对晾晒的衣物消毒杀菌。
45.为了扩大照明灯32的光线覆盖范围，照明灯32凸出于主机10的底面，使照明灯32的外侧面也能够发出光线，增大照明灯32的光线出射角度，从而更好地引诱蚊虫。
46.本实施例中，晾衣机还包括蚊虫检测组件和光照强度检测组件，蚊虫检测组件和光照强度检测组件分别与灭蚊装置通讯连接，蚊虫检测组件用于检测蚊虫信息，蚊虫信息包括但不限于蚊虫密度、分布区域和蚊虫种类；光照强度检测组件与灭蚊装置通讯连接，光照强度检测组件用于检测光照强度，从而判断是否天黑。
47.通过蚊虫检测组件可以判断晾衣机附近是否有蚊虫，还可以获取蚊虫的密度、分布区域以及种类等信息；光照强度检测组件能够判断是否天黑，以便选择是否开启照明灯32，以节省电能。通过蚊虫检测组件和光照强度检测组件的配合，能够更好地获取情景信息，从而优化开启灭蚊装置的时机。
48.一些实施例中，晾衣机可以仅包括蚊虫检测组件或光照强度检测组件。
49.其中，蚊虫检测组件包括多个传感器，传感器可以为红外感应传感器或图像识别
传感器，以检测是否有蚊虫以及蚊虫的具体信息。
50.光照强度检测组件包括光敏传感器，光敏传感器设置在主机10上，以通过检测环境中的光照强度来判断是否天黑。示例性地，当光照强度低于预设阈值时，则判断已天黑。当检测到已天黑，且有蚊虫后，灭蚊装置自动启动，以驱灭蚊虫。
51.为更好地获取蚊虫信息，主机10的底面以及晾衣架20的侧面均设置有传感器，以扩大检测范围，提高检测准确性。
52.主机10与晾衣架20之间通过剪刀伸缩架连接，设置于晾衣架20上的传感器可以通过导线与主机10内部控制器连接，导线可以沿剪刀伸缩架延伸，以使晾衣机外观更整洁。
53.可选地，风机40可以具有不同的挡位，根据蚊虫数量以及分布情况等信息，可以选择合适的挡位，从而更好地驱灭蚊虫。
54.进一步地，捕蚊腔13内还设置有变压器33，变压器33与电网31连接，用于调整电网31的电压。根据需要杀死的蚊虫的种类，合理调整电网31的电压，能够提高对蚊虫的驱灭效果。
55.可选地，电网31包括多个独立设置的子网板，每个子网板的电压均可调。通过设置多个子网板，每个子网板可以独立启动并调整电压，能够将电网31分为多个区域，以便根据每个区域附近是否有蚊虫来选择是否启动对应的子网板，以及根据每个区域附近蚊虫的种类来合理调整电压，能够更好地驱灭蚊虫。
56.进一步地，灭蚊装置还包括熏灭蚊虫组件50，熏灭蚊虫组件50设置于空腔14内，能够挥发消灭蚊虫的烟雾。
57.本实施例中，灭蚊装置具有烟熏以及电网31两种驱灭蚊虫的方式，可以配合蚊虫检测组件和光照强度检测组件获取的情景信息，选择合适的手段驱灭蚊虫，以达到更好的驱灭效果，同时节省电能。
58.可选地，熏灭蚊虫组件50可以包括电蚊香，电蚊香可以为液体电蚊香或固体电蚊香，通过通电挥发烟雾，烟雾中物质能够有效驱灭蚊虫。晾衣机内还包括电源模块，电网31以及熏灭蚊虫组件50均与电源模块连接，以通过电源模块提供电能。
59.进一步地，安装孔设置于主机10的中部，熏灭蚊虫组件50产生的烟雾可以通过安装孔排出主机10外，以便能够均匀向主机10的四周扩散，提高蚊虫驱灭效果。
60.进一步地，捕蚊腔13的左右两侧均可以设置有空腔14，每个空腔14内均可以设置熏灭蚊虫组件50，以能够更快地产生更多的烟雾，有利于保证烟雾在主机10附近分布均匀。
61.当开启熏灭蚊虫组件50时，为使烟雾能够顺利地向主机10外部扩散，可以启动风机40，此时，风机40驱动气流经安装孔向主机10外流动，从而使气流将空腔14内的烟雾通过捕蚊腔13和安装孔带到主机10外，以更好地驱灭蚊虫。
62.如图3和图4所示，风机40设置有两个，每个空腔14内均设置有风机40，主机10的底面设置有与空腔14连通的出风口11，风机40启动时还能够驱动空腔14内气流通过出风口11向动，以对衣物进行风干。此外，该气流还能够将落在衣物上的蚊虫尸体吹落。
63.一些实施例中，两个空腔14中一个中设置有熏灭蚊虫组件50，且每个空腔14与捕蚊腔13的连接处设置有单向阀，一个空腔14中的风机40仅用于驱动气流依次经过熏灭蚊虫组件50、单向阀、捕蚊腔13和安装孔后向主机10外部流动，另一个空腔14中的风机40仅用于驱动主机10外部的气流经过安装孔进入到捕蚊腔13中。
64.如图4所示，主机10上还设置有用于关闭或打开出风口11的导风板12，导风板12与主机10转动连接，每个出风口11处均设置有导风板12，以根据需要打开或关闭对应的出风口11。
65.为了方便收集被杀死的蚊虫，如图5和图6所示，晾衣架20上设置有收纳装置60，收纳装置60位于电网31下方，能够接住被电视的蚊虫。具体地，收纳装置60包括承接板61，晾衣架20包括相对设置的两个晾杆，承接板61设置于两个晾杆之间，且分别与两侧的晾杆连接。
66.进一步地，为了根据选择的驱灭蚊虫方式不同来调整收纳装置60的承接面积和位置，收纳装置60包括至少两个承接板61，且每个承接板61均与晾杆滑动连接，以使每个承接板61均能够沿晾杆的长度方向移动，以调整承接板61的位置。
67.进一步地，至少两个承接板61沿竖直方向排列，使承接板61可以层叠设置，减小承接面积，也可以展开增大承接面积，避免承接板61在滑动过程中干涉。
68.为避免承接板61影响晾杆上衣物接受光照，承接板61可以收纳于其中一个衣杆内。具体地，两个衣杆分别为第一衣杆21和第二衣杆22，承接板61为柔性板，第一衣杆21内设置有收卷轴62和卷簧，卷簧连接收卷轴62和第一衣杆21，以使收卷轴62具有复位功能。承接板61的一端固定在收卷轴62上，另一端设置有限位部63，限位部63能够与第二衣杆22配合，从而将承接板61的另一端与第二衣杆22可拆装固定。
69.当启动驱灭蚊虫功能时，将承接板61由第一衣杆21中抽出，将限位部63与第二衣杆22固定，从而将承接板61展平在两个晾杆之间。当不需要使用承接板61时，将限位部63由第二衣杆22上拆下，使收卷轴62在卷簧的作用下转动，从而收卷承接板61，以将承接板61收纳在第一衣杆21中。
70.可选地，第二衣杆22上设置有挂板221，限位部63能够套在挂板221上，以将限位部63与第二衣杆22固定。其中，收卷轴62能够在第一衣杆21内滑动，限位部63能够沿挂板221滑动。在其他实施例中，限位部63与第二衣杆22还可以采用吸附方式固定。
71.第一衣杆21的朝向第二衣杆22的一侧设置有避让孔，承接板61能够通过该避让孔伸出第一衣杆21外。避让孔的尺寸小于限位部63，当收卷轴62收卷承接板61时，限位部63与第一衣杆21抵接，以避免承接板61的端部收回至第一衣杆21内。
72.可选地，晾衣机还可以绑定终端设备，用户可以通过终端设备向晾衣机发送控制指令，例如是否开启灭蚊装置以及选择何种驱灭蚊虫方式，以方便用户进行远程控制。其中，晾衣机包括通讯模块，控制器通过通讯模块与终端设备通讯。
73.晾衣机还包括语音数据接受模块和语音数据识别模块，语音数据接受模块能够接受用户发出的语音指令，语音数据识别模块能够识别语音数据接受模块收到的语音指令并分析，从而根据用户指令启动对应程序，例如用户可以通过语音指令来启动或关闭灭蚊装置。
