一种简易x型伸缩晒被架的制作方法
一种简易x型伸缩晒被架
技术领域
1.本实用新型涉及一种简易x型伸缩晒被架,具体的说,属于晾晒架技术领域。


背景技术:

2.晾衣架是常用的生活用具,主要用于家庭及集体宿舍晾晒衣物所用。为了方便携带和减小存放空间的占用,市场上有各种各样的折叠式晾衣架,这类折叠式晾衣架在不使用时,可将整个晾衣架折叠为一体,大大节省存放空间,并且便于移动和展开使用。
3.公告号为cn218345732u的中国专利公开了一种x型伸缩晾衣架,包括旋转连接件,通过内旋转件与外旋转件相对旋转实现晾衣架的折叠,旋转连接件上端下端分别插装有上支撑杆和下支撑杆,上支撑杆可以自由伸缩,实现了晾衣架的伸缩功能;然而上述旋转连接件体积较大,比较费料,不方便组装和运输,而且旋转连接件上设有锁紧螺母将上支撑杆进行锁紧,折叠时比较麻烦,长时间松和紧容易破坏螺纹而使整个晾衣架无法使用,另外其横向尺寸不可伸缩,如果横杆太长则占用空间太大,太小则不方便晾晒被子等较大衣物,因而适用性不够广。


技术实现要素:

4.本实用新型针对背景技术中的不足,提供一种简易x型伸缩晒被架,可以减小连接件的体积,节省材料,方便组装和运输;更方便折叠,不容易损坏;另外,其横向尺寸可调,适用性广。
5.为解决以上技术问题,本实用新型采用以下技术方案:
6.一种简易x型伸缩晒被架,包括两个相向设置旋转连接件,旋转连接件包括外旋转件和内旋转件,外旋转件与内旋转件可旋转的组装在一起,外旋转件和内旋转件的上端和下端分别插装有上支撑杆和下支撑杆;
7.所述外旋转件和内旋转件的主体均为圆柱形,外旋转件和内旋转件相互配合的一侧分别设有第一凸起部和第二凸起部;
8.外旋转件的中轴线位置设有通孔,第一凸起部分为两部分,两部分关于所述通孔对称设置;
9.所述内旋转件的中轴线位置设有螺纹孔,第二凸起部分为两部分,两部分关于所述螺纹孔对称设置。
10.进一步地,所述外旋转件和内旋转件通过螺钉相互连接。
11.进一步地,所述外旋转件和内旋转件下端的插孔内设有分别设有第一肩部和第二肩部,下支撑杆插入到外旋转件和内旋转件下端的插孔内。
12.进一步地,下支撑杆与外旋转件和内旋转件下端的插孔均为过盈配合,第一肩部和第二肩部使下支撑杆在外旋转件和内旋转件内的位置固定。
13.进一步地,位于所述外旋转件和内旋转件上端的插孔的外侧均设有卡扣,卡扣铰接在插孔上,卡扣的内侧设有固定凸起部。
14.进一步地,两个内旋转件的相向侧分别设有横杆插孔,两侧的内旋转件横向插孔内分别设有第一横杆和第二横杆,第一横杆插入到第二横杆内,第一横杆滑动安装在第二横杆内。
15.进一步地,上支撑杆的顶端均安装有直角固定件,两侧相对的直角固定件之间的插孔内分别插装有第一横杆和第二横杆,第一横杆插入到第二横杆内,第一横杆滑动安装在第二横杆内。
16.进一步地,第一横杆或/和第二横杆上设有w形挂钩,所述w形挂钩两端设有固定环,所述w形挂钩通过两端的固定环固定在第一横杆或/和第二横杆上,衣服架挂在w形挂钩可以防止在室外被风刮走。
17.进一步地,上支撑杆上端的内部设有锁紧装置,所述锁紧装置包括弹片,弹片的一端的外侧设有限位凸起,所述限位凸起伸出上支撑杆的侧壁,并插入直角固定件的限位孔内,使上支撑杆与直角固定件相互连接。
18.进一步地,第一横杆和第二横杆的一端也设有所述锁紧装置,所述限位凸起伸出至第一横杆和第二横杆的侧壁,并插入内旋转件的限位孔内,使第一横杆和第二横杆与内旋转件相互连接。
19.本实用新型采用以上技术方案后,与现有技术相比,具有以下优点:
20.1.所述外旋转件和内旋转件通过螺钉相互连接,二者通过第一凸起部和第二凸起部相互限位,晒被架撑开放置时,二者相互限位使支撑杆呈x型设置,折叠时,外旋转件相对内旋转件旋转,完成折叠,连接件的体积较小,节省材料,方便组装和运输。
21.2.所述外旋转件和内旋转件上端的插孔的外侧均设有卡扣,卡扣铰接在插孔上,卡扣的内侧设有固定凸起部,卡扣打开时可以将上支撑杆松开,支撑杆可以上下伸缩,卡扣闭合时可以将上支撑杆固定;拆装和伸缩时,通过卡扣进行松开和固定上支撑杆,更加方便,而且不容易损坏。
22.3.由于在两侧的旋转连接件和直角固定件之间均插有第一横杆和第二横杆,第一横杆滑动安装在第二横杆内,从而使得本装置可以实现横向伸缩,使横向尺寸变长,可以晾晒尺寸较大的被子,晾晒尺寸小的衣服时,将本装置收缩,减少占用空间。
23.下面结合附图和实施例对本实用新型进行详细说明。
附图说明

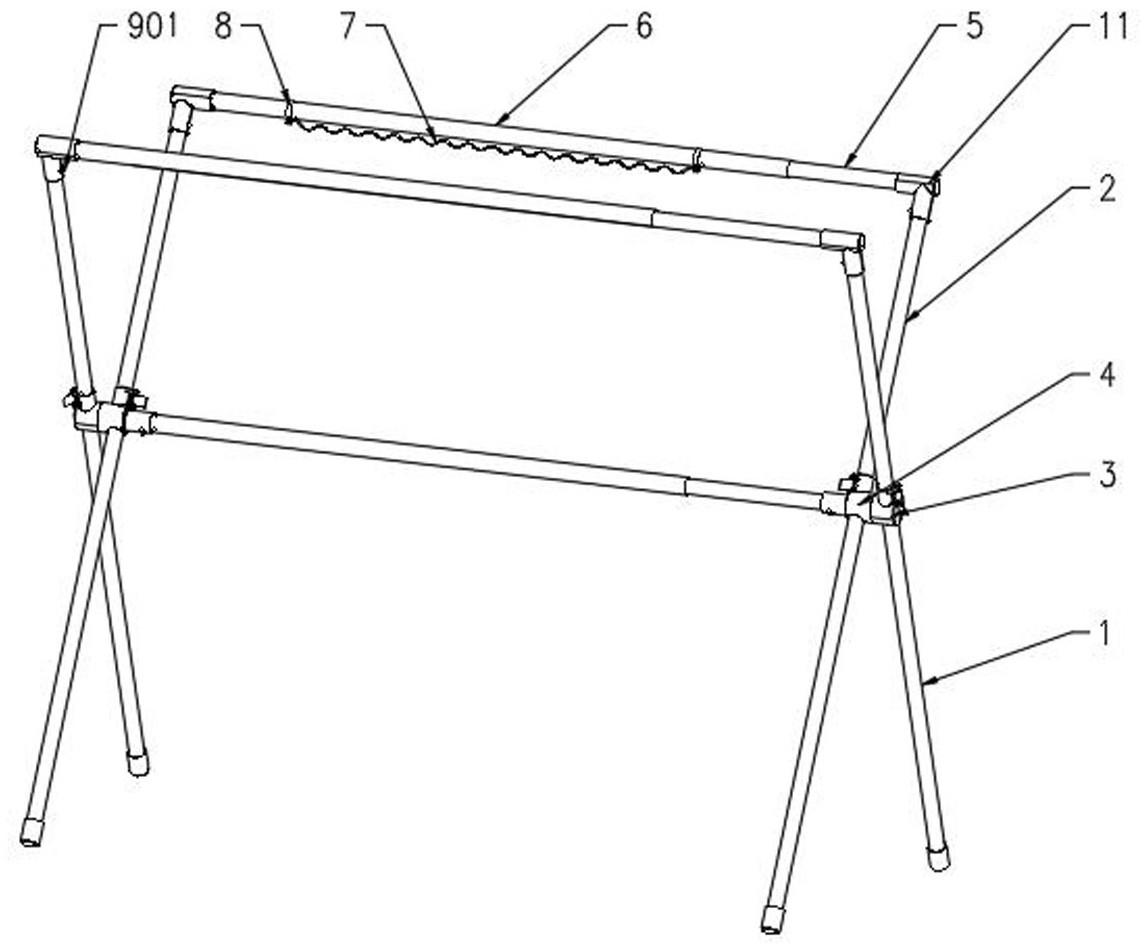

24.图1是本实用新型的立体图;
25.图2是本实用新型中外连接件的立体图;
26.图3是本实用新型中外连接件底部的结构示意图;
27.图4是本实用新型中内连接件的立体图;
28.图5是本实用新型中内连接件底部的结构示意图;
29.图6是本实用新型中锁紧装置的结构示意图。
30.图中,1-下支撑杆,2-上支撑杆,3-外连接件,301-第一凸起部,302-第一肩部,4-内连接件,401-第二凸起部,第二肩部,5-第一横杆,6-第二横杆,7-w形挂钩,8-固定环,9-锁紧装置,901-弹片,902-限位凸起,10-卡扣,1001-固定凸起部,11-直角固定件。
具体实施方式
31.为了对本实用新型的技术特征、目的和效果有更加清楚的理解,现对照附图说明本实用新型的具体实施方式。
32.如图1-图6所示,本实用新型提供一种简易x型伸缩晒被架,包括两个相向设置旋转连接件,旋转连接件包括外旋转件3和内旋转件4,外旋转件3与内旋转件4可旋转的组装在一起,外旋转件3和内旋转件4的上端和下端分别插装有上支撑杆2和下支撑杆1,外旋转件3和内旋转件4的相对旋转实现了晾衣架的折叠。
33.所述外旋转件3和内旋转件4的主体均为圆柱形,外旋转件3和内旋转件4相互配合的一侧分别设有第一凸起部301和第二凸起部401。
34.外旋转件3的中轴线位置设有通孔,第一凸起部301分为两部分,两部分关于所述通孔对称设置。
35.所述内旋转件4的中轴线位置设有螺纹孔,第二凸起部401分为两部分,两部分关于所述螺纹孔对称设置。
36.所述外旋转件3和内旋转件4通过螺钉相互连接,二者通过第一凸起部301和第二凸起部401相互限位,晒被架撑开放置时,二者相互限位使支撑杆呈x型设置,折叠时,外旋转件3相对内旋转件4旋转,完成折叠,连接件的体积较小,节省材料,方便组装和运输。
37.所述外旋转件3和内旋转件4下端的插孔内设有分别设有第一肩部302和第二肩部402,下支撑杆1插入到外旋转件3和内旋转件4下端的插孔内,下支撑杆1与外旋转件3和内旋转件4下端的插孔均为过盈配合,第一肩部302和第二肩部402使下支撑杆1在外旋转件3和内旋转件4内的位置固定。
38.位于所述外旋转件3和内旋转件4上端的插孔的外侧均设有卡扣10,卡扣10铰接在插孔上,卡扣10的内侧设有固定凸起部1001,卡扣10打开时可以将上支撑杆2松开,支撑杆2可以上下伸缩,卡扣10闭合时可以将上支撑杆2固定;拆装和伸缩时,通过卡扣10进行松开和固定上支撑杆,更加方便,而且不容易损坏。
39.两个内旋转件4的相向侧分别设有横杆插孔,两侧的内旋转件4横向插孔内分别设有第一横杆5和第二横杆6,第一横杆5插入到第二横杆6内,第一横杆5滑动安装在第二横杆6内。
40.上支撑杆2的顶端均安装有直角固定件11,两侧相对的直角固定件11之间的插孔内分别插装有第一横杆5和第二横杆6,第一横杆5插入到第二横杆6内,第一横杆5滑动安装在第二横杆6内。
41.由于在两侧的旋转连接件和直角固定件11之间均插有第一横杆5和第二横杆6,第一横杆5滑动安装在第二横杆6内,从而使得本装置可以实现横向伸缩,使横向尺寸变长,可以晾晒尺寸较大的被子,晾晒尺寸小的衣服时,将本装置收缩,减少占用空间。
42.在第一横杆5或/和第二横杆6上设有w形挂钩7,所述w形挂钩7两端设有固定环8,所述w形挂钩7通过两端的固定环8固定在第一横杆5或/和第二横杆6上,衣服架挂在w形挂钩7可以防止在室外被风刮走。
43.上支撑杆2上端的内部设有锁紧装置9,所述锁紧装置包括弹片901,弹片901的一端的外侧设有限位凸起902,所述限位凸起902伸出上支撑杆2的侧壁,并插入直角固定件11的限位孔内,使上支撑杆2与直角固定件11相互连接。
44.第一横杆5和第二横杆6的一端也设有所述锁紧装置9,所述限位凸起902伸出至第一横杆5和第二横杆6的侧壁,并插入内旋转件4的限位孔内,使第一横杆5和第二横杆6与内旋转件4相互连接。
45.以上所述为本实用新型最佳实施方式的举例,其中未详细述及的部分均为本领域普通技术人员的公知常识。本实用新型的保护范围以权利要求的内容为准,任何基于本实用新型的技术启示而进行的等效变换,也在本实用新型的保护范围之内。
