1.本发明涉及建筑木质结构加工的技术领域,特别是涉及一种建筑木质结构的胀缩控制设备。
背景技术:2.建筑木质结构是单纯由木材或主要由木材承受荷载的结构,木质结构在加工的过程中,往往需要使木材膨胀或使木材收缩,使木质结构膨胀一般通过将木质结构泡在水中,或对木质结构进行蒸煮,但是通过对木质结构进行泡水,水对木质结构的浸透速度较慢,通过对布置结构进行蒸煮容易使布置结构的颜色发生变化,使木质结构收缩,一般通过烘干机对布置结构进行烘干,但是烘干时温度掌控不到位,容易使木质结构烘干过度,出现裂痕或碳化,影响木质结构的正常使用,导致实用性较差,因此需要一种建筑木质结构的胀缩控制设备。
技术实现要素:3.为解决上述技术问题,本发明提供一种将木质结构固定于升降装置上,通过升降装置对木质结构的高度进行调整,密封装置对木质结构进行密封,之后通过注水装置对密封装置的内部抽真空并注水,再将密封装置的内部恢复至正常气压,之后对密封装置的内部加压,使水快速浸入木质结构中,使木质结构膨胀,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过干燥装置对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性的一种建筑木质结构的胀缩控制设备。
4.本发明的一种建筑木质结构的胀缩控制设备,包括密封装置、注水装置、干燥装置和升降装置,注水装置安装于密封装置上,干燥装置安装于密封装置的底部,升降装置安装于密封装置的内部;
5.所述升降装置对木质结构进行支撑,密封装置对木质结构进行密封,注水装置对木质结构进行注水,干燥装置对木质结构进行烘干;
6.将木质结构固定于升降装置上,通过升降装置对木质结构的高度进行调整,密封装置对木质结构进行密封,之后通过注水装置对密封装置的内部抽真空并注水,再将密封装置的内部恢复至正常气压,之后对密封装置的内部加压,使水快速浸入木质结构中,使木质结构膨胀,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过干燥装置对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性。
7.优选的,所述密封装置包括密封仓、多组支撑柱、顶板、第一液压缸、活塞、第一电磁阀、压力传感器、水箱、进水阀和限位装置,密封仓和多组支撑柱的底端安装于水箱的顶端,并且密封仓的每部设置有腔室,密封仓的侧端底部设置有排污阀,多组支撑柱的顶端均与顶板的底端相连接,第一液压缸的顶端与顶板的底端相连接,活塞的顶端与第一液压缸的底端相连接,第一电磁阀安装于活塞上,压力传感器安装于密封仓的内部,限位装置安装
于活塞上,进水阀的底端安装于水箱的顶端;将木质结构固定于升降装置上后,通过第一液压缸伸展,将活塞伸入至密封仓的内部,对密封仓的内部进行密封,通过进水阀将清水倒入至水箱中,之后通过限位装置对活塞的位置进行限位,再通过注水装置对密封仓的内部抽真空,从而提高设备的实用性。
8.优选的,所述注水装置包括真空泵、连接软管、单向阀、吸水管和第二电磁阀,真空泵的底端与顶板的顶端相连接,并且真空泵的左端设置有排气口,真空泵的底端设置有吸气口,单向阀安装于活塞的底部,真空泵的吸气口通过连接软管与单向阀的顶端相连接,吸水管的底端由密封仓内的底部伸入至水箱内的底部,第二电磁阀的底端与吸水管的顶端相连接;活塞伸入至密封仓的内部后,通过真空泵将密封仓内的空气排出,对密封仓的内部抽真空,同时通过压力传感器对密封仓内的气压进行检测,在密封仓内的气压达标后,打开进水阀和第二电磁阀,通过吸水管将水排入至密封仓中,并使水淹没升降装置上的木质结构,并对水中的木质结构进行静置,之后打开第一电磁阀使空气进入至密封仓中,再关闭第一电磁阀,通过第一液压缸伸展,活塞下移,使密封仓内的压力升高,加快水浸入至木质结构的速度,从而提高设备的实用性。
9.优选的,所述干燥装置包括隔热外壳、多组加热元件、挡板和温度传感器,隔热外壳和多组加热元件的顶端均与密封仓的底端相连接,并且多组加热元件均位于隔热外壳的内部,隔热外壳的底端与水箱的顶端相连接,挡板的底端与密封仓内的底端相连接,温度传感器安装于升降装置上;注水装置将密封仓的内部抽真空后,通过多组加热元件对密封仓的底部进行加热,同时通过挡板对多组加热元件散发的热量进行阻挡,减少热量对木质结构的直接烘烤,之后通过穿过挡板的热量对木质结构进行烘干,从而提高设备的实用性。
10.优选的,所述升降装置包括两组支撑座、两组驱动电机、两组丝杠、升降平台和多组夹具,两组支撑座的一端分别与密封仓内的左端和后端相连接,两组驱动电机的侧端分别与两组支撑座的另一端相连接,两组丝杠的顶端分别与两组驱动电机的底端相连接,两组丝杠的底端均穿过升降平台与挡板的顶端转动连接,并且两组丝杠的表面均与升降平台螺纹连接,多组夹具均固定安装于升降平台的顶端;将木质结构放于升降平台的顶端,通过多组夹具对木质结构进行固定,减少木质结构膨胀或收缩时的变形,之后打开驱动电机,经丝杠传动,对升降平台的高度进行调整,从而提高设备的实用性。
11.优选的,所述限位装置包括多组支架、多组滑套和多组插销,所述多组支撑柱的侧端均设置有若干穿孔,多组滑套分别滑动安装于多组支撑柱上,多组支架的底端均与活塞的顶端相连接,多组支架的侧端分别与多组滑套的侧端相连接,多组插销分别插装于多组滑套上;活塞升降时,滑套在支撑柱上滑动,对活塞进行导向,在活塞到位后,将插销由滑套的侧端插入至支撑柱的穿孔中,对滑套进行限位,从而提高设备的实用性。
12.优选的,所述夹具包括龙门架、第二液压缸和限位架,所述升降平台的表面设置有若干螺纹孔,龙门架通过多组螺栓固定安装于升降平台的顶端,第二液压缸的顶端安装于龙门架的顶部,限位架的顶端与第二液压缸的底端相连接;将合适尺寸的限位架固定在第二液压缸的底端,之后通过第二液压缸伸展,使限位架下压在木质结构上,对木质结构进行限位,从而提高设备的实用性。
13.优选的,还包括环形刮板,环形刮板的顶端与活塞的底端相连接;通过活塞伸入至密封仓的内部后,通过环形刮板将密封仓内壁上的杂质刮落,从而提高活塞对密封仓的密
封效果。
14.与现有技术相比本发明的有益效果为:将木质结构固定于升降装置上,通过升降装置对木质结构的高度进行调整,密封装置对木质结构进行密封,之后通过注水装置对密封装置的内部抽真空并注水,再将密封装置的内部恢复至正常气压,之后对密封装置的内部加压,使水快速浸入木质结构中,使木质结构膨胀,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过干燥装置对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性。
附图说明

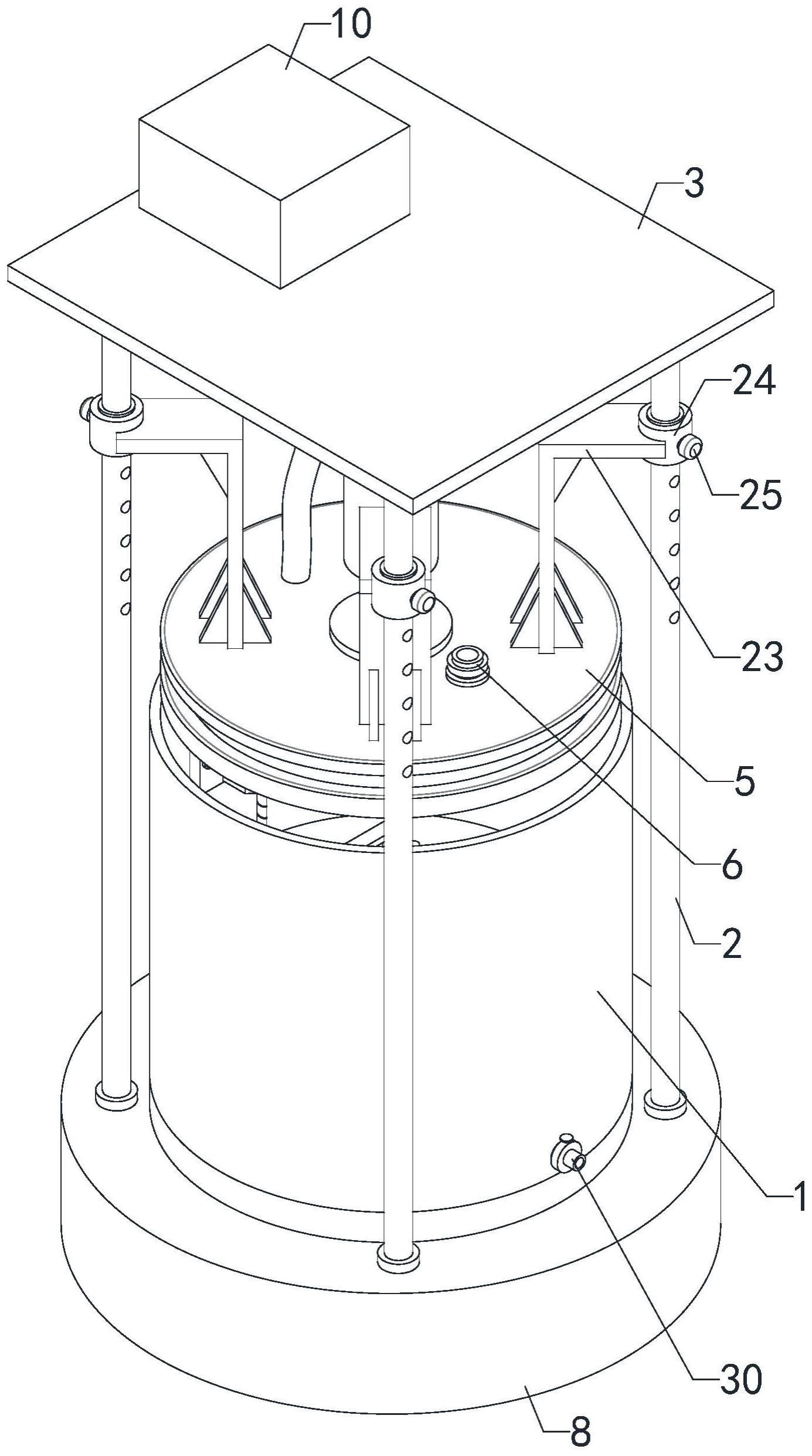

15.图1是本发明的轴测结构示意图;
16.图2是本发明的正视结构示意图;
17.图3是本发明的正视剖面结构示意图;
18.图4是本发明密封仓和水箱的局部剖面放大结构示意图;
19.图5是本发明第一液压缸和滑套等结构的轴测放大结构示意图;
20.图6是本发明夹具的轴测放大结构示意图;
21.附图中标记:1、密封仓;2、支撑柱;3、顶板;4、第一液压缸;5、活塞;6、第一电磁阀;7、压力传感器;8、水箱;9、进水阀;10、真空泵;11、连接软管;12、单向阀;13、吸水管;14、第二电磁阀;15、隔热外壳;16、加热元件;17、挡板;18、温度传感器;19、支撑座;20、驱动电机;21、丝杠;22、升降平台;23、支架;24、滑套;25、插销;26、龙门架;27、第二液压缸;28、限位架;29、环形刮板;30、排污阀。
具体实施方式
22.为了便于理解本发明,下面将参照相关附图对本发明进行更全面的描述。本发明可以以许多不同的形式来实现,并不限于本文所描述的实施例。相反地,提供这些实施例的目的是使对本发明的公开内容更加透彻全面。
23.实施例1
24.注水装置安装于密封装置上,干燥装置安装于密封装置的底部,升降装置安装于密封装置的内部;
25.所述升降装置对木质结构进行支撑,密封装置对木质结构进行密封,注水装置对木质结构进行注水,干燥装置对木质结构进行烘干;
26.所述密封装置包括密封仓1、多组支撑柱2、顶板3、第一液压缸4、活塞5、第一电磁阀6、压力传感器7、水箱8、进水阀9和限位装置,密封仓1和多组支撑柱2的底端安装于水箱8的顶端,并且密封仓1的每部设置有腔室,密封仓1的侧端底部设置有排污阀30,多组支撑柱2的顶端均与顶板3的底端相连接,第一液压缸4的顶端与顶板3的底端相连接,活塞5的顶端与第一液压缸4的底端相连接,第一电磁阀6安装于活塞5上,压力传感器7安装于密封仓1的内部,限位装置安装于活塞5上,进水阀9的底端安装于水箱8的顶端;
27.所述注水装置包括真空泵10、连接软管11、单向阀12、吸水管13和第二电磁阀14,真空泵10的底端与顶板3的顶端相连接,并且真空泵10的左端设置有排气口,真空泵10的底端设置有吸气口,单向阀12安装于活塞5的底部,真空泵10的吸气口通过连接软管11与单向
阀12的顶端相连接,吸水管13的底端由密封仓1内的底部伸入至水箱8内的底部,第二电磁阀14的底端与吸水管13的顶端相连接;
28.将木质结构固定于升降装置上,通过升降装置对木质结构的高度进行调整,通过第一液压缸4伸展,将活塞5伸入至密封仓1的内部,对密封仓1的内部进行密封,通过进水阀9将清水倒入至水箱8中,之后通过限位装置对活塞5的位置进行限位,之后通过真空泵10将密封仓1内的空气排出,对密封仓1的内部抽真空,同时通过压力传感器7对密封仓1内的气压进行检测,在密封仓1内的气压达标后,打开进水阀9和第二电磁阀14,通过吸水管13将水排入至密封仓1中,并使水淹没升降装置上的木质结构,并对水中的木质结构进行静置,之后打开第一电磁阀6使空气进入至密封仓1中,再关闭第一电磁阀6,通过第一液压缸4伸展,活塞5下移,使密封仓1内的压力升高,加快水浸入至木质结构的速度,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过干燥装置对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性。
29.实施例2
30.注水装置安装于密封装置上,干燥装置安装于密封装置的底部,升降装置安装于密封装置的内部;
31.所述升降装置对木质结构进行支撑,密封装置对木质结构进行密封,注水装置对木质结构进行注水,干燥装置对木质结构进行烘干;
32.所述密封装置包括密封仓1、多组支撑柱2、顶板3、第一液压缸4、活塞5、第一电磁阀6、压力传感器7、水箱8、进水阀9和限位装置,密封仓1和多组支撑柱2的底端安装于水箱8的顶端,并且密封仓1的每部设置有腔室,密封仓1的侧端底部设置有排污阀30,多组支撑柱2的顶端均与顶板3的底端相连接,第一液压缸4的顶端与顶板3的底端相连接,活塞5的顶端与第一液压缸4的底端相连接,第一电磁阀6安装于活塞5上,压力传感器7安装于密封仓1的内部,限位装置安装于活塞5上,进水阀9的底端安装于水箱8的顶端;
33.所述注水装置包括真空泵10、连接软管11、单向阀12、吸水管13和第二电磁阀14,真空泵10的底端与顶板3的顶端相连接,并且真空泵10的左端设置有排气口,真空泵10的底端设置有吸气口,单向阀12安装于活塞5的底部,真空泵10的吸气口通过连接软管11与单向阀12的顶端相连接,吸水管13的底端由密封仓1内的底部伸入至水箱8内的底部,第二电磁阀14的底端与吸水管13的顶端相连接;
34.所述干燥装置包括隔热外壳15、多组加热元件16、挡板17和温度传感器18,隔热外壳15和多组加热元件16的顶端均与密封仓1的底端相连接,并且多组加热元件16均位于隔热外壳15的内部,隔热外壳15的底端与水箱8的顶端相连接,挡板17的底端与密封仓1内的底端相连接,温度传感器18安装于升降装置上;
35.将木质结构固定于升降装置上,通过升降装置对木质结构的高度进行调整,通过第一液压缸4伸展,将活塞5伸入至密封仓1的内部,对密封仓1的内部进行密封,通过进水阀9将清水倒入至水箱8中,之后通过限位装置对活塞5的位置进行限位,之后通过真空泵10将密封仓1内的空气排出,对密封仓1的内部抽真空,同时通过压力传感器7对密封仓1内的气压进行检测,在密封仓1内的气压达标后,打开进水阀9和第二电磁阀14,通过吸水管13将水排入至密封仓1中,并使水淹没升降装置上的木质结构,并对水中的木质结构进行静置,之后打开第一电磁阀6使空气进入至密封仓1中,再关闭第一电磁阀6,通过第一液压缸4伸展,
活塞5下移,使密封仓1内的压力升高,加快水浸入至木质结构的速度,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过多组加热元件16对密封仓1的底部进行加热,同时通过挡板17对多组加热元件16散发的热量进行阻挡,减少热量对木质结构的直接烘烤,之后通过穿过挡板17的热量对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性。
36.如图1至图6所示,本发明的一种建筑木质结构的胀缩控制设备,其在工作时,首先将木质结构放于升降平台22的顶端,将合适尺寸的限位架28固定在第二液压缸27的底端,之后通过第二液压缸27伸展,使限位架28下压在木质结构上,对木质结构进行限位,打开驱动电机20,经丝杠21传动,对升降平台22的高度进行调整,通过第一液压缸4伸展,将活塞5伸入至密封仓1的内部,对密封仓1的内部进行密封,并且活塞5升降时,滑套24在支撑柱2上滑动,对活塞5进行导向,通过环形刮板29将密封仓1内壁上的杂质刮落,在活塞5到位后,将插销25由滑套24的侧端插入至支撑柱2的穿孔中,对滑套24进行限位,通过进水阀9将清水倒入至水箱8中,之后通过限位装置对活塞5的位置进行限位,之后通过真空泵10将密封仓1内的空气排出,对密封仓1的内部抽真空,同时通过压力传感器7对密封仓1内的气压进行检测,在密封仓1内的气压达标后,打开进水阀9和第二电磁阀14,通过吸水管13将水排入至密封仓1中,并使水淹没升降装置上的木质结构,并对水中的木质结构进行静置,之后打开第一电磁阀6使空气进入至密封仓1中,再关闭第一电磁阀6,通过第一液压缸4伸展,活塞5下移,使密封仓1内的压力升高,加快水浸入至木质结构的速度,或重复上述步骤将布置结构固定在升降装置,并通过注水装置对密封装置的内部抽真空,同时通过多组加热元件16对密封仓1的底部进行加热,同时通过挡板17对多组加热元件16散发的热量进行阻挡,减少热量对木质结构的直接烘烤,之后通过穿过挡板17的热量对木质结构进行烘干,使木质结构收缩,从而提高设备的实用性。
37.本发明所实现的主要功能为:通过注水装置和密封装置配合,制造真空环境和高压环境,使水快速浸入至木质结构中,使木质结构膨胀,或在真空环境中,对木质结构进行加热,对木质结构烘干,使木质结构膨胀。
38.本发明的一种建筑木质结构的胀缩控制设备,其安装方式、连接方式或设置方式均为常见机械方式,只要能够达成其有益效果的均可进行实施;本发明的一种建筑木质结构的胀缩控制设备的第一液压缸4、第一电磁阀6、压力传感器7、真空泵10、第二电磁阀14、加热元件16、温度传感器18、驱动电机20和第二液压缸27为市面上采购,本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可,而无需本领域的技术人员付出创造性劳动。
39.本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的,不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
40.以上所述仅是本发明的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本发明技术原理的前提下,还可以做出若干改进和变型,这些改进和变型也应视为本发明的保护范围。
