1.本实用新型涉及矿山电缆设施领域，具体是一种简易扩容的线缆敷设架。


背景技术：

2.在露天矿山开采过程中，需要多个环节的生产作业配合。在采掘矿石后，需要在采矿区附近完成破碎和筛分加工。由于需要大量大型设备，例如输送设备、破碎设备、筛分设备等的配合，故离不开配电系统的配合。
3.基于露天矿采的特殊作业环境，对于供配电系统的安全管理就成为矿山管理的重要工作项目，也是保障生产可靠运行的必须前提。故对于线缆的布置、架设和保护尤为关键。由于随着生产推进，矿区的采区会周期性的变动，设备随着生产可能会随生产进度或维修需要进行调整矿区的环境恶劣，其线路的走线和布局也经常需要调整布置和维护。现有的桥架一般都是固定安装，对于线路进行调整、维护的配合度不灵活，在矿区使用过程中非常不方便。


技术实现要素：

4.本实用新型的目的在于提供一种简易扩容的线缆敷设架，它能够根据需要灵活的分层和扩容，且在安装后也能便捷的对容量及空间进行调整。
5.本实用新型为实现上述目的，通过以下技术方案实现：
6.一种简易扩容的线缆敷设架，包括底座架、层架和锁件；所述底座架顶部设有底板，所述底板沿其长度方向的两侧设有不少于4个的底部条形槽，所述层架包括位于顶部的层板，以及固定在层板两侧的侧板，所述侧板的顶侧和底侧分别设有向外延伸的翅板，所述翅板上设有与底部条形槽等距且等数量的安装条形槽，所述锁件为与底部条形槽和安装条形槽活动插接的长螺杆件。
7.所述锁件的长度为两层层架高度到三层层架高度之间。
8.每根所述锁件上配合有至少两套锁紧螺母及垫圈。
9.所述底座架为固定在底板底面且通过型钢焊接而成的井字形结构。
10.所述层板的下方设有垫板，所述垫板采用橡胶垫板，所述垫板为底部抽壳的空心结构，所述垫板的两侧分别与同侧的侧板通过螺钉固定。
11.所述层架内设有多个隔板，所述隔板的长度比层架的长度长，所述隔板的高度与层架的高度相适应。
12.所述层板的两端分别设有向上折弯的条形板，所述条形板上等距的设有限位孔，所述条形板的外侧端面上设有任意个固定块，所述固定块上设有安装孔，所述安装孔内贯穿有限位螺栓，所述限位螺栓与任意一个限位孔配合实现固定块的固定，所述固定块的底侧设有u型块，所述u型块底侧设有插槽，所述隔板顶侧与插槽活动插接配合。
13.对比现有技术，本实用新型的有益效果在于：
14.本敷设架采用模块化组件，安装后的结构、容量完全可以根据需要灵活设置。通过
在底座架上安装任意数量的层架，获得所需要的容纳体量和个数，从而根据要求对线缆进行分层的布置及隔离。安装完成后也能够对局部进行增减和调整，使用非常方便。
附图说明

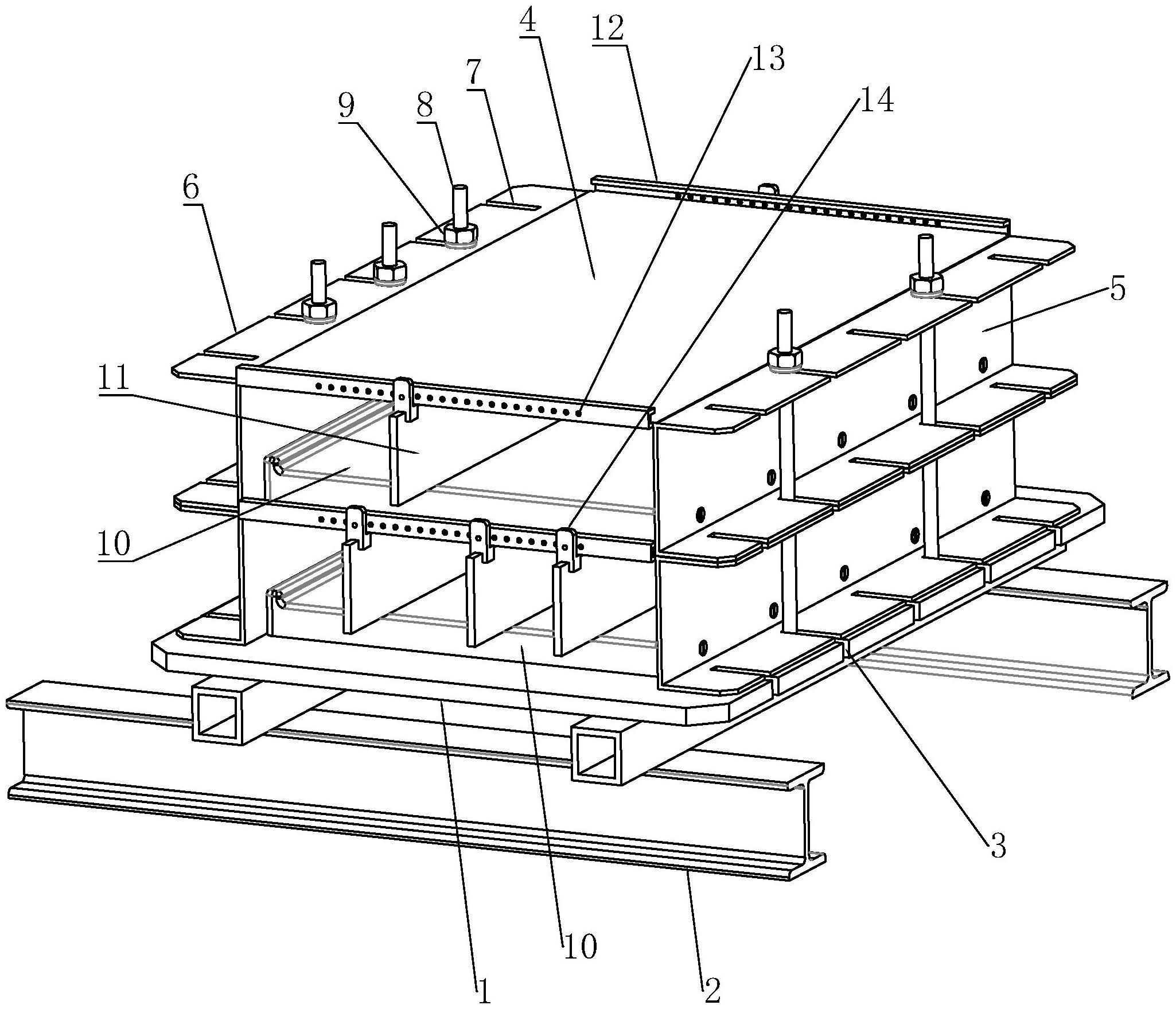

15.图1是本实用新型的示意图。
16.图2是本实用新型图2的正面示意图。
17.图3是本实用新型的组件拆分示意图。
18.图4是本实用新型层架的仰视视角示意图。
19.图5是本实用新型使用状态示意图。
20.图6是本实用新型图5的侧视图。
21.附图中所示标号：
22.1、底板；2、底座架；3、底部条形槽；4、层板；5、侧板；6、翅板；7、安装条形槽；8、锁件；9、锁紧螺母；10、垫板；11、隔板；12、条形板；13、限位孔；14、固定块；15、插槽。
具体实施方式
23.下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本技术所限定的范围。
24.实施例1：一种简易扩容的线缆敷设架
25.由于现场需要布置的电线、线缆很多，包括高压线、低压线、控制电缆，以及各种功能的电线线缆。在布置的时候需要注意分类和隔离。一般情况下不同电压的、不同用途的电缆要分层布置，不同设备的也最好隔离布局，并标识清楚，便于清楚辨认。有需要可以及时的找到对应的线路。现在的桥架由于都是固定的安装方式，在安装中和走线的时候就把线缆都固定在桥架上了，当需要调整的时候就非常的麻烦，拆除后其固定组件往往不能二次使用，重复布置需要大量的工作。故对于便于调整、便于扩容方面，我们做了大量的尝试。
26.本实施例中，我们采用了模块化的组件。基于露天矿区的特点，使得敷设架采用地面放置的方式进行铺设比较常见。具体安装的时候可以采用全程包覆，也可以间隔的包覆。
27.具体结构包括底座架2、层架、锁件8；
28.所述底座架2用于放置和支撑整个敷设架，所述底座架2包括底板1，所述底板1为金属板，所述底板1根据需要可以自由设置长度。所述底板1的底面固定有两根方管钢管，所述方管钢管的底面与其垂直的固定焊接两根工字钢，构成井字形的支撑抬高结构。基于现场砂砾多，环境不好，采用抬高一定高度的方式，且采用型钢焊接即可，型钢自重较重，能够落地稳定。
29.所述底板1的两侧分别设有多个底部条形槽3，所述底部条形槽3等距的设置在底板1长度方向上的两侧，本示例中底部条形槽3的数量为5个，不局限于本示例，还可以为大于4个的任意个。基于该数量，可以在不同层级交错的使用双锁件8进行层架和底座架2的固定。
30.所述层架包括层板4，所述层板4的两侧对称的设有与其垂直固定的侧板5，所述侧
板5的顶侧与层板4长度方向上的两侧固定连接，可以使用钣金件或焊接件加工，所述侧板5的顶侧和底侧分别设有向外水平延伸的翅板6，所述翅板6与层板4平行，所述翅板6成对的设置在层架的上侧和下侧，用于为快速的拆卸和装配提供可以模块化配合的结构。
