1.本实用新型涉及电气设备领域，具体而言，涉及一种环网柜及环网箱。


背景技术：

2.环网柜是将一组输配电气装置装在金属或非金属绝缘柜体内或者做成拼装间隔式环网供电单元的电气设备。
3.道路上的环网箱内通常设置有至少两个环网柜，一般的环网柜仅设置有一组电缆组件，不存在引出节点，因而在需要外接供电设备时无法满足使用需求；而布置有多组电缆组件的环网柜要么并排布置的操作机构过于紧密，不便维护；要么体型庞大，过于占用道路资源。


技术实现要素：

4.本实用新型提供了一种环网柜及环网箱，其能够在有限的空间内合理布置操作机构，能够满足外接供电设备的同时便于维护，并且不会过于占用道路资料。
5.本实用新型的实施例可以这样实现：
6.本实用新型的实施例提供了一种环网柜，其包括：
7.柜体、气箱、第一隔板以及至少两组电缆组件；
8.其中，每组电缆组件包括相连接的操作机构和电缆接头，至少两个操作机构交错设置于柜体的内腔，第一隔板形成于柜体和气箱之间，至少两个电缆接头均贯穿设置于第一隔板。
9.可选地，柜体包括机构室和电缆室，电缆室位于机构室的下侧，第一隔板位于气箱与操作机构容置于机构室，第一隔板形成于气箱与电缆室之间，电缆接头的一端容置于气箱，电缆接头的另一端容置于电缆室。
10.可选地，第一隔板包括依次连接的第一横板、第一竖板、第二横板、第二竖板以及第三横板，第二横板同时低于第一横板以及第三横板设置，气箱的部分内腔位于第一竖板以及第二竖板之间，第一竖板以及第二竖板均贯穿设置有电缆接头。
11.可选地，环网柜还包括第二隔板，第二隔板容置于电缆室的内腔并与第二横板连接，第二隔板将电缆室的内腔分隔为第一电缆腔和第二电缆腔，第一电缆腔以及第二电缆腔分别容置有不同电缆接头的端部。
12.可选地，环网柜还包括活动门板，活动门板转动连接于电缆室，活动门板用于密封第一电缆腔和/或第二电缆腔。
13.可选地，第二隔板相对于第一竖板所在的平面靠近第二竖板所在的平面。
14.可选地，每组电缆组件还包括负荷开关，负荷开关连接于电缆接头与操作机构之间，至少两个负荷开关交错设置于气箱的内腔。
15.可选地，柜体还包括仪表室，仪表室设置于机构室的上侧。
16.可选地，环网柜还包括加强筋，加强筋连接于气箱的侧壁。
17.本实用新型的实施例还提供了一种环网箱，包括环网柜。
18.本实用新型实施例的环网柜及环网箱的有益效果包括，例如：
19.该环网柜包括柜体、气箱、第一隔板以及至少两组电缆组件；其中，每组电缆组件包括相连接的操作机构和电缆接头，至少两个操作机构交错设置于柜体的内腔，第一隔板形成于柜体和气箱之间，至少两个电缆接头均贯穿设置于第一隔板。该环网柜通过交错设置至少两个操作机构，能够满足外接供电设备的同时便于维护，并且不会过于占用道路资料。
20.该环网箱，包括环网柜，其具备环网柜的全部功能。
附图说明
21.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它相关的附图。

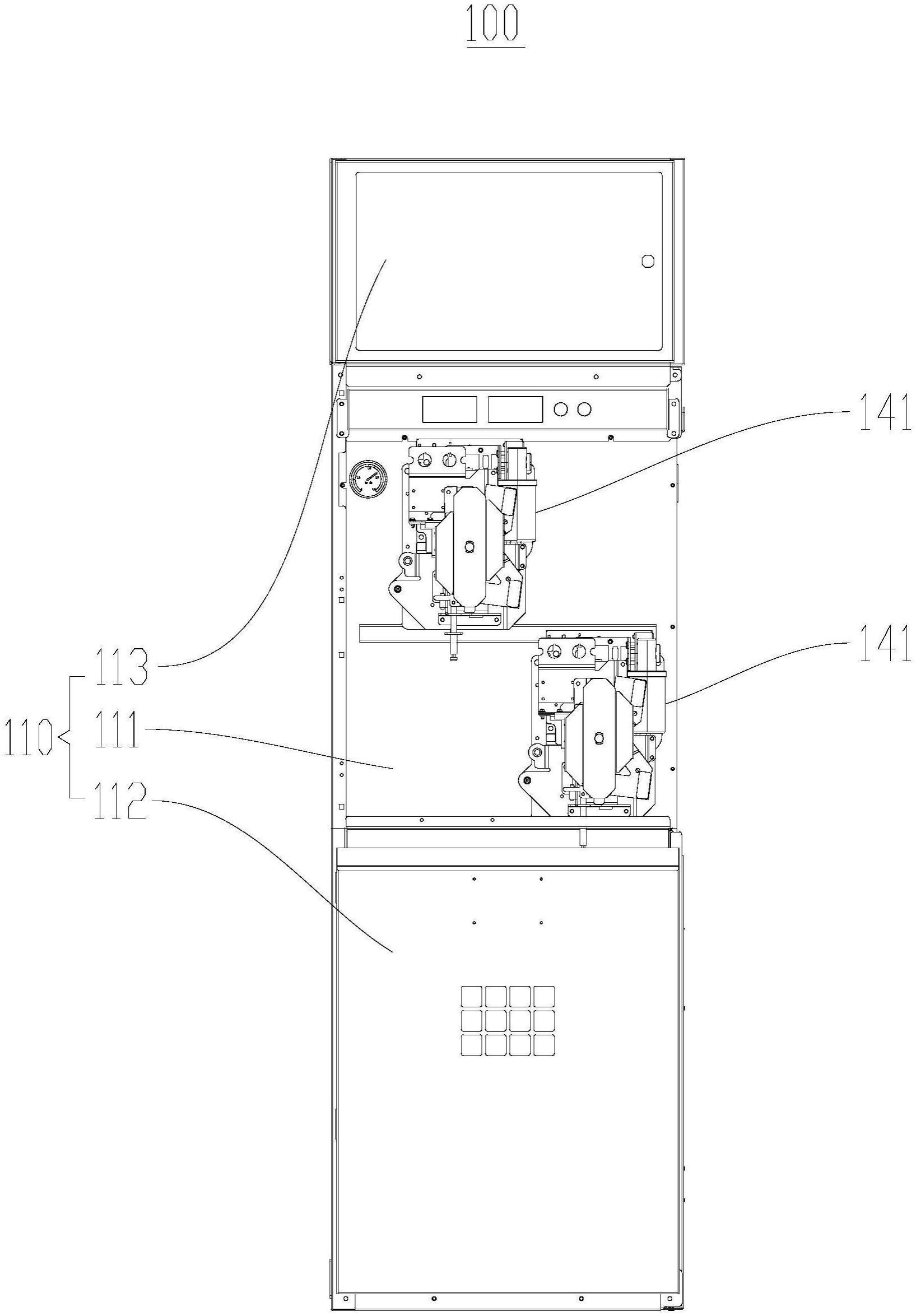

22.图1为本实用新型的实施例中提供的环网柜的第一视角的结构示意图；
23.图2为本实用新型的实施例中提供的环网柜的第二视角的结构示意图；
24.图3为本实用新型的实施例中提供的环网箱的第三视角的结构示意图；
25.图4为本实用新型的实施例中提供的第一隔板的结构示意图。
26.图标：100-环网柜；110-柜体；111-机构室；112-电缆室；1121-第一电缆腔；1122-第二电缆腔；113-仪表室；120-气箱；130-第一隔板；131-第一横板；132-第一竖板；133-第二横板；134-第二竖板；135-第三横板；136-泄压孔；140-电缆组件；141-操作机构；142-电缆接头；143-负荷开关；150-第二隔板；160-活动门板；170-加强筋；180-连接套管。
具体实施方式
27.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
28.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
29.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
30.在本实用新型的描述中，需要说明的是，若出现术语“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
31.此外，若出现术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
32.术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
33.除非另有明确的规定和限定，“设置”、“连接”等术语应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接连接，也可以通过中间媒介间接连接，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
34.需要说明的是，在不冲突的情况下，本实用新型的实施例中的特征可以相互结合。
35.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式环网箱中。
36.现有技术中，道路上的机动车道和人行道的中间绿化带上通常安装有环网箱，环网箱内设置有至少两个环网柜。一般的环网柜仅设置有一组电缆组件，不存在引出节点，因而在需要外接供电设备时无法满足使用需求；而布置有多组电缆组件的环网柜要么并排布置的操作机构过于紧密，不便维护；要么体型庞大，影响环网箱的内部布局导致过于占用道路资源。
37.请参考图1-图4，本实用新型的实施例中提供的环网柜100及环网箱可以解决上述问题，接下来将对其进行详细的描述。
38.参考图1-图3该环网柜100包括柜体110、气箱120、第一隔板130以及至少两组电缆组件140；其中，每组电缆组件140包括相连接的操作机构141和电缆接头142，至少两个操作机构141交错设置于柜体110的内腔，第一隔板130形成于柜体110和气箱120之间，至少两个电缆接头142均贯穿设置于第一隔板130。
39.该环网柜100通过设置至少两组电缆组件140，并包括至少两个电缆接头142，使得在需要外接供电设备时可以满足需求。并且，至少两个操作机构141通过交错设置，可以确保单个操作机构141的附近空间，避免操作机构141过于紧密而不便维护；并且还可以提高柜体110内腔的空间利用率，避免柜体110以及环网柜100体积过于庞大而过于占用空间资源。
40.值得注意的是，每组电缆组件140还包括负荷开关143，负荷开关143连接于电缆接头142与操作机构141之间，至少两个负荷开关143交错设置于气箱120的内腔。每个负荷开关143上均设置有三个中压灭弧栅，当刀闸分合时可以切断产生的拉弧。
41.并且，该电缆组件140还包括连接套管180，连接套管180用于实现不同环网柜100之间的电缆连接，使得不同的环网柜100通过电路连接形成一个完整的配电系统。
42.在气箱120的内腔还设置有连接铜排，用于实现各元件之间的电气连接。为了确保安全运行，铜排与铜排之间、铜排与地之间的静距离不得低于30mm。
43.参考图2和图3，柜体110包括机构室111和电缆室112，电缆室112位于机构室111的下侧，第一隔板130位于气箱120与操作机构141容置于机构室111，第一隔板130形成于气箱120与电缆室112之间，电缆接头142的一端容置于气箱120，电缆接头142的另一端容置于电缆室112。
44.具体地，本实施例中的电缆组件140的数量为两个，对应的电缆接头142以及操作机构141的数量也为两个，两个操作机构141分别设置于机构室111的左上侧和右下侧，进而达到交错布置的技术效果，充分确保两个操作机构141周围的空闲空间，以便于对操作机构141进行维护或者保养作业。而电缆室112可以容置有电压互感器以及变压器等电气元件，电压互感器可以连接于其中一个电缆接头142，而使得另一个电缆接头142用于外接供电。
45.当然了，在本实用新型的其他实施例中，电缆组件140的布置数量还可以是三、四、五个等，可以在合适的环网柜100空间内根据需要布置对应数量的电缆组件140。
46.参考图1-图3，柜体110还包括仪表室113，仪表室113设置于机构室111的上侧。上述技术方案中，仪表室113用于安装二次元器件，以实现对该环网柜100各种部件进行实时监测，并通过仪表示值进行显示。
47.值得注意的是，在仪表室113的外侧壁开设有多个通孔，避免对所安装的二次元器件的显示部位造成遮挡，方便目视读数。具体地，通孔的形状有圆形、矩形，并且设置数量为多个。在本实用新型的其他实施例中，通孔的数量还可以是三角形、菱形等其他形状，其具体设置形状不作限定。
48.参考图1和图3，环网柜100还包括加强筋170，加强筋170连接于气箱120的侧壁，加强筋170具体可以设置于气象的内侧和/或外侧，主要用于对气箱120的结构强度起到增强作用。
49.参考图3和图4，第一隔板130包括依次连接的第一横板131、第一竖板132、第二横板133、第二竖板134以及第三横板135，第二横板133同时低于第一横板131以及第三横板135设置，气箱120的部分内腔位于第一竖板132以及第二竖板134之间，第一竖板132以及第二竖板134均贯穿设置有电缆接头142。
50.具体地，第一横板131还可以实现对机构室111和电缆室112进行分隔，第一横板131的设置高度高于第二横板133的设置高度高于第三横板135的设置高度，且三个横板相互平行。第一竖板132的顶端高于第二竖板134的顶端，二者底端保持平齐。通过设置特定形状结构的第一隔板130，使得两个电缆接头142可以分别贯穿设置于第一竖板132和第二竖板134上，以使两个电缆接头142的接线朝向相反，让每个电缆接头142都具备足够的接线空间。
51.值得注意的是，在第一竖板132和第二竖板134上均开设有对应电缆接头142的通孔，以便容置电缆接头142。并且，通孔的数量为电缆接头142上插针的数量相适配，本实施例中，第一竖板132以及第二竖板134上的通孔数量均为三个。
52.参考图3，环网柜100还包括第二隔板150，第二隔板150容置于电缆室112的内腔并与第二横板133连接，第二隔板150将电缆室112的内腔分隔为第一电缆腔1121和第二电缆腔1122，第一电缆腔1121以及第二电缆腔1122分别容置有不同电缆接头142的端部。
53.上述技术方案中，通过设置隔板，一方面可以对电缆室112的内腔进行分隔，方便在第一电缆腔1121内安装电压互感器、变压器等电气元件，并在第二电缆腔1122连接接高
压设备的供电接头。
54.参考图1和图3，环网柜100还包括活动门板160，活动门板160转动连接于电缆室112，活动门板160用于密封第一电缆腔1121和/或第二电缆腔1122。该环网柜100通过设置活动门板160用于实现对第一电缆腔1121或者第二电缆腔1122的密封保护。
55.具体地，活动门板160的侧边通过活页连接于电缆室112的侧壁，并使活动门板160沿左右方向上进行转动，避免上下转动时受到自身重力影响。
56.参考图3和图4，第二隔板150相对于第一竖板132所在的平面靠近第二竖板134所在的平面。并且，在第三横板135上开设有泄压孔136，泄压孔136用于容置泄压阀，当气箱120内的气压过大时，可以通过泄压阀将气体泄流至第二电缆腔1122内，从而避免气压过大对气箱120自身以及内部的电气元件造成损伤。
57.本实用新型的实施例还提供了一种环网箱，包括上述环网柜100，并且环网箱内的环网柜100的数量为至少两个，至少两个环网柜100之间相互连接。该环网箱包括环网柜100，其具备环网柜100的全部功能。
