1.本发明涉及配电柜技术领域，尤其涉及一种可快装快拆防触电隔板的安装结构。


背景技术：

2.在日常生活中随处可见配电设备，比如发电厂、变电站、建筑施工工地等。现目前配电柜的使用都是由工厂加工一体成型，后期在配电柜原有基础上增加配电用断路器、电力电缆等配电设备，实际应用过程中，断路器进/出线端接线端子裸露，存在一定触电风险，难以快速安装防触电隔板对断路器进/出线端接线端子进行保护，本发明在原有配电柜原有基础上增加一种可快速安装、拆卸防触电隔板的放置装置，避免配电设备在正常使用过程中发生不安全事件。


技术实现要素：

3.本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本技术的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
4.鉴于上述现有可快装快拆防触电隔板的安装结构存在的问题，提出了本发明。
5.因此，本发明目的是提供一种可快装快拆防触电隔板的安装结构，其目的在于：增加一种可快速安装、拆卸防触电隔板的放置装置，避免配电设备在正常使用过程中发生不安全事件。
6.为解决上述技术问题，本发明提供如下技术方案：构造组件，包括构造件和安装件，所述安装件设置于构造件的一侧，安装组件，设置于构造件内的顶起件、设置于顶起件一侧的移动件、设置于移动件侧的复位件、设置于移动件一侧的挤压件、设置于移动件一侧的锁止件和设置于安装件一侧的卡扣件；
7.所述挤压件包括滑动设置于移动件一侧的楔形块，安装件包括设置于构造件一侧的防触电隔板本体和开设于防触电隔板本体一侧的插槽，楔形块伸入插槽内并与其滑动设置；
8.所述卡扣件包括滑动设置于防触电隔板本体一侧的卡杆、设置于卡杆一侧的弧形卡块和开设于楔形块一侧的卡孔，所述弧形卡块伸入卡孔内并与其滑动设置。
9.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述构造件包括固定板和开设于固定板内的安装槽。
10.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述顶起件包括设置于安装槽内的伸缩杆、滑动设置于伸缩杆一侧的升降板和套设于伸缩杆外侧的张力弹簧。
11.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述顶起件还包括转动设置于固定板一侧的转杆和偏心设置于转杆一端的凸轮，所述顶起件还包括设置于转杆一侧的转盘。
12.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：移动件包括滑动设置于固定板一侧的推杆、设置于推杆一侧的移动块和设置于移动块一侧的连接杆
13.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述复位件包括滑动设置于移动块一侧的滑杆和套设于滑杆外侧的复位弹簧。
14.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述挤压件还包括设置于连接杆一侧的挤压块，所述挤压块的斜面与楔形块的倾斜部分接触。
15.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述锁止件包括开设于升降板一侧的滑槽和设置于滑槽一侧的限位块，锁止件还包括设置于移动块一侧的安装块、滑动设置于安装块一侧的锁止块和设置于安装块内侧的压缩弹簧，所述压缩弹簧的两端分别与移动块内侧壁和锁止块的一侧连接，安装块在滑槽内滑动。
16.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述卡扣件还包括开设于防触电隔板本体一侧通槽和套设于卡杆外侧的伸缩弹簧，所述伸缩弹簧的两端分别与防触电隔板本体内侧和弧形卡块连接。
17.作为本发明所述可快装快拆防触电隔板的安装结构的一种优选方案，其中：所述卡扣件还包括设置于卡杆一侧的拉环和开设于固定板一侧的定位槽。
18.本发明的有益效果：通过设置的构造组件和安装组件中的顶起件、移动件、复位件、挤压件和卡扣件等相互配合使用，可便于对防触电隔板本体进行快速固定安装和拆卸，且装置安装拆卸便捷，降低现有的配电柜难以快速安装防触电隔板对断路器进/出线端接线端子进行保护，从而使配电设备在正常使用过程中发生不安全事件的可能。
附图说明
19.为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

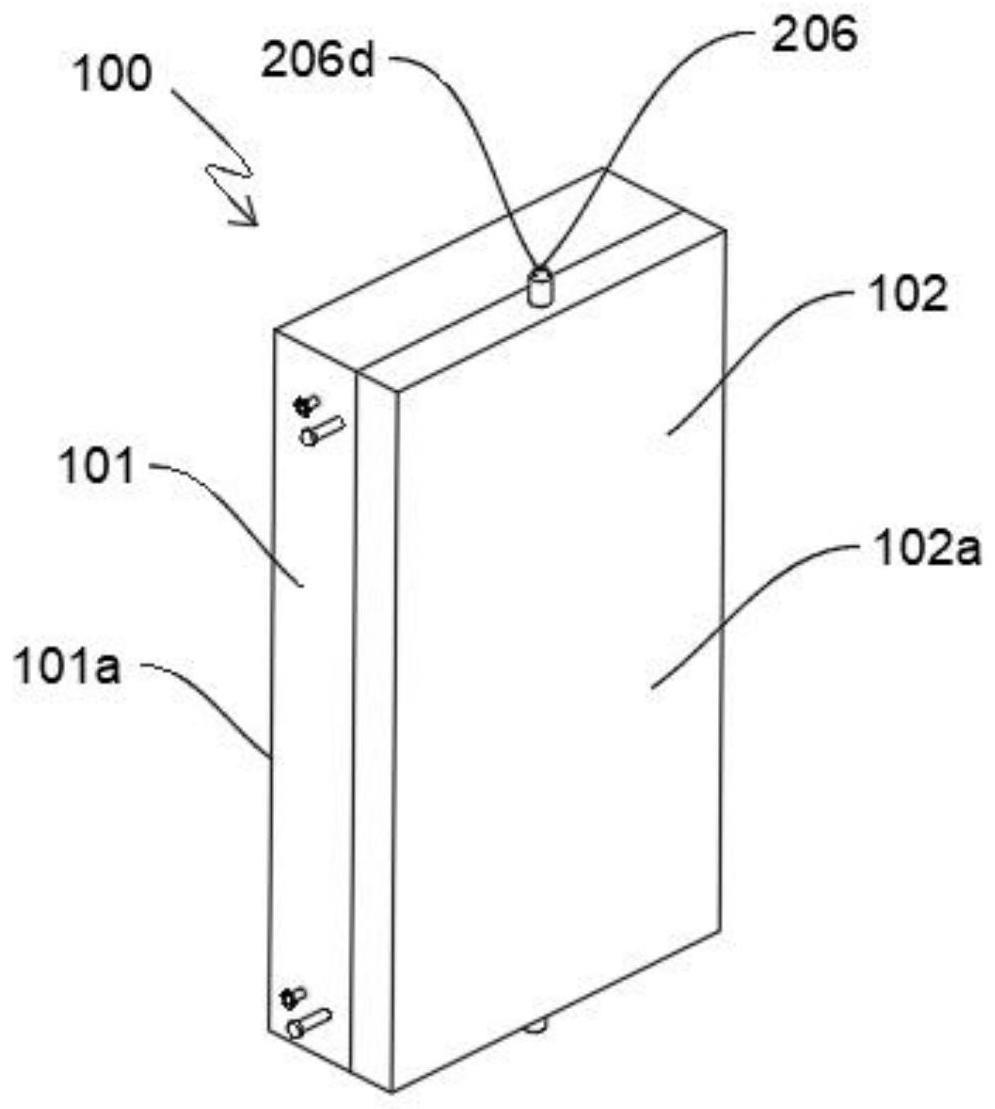

20.图1为本发明的整体结构示意图。
21.图2为本发明中构造件的结构示意图。
22.图3为本发明中挤压件的结构示意图。
23.图4为本发明中卡扣件的结构示意图。
24.图5为本发明中顶起件的结构示意图。
25.图6为本发中挤压件的前视图。
26.图7为本发明中锁止件的结构示意图。
具体实施方式
27.为使本发明的上述目的、特征和优点能够更加明显易懂，下面结合说明书附图对本发明的具体实施方式做详细的说明。
28.在下面的描述中阐述了很多具体细节以便于充分理解本发明，但是本发明还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的
情况下做类似推广，因此本发明不受下面公开的具体实施例的限制。
29.其次，此处所称的“一个实施例”或“实施例”是指可包含于本发明至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例，也不是单独的或选择性的与其他实施例互相排斥的实施例。
30.再其次，本发明结合示意图进行详细描述，在详述本发明实施例时，为便于说明，表示器件结构的剖面图会不依一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本发明保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。
31.实施例1
32.参照图1～4，为本发明第一个实施例，提供了一种可快装快拆防触电隔板的安装结构，构造组件100，包括构造件101和安装件102，安装件102设置于构造件101的一侧，构造件101为整个装置的支撑，安装组件200，设置于构造件101内的顶起件201、设置于顶起件201一侧的移动件202、设置于移动件202侧的复位件203、设置于移动件202一侧的挤压件204、设置于移动件202一侧的锁止件205和设置于安装件102一侧的卡扣件206，顶起件201用于将移动件202进行顶起滑动，移动件202带动挤压件204进行移动，卡扣件206用于对挤压进行锁死固定。
33.进一步的，挤压件204包括滑动设置于移动件202一侧的楔形块204a，安装件102包括设置于构造件101一侧的防触电隔板本体102a和开设于防触电隔板本体102a一侧的插槽102b，楔形块204a伸入插槽102b内并与其滑动设置，楔形块204a深入插槽102b内进行快速固定安装处理，卡扣件206包括滑动设置于防触电隔板本体102a一侧的卡杆206a、设置于卡杆206a一侧的弧形卡块206b和开设于楔形块204a一侧的卡孔206c，弧形卡块206b伸入卡孔206c内并与其滑动设置，弧形卡块206b的大小与卡孔206c相互匹配，安装时弧形卡块206b插入卡孔206c内对其记性快速固定安装处理，构造件101包括固定板101a和开设于固定板101a内的安装槽101b，安装槽101b用于安装部分安装组件200。
34.优选的，移动件202包括滑动设置于固定板101a一侧的推杆202a、设置于推杆202a一侧的移动块202b和设置于移动块202b一侧的连接杆202c，推杆202a的一侧壁固定安装有移动块202b，移动块202b的侧壁固定安装有连接杆202c，挤压件204还包括设置于连接杆202c一侧的挤压块204b，挤压块204b固定安装于连接杆202c的侧壁，挤压块204b的斜面与楔形块204a的倾斜部分接触，挤压块204b的斜面侧壁开设有限位槽，楔形块204a的斜面侧壁固定安装有防脱块，防脱块伸入限位槽内并与其滑动连接，通过设置的防脱块和限位槽可降低楔形块204a出现脱落的可能，推杆202a用于推动移动块202b进行移动，从而带动挤压块204b进行移动，挤压块204b移动挤压楔形块204a带动其向上滑动，卡扣件206还包括开设于防触电隔板本体102a一侧通槽206e和套设于卡杆206a外侧的伸缩弹簧206f，伸缩弹簧206f的两端分别与防触电隔板本体102a内侧和弧形卡块206b连接，伸缩弹簧206f用于对给弧形卡块206b提供复位作用力。
35.使用时，固定板101a固定安装于配电柜内，使用前将防触电隔板本体102a放置于固定板101a的一侧，推动两侧的推杆202a，推杆202a移动带动两侧移动块202b滑动，从而带动挤压块204b移动，挤压块204b移动挤压楔形块204a将其顶出深入防触电隔板本体102a侧壁插槽102b内，楔形块204a挤压弧形卡块206b，当楔形块204a滑动至卡孔206c与弧形卡块206b位置相对应处时，弧形卡块206b受到伸缩弹簧206f的作用力深入卡孔206c内对其进行
锁死固定，从而实现对防触电隔板本体102a的快速固定安装处理。
36.实施例2
37.参照图3～7，为本发明的第二个实施例，该实施例不同于第一个实施例的是：顶起件201包括设置于安装槽101b内的伸缩杆201a、滑动设置于伸缩杆201a一侧的升降板201b和套设于伸缩杆201a外侧的张力弹簧201c，升降板201b在安装槽101b内滑动，张力弹簧201c的两端分布与安装槽101b内底壁和升降板201b的侧壁连接，用于对升降板201b进行复位，顶起件201还包括转动设置于固定板101a一侧的转杆201d和偏心设置于转杆201d一端的凸轮201e，凸轮201e由于与转杆201d偏心连接，在转动时可将升降板201b向上顶起，继续转动可将升降板201b放下。
38.进一步的，锁止件205包括开设于升降板201b一侧的滑槽205a和设置于滑槽205a一侧的限位块205b，锁止件205还包括设置于移动块202b一侧的安装块205c、滑动设置于安装块205c一侧的锁止块205d和设置于安装块205c内侧的压缩弹簧205e，压缩弹簧205e的两端分别与锁止块205d的侧壁和安装块205c内侧壁连接，安装块205c深入滑槽205a并与其滑动连接，锁止块205d与限位块205b的斜面部分相互对应匹配，压缩弹簧205e的两端分别与移动块202b内侧壁和锁止块205d的一侧连接，安装块205c在滑槽205a内滑动，由于锁止块205d与限位块205b均的斜面部分相互对应匹配，同时通过设置的复位弹簧203b与其相互配合使用，使得锁止块205d只能沿着一个方向进行滑动，而无法返回。
39.使用时：转动转杆201d带动凸轮201e转动，凸轮201e由于与转杆201d偏心连接，在转动时可将升降板201b向上顶起，此时安装块205c和其下表面设置的锁止块205d插入升降板201b上侧的限位块205b内，锁止块205d与限位块205b均的斜面部分相互对应匹配后，同时通过设置的复位弹簧203b与其相互配合使用，此时只能推动两侧推杆202a向内移动挤压楔形块204a，向外移动时会被锁止块205d和限位块205b进行卡死而无法向外移动，提升了移动挤压楔形块204a是的稳定性，使其可以持续挤压楔形块204a，在挤压楔形块204a时不会受到弹簧反向作用力的影响。
40.其余结构与实施例1的结构相同。
41.实施例3
42.参照图1～7，为本发明的第三个实施例，该实施例不同于第二个实施例的是：顶起件201包括设置于安装槽101b内的伸缩杆201a、滑动设置于伸缩杆201a一侧的升降板201b和套设于伸缩杆201a外侧的张力弹簧201c，升降板201b在安装槽101b内滑动，张力弹簧201c的两端分布与安装槽101b内底壁和升降板201b的侧壁连接，用于对升降板201b进行复位，顶起件201还包括转动设置于固定板101a一侧的转杆201d和偏心设置于转杆201d一端的凸轮201e，凸轮201e由于与转杆201d偏心连接，在转动时可将升降板201b向上顶起，继续转动可将升降板201b放下，
43.进一步的，复位件203包括滑动设置于移动块202b一侧的滑杆203a和套设于滑杆203a外侧的复位弹簧203b，滑杆203a深入移动块202b内并与其滑动连接，复位弹簧203b的两端分别与移动块202b的侧壁和安装处内侧壁连接，复位弹簧203b用于提供对移动块202b复位的回弹作用力，复位件203还包括设置于安装槽101b内侧壁的辅助弹簧，辅助弹簧的两端分别与楔形块204a的侧壁和安装槽内侧壁连接。
44.优选的，卡扣件206还包括设置于卡杆206a一侧的拉环206d和开设于固定板101a
一侧的定位槽206g，拉环206d固定安装于卡杆206a的侧壁，拉环206d用于在拆卸时拉动卡杆206a，定位槽206g设置有两个且其固定板101a的中线对称分布，防触电隔板本体102a的侧壁固定安装有与定位槽206g匹配设置的定位块，定位槽206g用于在安装时起到定位的作用。
45.使用时：当需要对防触电隔板进行快速拆卸时，向上拉动拉环206d提起卡杆206a，使弧形卡块206b抽出卡孔206c内后，转动转杆201d，将凸轮201e转动至转杆201d下方，此时升降板201b通过张力弹簧201c的回弹力向下滑动复位，锁止块205d与限位块205b分离，解除对移动板的锁死，此时通过复位弹簧203b提供的复位回弹力带动移动块202b向两侧滑动，从而带动挤压块204b向两侧滑动，解除对楔形块204a的挤压，同时通过设置的辅助弹簧的复位回弹力相互配合可便于快速对楔形块204a进行复位，楔形块204a滑出防触电隔板本体102a的安装槽101b，然后直接将防触电隔板本体102a抽出即可对其进行快速拆卸处理。
46.其余结构与实施例2的结构相同。
47.重要的是，应注意，在多个不同示例性实施方案中示出的本技术的构造和布置仅是例示性的。尽管在此公开内容中仅详细描述了几个实施方案，但参阅此公开内容的人员应容易理解，在实质上不偏离该申请中所描述的主题的新颖教导和优点的前提下，许多改型是可能的(例如，各种元件的尺寸、尺度、结构、形状和比例、以及参数值(例如，温度、压力等)、安装布置、材料的使用、颜色、定向的变化等)。例如，示出为整体成形的元件可以由多个部分或元件构成，元件的位置可被倒置或以其它方式改变，并且分立元件的性质或数目或位置可被更改或改变。因此，所有这样的改型旨在被包含在本发明的范围内。可以根据替代的实施方案改变或重新排序任何过程或方法步骤的次序或顺序。在权利要求中，任何“装置加功能”的条款都旨在覆盖在本文中所描述的执行所述功能的结构，且不仅是结构等同而且还是等同结构。在不背离本发明的范围的前提下，可以在示例性实施方案的设计、运行状况和布置中做出其他替换、改型、改变和省略。因此，本发明不限制于特定的实施方案，而是扩展至仍落在所附的权利要求书的范围内的多种改型。
48.此外，为了提供示例性实施方案的简练描述，可以不描述实际实施方案的所有特征(即，与当前考虑的执行本发明的最佳模式不相关的那些特征，或于实现本发明不相关的那些特征)。
49.应说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的精神和范围，其均应涵盖在本发明的权利要求范围当中。
