1.本实用新型涉及配电箱装置技术领域，尤其涉及一种用于配电箱的外挂装置。


背景技术：

2.配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
3.现有的一般配电箱都是置于户外，需要经受夏季太阳的高温暴晒、冬季寒冷环境和雨水腐蚀，配电箱的顶部及密封零件容易受到破坏，配电箱就起不到保护电器作用了，如果遇到事故，特别是雨天需要打开配电箱进行维修时，这时候雨水就会潲进配电箱溅到电器上容易引起短路。
4.为此，我们提出一种用于配电箱的外挂装置。


技术实现要素：

5.本实用新型主要是解决上述现有技术所存在的技术问题，提供一种用于配电箱的外挂装置。
6.为了实现上述目的，本实用新型采用了如下技术方案，一种用于配电箱的外挂装置，包括配电箱本体，配电箱本体的背部壁面上固定安装有防护限位组件，防护限位组件的腔内呈镂空状态，防护限位组件的上方活动安装有防护限位支撑杆，防护限位支撑杆靠近防护限位组件的一侧壁面上固定安装有限位杆，限位杆靠近防护限位组件的一侧壁面上开设有限位槽。
7.进一步，所述防护限位组件的腔内远离防护限位支撑杆的一侧壁面上固定安装有伸缩推力记忆弹簧，防护限位组件的腔内还活动安装有滑动安装底座，伸缩推力记忆弹簧的另一端固定安装在滑动安装底座的壁面上，滑动安装底座靠近防护限位支撑杆的一侧壁面上固定安装有限位块，限位块活动贯穿防护限位组件壁面。
8.进一步，所述滑动安装底座的壁面上固定安装有限位拉动杆，限位拉动杆活动贯穿防护限位组件，限位块活动安装在限位槽腔内。
9.进一步，所述防护限位支撑杆的顶部壁面上固定安装有转轴，转轴上还固定安装有防护支撑架。
10.进一步，所述防护支撑架的顶部壁面上固定安装有配电箱保护罩，防护支撑架相互远离的两侧壁面上分别固定安装有支撑副架，两个支撑副架的另一端固定安装在配电箱保护罩的底部壁面上。
11.进一步，所述配电箱保护罩呈半圆环状态，配电箱保护罩的大小与配电箱本体相同。
12.有益效果
13.本实用新型提供了一种用于配电箱的外挂装置。具备以下有益效果：
14.1、该一种用于配电箱的外挂装置，在需要对配电箱进行防护时，通过设置防护限位支撑杆上的限位槽，工作人员将限位槽与限位块位置对好，再将限位槽插入限位块上，从而起到防护限位支撑杆上的配电箱保护罩对配电箱本体进行整体防护效果，起到不被夏季太阳的高温暴晒，且冬季寒冷环境和雨水腐蚀配电箱本体，从而实现对配电箱内的电器元件进行防护。
15.2、该一种用于配电箱的外挂装置，在需要对配电箱进行防护时，通过设置的将整体罩起，实现配电箱本体避免受到风雨侵蚀，同时防止雨水进入配电箱本体，对配电箱本体进行防护的效果，在冬季遇到雪季时，配电箱保护罩上会积累过多雪量，工作人员在通过设置的转轴对配电箱保护罩进行倾斜从而使雪自动滑落，实现在冬季对配电箱本体进行防护的效果。
附图说明
16.本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义。

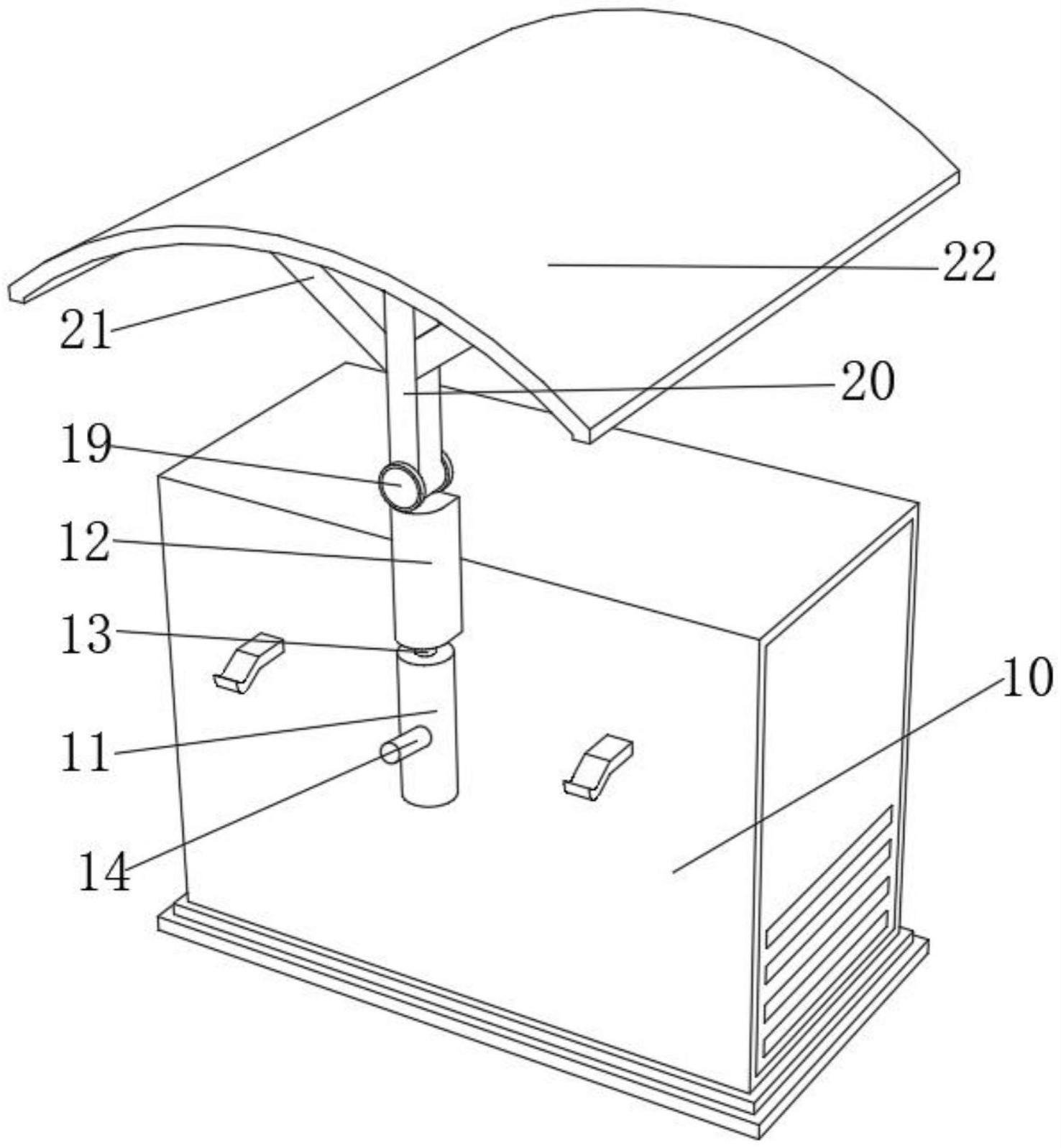

17.图1为实用新型配电箱保护罩示意图；
18.图2为实用新型防护限位支撑杆示意图；
19.图3为实用新型滑动安装底座示意图。
20.图例说明：
21.10、配电箱本体；11、防护限位组件；12、防护限位支撑杆；13、限位杆；14、限位槽；15、伸缩推力记忆弹簧；16、滑动安装底座；17、限位块；18、限位拉动杆；19、转轴；20、防护支撑架；21、支撑副架；22、配电箱保护罩。
具体实施方式
22.一种用于配电箱的外挂装置，如图1-3所示，包括配电箱本体10，配电箱本体10的背部壁面上固定安装有防护限位组件11，防护限位组件11的腔内呈镂空状态，防护限位组件11的上方活动安装有防护限位支撑杆12，防护限位支撑杆12靠近防护限位组件11的一侧壁面上固定安装有限位杆13，限位杆13靠近防护限位组件11的一侧壁面上开设有限位槽14，防护限位组件11的腔内远离防护限位支撑杆12的一侧壁面上固定安装有伸缩推力记忆弹簧15，防护限位组件11的腔内还活动安装有滑动安装底座16，伸缩推力记忆弹簧15的另一端固定安装在滑动安装底座16的壁面上，滑动安装底座16靠近防护限位支撑杆12的一侧壁面上固定安装有限位块17，限位块17活动贯穿防护限位组件11壁面，滑动安装底座16的壁面上固定安装有限位拉动杆18，限位拉动杆18活动贯穿防护限位组件11，限位块17活动安装在限位槽14腔内，防护限位支撑杆12的顶部壁面上固定安装有转轴19，转轴19上还固定安装有防护支撑架20，防护支撑架20的顶部壁面上固定安装有配电箱保护罩22，防护支撑架20相互远离的两侧壁面上分别固定安装有支撑副架21，两个支撑副架21的另一端固定安装在配电箱保护罩22的底部壁面上，配电箱保护罩22呈半圆环状态，配电箱保护罩22的
大小与配电箱本体10相同。
23.在需要对配电箱进行防护时，通过设置防护限位支撑杆12上的限位槽14，工作人员将限位槽14与限位块17位置对好，再将限位槽14插入限位块17上，从而起到防护限位支撑杆12上的配电箱保护罩22对配电箱本体10进行整体防护效果，起到不被夏季太阳的高温暴晒，且冬季寒冷环境和雨水腐蚀配电箱本体10，从而实现对配电箱内的电器元件进行防护。
24.在需要对配电箱进行防护时，通过设置的22将10整体罩起，实现配电箱本体10避免受到风雨侵蚀，同时防止雨水进入配电箱本体10，对配电箱本体10进行防护的效果，在冬季遇到雪季时，配电箱保护罩22上会积累过多雪量，工作人员在通过设置的转轴19对配电箱保护罩22进行倾斜从而使雪自动滑落，实现在冬季对配电箱本体10进行防护的效果。
25.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。


技术特征：
1.一种用于配电箱的外挂装置，包括配电箱本体(10)，其特征在于：所述配电箱本体(10)的背部壁面上固定安装有防护限位组件(11)，防护限位组件(11)的腔内呈镂空状态，防护限位组件(11)的上方活动安装有防护限位支撑杆(12)，防护限位支撑杆(12)靠近防护限位组件(11)的一侧壁面上固定安装有限位杆(13)，限位杆(13)靠近防护限位组件(11)的一侧壁面上开设有限位槽(14)。2.根据权利要求1所述的一种用于配电箱的外挂装置，其特征在于：所述防护限位组件(11)的腔内远离防护限位支撑杆(12)的一侧壁面上固定安装有伸缩推力记忆弹簧(15)，防护限位组件(11)的腔内还活动安装有滑动安装底座(16)，伸缩推力记忆弹簧(15)的另一端固定安装在滑动安装底座(16)的壁面上，滑动安装底座(16)靠近防护限位支撑杆(12)的一侧壁面上固定安装有限位块(17)，限位块(17)活动贯穿防护限位组件(11)壁面。3.根据权利要求2所述的一种用于配电箱的外挂装置，其特征在于：所述滑动安装底座(16)的壁面上固定安装有限位拉动杆(18)，限位拉动杆(18)活动贯穿防护限位组件(11)，限位块(17)活动安装在限位槽(14)腔内。4.根据权利要求1所述的一种用于配电箱的外挂装置，其特征在于：所述防护限位支撑杆(12)的顶部壁面上固定安装有转轴(19)，转轴(19)上还固定安装有防护支撑架(20)。5.根据权利要求4所述的一种用于配电箱的外挂装置，其特征在于：所述防护支撑架(20)的顶部壁面上固定安装有配电箱保护罩(22)，防护支撑架(20)相互远离的两侧壁面上分别固定安装有支撑副架(21)，两个支撑副架(21)的另一端固定安装在配电箱保护罩(22)的底部壁面上。6.根据权利要求5所述的一种用于配电箱的外挂装置，其特征在于：所述配电箱保护罩(22)呈半圆环状态，配电箱保护罩(22)的大小与配电箱本体(10)相同。

技术总结
本实用新型涉及配电箱装置技术领域，且公开了一种用于配电箱的外挂装置，包括配电箱本体，配电箱本体的背部壁面上固定安装有防护限位组件，防护限位组件的腔内呈镂空状态，防护限位组件的上方活动安装有防护限位支撑杆，防护限位支撑杆靠近防护限位组件的一侧壁面上固定安装有限位杆。本实用新型在需要对配电箱进行防护时，通过设置防护限位支撑杆上的限位槽，工作人员将限位槽与限位块位置对好，再将限位槽插入限位块上，从而起到防护限位支撑杆上的配电箱保护罩对配电箱本体进行整体防护效果，起到不被夏季太阳的高温暴晒，且冬季寒冷环境和雨水腐蚀配电箱本体，从而实现对配电箱内的电器元件进行防护。箱内的电器元件进行防护。箱内的电器元件进行防护。
