1.本实用新型属于液体管道连接技术领域，具体涉及一种管道连接用变径卡盘。


背景技术：

2.在设计配液模块系统过程中，管道尺寸大小如有限制，例如：设备选型已经固定，进口尺寸为1.5寸的卡盘，然而出口为1寸管道，正常情况下则需在中间增加一个1.5寸变1寸的大小头，但如果系统模块很紧凑无法再次增加变径时，将一寸管道与1.5寸的卡盘进行直接连接，1寸的管道与1.5寸的卡盘相连接的横截面会形成死角区域，在死角区域处，流动的液体一部分被突然拦截，导致液体会冲击死角区域处的截面，在长时间的冲击下，极易造成1寸管道与1.5寸卡盘松动，从而导致漏液等现象，为此现提出一种管道连接用变径卡盘，解决死角区域的问题，减弱液体对的冲击管道。


技术实现要素：

3.本实用新型旨在至少解决现有技术中存在的技术问题之一。
4.为此，本实用新型提出一种管道连接用变径卡盘，该管道连接用变径卡盘具有适应大小口径管道连接的优点。
5.根据本实用新型实施例的管道连接用变径卡盘，包括：第一卡盘主体、第二卡盘主体；所述第一卡盘主体的一端沿中心轴方向开设有第一通道，所述第一通道的一端形成为管道连接口，所述管道连接口用于连接第一管道，所述第一通道的另一端形成为衔接口，所述第二卡盘主体沿中心轴方向开设有第二通道，所述第二卡盘主体的一端与所述第一卡盘主体相连，所述第二卡盘主体的另一端用于连接第二管道，所述第二通道与所述第一通道相连通，所述衔接口与管道连接口之间圆滑连接，所述衔接口的内径由内向外逐渐增大。
6.根据本实用新型一个实施例，所述衔接口的开口端与第二卡盘主体上的第二通道圆滑连接。
7.根据本实用新型一个实施例，第一卡盘主体朝向所述第二卡盘主体的一面形成为连接面，所述连接面与第二卡盘主体的端面紧密贴合。
8.根据本实用新型一个实施例，所述连接面上开设有一圈密封槽，所述密封槽用于装配密封垫片。
9.根据本实用新型一个实施例，所述衔接口的内壁与所述第二通道的内壁之间的夹角为100
°‑
160
°
。
10.根据本实用新型一个实施例，所述第一卡盘主体与第二卡盘主体之间通过固定组件相连。
11.根据本实用新型一个实施例，所述固定组件为卡箍，所述卡箍套设于第一卡盘主体和第二卡盘主体的外表面。
12.根据本实用新型一个实施例，所述第一卡盘主体远离第二卡盘主体的一端外表面开设有多条连接槽，用于连接第一管道。
13.本实用新型的有益效果是，本实用新型采用第一卡盘主体和开设于第一卡盘主体上的衔接口，实现了直接连接大口径的第二卡盘主体，减少了中间大小头的使用，节省了大小头的占用空间，满足了系统模块紧凑时无法再次增加变径时的情况，衔接口避免了大口径的第二卡盘主体与小口径的第一卡盘主体之间形成的死角区域，使液体在经过衔接口区域时，呈流畅的线性流动，减少液体直接撞击死角区域，降低了液体对第一卡盘主体的冲击力，防止第一卡盘主体长时间被冲击造成的与第二卡盘主体之间连接松动，形成漏液等现象，保证了第一卡盘主体与第二卡盘主体之间的牢固度，增加了其使用寿命。
14.本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本实用新型而了解。
15.为使本实用新型的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。
附图说明
16.本实用新型的上述和/或附加的方面和优点从下面附图对实施例的描述中将变得明显和容易理解，其中：

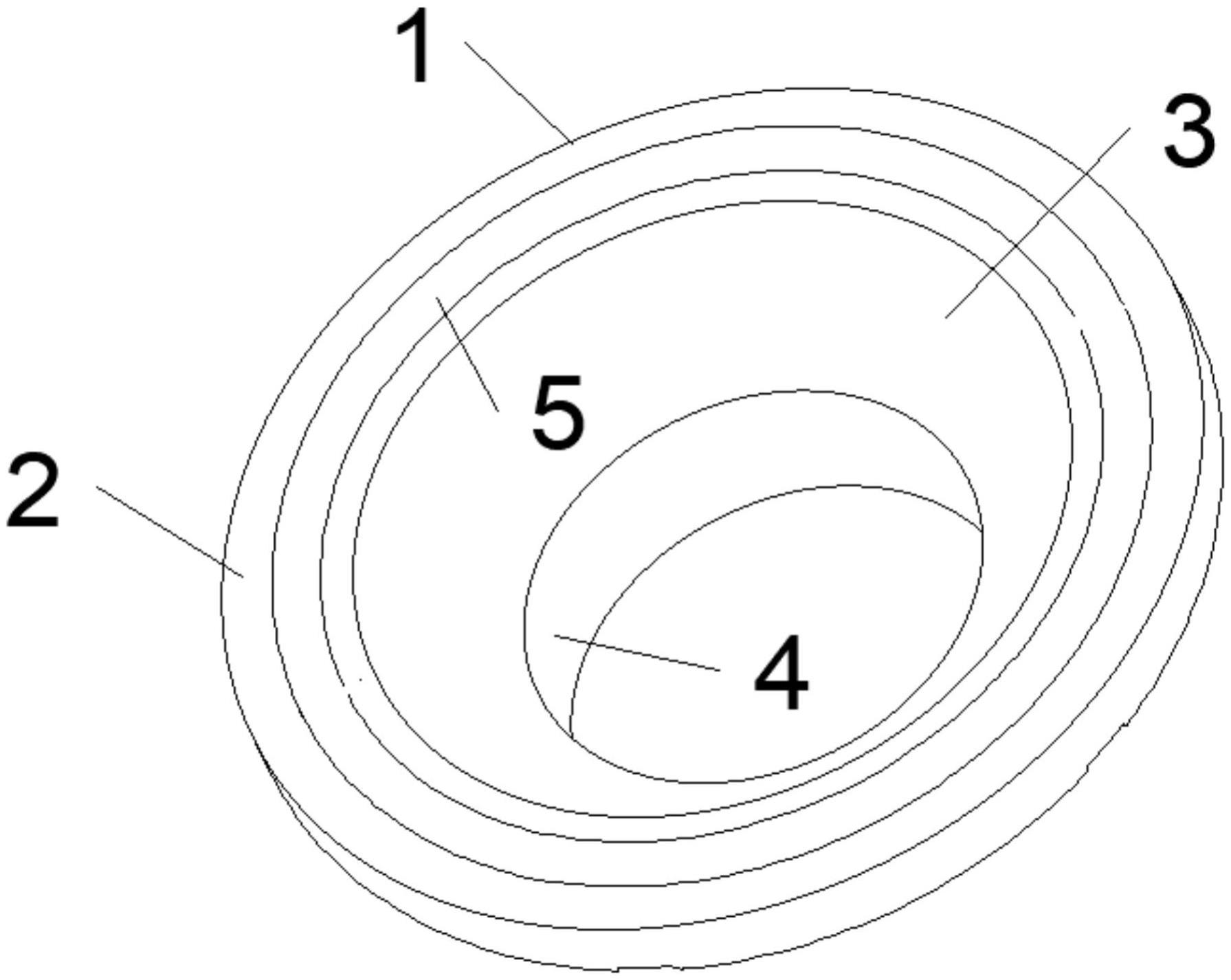

17.图1是本实用新型第一卡盘主体整体结构示意图；
18.图2是本实用新型第一卡盘主体与第一管道连接剖视示意图；
19.图3是改进前的第一卡盘主体与第二卡盘主体连接剖视示意图；
20.附图标记：
21.1、第一卡盘主体；2、连接面；3、衔接口；4、管道连接口；5、密封垫片；7、连接槽；8、第二卡盘主体。
具体实施方式
22.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
23.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.下面参考附图具体描述本实用新型实施例的管道连接用变径卡盘。
26.如图1-图3所示，根据本实用新型实施例的管道连接用变径卡盘，包括：第一卡盘主体1、第二卡盘主体8；第一卡盘主体1的一端沿中心轴方向开设有第一通道，第一通道的一端形成为管道连接口4，管道连接口4用于连接第一管道，第一通道的另一端形成为衔接口3，第二卡盘主体8沿中心轴方向开设有第二通道，第二卡盘主体8的一端与第一卡盘主体1相连，第二卡盘主体8的另一端用于连接第二管道，第二通道与第一通道相连通，衔接口3与管道连接口4之间圆滑连接，衔接口3的内径由内向外逐渐增大。
27.本实施例中，使用第一卡盘主体1将大口径的第二卡盘主体8与小口径的第一管道相连接，减少了中间大小头的使用，节省了大小头的占用空间，满足了系统模块紧凑时无法再次增加变径时的情况，另外通过在第一卡盘主体1上设置衔接口3，避免了大口径的第二卡盘主体8与小口径的第一卡盘主体1之间形成的死角区域，使经过第二卡盘主体8流向第一卡盘主体1的液体在经过衔接口3区域时，呈流畅的线性流动，减少液体直接撞击死角区域，降低了液体对第一卡盘主体1的冲击力，防止第一卡盘主体1长时间被冲击造成的与第二卡盘主体8之间连接松动，造成漏液等现象，保证了第一卡盘主体1与第二卡盘主体8之间的牢固度，增加了其使用寿命。
28.衔接口3的开口端与第二卡盘主体8上的第二通道圆滑连接，衔接口3的内壁与第二通道的内壁之间的夹角为100
°‑
160
°
，避免了如图3所示的原有的大口径的第二卡盘主体8与小口径的第一卡盘主体1直接连接造成的直角区域，该区域为死角区域，在制造药液的过程中，此区域易造成药液的堆积，堆积的药液易污染后续制造的药液，因此通过设置衔接口3，保证了药液的流通性，防止了药液的堆积，保证了后续药液制作过程中的纯度，第一卡盘主体1朝向第二卡盘主体8的一面形成为连接面2，连接面2与第二卡盘主体8的端面紧密贴合，连接面2上开设有一圈密封槽，密封槽用于装配密封垫片5。
29.本实施例中，由于衔接口3的开口端与第二通道圆滑连接，使液体流动的方向更加稳定，避免液体流动方向的大幅度转变，冲击其所在的管道导致其发生持续的震动，提高了管道的稳定性，密封垫片5用于密封第一卡盘主体1和第二卡盘主体8，防止第一卡盘主体1和第二卡盘主体8内部压力较大时有液体流出。
30.第一卡盘主体1与第二卡盘主体8之间通过固定组件相连，固定组件的数量为多个，多个固定组件沿圆周方向均匀设置，固定组件为螺栓。
31.另一个实施例，固定组件为卡箍，卡箍套设于第一卡盘主体1和第二卡盘主体8的外表面。
32.第一卡盘主体1远离第二卡盘主体8的一端外表面开设有多条连接槽7，用于连接第一管道。
33.本实施例中，第一卡盘主体1远离第二卡盘主体8的一端插入第一管道的内部，通过连接槽7增加第一管道与第一卡盘主体1之间的摩擦力，使第一管道与第一卡盘主体1之间连接的更加紧固、不易脱离，另外，液体从第一卡盘主体1流向第一管道，由于第一管道的连接端包裹于第一卡盘主体1的外部，此处并未形成死角区域，同样保证了液体顺畅的流通性。
34.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结
构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
35.尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
