1.本实用新型属于电子产品保护壳领域，特别涉及一种具有支架、磁吸固定结构的保护壳。


背景技术：

2.手机、平板电脑等电子产品在使用时，为了防摔、防磨损，通常会使用保护壳进行保护，为了方便电子产品桌面竖立或横立使用，通常在保护壳的背面搭配支架进行支撑。同时为了方便将保护壳的固定，现有技术会在保护壳上设置磁吸固定结构。但现有的保护壳支架但目前还未有同时在保护壳设置支架及磁吸固定结构的现有技术。


技术实现要素：

3.为解决上述问题，本实用新型的首要目的在于提供一种具有支架、磁吸固定结构的保护壳，同时具有磁吸固定及支撑功能，方便使用。
4.本实用新型的另一个目的在于提供一种具有支架、磁吸固定结构的保护壳，支架折叠时，具有一定的回位力度，能够增加支架在回位时的固定效果。
5.为实现上述目的，本实用新型的技术方案如下：
6.本实用新型提供一种具有支架、磁吸固定结构的保护壳，包括有背板、边框、支架、磁吸固定组件，所述背板与边框固定连接，所述背板的背面安装有连接件，所述支架铰接在连接件其中一端，磁吸固定组件通过连接件的另一端固定在背板的背面。
7.进一步地，所述磁吸固定组件包括有固定片、磁铁、固定头，背板上设置有磁铁安装槽，所述固定头与固定片连接，所述固定片、磁铁均设置在磁铁安装槽内，且固定片覆盖在磁铁上。固定片具有固定与遮挡磁铁的效果。
8.进一步地，所述磁铁安装槽设置在背板的正面或背面，所述磁吸固定组件还包括有遮挡片，所述遮挡片贴合在背板远离磁铁安装槽的一面，且遮挡片与磁铁安装槽的大小、形状相同且位置相对应。在本技术中，遮挡片采用麦拉材料制成，具有一个遮挡绝缘效果。
9.进一步地，所述连接件为合页铰链，所述合页铰链包括有第一连接片、转轴、第二连接片，第一连接片与第二连接片铰接，第一连接片通过固定头固定在背板的背面，第二连接片与支架固定连接，第一连接片上还设置有第一轴套，第一轴套旋转连接在转轴上，第一轴套与转轴接触的内侧面设置有第一平面，所述转轴与第一轴套接的外侧面设置有第二平面，支架在折叠状态时，第一平面与第二平面相贴合。在本技术中，支架展开时，第一平面与第二平面错位，具有一定的定位效果；支架在回位收纳时，第一平面与第二平面旋转贴合在一起，自动匹配平整，具有一定的回位力度，也能够增加支架在回位时的固定效果。
10.进一步地，所述第一平面位于第一轴套的内侧面的底部，第二平面位于转轴的外侧面的底部，且第一平面与第二平面的宽度相同。
11.进一步地，所述第一轴套旋转连接在转轴的中部，所述第二连接片上还设置有第二轴套，所述第二轴套固定连接在转轴的两端部。
12.进一步地，所述背板上设置有固定槽，所述固定槽内设置有夹片，所述固定头、第一连接片均固定安装在固定槽内，且夹片夹持固定在固定头、第一连接片之间。固定槽能够实现固定头与第一连接片的收纳，夹片能够提高固定头与第一连接片之间的连接稳定性。
13.进一步地，所述背板上还设置有活动槽，所述支架、第二连接片活动设置在活动槽内。在支架回位时，活动槽能够实现支架、第二连接片的收纳。
14.进一步地，所述支架为圈状结构，活动槽的中部设置有与支架相适配的定位块，定位块的边缘设置有缺口。定位块能够方便支架的定位，缺口能够方便支架的抠起。
15.本实用新型的优势在于，相比于现有技术：保护壳同时设置有支架与磁吸固定结构，同时具有磁吸固定及支撑功能，方便使用，且支架与磁吸固定结构为通过连接件固定为一体，能够提高结构的耦合性与稳定性；同时支架的转轴与轴套设置有错位平面，支架在回位收纳时，能够通旋转贴合自动匹配平整，具有一定的回位力度，增加支架在回位时的固定效果。
附图说明

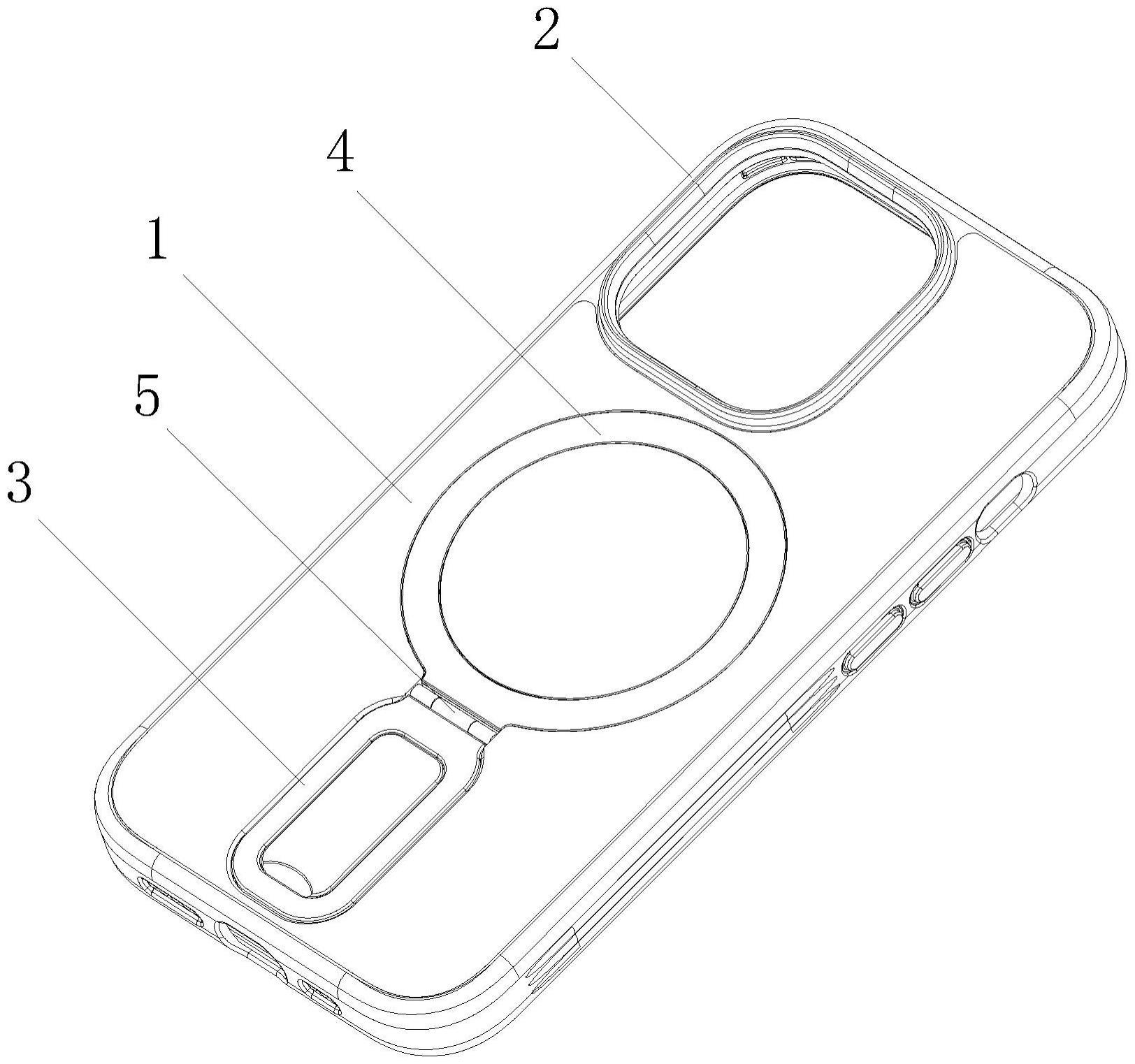

16.图1是本实施例的支架折叠状态的结构示意图。
17.图2是本实施例的支架展开状态的结构示意图。
18.图3是本实施例的支架、磁吸固定组件、合页铰链组装状态的结构示意图。
19.图4是本实施例中磁铁安装槽设置在背板的背面的背板的背面结构示意图。
20.图5是本实施例中磁铁安装槽设置在背板的正面的背板的正面结构示意图。
21.图6是本实施例中磁铁安装槽设置在背板的正面的背板的背面结构示意图。
22.图7是本实施例的支架折叠状态的剖面图。
23.图8是图7中a的局部放大图。
24.图9是本实施例的支架展开状态的剖面图。
25.图10是图9中b的局部放大图。
具体实施方式
26.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
27.为实现上述目的，本实用新型的技术方案如下：
28.参见图1-10所示，本实施例提供一种具有支架、磁吸固定结构的保护壳，包括有背板1、边框2、支架3、磁吸固定组件4，背板1与边框2固定连接，背板1的背面安装有合页铰链5，支架3铰接在合页铰链5其中一端，磁吸固定组件4通过合页铰链5的另一端固定在背板1的背面。
29.进一步地，磁吸固定组件4包括有固定片41、磁铁42、固定头43，背板1上设置有磁铁安装槽11，固定头43与固定片41连接，固定片41、磁铁42均设置在磁铁安装槽11内，且固定片41覆盖在磁铁42上。固定片41具有固定与遮挡磁铁42的效果。
30.进一步地，参见图4-6，磁铁安装槽11设置在背板1的正面或背面，磁吸固定组件4还包括有遮挡片44，遮挡片44贴合在背板1远离磁铁安装槽11的一面，且遮挡片44与磁铁安
装槽11的大小、形状相同且位置相对应。在本技术中，遮挡片44采用麦拉材料制成，具有一个遮挡绝缘效果。
31.进一步地，合页铰链5包括有第一连接片51、转轴52、第二连接片53，第一连接片51与第二连接片53铰接，第一连接片51通过固定头43固定在背板1的背面，第二连接片53与支架3固定连接，第一连接片51上还设置有第一轴套54，第一轴套54旋转连接在转轴52上，第一轴套54与转轴52接触的内侧面设置有第一平面55，所述转轴52与第一轴套54接的外侧面设置有第二平面56，支架在折叠状态时，第一平面55与第二平面56相贴合。在本技术中，支架展开时，第一平面55与第二平面56错位，具有一定的定位效果；支架在回位收纳时，第一平面55与第二平面56旋转贴合在一起，自动匹配平整，具有一定的回位力度，也能够增加支架在回位时的固定效果。
32.进一步地，第一平面55位于第一轴套54的内侧面的底部，第二平面56位于转轴52的外侧面的底部，且第一平面55与第二平面56的宽度相同。
33.进一步地，第一轴套54旋转连接在转轴52的中部，第二连接片53上还设置有第二轴套，第二轴套固定连接在转轴52的两端部。
34.进一步地，背板1上设置有固定槽12，固定槽12内设置有夹片13，固定头43、第一连接片51均固定安装在固定槽12内，且夹片13夹持固定在固定头43、第一连接片51之间。固定槽12能够实现固定头43与第一连接片51的收纳，夹片13能够提高固定头43与第一连接片51之间的连接稳定性。
35.进一步地，背板1上还设置有活动槽14，支架3、第二连接片53活动设置在活动槽14内。在支架3回位时，活动槽14能够实现支架3、第二连接片53的收纳。
36.进一步地，支架3为圈状结构，活动槽14的中部设置有与支架3相适配的定位块15，定位块15的边缘设置有缺口16。定位块15能够方便支架3的定位，缺口16能够方便支架3的抠起。
37.以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
