1.本实用新型属于干熄焦砌筑体结构技术领域，特别提供了一种干熄焦的中栓孔结构。


背景技术：

2.干熄炉为通过惰性气体将红焦炭冷却的炉体，包括冷却区、斜道区、环形风道区和预存区。焦炭自上而下，惰性气体自下而上进行正向逆流热交换。
3.换热后惰性气体高达900℃以上，汇聚在环形风道内，流向一次除尘。环形风道处在高温热气流冲刷的环境中。中栓孔在环形风道上部。顶部气流温度高、冲刷大，并且该处还存在混入空气与其爆燃的情况。
4.目前，常规的中栓孔砖抗热振及结构参照图9。常规中栓孔砖为多层结构的组合砖，底层部分为整砖，中层及顶层均由四块小砖拼砌而成，且外围砌砖也均为尺寸较小的砖型，这种结构的砖体存在一定的缺陷，长时间的使用容易出现中栓孔碎裂的现象，导致热气流窜漏，致使炉壳高温氧化、变形，腐蚀而降低炉壳寿命。


技术实现要素：

5.为解决上述砖体结构上的缺陷问题，本实用新型采用的技术方案是：一种干熄焦的中栓孔结构，包括中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖，内环拱脚砖和外环拱脚砖均为弧形砌砖，多个内环拱脚砖首尾相接砌筑成干熄焦的内环，多个外环拱脚砖首尾相接砌筑成干熄焦的外环，内环的半径小于外环，多个中栓孔砖和多个间隙砖均砌筑于内环和外环之间，且中栓孔砖和间隙砖交替排列。
6.进一步地，所述中栓孔砖包括中栓孔砖主体，中栓孔砖主体为倒置四棱台形，中栓孔砖主体上表面的外围一体成型有环状卡舌，中栓孔砖主体的中部竖向设置有中栓孔。
7.进一步地，所述间隙砖包括间隙砖主体，间隙砖主体前后侧壁的顶部一体成型有条状卡舌，条状卡舌的宽度和厚度与环状卡舌的相同，间隙砖主体前后侧壁的底部设置有凸沿，中栓孔砖与间隙砖拼接时，中栓孔砖的环状卡舌左右两侧分别与其左右两侧间隙砖的凸沿扣合。
8.进一步地，所述内环拱脚砖和外环拱脚砖的上表面均设置有卡槽，卡槽的外形与环状卡舌及条状卡舌相匹配。
9.进一步地，中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖均为一体成型的大砌块。
10.进一步地，所述内环拱脚砖和外环拱脚砖的侧壁为斜面。
11.使用本实用新型的有益效果是：
12.本方案中公开了一种新型的干熄焦的中栓孔结构，中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖均为一体成型的整砖，结构更稳定，使用寿命更长，同时，减少砌筑流程的施工量，加快施工进度并降低施工难度；
13.砌筑连接成的中栓孔整体结构，使拱脚砖受力更均匀，中栓孔处的环型砌筑体整
体结构密封性好，降低拱脚砖发生碎裂的概率，同时，中栓孔砖和拱脚砖上继续砌筑的砖块能够压住卡舌与卡槽的解封，提高中栓孔结构的整体密封效果；
14.本方案中的砖体结构结合其砌筑施工，采用卡舌与卡槽配合的方式，使拱脚砖受力更均匀，降低了拱脚砖发生碎裂的概率，同时，中栓孔砖和拱脚砖上继续砌筑的砖块能够压住卡舌与卡槽的解封，提高了中栓孔结构的整体密封效果，延长了中栓孔及中栓壳体使用寿命。
附图说明

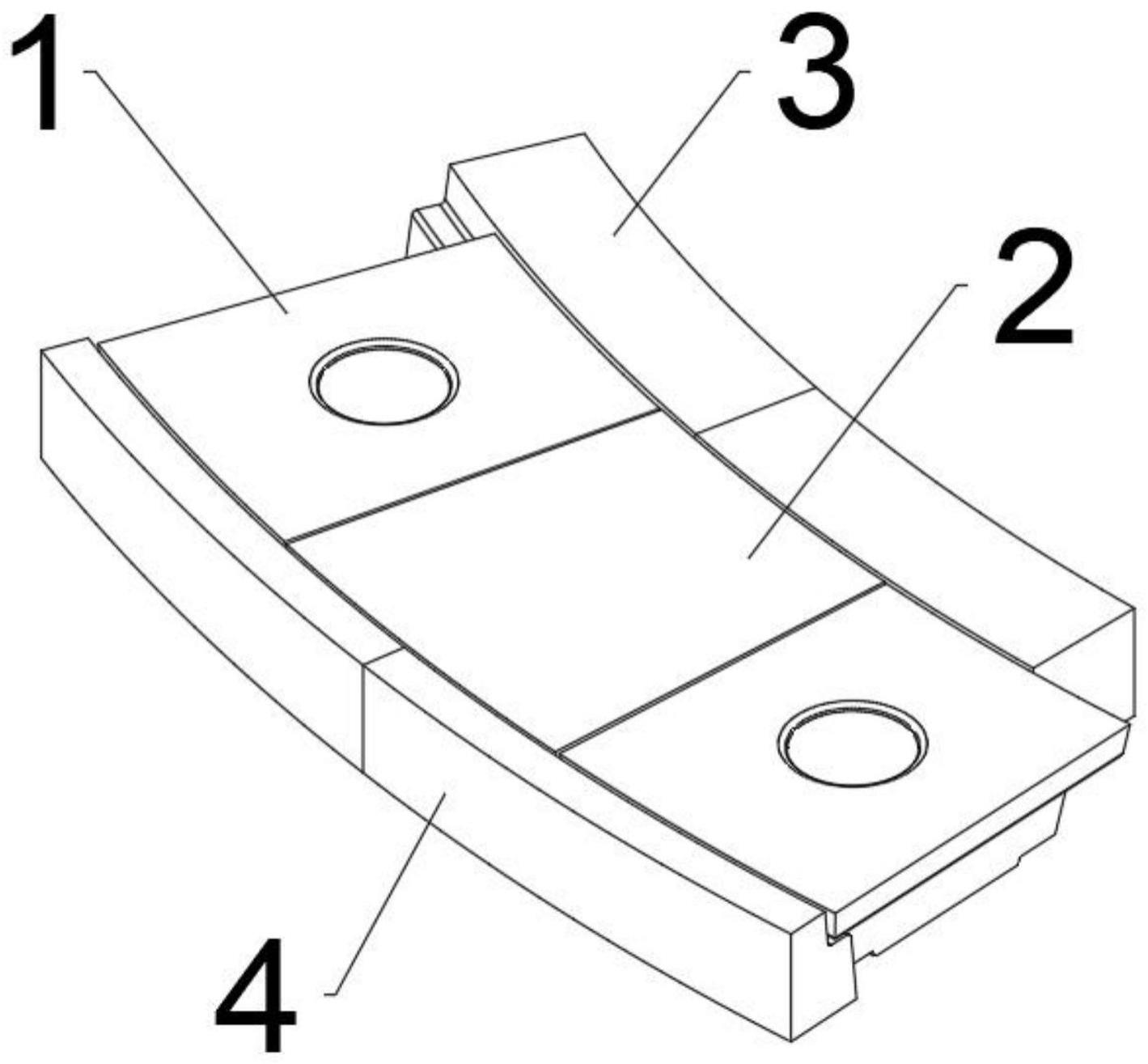

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的另一个结构示意图；
17.图3为本实用新型中栓孔砖的结构示意图；
18.图4为本实用新型中栓孔砖的俯视图；
19.图5为图4中a-a处的截面图；
20.图6为本实用新型间隙砖的结构示意图；
21.图7为本实用新型间隙砖的另一个结构示意图；
22.图8为本实用新型内环拱脚砖和外环拱脚砖的结构示意图；
23.图9为市面上小砖型中栓孔结构示意图；
24.附图标记包括：1-中栓孔砖；101-中栓孔砖主体；102-中栓孔；103-环状卡舌；2-间隙砖；201-间隙砖主体；202-条状卡舌；203-凸沿；3-内环拱脚砖；4-外环拱脚砖；5-卡槽。
具体实施方式
25.以下结合附图对本实用新型进行详细的描述。
26.参照图1-图8，一种干熄焦的中栓孔结构，包括中栓孔砖1、间隙砖2、内环拱脚砖3和外环拱脚砖4，内环拱脚砖3和外环拱脚砖4均为弧形砌砖，多个内环拱脚砖3首尾相接砌筑成干熄焦的内环，多个外环拱脚砖4首尾相接砌筑成干熄焦的外环，内环的半径小于外环，多个中栓孔砖1和多个间隙砖2均砌筑于内环和外环之间，且中栓孔砖1和间隙砖2交替排列；
27.中栓孔砖1包括中栓孔砖主体101，中栓孔砖主体101为倒置四棱台形，中栓孔砖主体101上表面的外围一体成型有环状卡舌103，中栓孔砖主体101的中部竖向设置有中栓孔102；
28.间隙砖2包括间隙砖主体201，间隙砖主体201前后侧壁的顶部一体成型有条状卡舌202，条状卡舌202的宽度和厚度与环状卡舌103的相同，间隙砖主体201前后侧壁的底部设置有凸沿203，中栓孔砖1与间隙砖2拼接时，中栓孔砖1的环状卡舌103左右两侧分别与其左右两侧间隙砖2的凸沿203扣合。
29.内环拱脚砖3和外环拱脚砖4的上表面均设置有卡槽5，卡槽5的外形与环状卡舌103及条状卡舌202相匹配，中栓孔砖1和间隙砖2砌筑于内环和外环之间时，环状卡舌103的前后侧和条状卡舌202均嵌入于卡槽5内。
30.内环拱脚砖3和外环拱脚砖4的侧壁为斜面，能够与中栓孔砖1和间隙砖2的前后侧面贴合。
31.优选地，中栓孔砖1、间隙砖2、内环拱脚砖3和外环拱脚砖4均为预烧制的大砌块，烧制材料的主要成分包括二氧化硅、氧化铝和硅灰。
32.以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上可以作出许多变化，只要这些变化未脱离本实用新型的构思，均属于本实用新型的保护范围。


技术特征：
1.一种干熄焦的中栓孔结构，其特征在于：包括中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖，内环拱脚砖和外环拱脚砖均为弧形砌砖，多个内环拱脚砖首尾相接砌筑成干熄焦的内环，多个外环拱脚砖首尾相接砌筑成干熄焦的外环，内环的半径小于外环，多个中栓孔砖和多个间隙砖均砌筑于内环和外环之间，且中栓孔砖和间隙砖交替排列。2.根据权利要求1中所述的一种干熄焦的中栓孔结构，其特征在于：所述中栓孔砖包括中栓孔砖主体，中栓孔砖主体为倒置四棱台形，中栓孔砖主体上表面的外围一体成型有环状卡舌，中栓孔砖主体的中部竖向设置有中栓孔。3.根据权利要求1中所述的一种干熄焦的中栓孔结构，其特征在于：所述间隙砖包括间隙砖主体，间隙砖主体前后侧壁的顶部一体成型有条状卡舌，条状卡舌的宽度和厚度与环状卡舌的相同，间隙砖主体前后侧壁的底部设置有凸沿，中栓孔砖与间隙砖拼接时，中栓孔砖的环状卡舌左右两侧分别与其左右两侧间隙砖的凸沿扣合。4.根据权利要求3中所述的一种干熄焦的中栓孔结构，其特征在于：所述内环拱脚砖和外环拱脚砖的上表面均设置有卡槽，卡槽的外形与环状卡舌及条状卡舌相匹配。5.根据权利要求1中所述的一种干熄焦的中栓孔结构，其特征在于：中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖均为一体成型的大砌块。6.根据权利要求1中所述的一种干熄焦的中栓孔结构，其特征在于：所述内环拱脚砖和外环拱脚砖的侧壁为斜面。

技术总结
本实用新型属于干熄焦砌筑体结构技术领域，特别提供了一种干熄焦的中栓孔结构，包括中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖，中栓孔砖包括中栓孔砖主体，中栓孔砖主体为倒置四棱台形，间隙砖包括间隙砖主体，间隙砖主体前后侧壁的顶部一体成型有条状卡舌，本方案中，中栓孔砖、间隙砖、内环拱脚砖和外环拱脚砖均为一体成型的整砖，结构更稳定，使用寿命更长；砌筑连接处采用卡舌与卡槽配合的方式，使拱脚砖受力更均匀，密封性好，降低拱脚砖发生碎裂的概率，同时，中栓孔砖和拱脚砖上继续砌筑的砖块能够压住卡舌与卡槽的解封，提高中栓孔结构的整体密封效果。孔结构的整体密封效果。孔结构的整体密封效果。


技术研发人员：王莹 于师开 刘永杰 孙杰璟 刘大巍 吴丽娜
受保护的技术使用者：辽宁中弘信冶金技术有限公司
技术研发日：2023.06.19
技术公布日：2023/10/27
