1.本实用新型涉及燃气输送技术领域，尤其涉及一种高温生物质燃气输送系统。


背景技术：

2.随着经济的高速发展，能源短缺、环境污染问题日益严峻，新型可再生能源成为不断追寻的目标，生物质燃料属可再生资源，以农林废弃物为原料，在缺氧热力学条件下将其中的碳元素通过氧化、还原和热解转化成可燃气体，生物质能就其能量当量而言，仅次于煤、石油、天然气而列第4位，生物质能资源极为丰富，年产量折合成标准石油当量超过8亿吨，能源总量非常大，随着农业和林业的发展，特别是随着速生炭薪林的开发推广，生物质资源将越来越多，有非常大的开发和利用潜力，利用生物质燃料气化发电，可将农业垃圾充分利用，将先进的生物质发电技术和环境保护相结合，既增加经济收入，促进当地经济发展，也保护了生态环境。
3.目前生物质气化炉产生燃气存在的主要问题是燃气中焦油含量高，生产过程需要进行除焦，会产生大量含焦油的废水和固体废物，生产环境差，且燃气输送过程容易堵塞管道燃气热值低，燃气中可燃气体成分含量低，故而需要全新的一种高温生物质燃气输送系统。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种高温生物质燃气输送系统。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种高温生物质燃气输送系统，包括底座，所述底座的顶部一侧固定连接有过滤罐，所述过滤罐的内部设置有清理机构，所述底座的顶部另一侧固定连接有吸附箱，所述吸附箱的内部设置有拆装机构；
6.所述拆装机构包括隔板，所述隔板的两端均固定连接在吸附箱的内部中侧，所述隔板的底部和吸附箱的底部之间设置有空隙，所述吸附箱的两侧均设置有多个卡槽，所述卡槽的内部滑动连接有卡条，两侧多个所述卡条的相近一侧均固定连接有过滤片，所述吸附箱的两侧均固定连接有多个固定板，两侧多个所述固定板的相近一侧均固定连接有连接轴，所述连接轴的外壁设置有扭簧，所述吸附箱的两侧均转动连接有多个盖板。
7.作为上述技术方案的进一步描述：
8.所述清理机构包括电机，所述电机的外壁固定连接在底座的内部一侧，所述电机的驱动端固定连接有支撑架，所述支撑架的顶部两侧均固定连接有挡条，所述挡条的内部固定连接有两个伸缩柱，所述伸缩柱的外壁设置有弹簧，所述伸缩柱的一端固定连接有刮板。
9.作为上述技术方案的进一步描述：
10.所述底座的顶部中侧固定连接有泵体二，所述泵体二的输入端固定连接有输入管二，所述输入管二的一端固定连接在过滤罐外壁一侧底部，所述泵体二的输出端固定连接
有输出管二。
11.作为上述技术方案的进一步描述：
12.所述过滤罐的顶部一侧固定连接有注水管，所述过滤罐的外壁顶侧一端固定连接有入气管，所述入气管的一侧顶部固定连接有多个喷气口，所述过滤罐的外壁顶侧另一端固定连接有出气管。
13.作为上述技术方案的进一步描述：
14.所述吸附箱的顶部一侧固定连接有连接管，所述吸附箱的顶部另一侧固定连接有输入管一，所述输入管一的一端固定连接有泵体一，所述泵体一的输出端固定连接有输出管一。
15.作为上述技术方案的进一步描述：
16.所述底座的底部四个拐角处均固定连接有固定柱。
17.作为上述技术方案的进一步描述：
18.所述弹簧的一端与挡条的内壁相连，所述弹簧的另一端与刮板的外壁相连。
19.本实用新型具有如下有益效果：
20.1、本实用新型中，通过注水管的设置将碱性水注入至过滤中，对生物质燃气中的焦油遇冷凝结成油滴并漂浮在碱性水中，生物质燃气中的二氧化碳被碱性水吸收，此时再通过泵体二将含有烟尘和焦油以及二氧化碳的碱性水不断从过滤罐中排出并送入纯净的碱性水，经过滤油滤尘后的生物质燃气通过连接管进入吸附箱中，通过若干层过滤片将生物质燃气中的水除去，随后通过泵体一、输入管一和输出管一的配合设置，输出纯净的生物质燃气，减少了人力成本，提高了工作效率，提高了生产过程的安全系数，避免了设备的浪费，优化了生产流程，降低了生产成本。
21.2、本实用新型中，通过拆装机构的设置，有效地对过滤片进行维护更换，防止堵塞流通不畅，通过打开盖板，将过滤片插入孔洞中，通过过滤片两侧的卡条与吸附箱内部两侧的卡槽配合，使得过滤片能够固定在吸附箱中，完成后通过扭簧的弹性设置，使得盖板复位，从而密封使用，方便快捷。
附图说明

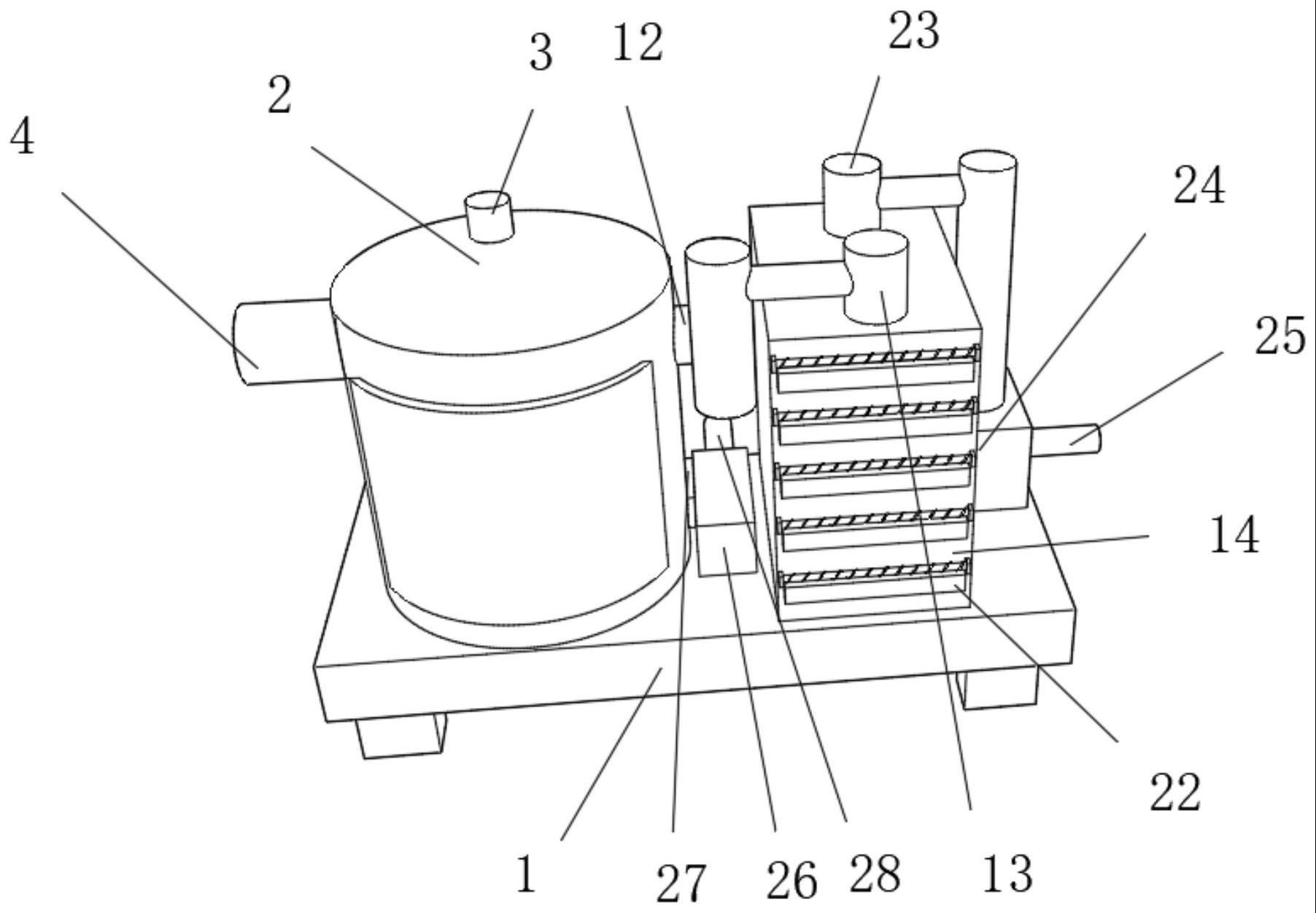

22.图1为本实用新型提出的一种高温生物质燃气输送系统的立体图；
23.图2为本实用新型提出的一种高温生物质燃气输送系统的侧视图；
24.图3为本实用新型提出的一种高温生物质燃气输送系统的清理机构示意图；
25.图4为本实用新型提出的一种高温生物质燃气输送系统的弹簧位置示意图；
26.图5为本实用新型提出的一种高温生物质燃气输送系统的隔板位置示意图；
27.图6为本实用新型提出的一种高温生物质燃气输送系统的拆装机构示意图。
28.图例说明：
29.1、底座；2、过滤罐；3、注水管；4、入气管；5、喷气口；6、电机；7、支撑架；8、挡条；9、伸缩柱；10、弹簧；11、刮板；12、出气管；13、连接管；14、吸附箱；15、隔板；16、卡槽；17、卡条；18、过滤片；19、固定板；20、连接轴；21、扭簧；22、盖板；23、输入管一；24、泵体一；25、输出管一；26、泵体二；27、输入管二；28、输出管二。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.参照图1-6，本实用新型提供的一种实施例：一种高温生物质燃气输送系统，包括底座1，底座1的底部四个拐角处均固定连接有固定柱，底座1的顶部一侧固定连接有过滤罐2，过滤罐2的内部设置有清理机构，底座1的顶部另一侧固定连接有吸附箱14，吸附箱14的内部设置有拆装机构，吸附箱14的顶部一侧固定连接有连接管13，吸附箱14的顶部另一侧固定连接有输入管一23，输入管一23的一端固定连接有泵体一24，泵体一24的输出端固定连接有输出管一25，底座1的顶部中侧固定连接有泵体二26，泵体二26的输入端固定连接有输入管二27，输入管二27的一端固定连接在过滤罐2外壁一侧底部，泵体二26的输出端固定连接有输出管二28，过滤罐2的顶部一侧固定连接有注水管3，过滤罐2的外壁顶侧一端固定连接有入气管4，入气管4的一侧顶部固定连接有多个喷气口5，过滤罐2的外壁顶侧另一端固定连接有出气管12，通过入气管4对生物质燃气进行输送，通过注水管3的设置将碱性水注入至过滤罐2中，对生物质燃气中的焦油遇冷凝结成油滴并漂浮在碱性水中，生物质燃气中的二氧化碳被碱性水吸收，此时再通过泵体二26将含有烟尘和焦油以及二氧化碳的碱性水不断从过滤罐2中排出并送入纯净的碱性水，经过滤油滤尘后的生物质燃气通过连接管13进入吸附箱14中，通过若干层过滤片18将生物质燃气中的水除去，随后通过泵体一24、输入管一23和输出管一25的配合设置，输出纯净的生物质燃气，减少了人力成本，提高了工作效率，提高了生产过程的安全系数，避免了设备的浪费，优化了生产流程，降低了生产成本；
32.拆装机构包括隔板15，隔板15的两端均固定连接在吸附箱14的内部中侧，隔板15的底部和吸附箱14的底部之间设置有空隙，吸附箱14的两侧均设置有多个卡槽16，卡槽16的内部滑动连接有卡条17，两侧多个卡条17的相近一侧均固定连接有过滤片18，吸附箱14的两侧均固定连接有多个固定板19，两侧多个固定板19的相近一侧均固定连接有连接轴20，连接轴20的外壁设置有扭簧21，吸附箱14的两侧均转动连接有多个盖板22，通过拆装机构的设置，有效地对过滤片18进行维护更换，防止堵塞流通不畅，通过打开盖板22，将过滤片18插入孔洞中，通过过滤片18两侧的卡条17与吸附箱14内部两侧的卡槽16配合，使得过滤片18能够固定在吸附箱14中，完成后通过扭簧21的弹性设置，使得盖板22复位，从而密封使用，方便快捷。
33.清理机构包括电机6，电机6的外壁固定连接在底座1的内部一侧，电机6的驱动端固定连接有支撑架7，支撑架7的顶部两侧均固定连接有挡条8，挡条8的内部固定连接有两个伸缩柱9，伸缩柱9的外壁设置有弹簧10，弹簧10的一端与挡条8的内壁相连，弹簧10的另一端与刮板11的外壁相连，伸缩柱9的一端固定连接有刮板11，通过清理机构的设置，对过滤罐2的内壁进行清洁，通过启动电机6带动支撑架7进行转动，在对碱性水搅拌的同时带动刮板11对过滤罐2的内壁进行清理，通过泵体二26、输入管二27和输出管二28进行排放。
34.工作原理：使用时，通过入气管4对生物质燃气进行输送，通过注水管3的设置将碱性水注入至过滤罐2中，对生物质燃气中的焦油遇冷凝结成油滴并漂浮在碱性水中，生物质燃气中的二氧化碳被碱性水吸收，此时再通过泵体二26将含有烟尘和焦油以及二氧化碳的
碱性水不断从过滤罐2中排出并送入纯净的碱性水，经过滤油滤尘后的生物质燃气通过连接管13进入吸附箱14中，通过若干层过滤片18将生物质燃气中的水除去，随后通过泵体一24、输入管一23和输出管一25的配合设置，输出纯净的生物质燃气，减少了人力成本，提高了工作效率，提高了生产过程的安全系数，避免了设备的浪费，优化了生产流程，降低了生产成本，通过清理机构的设置，对过滤罐2的内壁进行清洁，通过启动电机6带动支撑架7进行转动，在对碱性水搅拌的同时带动刮板11对过滤罐2的内壁进行清理，通过泵体二26、输入管二27和输出管二28进行排放，通过拆装机构的设置，有效地对过滤片18进行维护更换，防止堵塞流通不畅，通过打开盖板22，将过滤片18插入孔洞中，通过过滤片18两侧的卡条17与吸附箱14内部两侧的卡槽16配合，使得过滤片18能够固定在吸附箱14中，完成后通过扭簧21的弹性设置，使得盖板22复位，从而密封使用，方便快捷。
35.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
