一种竹炭生产用原竹火烤装置的制作方法

1.本实用新型涉及竹炭领域,特别是涉及一种竹炭生产用原竹火烤装置。


背景技术:

2.竹炭是以三年生以上高山毛竹为原料,经近千度高温烧制而成的一种炭,竹炭具有疏松多孔的结构,其分子细密多孔,质地坚硬,有很强的吸附能力,能净化空气、消除异味、吸湿防霉、抑菌驱虫,与人体接触能去湿吸汗,促进人体血液循环和新陈代谢,缓解疲劳,经科学提炼加工后,已广泛应用于日常生活中,在竹炭加工的过程中,需要对原竹进行火烤,在现有的技术中,在对原竹进行火烤时,需要操作人员手持原竹进行来回火烤,比较浪费人力。


技术实现要素:

3.本实用新型所要解决的技术问题是现有的技术中,在对原竹进行火烤时,需要操作人员手持原竹进行来回火烤,比较浪费人力。
4.为解决上述技术问题,本实用新型采用的一个技术方案是:提供一种竹炭生产用原竹火烤装置,包括安装架,所述安装架下表面的中部设有“t”型底座,所述安装架通过驱动机构驱动沿转轴进行转动,所述安装架上设有两根第一滑杆,两根第一滑杆之间滑动连接有原竹放置架,原竹放置架上开设有放置槽,所述安装架上设有两根第二滑杆,两根第二滑杆之间设有火烤架,火烤架与第二滑杆之间滑动连接,火烤架上与放置槽对应的位置设有火烤圈,火烤圈的内壁等角度设有喷火头,喷火头连接外部喷火装置,所述原竹放置架外侧壁的两端均设有弹簧,相对应的两根弹簧之间设有夹板,所述夹板的内壁均设有防滑垫。
5.通过上述技术方案,通过原竹放置架可以用来放置需要火烤的原竹,通过利用原竹放置架两端弹簧的回弹力可以带动夹板夹持原竹,通过调节两块原竹放置架之间的距离用来放置不同长度的原竹,调节完成后,通过紧固螺栓可以用来对原竹放置架的位置进行固定,通过驱动机构可以带动安装架沿“t”型底座进行转动,从而可以使安装架的一端升高同时使安装架的另一端降低,在重力的作用下,火烤架会沿第二滑杆进行滑动,从而可以使火烤圈带动喷火头沿原竹进行移动,从而可以对原竹进行火烤,从而可以自动对原竹进行火烤,比较节省人力。
6.本实用新型进一步设置为:所述驱动机构包括从动滑块、驱动滑块、连接滑杆和液压伸缩杆,安装架的下表面的左右两侧相对应的位置均设有从动滑块,所述“t”型底座上设有两根连接滑杆,连接滑杆的两端设有驱动滑块,所述驱动滑块的上表面和从动滑块的下表面均设有分别设有第一斜面和第二斜面,所述第一斜面和第二斜面斜度相同,所述驱动滑块与“t”型底座之间设有液压伸缩杆,所述第一斜面和第二斜面上均设有耐磨涂层,所述耐磨涂层为碳化钨涂层,所述原竹放置架的侧壁设有限位板,限位板与第二滑杆之间滑动连接,两块所述限位板的内壁均设有接近传感器。
7.通过上述技术方案,通过液压伸缩杆缩短可以带动左侧驱动滑块向右进行移动,
通过连接滑杆带动右侧驱动滑块向右进行移动,从而可以使左侧的从动滑块升高并使右侧的从动滑块进行同步的降低,从而可以使安装架的左侧升高,当火烤架接近右侧限位板上的接近传感器时,通过右侧的接近传感器可以时液压伸缩杆伸出,从而可以带动左侧驱动滑块向左进行移动,通过连接滑杆带动右侧驱动滑块向左进行移动,从而可以使左侧的从动滑块降低并使右侧的从动滑块进行同步的升高,从而可以使安装架的右侧升高,从而可以使火烤架向右进行滑动,通过使安装架沿“t”型底座进行左右摆动,从而可以使火烤架沿第二滑杆做往复运动,从而可以不停的代替人力对原竹进行火烤。
8.本实用新型的有益效果如下:
9.1.通过原竹放置架可以用来放置需要火烤的原竹,通过利用原竹放置架两端弹簧的回弹力可以带动夹板夹持原竹,通过调节两块原竹放置架之间的距离用来放置不同长度的原竹,调节完成后,通过紧固螺栓可以用来对原竹放置架的位置进行固定,通过驱动机构可以带动安装架沿“t”型底座进行转动,从而可以使安装架的一端升高同时使安装架的另一端降低,在重力的作用下,火烤架会沿第二滑杆进行滑动,从而可以使火烤圈带动喷火头沿原竹进行移动,从而可以对原竹进行火烤,从而可以自动对原竹进行火烤,比较节省人力;
10.2. 通过液压伸缩杆缩短可以带动左侧驱动滑块向右进行移动,通过连接滑杆带动右侧驱动滑块向右进行移动,从而可以使左侧的从动滑块升高并使右侧的从动滑块进行同步的降低,从而可以使安装架的左侧升高,当火烤架接近右侧限位板上的接近传感器时,通过右侧的接近传感器可以时液压伸缩杆伸出,从而可以带动左侧驱动滑块向左进行移动,通过连接滑杆带动右侧驱动滑块向左进行移动,从而可以使左侧的从动滑块降低并使右侧的从动滑块进行同步的升高,从而可以使安装架的右侧升高,从而可以使火烤架向右进行滑动,通过使安装架沿“t”型底座进行左右摆动,从而可以使火烤架沿第二滑杆做往复运动,从而可以不停的代替人力对原竹进行火烤。
附图说明

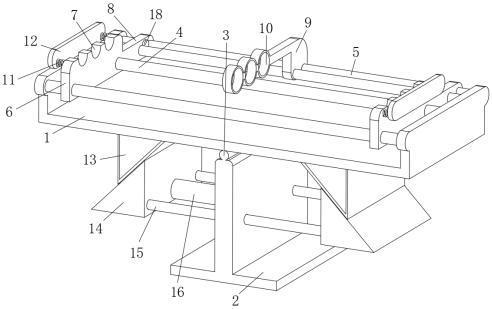

11.图1为本实用新型结构示意图;
12.图2为本实用新型背部结构示意图;
13.图3为本实用新型火烤圈结构示意图。
14.图中:1、安装架;2、“t”型底座;3、转轴;4、第一滑杆;5、第二滑杆;6、原竹放置架;7、放置槽;8、限位板;9、火烤架;10、火烤圈;11、弹簧;12、夹板;13、从动滑块;14、驱动滑块;15、连接滑杆;16、液压伸缩杆;17、喷火头;18、接近传感器。
实施方式
15.下面结合附图对本实用新型的较佳实施例进行详细阐述,以使本实用新型的优点和特征能更易于被本领域技术人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。
16.请参阅图1至图3,一种竹炭生产用原竹火烤装置,包括安装架1,安装架1下表面的中部设有“t”型底座2,安装架1通过驱动机构驱动沿转轴3进行转动,安装架1上设有两根第一滑杆4,两根第一滑杆4之间滑动连接有原竹放置架6,原竹放置架6上开设有放置槽7,安
装架1上设有两根第二滑杆5,两根第二滑杆5之间设有火烤架9,火烤架9与第二滑杆5之间滑动连接,火烤架9上与放置槽7对应的位置设有火烤圈10,火烤圈10的内壁等角度设有喷火头17,喷火头17连接外部喷火装置,原竹放置架6外侧壁的两端均设有弹簧11,相对应的两根弹簧11之间设有夹板12,夹板12的内壁均设有防滑垫,通过原竹放置架6可以用来放置需要火烤的原竹,通过利用原竹放置架6两端弹簧11的回弹力可以带动夹板12夹持原竹,通过调节两块原竹放置6之间的距离用来放置不同长度的原竹,调节完成后,通过紧固螺栓可以用来对原竹放置6的位置进行固定,通过驱动机构可以带动安装架1沿“t”型底座2进行转动,从而可以使安装架1的一端升高同时使安装架1的另一端降低,在重力的作用下,火烤架9会沿第二滑杆5进行滑动,从而可以使火烤圈10带动喷火头17沿原竹进行移动,从而可以对原竹进行火烤,从而可以自动对原竹进行火烤,比较节省人力。
17.如图1所示,驱动机构包括从动滑块13、驱动滑块14、连接滑杆15和液压伸缩杆16,安装架1的下表面的左右两侧相对应的位置均设有从动滑块13,“t”型底座2上设有两根连接滑杆15,连接滑杆15的两端设有驱动滑块14,驱动滑块14的上表面和从动滑块13的下表面均设有分别设有第一斜面和第二斜面,第一斜面和第二斜面斜度相同,驱动滑块14与“t”型底座2之间设有液压伸缩杆16,第一斜面和第二斜面上均设有耐磨涂层,耐磨涂层为碳化钨涂层,原竹放置架6的侧壁设有限位板8,限位板8与第二滑杆5之间滑动连接,两块限位板8的内壁均设有接近传感器18,通过液压伸缩杆16缩短可以带动左侧驱动滑块14向右进行移动,通过连接滑杆15带动右侧驱动滑块14向右进行移动,从而可以使左侧的从动滑块13升高并使右侧的从动滑块13进行同步的降低,从而可以使安装架1的左侧升高,当火烤架9接近左侧限位板8上的接近传感器18时,通过左侧的接近传感器18可以使液压伸缩杆16伸出,从而可以带动左侧驱动滑块14向左进行移动,通过连接滑杆15带动右侧驱动滑块14向左进行移动,从而可以使左侧的从动滑块13降低并使右侧的从动滑块13进行同步的升高,从而可以使安装架1的右侧升高,从而可以使火烤架9向右进行滑动,通过左侧的接近传感器18可以控制液压伸缩杆16缩短,通过使安装架1沿“t”型底座2进行左右摆动,从而可以使火烤架9沿第二滑杆5做往复运动,从而可以不停的代替人力对原竹进行火烤。
18.本实用新型在使用时,通过原竹放置架6可以用来放置需要火烤的原竹,通过利用原竹放置架6两端弹簧11的回弹力可以带动夹板12夹持原竹,通过调节两块原竹放置6之间的距离用来放置不同长度的原竹,调节完成后,通过紧固螺栓可以用来对原竹放置6的位置进行固定,通过液压伸缩杆16缩短可以带动左侧驱动滑块14向右进行移动,通过连接滑杆15带动右侧驱动滑块14向右进行移动,从而可以使左侧的从动滑块13升高并使右侧的从动滑块13进行同步的降低,从而可以使安装架1的左侧升高,当火烤架9接近左侧限位板8上的接近传感器18时,通过左侧的接近传感器18可以使液压伸缩杆16伸出,从而可以带动左侧驱动滑块14向左进行移动,通过连接滑杆15带动右侧驱动滑块14向左进行移动,从而可以使左侧的从动滑块13降低并使右侧的从动滑块13进行同步的升高,从而可以使安装架1的右侧升高,从而可以使火烤架9向右进行滑动,通过左侧的接近传感器18可以控制液压伸缩杆16缩短,通过使安装架1沿“t”型底座2进行左右摆动,从而可以使火烤架9沿第二滑杆5做往复运动,从而可以使火烤圈10带动喷火头17沿原竹进行移动,从而可以对原竹进行火烤,从而可以自动对原竹进行火烤,比较节省人力。
19.以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是
利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利保护范围内。
