1.本实用新型涉及天然气处理技术领域，具体为一种试油、试气、回收一体化天然气处理系统。


背景技术：

2.天然气是指自然界中天然存在的一切气体，包括大气圈、水圈、和岩石圈中各种自然过程形成的气体，而人们长期以来通用的“天然气”的定义，是从能量角度出发的狭义定义，是指天然蕴藏于地层中的烃类和非烃类气体的混合物，天然气蕴藏在地下多孔隙岩层中，包括油田气、气田气、煤层气、泥火山气和生物生成气等，也有少量出于煤层，它是优质燃料和化工原料，天然气主要用途是作燃料，可制造炭黑、化学药品和液化石油气，由天然气生产的丙烷、丁烷是现代工业的重要原料，天然气主要由气态低分子烃和非烃气体混合组成，试油指对油、气、水产量和井底压力，以及油、气、水物理性质等进行直接测试来认识和鉴别油、气层，为油、气井的生产和油气田开发提供可靠依据的工艺过程，它主要包括对目的层进行射孔、洗井、诱流和测试等，在特殊情况下还需要进行近井地区的处理措施，试气就是利用一套专用的设备和方法，对井下油、气、水层进行直接测试，并取得有关地下油、气、水层产能、压力、温度和油、气、水样物性资料的工艺过程，开采出的天然气进行试油、试气检测后可以根据其成分进行加工利用。
3.而现有的试油、试气、回收设备在使用时，其回收部位的高度与取出开口的高度都是一致的，使得试油、试气设备在收集满载后容易由取出开口处渗透漏出，从而会对设备以及设备附近的环境均造成一定的污染，而为了解决以上问题有必要提出一种试油、试气、回收一体化天然气处理系统。


技术实现要素：

4.本实用新型的目的在于提供一种试油、试气、回收一体化天然气处理系统，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种试油、试气、回收一体化天然气处理系统，包括箱体，所述箱体其中一侧的侧壁上贯穿开设有一个开口，所述开口处滑动连接有一块安装盖板，所述安装盖板的其中一端贯穿延伸至箱体内且开设有一个升降槽，所述升降槽内通过轴承转动连接有一根双向丝杆，所述双向丝杆的杆壁上螺纹连接有两个丝杆螺母，两个所述丝杆螺母的外侧壁上均固定套接有一块升降块，两块所述升降块的其中一端均贯穿延伸至箱体内且分别固定连接有一个盒体，位于下方的其中一个所述盒体上表面开设有一个收纳槽，所述收纳槽内固定连接有一层试油吸纳海绵，位于上方的另一个所述盒体开设有一个呈漏斗状设置的收集孔，所述收集孔的孔壁上固定连接有一层天然气吸纳网板，且所述箱体的顶端贯穿开设有一个排放孔，所述箱体的底端内壁上固定连接有一根进料管，所述双向丝杆的杆壁上固定套接有一个第一锥齿轮，所述升降槽的槽壁上通过轴承转动连接有一根转动杆，所述转动杆的其中一端贯穿延伸至升降槽内且固定连
接有一个第二锥齿轮，所述第一锥齿轮与第二锥齿轮相啮合。
6.优选的，所述转动杆的其中一端贯穿安装盖板并延伸至箱体外，且所述转动杆位于箱体外的一端固定连接有一个转动把手。
7.优选的，所述安装盖板远离升降槽的一侧侧壁上固定连接有两个把手。
8.优选的，所述收纳槽的其中一侧槽壁呈倾斜状设置，且所述收纳槽的倾斜状槽壁与进料管的管口相对。
9.优选的，所述收集孔的上端孔口与排放孔的下端孔口相重合。
10.与现有技术相比，本实用新型的有益效果是：在使用时，通过进料管向箱体内注入油气混合物，其中油在自身的重量下流淌至收纳槽中并被试油吸纳海绵吸附，而天然气向上飘动并被收集孔汇集，然后被天然气吸纳网板吸附部分的天然气后排出，之后可以通过转动把手驱动双向丝杆转动，而双向丝杆通过与丝杆螺母的配合驱动两个盒体做相向运动，从而使得两个盒体升降至对应开口的高度，从而可以直接通过安装盖板将其取出进行回收实验，且试油、试气设备在箱体内部时与开口的高度不一致，从而在方便取出的同时避免了油气会因满载而造成渗透泄漏。
附图说明

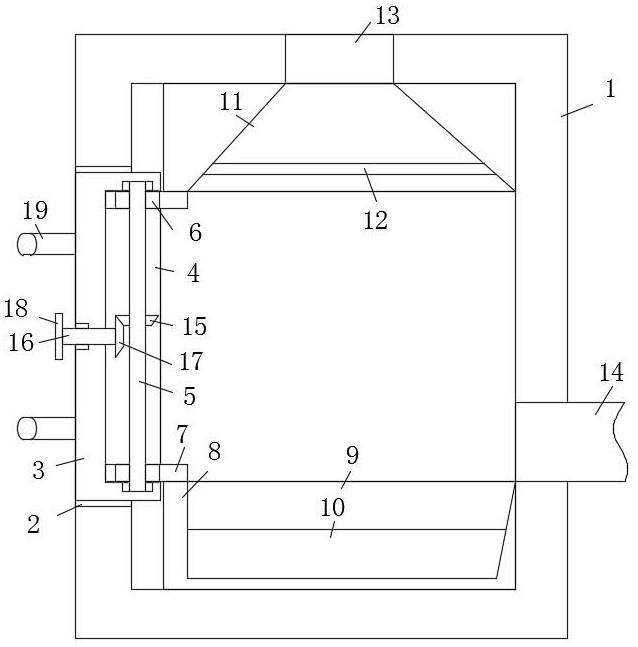

11.图1为本实用新型的使用状态结构示意图；
12.图2为本实用新型的取出状态结构示意图；
13.图3为本实用新型的安装盖板与盒体的结构示意图；
14.图4为本实用新型的箱体的结构示意图。
15.图中：1、箱体；2、开口；3、安装盖板；4、升降槽；5、双向丝杆；6、丝杆螺母；7、升降块；8、盒体；9、收纳槽；10、试油吸纳海绵；11、收集孔；12、天然气吸纳网板；13、排放孔；14、进料管；15、第一锥齿轮；16、转动杆；17、第二锥齿轮；18、转动把手；19、把手。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.请参阅图1-4，本实用新型提供一种技术方案：一种试油、试气、回收一体化天然气处理系统，包括箱体1，箱体1其中一侧的侧壁上贯穿开设有一个开口2，开口2处滑动连接有一块安装盖板3，安装盖板3的其中一端贯穿延伸至箱体1内且开设有一个升降槽4，升降槽4内通过轴承转动连接有一根双向丝杆5，双向丝杆5的杆壁上螺纹连接有两个丝杆螺母6，两个丝杆螺母6的外侧壁上均固定套接有一块升降块7，两块升降块7的其中一端均贯穿延伸至箱体1内且分别固定连接有一个盒体8，位于下方的其中一个盒体8上表面开设有一个收纳槽9，收纳槽9内固定连接有一层试油吸纳海绵10，位于上方的另一个盒体8开设有一个呈漏斗状设置的收集孔11，收集孔11的孔壁上固定连接有一层天然气吸纳网板12，且箱体1的顶端贯穿开设有一个排放孔13，箱体1的底端内壁上固定连接有一根进料管14，丝杆螺母6的杆壁上固定套接有一个第一锥齿轮15，升降槽4的槽壁上通过轴承转动连接有一根转动
杆16，转动杆16的其中一端贯穿延伸至升降槽4内且固定连接有一个第二锥齿轮17，第一锥齿轮15与第二锥齿轮17相啮合。
18.其中，转动杆16的其中一端贯穿安装盖板3并延伸至箱体1外，且转动杆16位于箱体1外的一端固定连接有一个转动把手18，可以通过转动把手18转动转动杆16。
19.其中，安装盖板3远离升降槽4的一侧侧壁上固定连接有两个把手19，可以通过把手19拿持安装盖板3以及两个盒体8。
20.其中，收纳槽9的其中一侧槽壁呈倾斜状设置，且收纳槽9的倾斜状槽壁与进料管14的管口相对，使得收纳槽9可以对进入的油直接进行收集。
21.其中，收集孔11的上端孔口与排放孔13的下端孔口相重合，使得收集孔11收集的天然气可以通过排放孔13排出。
22.具体的，使用本实用新型时，通过进料管14向箱体1内注入油气混合物，其中的油会在自身的重量下流动至收纳槽9内并被试油吸纳海绵10吸附，而天然气会向上飘动，其中天然气会被收集孔11收集，而收集孔11中的天然气在被天然气吸纳网板12吸附后可以通过排放孔13排出，且因两个盒体8与开口2均具有一定的高度差，从而使得其满载时也不会通过开口2产生泄漏以及渗透；之后在需要取出回收时，可以直接通过转动把手18转动转动杆16，而转动杆16带动第二锥齿轮17进行转动，而第二锥齿轮17通过与第一锥齿轮15的啮合可以带动双向丝杆5进行转动，而双向丝杆5通过与丝杆螺母6的配合可以驱动两个盒体8做相向运动，从而使得两个盒体8升降至对应安装盖板3的位置，此时可以通过把手19拿持安装盖板3并将盒体8抽出，从而完成回收作业。
23.在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
24.此外，术语“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隐含地包括至少一个该特征。
25.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
