1.本实用新型涉及棕榈制炭技术领域，具体地说，涉及一种便于操作的棕榈制炭机构。


背景技术：

2.棕榈炭是棕榈科植物棕榈的叶鞘纤维，可采，一般多在9～10月间采收，以陈久者为佳，采集时，割取叶柄下延部分及鞘片，除去纤维状棕毛，晒干，切成小片，煅炭用，在工作人员去对棕榈制炭时，需要工作人员去对棕榈进行下料，下料的过程中，棕榈制炭的原料容易附着在装置的内侧壁，久而久之容易使棕榈制炭原料堵塞在装置的内部，影响装置的正常使用，为此我们亟需提供一种便于操作的棕榈制炭机构。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本实用新型的目的在于提供一种便于操作的棕榈制炭机构，可以防止棕榈制炭原料附着在装置的内壁造成堵塞。
5.(二)技术方案
6.为实现上述目的，本实用新型提供如下技术方案，一种便于操作的棕榈制炭机构，所采用的技术方案是：包括机床，所述机床的顶端固定连接有支架，所述支架的顶端固定连接有送料筒，所述送料筒的顶端固定连接有下料仓，所述下料仓的内顶壁固定连接有机盒，所述机盒的内底壁固定连接有辅助电机。
7.所述辅助电机的输出轴通过联轴器固定连接有固定筒，所述固定筒的顶端固定连接有转杆，所述下料仓的内侧壁转动连接有转环，所述转环的内底壁固定连接有刮片。
8.作为优选方案，所述送料筒的一端固定连接有主电机，所述主电机的输出轴通过联轴器固定连接有送料杆，所述机床的外侧壁固定连接有收集箱，所述收集箱的内侧壁滑动连接有推板，所述推板的外壁两侧均固定连接有滑块，所述收集箱的内部开设有空槽，所述空槽的内侧壁转动连接有卷轴，所述卷轴的内侧壁固定连接有连接绳，所述收集箱的一端转动连接有弹簧板，在工作人员去对棕榈进行制炭时，可以方便工作人员去对制炭后的物料进行收集拿取。
9.作为优选方案，所述空槽的内部和收集箱的内部设置为相互贯穿，所述滑块的一端固定连接有连接绳，在工作人员去对棕榈进行制炭时，可以对物料进行推送。
10.作为优选方案，所述弹簧板的外壁两侧均固定连接有卷轴，所述卷轴的一端固定连接有复位弹簧，在工作人员去对棕榈进行制炭时，可以使弹簧板转动后复位。
11.作为优选方案，所述转杆的外侧壁固定连接有齿块，所述转环的内侧壁开设有齿槽，且齿块的尺寸和齿槽的尺寸相同，所述转杆和转环的连接方式设置为啮合连接，在工作人员去对棕榈进行制炭时，可以使转杆转动带动转环进行转动。
12.作为优选方案，所述下料仓的底端开设有落料槽，且固定筒水平垂直设置在落料
槽的上方，在工作人员去对棕榈进行制炭时，可以使物料进行下料。
13.作为优选方案，所述固定筒的形状设置为十字筒，所述下料仓的内壁两侧均设置有斜坡，在工作人员去对棕榈进行制炭时，可以防止物料附着在下料仓的内壁。
14.(三)有益效果
15.与现有技术相比，本实用新型提供了一种便于操作的棕榈制炭机构，具备以下有益效果：
16.1、本实用新型通过设置下料仓、机盒、辅助电机、固定筒、转杆、刮片、转环，工作人员将棕榈制炭后加入下料仓的内部后，通过启动机盒内底壁固定连接的辅助电机，可以使辅助电机输出轴通过联轴器带动固定筒进行转动，使固定筒转动带动顶端固定连接的转杆进行转动，使转杆转动带动转环进行转动，使转环转动带动底端固定连接的刮片转动，使刮片对附着在坡体上的棕榈进行刮除，使物料掉落至送料筒的内部，可以方便工作人员去对制炭的棕榈进行下料。
17.2、本实用新型通过设置主电机、收集箱、弹簧板、推板、滑块、连接绳、送料杆、918，通过启动主电机，使主电机输出轴通过联轴器带动送料杆进行转动，使送料杆转动将送料筒内部收集的物料进行下料，使物料掉落至收集箱的内部，通过向外翻转弹簧板，可以使弹簧板两端均固定连接的卷轴进行转动，使卷轴转动对连接绳进行卷收，使连接绳一端固定连接的滑块进行滑动，从而可以使外壁两侧均固定连接有滑块的推板进行滑动，使推板对收集的炭物料进行推送拿取，具有一定的便捷性。
附图说明

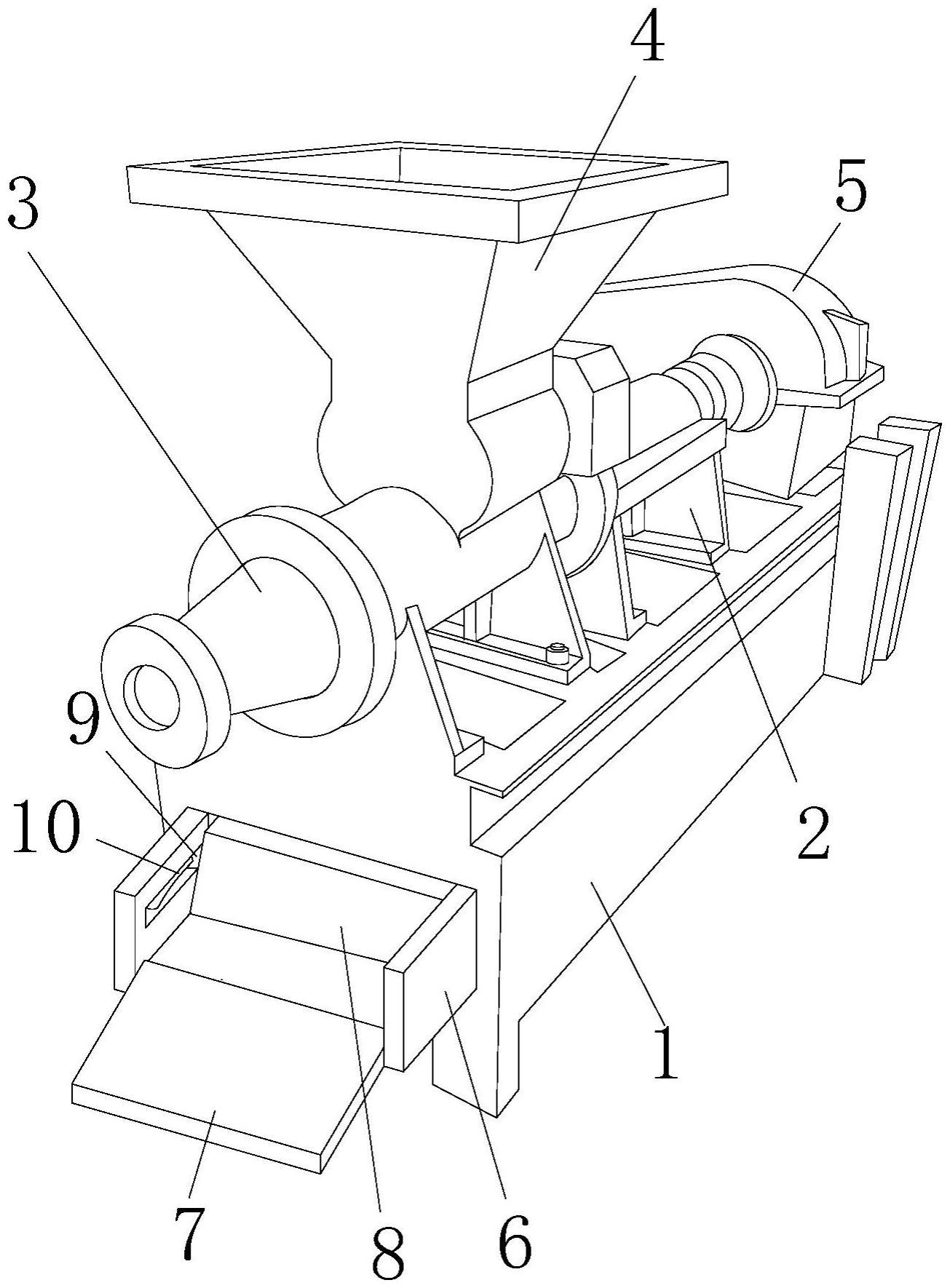

18.图1为本实用新型制炭机立体示意图；
19.图2为本实用新型下料结构内部示意图；
20.图3为本实用新型转环立体示意图；
21.图4为本实用新型送料结构内部示意图；
22.图5为本实用新型物料收集结构内部示意图。
23.图中：1、机床；2、支架；3、送料筒；4、下料仓；5、主电机；6、收集箱；7、弹簧板；8、推板；9、滑块；10、连接绳；11、机盒；12、辅助电机；13、固定筒；14、转杆；15、刮片；16、转环；17、送料杆；18、卷轴；19、空槽。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1-5，本实施例提出了一种齿条调整导向组件，包括机床1，机床1的顶端固定连接有支架2，支架2的顶端固定连接有送料筒3，送料筒3的顶端固定连接有下料仓4，下料仓4的内顶壁固定连接有机盒11，机盒11的内底壁固定连接有辅助电机12。
26.辅助电机12的输出轴通过联轴器固定连接有固定筒13，固定筒13的顶端固定连接有转杆14，下料仓4的内侧壁转动连接有转环16，转环16的内底壁固定连接有刮片15。
27.送料筒3的一端固定连接有主电机5，主电机5的输出轴通过联轴器固定连接有送料杆17，机床1的外侧壁固定连接有收集箱6，收集箱6的内侧壁滑动连接有推板8，推板8的外壁两侧均固定连接有滑块9，收集箱6的内部开设有空槽19，空槽19的内侧壁转动连接有卷轴18，卷轴18的内侧壁固定连接有连接绳10，收集箱6的一端转动连接有弹簧板7，在工作人员去对棕榈进行制炭时，可以方便工作人员去对制炭后的物料进行收集拿取。
28.空槽19的内部和收集箱6的内部设置为相互贯穿，滑块9的一端固定连接有连接绳10，在工作人员去对棕榈进行制炭时，可以对物料进行推送。
29.弹簧板7的外壁两侧均固定连接有卷轴18，卷轴18的一端固定连接有复位弹簧，在工作人员去对棕榈进行制炭时，可以使弹簧板7转动后复位。
30.转杆14的外侧壁固定连接有齿块，转环16的内侧壁开设有齿槽，且齿块的尺寸和齿槽的尺寸相同，转杆14和转环16的连接方式设置为啮合连接，在工作人员去对棕榈进行制炭时，可以使转杆14转动带动转环16进行转动。
31.下料仓4的底端开设有落料槽，且固定筒13水平垂直设置在落料槽的上方，在工作人员去对棕榈进行制炭时，可以使物料进行下料。
32.固定筒13的形状设置为十字筒，下料仓4的内壁两侧均设置有斜坡，在工作人员去对棕榈进行制炭时，可以防止物料附着在下料仓4的内壁。
33.本实用新型的工作原理是：工作人员将棕榈制炭后加入下料仓4的内部后，通过启动机盒11内底壁固定连接的辅助电机12，可以使辅助电机12输出轴通过联轴器带动固定筒13进行转动，使固定筒13转动带动顶端固定连接的转杆14进行转动，使转杆14转动带动转环16进行转动，使转环16转动带动底端固定连接的刮片15转动，使刮片15对附着在坡体上的棕榈进行刮除，使物料掉落至送料筒3的内部；
34.通过启动主电机5，使主电机5输出轴通过联轴器带动送料杆17进行转动，使送料杆17转动将送料筒3内部收集的物料进行下料，使物料掉落至收集箱6的内部，通过向外翻转弹簧板7，可以使弹簧板7两端均固定连接的卷轴18进行转动，使卷轴18转动对连接绳10进行卷收，使连接绳10一端固定连接的滑块9进行滑动，从而可以使外壁两侧均固定连接有滑块9的推板8进行滑动，使推板8对收集的炭物料进行推送拿取。
