一种高灵磁阻式abs传感器安装组件
技术领域
1.本实用新型涉及汽车传感器的安装技术领域，具体为用于高灵磁阻式abs传感器安装组件。


背景技术：

2.磁阻式abs传感器是应用在机动车上达到监控车速的传感器部件，内部含有电控单元，可以在各单元电性传导后实现对轮速的监控。但是目前的高灵磁阻式abs传感器在安装过程中竖直安装仅仅固定一端会在剧烈冲击时断裂受损；高灵磁阻式abs传感器在安装使用过程中受到长期震动，容易局部受损，底部接线渗水时会损坏高灵磁阻式abs传感器的内部电路。


技术实现要素：

3.本实用新型的目的在于提供一种高灵磁阻式abs传感器安装组件，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种高灵磁阻式abs传感器安装组件，包括固定座，所述固定座内部设置圆柱腔，所述圆柱腔内壁两侧设置有滑槽，所述滑槽一侧设置有转位槽，所述圆柱腔内部设置有传感器主体，所述固定座内部圆柱腔底端设置有硅胶垫环，所述圆柱腔中间位置一侧设置有防尘网，所述圆柱腔下端设置有出口，所述传感器主体下端设置有连接线，所述连接线与传感器主体电性连接，所述出口内部设置有防水塞，所述传感器主体上端一侧设置有固定片，所述固定片通过安装螺栓与固定座固定，所述固定座内部一侧设置有散热槽。
5.优选的，所述固定座顶端一侧设置有组装槽，所述传感器主体外壁两侧设置有卡块，所述滑槽呈扇形柱状。
6.优选的，所述卡块呈扇形柱状，所述卡块的高度尺寸与转位槽的高度尺寸相匹配，所述卡块的圆心角与滑槽的圆心角相同。
7.优选的，所述防尘网呈半圆筒状，所述散热槽有若干个，所述散热槽呈半圆筒状排布。
8.优选的，所述出口中间高度外侧设置有卡槽，所述防水塞与连接线插接，所述防水塞外侧壁设置有卡环，所述卡环与卡槽卡接。
9.优选的，所述滑槽有两个，所述转位槽有两个，两个所述转位槽分别位于相邻的两个滑槽的顺时针方向。
10.与现有技术相比，本实用新型的有益效果是：
11.本高灵磁阻式abs传感器安装组件，通过设置转位槽、组装槽和固定片，其中传感器主体两侧设置的卡块自上向下从固定座的滑槽中下滑，而后转动传感器主体，使其带动卡块在转位槽中转动，转至固定片与组装槽匹配的位置，再通过安装螺栓将固定片与固定座组装，达到通过简约零件稳定安装的效果，加快装卸效率，半包式安装可以保护传感器不
易局部断裂受损。
12.本高灵磁阻式abs传感器安装组件，通过设置防尘网、防水塞和散热槽，在传感器主体的外侧壁与固定座的散热槽之间设置的防尘网能阻碍灰尘，硅胶垫环保护传感器底部边角，缓解震动产生的损伤，并且半圆环状的散热面可以在半包式的安全性能上提高散热效果，底部连接线路的位置通过卡环与卡槽的卡接组装防水塞，避免底部渗水损坏传感器的问题。
附图说明

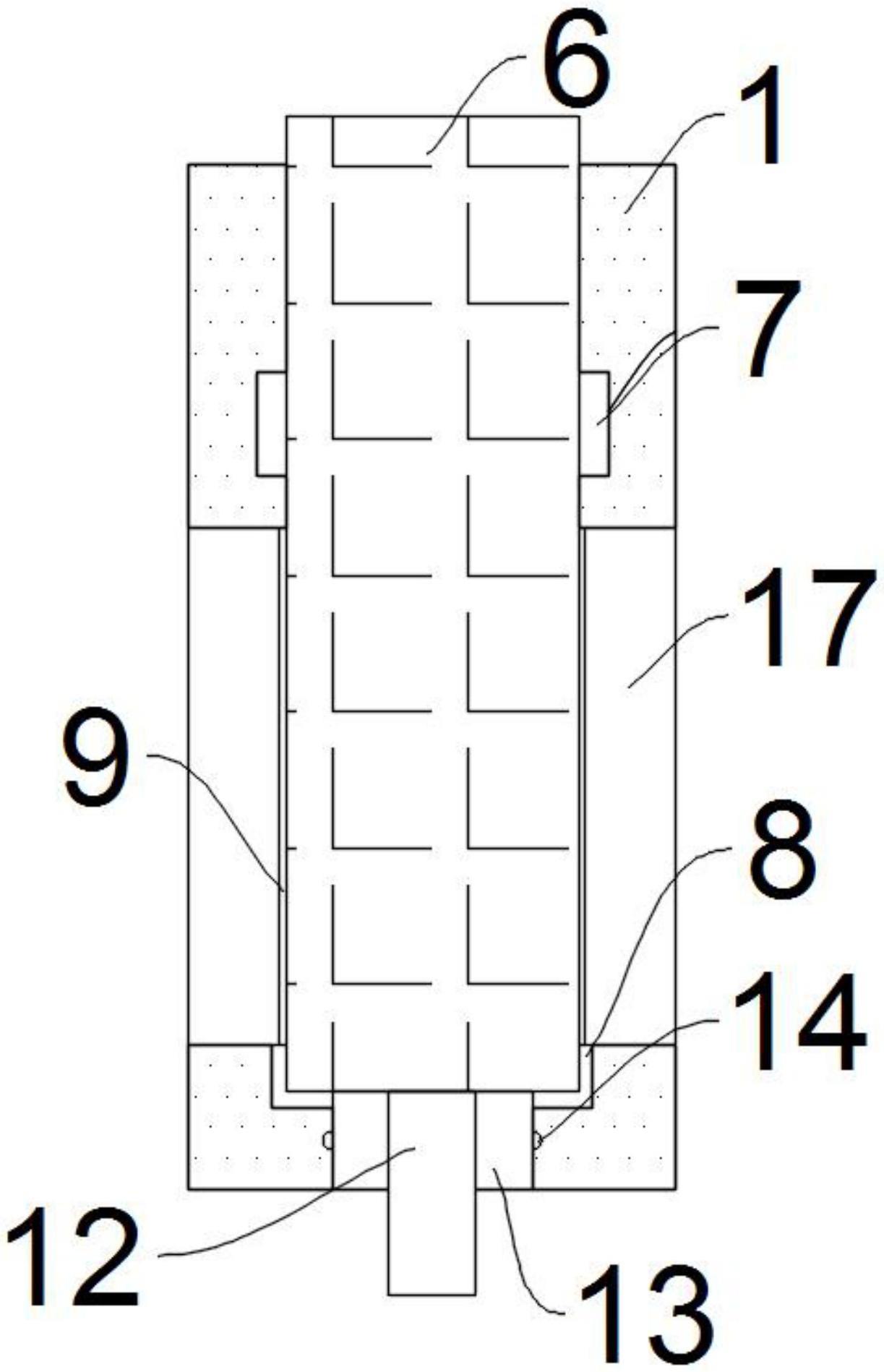

13.图1为本实用新型的整体结构正剖图；
14.图2为本实用新型的整体结构侧剖图；
15.图3为本实用新型的整体结构立体图。
16.图中：1、固定座；2、圆柱腔；3、滑槽；4、转位槽；5、组装槽；6、传感器主体；7、卡块；8、硅胶垫环；9、防尘网；10、出口；11、卡槽；12、连接线；13、防水塞；14、卡环；15、固定片；16、安装螺栓；17、散热槽。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
19.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
20.如图1至图3所示，本实施例高灵磁阻式abs传感器安装组件，包括固定座1，固定座1被固定在汽车上，固定座1内部设置圆柱腔2，圆柱腔2内壁两侧设置有滑槽3，滑槽3一侧设置有转位槽4，圆柱腔2内部设置有传感器主体6，容纳在圆柱腔2中，固定座1内部圆柱腔2底端设置有硅胶垫环8，达到缓冲效果，圆柱腔2中间位置一侧设置有防尘网9，防尘网9的侧边与固定座1局部粘连，便于防尘且可以从圆柱腔2撕下粘取，圆柱腔2下端设置有出口10，传感器主体6下端设置有连接线12，连接线12与传感器主体6电性连接，与外部线路相连，出口10内部设置有防水塞13，防止底部渗水损坏传感器内部线路，传感器主体6上端一侧设置有固定片15，固定片15通过安装螺栓16与固定座1固定，防止固定后传感器主体6转动，固定座1内部一侧设置有散热槽17，便于传感器使用散热。
21.具体的，固定座1顶端一侧设置有组装槽5，传感器主体6外壁两侧设置有卡块7，滑槽3呈扇形柱状，与卡块7匹配；卡块7呈扇形柱状，卡块7的高度尺寸与转位槽4的高度尺寸相匹配，卡块7的圆心角与滑槽3的圆心角相同，卡块7卡在转位槽4中位置稳定。
22.进一步的，防尘网9呈半圆筒状，散热槽17有若干个，散热槽17呈半圆筒状排布，防尘网9防止散热的部位进灰尘，其余部位不易进灰尘；出口10中间高度外侧设置有卡槽11，防水塞13与连接线12插接，防水塞13外侧壁设置有卡环14，卡环14与卡槽11卡接，稳定组装防水塞13。
23.更进一步的，滑槽3有两个，转位槽4有两个，两个转位槽4分别位于相邻的两个滑槽3的顺时针方向，传感器转动时两侧的卡块7同方向转动。
24.本实施例的使用方法为：使用本设备安装时，将传感器主体6两侧设置的卡块7自上向下从固定座1的滑槽3中下滑，而后转动传感器主体6，使其带动卡块7在转位槽4中转动，转至固定片15与组装槽5匹配的位置，再通过安装螺栓16将固定片15与固定座1组装，传感器主体6的外侧壁与固定座1的散热槽17之间，硅胶垫环8保护传感器底部边角，底部连接线12路的位置通过卡环14与卡槽11的卡接组装防水塞13即可。
25.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
