1.本实用新型涉及吉他调节杆技术领域，具体为一种吉他调节杆的槽内限位结构。


背景技术：

2.吉他调节杆是安装在吉他琴颈内部的组件，是为了调节吉他琴颈的水平度，防止琴颈凹陷或凸起，对琴弦造成下凹或贴紧琴颈，造成琴弦拉力发生变化，音质受到影响。
3.现有的吉他调节杆是安装方式是将吉他调节杆安装在吉他琴颈表面开设的槽内，再通过两端卡入槽，或两端胶粘的方式对吉他调节杆进行固定，防止吉他调节杆在调节吉他琴颈时发生移动，由于吉他调节杆是由两根圆柱形铁柱焊接而成，在对吉他调节杆进行旋转调节时，容易带动吉他调节杆整体产生过余偏移，从而大幅度减少吉他调节杆的弯曲余量，使吉他调节杆无法达到最高的拱起点，为此，我们提出一种吉他调节杆的槽内限位结构。


技术实现要素：

4.鉴于上述和/或现有一种吉他调节杆的槽内限位结构中存在的问题，提出了本实用新型。
5.因此，本实用新型的目的是提供一种吉他调节杆的槽内限位结构，通过将第一限位组件安装在吉他调节杆的右端，第二限位组件安装在吉他调节杆的左端，并对第一限位组件和第二限位组件进行固定，能够解决上述提出现有的问题。
6.为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：
7.一种吉他调节杆的槽内限位结构，其包括：
8.吉他琴颈，其内部放置有吉他调节杆；
9.第一限位组件，其可拆卸安装在吉他调节杆的外壁左端，且放置在吉他琴颈的内部左端；
10.第二限位组件，其可拆卸安装在吉他调节杆的外壁右端，且放置在吉他琴颈的内部右端。
11.作为本实用新型所述的一种吉他调节杆的槽内限位结构的一种优选方案，其中：所述吉他琴颈包括：
12.颈柄，其内部放置有吉他调节杆；
13.调节杆放置槽，其开设在颈柄的表面中间；
14.外开槽，其开设在调节杆放置槽的右端两侧，且能够对第一限位组件进行放置；
15.调节通孔，其开设在调节杆放置槽的内壁右端，且能够被吉他调节杆的右端贯穿。
16.作为本实用新型所述的一种吉他调节杆的槽内限位结构的一种优选方案，其中：所述第一限位组件包括：
17.第一限位块，其放置在调节杆放置槽的内部右端，且内部插入吉他调节杆的外壁
右端；
18.拱面，其设置在第一限位块的内壁上端，且与吉他调节杆的顶部紧密接触；
19.下凸面，其设置在第一限位块的内壁下端，且与吉他调节杆的外壁下端两侧紧密接触；
20.按压组件，其螺纹连接在第一限位块的顶部两端；
21.推动组件，其连接在第一限位块的外壁两端，且内侧端口与按压组件的底部接触。
22.作为本实用新型所述的一种吉他调节杆的槽内限位结构的一种优选方案，其中：所述按压组件包括：
23.螺纹柱，其螺纹连接在第一限位块的顶部两端；
24.五角孔，其设置在螺纹柱的顶部；
25.轴承，其设置在螺纹柱的底部；
26.下压柱，其转动连接在轴承的内壁，且下压柱的底部设置为斜面。
27.作为本实用新型所述的一种吉他调节杆的槽内限位结构的一种优选方案，其中：所述推动组件包括：
28.推板，其连接在第一限位块的外壁两端；
29.推块，其设置在推板内侧表面中间，且贯穿第一限位块，至第一限位块的内部，并与下压柱的底部接触；
30.弹簧，其一端连接在推板的内侧表面两端，另一端连接在第一限位块的内部两端，且弹簧设置为两组。
31.作为本实用新型所述的一种吉他调节杆的槽内限位结构的一种优选方案，其中：所述第二限位组件包括：
32.第二限位块，其放置在调节杆放置槽的内部左端，且内部插入吉他调节杆的外壁左端；
33.上拱面，其设置在第二限位块的内壁上端，且与吉他调节杆的左侧外壁上端紧密接触。
34.与现有技术相比：
35.通过第一限位组件能够随吉他调节杆安装在调节杆放置槽的内部，且通过旋转按压组件将推动组件顶出，对第一限位组件进行固定，由于推板顶出部分与第一限位块外壁相差分毫，仅仅由于顶入调节杆放置槽的发生细微形变，从而当旋转吉他调节杆时，第一限位块发生形变不超过毫米，能够使第一限位块被推板进行阻挡，能够防止吉他调节杆过余偏移，进而保证吉他调节杆的弯曲余量充裕，保证吉他调节杆能够拱起最高点，增加吉他琴颈的调节量度；
36.通过第一限位组件对吉他调节杆的右端进行限位，再通过第二限位组件对左端进行限位，从而能够对吉他调节杆的两端进行固定限位，最大限度的对吉他调节杆进行固定，防止吉他调节杆过余偏移。
附图说明

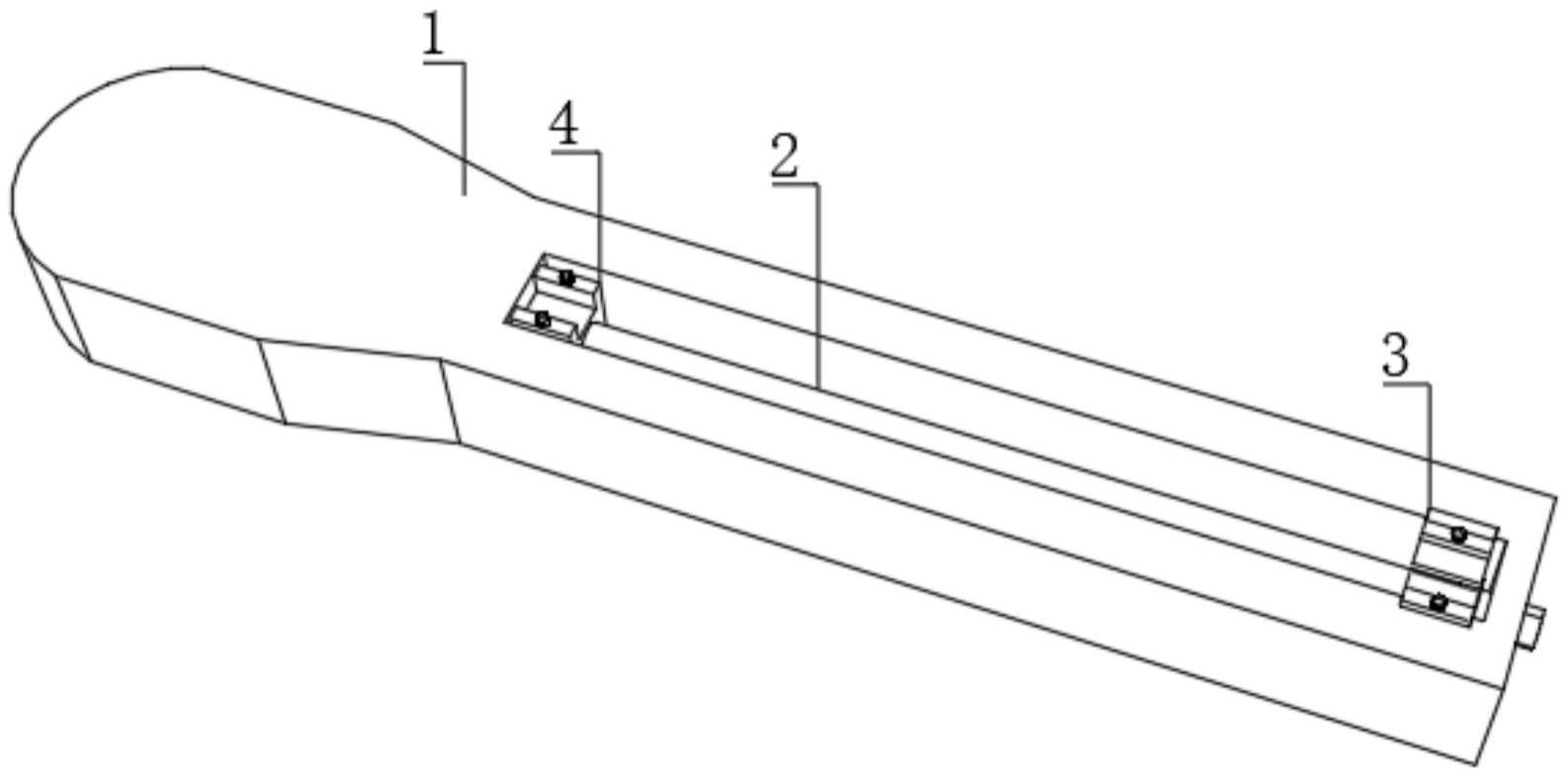

37.图1为本实用新型提供的整体结构示意图；
38.图2为本实用新型提供的吉他琴颈结构示意图；
39.图3为本实用新型提供的吉他调节杆安装结构示意图；
40.图4为本实用新型提供的吉他调节杆右视结构示意图；
41.图5为本实用新型提供的第二限位组件结构示意图；
42.图6为本实用新型提供的第一限位组件结构示意图；
43.图7为本实用新型提供的按压组件俯视结构示意图；
44.图8为本实用新型提供的按压组件与推动组件连接结构示意图。
45.图中：吉他琴颈1、颈柄11、调节杆放置槽12、外开槽13、调节通孔14、吉他调节杆2、第一限位组件3、第一限位块31、拱面32、下凸面35、按压组件33、螺纹柱331、五角孔332、轴承333、下压柱334、推动组件34、推板341、推块342、弹簧343、第二限位组件4、第二限位块41、上拱面42。
实施方式
46.为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。
47.本实用新型提供一种吉他调节杆的槽内限位结构，具有使第一限位块31被推板341进行阻挡，能够防止吉他调节杆2过余偏移，进而保证吉他调节杆2的弯曲余量充裕，保证吉他调节杆2能够拱起最高点，增加吉他琴颈1的调节量度的优点，请参阅图1-8，包括吉他琴颈1、第一限位组件3和第二限位组件4；
48.吉他琴颈1，其内部放置有吉他调节杆2，吉他琴颈1包括：颈柄11、调节杆放置槽12、外开槽13和调节通孔14，颈柄11，其内部放置有吉他调节杆2，能够与吉他本体进行连接，调节杆放置槽12，其开设在颈柄11的表面中间，外开槽13，其开设在调节杆放置槽12的右端两侧，且能够对第一限位组件3进行放置，调节通孔14，其开设在调节杆放置槽12的内壁右端，且能够被吉他调节杆2的右端贯穿；
49.第一限位组件3，其可拆卸安装在吉他调节杆2的外壁左端，且放置在吉他琴颈1的内部左端，通过第一限位组件3能够随吉他调节杆2安装在调节杆放置槽12的内部，且通过旋转按压组件将推动组件顶出，对第一限位组件3进行固定，由于推板341顶出部分与第一限位块31外壁相差分毫，仅仅由于顶入调节杆放置槽12的发生细微形变，从而当旋转吉他调节杆2时，第一限位块31发生形变不超过3毫米，能够使第一限位块31被推板341进行阻挡，能够防止吉他调节杆2过余偏移，进而保证吉他调节杆2的弯曲余量充裕，保证吉他调节杆2能够拱起最高点，增加吉他琴颈1的调节量度，第一限位组件3包括：第一限位块31、拱面32、下凸面35、按压组件33、螺纹柱331、五角孔332、轴承333、下压柱334、推动组件34、推板341、推块342和弹簧343，第一限位块31，其放置在调节杆放置槽12的内部右端，且内部插入吉他调节杆2的外壁右端，拱面32，其设置在第一限位块31的内壁上端，且与吉他调节杆2的顶部紧密接触，下凸面35，其设置在第一限位块31的内壁下端，且与吉他调节杆2的外壁下端两侧紧密接触，按压组件33，其螺纹连接在第一限位块31的顶部两端，推动组件34，其连接在第一限位块31的外壁两端，且内侧端口与按压组件33的底部接触，螺纹柱331，其螺纹连接在第一限位块31的顶部两端，五角孔332，其设置在螺纹柱331的顶部，轴承333，其设置在螺纹柱331的底部，下压柱334，其转动连接在轴承333的内壁，且下压柱334的底部设置为斜面，通过下压柱334的下压，能够使下压柱334的底部对推块342的斜面进行挤压，从而使
推块342顶入调节杆放置槽12的内壁两端，进而对第一限位块31进行固定，推板341，其连接在第一限位块31的外壁两端，推块342，其设置在推板341内侧表面中间，且贯穿第一限位块31，至第一限位块31的内部，并与下压柱334的底部接触，弹簧343，其一端连接在推板341的内侧表面两端，另一端连接在第一限位块31的内部两端，且弹簧343设置为两组，通过弹簧343能够对推板341进行回拉，使推块342的右端始终向右端贴紧，方便对第一限位组件3进行取出；
50.第二限位组件4，其可拆卸安装在吉他调节杆2的外壁右端，且放置在吉他琴颈1的内部右端，第二限位组件4包括：第二限位块41和上拱面42，第二限位块41，其放置在调节杆放置槽12的内部左端，且内部插入吉他调节杆2的外壁左端，上拱面42，其设置在第二限位块41的内壁上端，且与吉他调节杆2的左侧外壁上端紧密接触，对吉他调节杆2的外壁进行限位，且由于按压组件33和推动组件34也安装在第二限位块41的外壁，从而能够实现第二限位块41的安装固定，且能够对第二限位块41进行阻挡，防止过余偏移。
51.在具体使用时，本领域技术人员将吉他调节杆2的外壁右端套入第一限位块31，左端套入第二限位块41，再将吉他调节杆2、第一限位块31和第二限位块41放入调节杆放置槽12的内部，且使第一限位块31放置在外开槽13的内部，顺势使吉他调节杆2的右端贯穿调节通孔14，再通过旋转第一限位块31和第二限位块41上端的按压组件33，使按压组件33下压，移动推动组件34向外侧顶出，从而对第一限位块31和第二限位块41进行固定，进而完成安装，当进行旋转调节吉他调节杆2时，第一限位块31与第二限位块41的一端轻微向外侧发生形变，顺势被推板341进行阻挡，进而顺势阻挡第一限位块31与第二限位块41发生持续形变，进而能够防止吉他调节杆2过余偏移，保证吉他调节杆2的弯曲余量充裕，保证吉他调节杆2能够拱起最高点，增加吉他琴颈1的调节量度。
52.虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
