1.本实用新型涉及语音识别技术领域,具体涉及一种语音识别精准度提升装置。
背景技术:2.语音识别是一门交叉学科,近年来,语音识别技术取得显著进步,开始从实验室走向市场;在语音识别的过程中,如何提高语音识别的精准度尤为重要;然而语音识别的过程容易受到外部因素的影响;
3.如在利用手机进行语音识别时,人们将会对着手机的麦克风说话来进行语音识别,此时被识别的语音很可能因人们呼吸所产生的气流而存在噪音或者缺失,严重甚至会出现无法识别的现象,极大的影响了手机语音识别精度;
4.为此,我们提出了一种语音识别精准度提升装置。
技术实现要素:5.本实用新型的目的就在于为了解决上述问题而提供提升语音精度、防尘等优点,详见下文阐述。
6.为实现上述目的,本实用新型提供了以下技术方案:
7.本实用新型提供的一种语音识别精准度提升装置,包括手机壳体和降噪组件;
8.所述手机壳体的底端设置有与手机摄像头适配的第一凹槽,所述手机壳体的上端设置有与手机麦克风适配的第二凹槽;
9.所述降噪组件和手机壳体连接且和第二凹槽对应。
10.作为优选,所述降噪组件包括下限位结构,所述下限位结构的上端连接有上限位结构,所述下限位结构和上限位结构之间设置有海绵垫,所述海绵垫和第二凹槽配合安装,保证降噪组件中各组件之间位置关系,为降噪组件的安装奠定基础。
11.作为优选,所述下限位结构包括下限位板,所述下限位板值得中部设置有下通槽,所述下限位板的中部设置有与第二凹槽对应的下通槽,所述下通槽的横截面和第二凹槽的横截面形状相同,所述下通槽的横截面面积小于第二凹槽的横截面面积,所述下限位板的上端设置有用于与手机壳体连接的定位凸起,所述定位凸起的中部设置有连接插孔,为下限位结构的连接安装奠定基础,实现海绵垫下端的限位。
12.作为优选,所述手机壳体上设置有与定位凸起对应的定位孔,所述定位凸起和定位孔配合安装,保证定位凸起和定位孔之间的配合安装,为下限位结构和手机壳体之间的连接奠定基础。
13.作为优选,所述上限位结构包括上限位板,所述上限位板的中部设置有与第二凹槽对应的上通槽,所述上通槽的横截面和第二凹槽的横截面形状相同,所述上通槽的横截面面积小于第二凹槽的横截面面积,所述上限位板的下端设置有两个连接凸起,为上限位结构的连接安装奠定基础,实现对海绵垫上端的限位。
14.作为优选,所述连接凸起和连接插孔一一对应,所述连接凸起和连接插孔配合安
装,保证连接凸起和连接插孔之间的配合安装,为下限位结构和上限位结构之间的连接奠定基础。
15.本实用新型的有益效果在于:
16.通过降噪组件的存在,可将海绵垫牢固的覆盖在手机麦克风的上端,既有效避免了人讲话时呼吸气流对手机语音识别造成的影响,避免呼吸气流造成手机语音识别存在噪音、缺失或无法识别的现象,有效提升了语音识别精度,又避免了外部灰尘直接进入手机麦克风造成堵塞,进一步保证语音识别的正常进行,便于产品的推广和使用。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

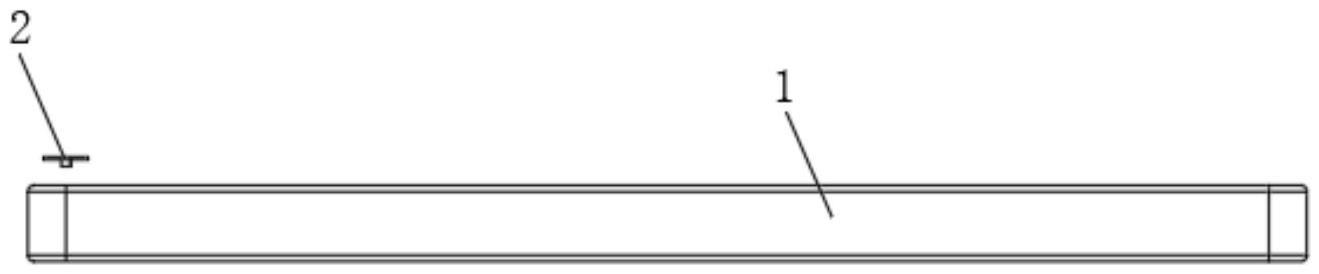

18.图1是本实用新型的正视图;
19.图2是本实用新型图1的立体结构示意图;
20.图3是本实用新型图1的立体局部剖面结构示意图;
21.图4是本实用新型图3中a处放大的立体结构示意图。
22.附图标记说明如下:
23.1、手机壳体;2、降噪组件;201、下限位结构;201a、下限位板;201b、下通槽;201c、定位凸起;201d、连接插孔;202、海绵垫;203、上限位结构;203a、上限位板;203b、连接凸起;203c、上通槽;3、定位孔;4、第一凹槽;5、第二凹槽。
具体实施方式
24.为使本实用新型的目的、技术方案和优点更加清楚,下面将对本实用新型的技术方案进行详细的描述。显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式,都属于本实用新型所保护的范围。
25.参见图1-图4所示,本实用新型提供了一种语音识别精准度提升装置,包括手机壳体1和降噪组件2;手机壳体1的底端设置有与手机摄像头适配的第一凹槽4,手机壳体1的上端设置有与手机麦克风适配的第二凹槽5;
26.参见图2-图4所示,降噪组件2和手机壳体1连接且和第二凹槽5对应,具体的,降噪组件2包括下限位结构201,进一步的,下限位结构201包括下限位板201a,下限位板201a值得中部设置有下通槽201b,下限位板201a的中部设置有与第二凹槽5对应的下通槽201b,下通槽201b的横截面和第二凹槽5的横截面形状相同,下通槽201b的横截面面积小于第二凹槽5的横截面面积,下限位板201a的上端设置有用于与手机壳体1连接的定位凸起201c,更进一步的,手机壳体1上设置有与定位凸起201c对应的定位孔3,定位凸起201c和定位孔3配合安装,采用上述设计,可保证定位凸起201c和定位孔3之间的配合安装,为下限位结构201和手机壳体1之间的连接奠定基础,定位凸起201c的中部设置有连接插孔201d,采用上述设计,可为下限位结构201的连接安装奠定基础,实现海绵垫202下端的限位,下限位结构201
的上端连接有上限位结构203,进一步的,上限位结构203包括上限位板203a,上限位板203a的中部设置有与第二凹槽5对应的上通槽203c,上通槽203c的横截面和第二凹槽5的横截面形状相同,上通槽203c的横截面面积小于第二凹槽5的横截面面积,上限位板203a的下端设置有两个连接凸起203b,采用上述设计,可为上限位结构203的连接安装奠定基础,实现对海绵垫202上端的限位,更进一步的,连接凸起203b和连接插孔201d一一对应,连接凸起203b和连接插孔201d配合安装,采用上述设计,可保证连接凸起203b和连接插孔201d之间的配合安装,为下限位结构201和上限位结构203之间的连接奠定基础,下限位结构201和上限位结构203之间设置有海绵垫202,海绵垫202和第二凹槽5配合安装,采用上述机构,保证降噪组件2中各组件之间位置关系,为降噪组件2的安装奠定基础。
27.在本实用新型的一个实施例中,采用上述结构的语音识别精准度提升装置,通过定位凸起201c和定位孔3的配合安装,可将下限位结构201安装在第二凹槽5的下端,然后将海绵垫202安装在海绵垫202的内部,通过连接凸起203b和连接插孔201d的配合安装,可实现对上限位结构203的连接安装,可实现对海绵垫202上下两端的限位,将该装置套在手机的外侧,可使海绵垫202覆盖在手机麦克风的外侧,进行语音识别时,海绵垫202的存在可有效避免人们讲话呼吸气流对麦克风的影响,避免因人们讲话呼吸气流而造成语音识别存在噪音、语音识别缺失或无法识别的情况出现,同时通过海绵垫202也可避免灰尘进入裸露在外的手机麦克风中。
28.值得注意的是,本实用新型中定位凸起201c和定位孔3采用过盈配合,连接凸起203b和连接插孔201d采用过盈配合;
29.本实用新型中海绵垫202的厚度和手机壳体1的厚度适配,下限位板201a和上限位板203a均采用薄壁金属片。
30.以上,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,可轻易想到变化或替换,都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应以权利要求的保护范围为准。
