1.本实用新型涉及钢琴配件技术领域，特别涉及一种立式钢琴的踏瓣杠杆重量调节装置。


背景技术：

2.现有的钢琴踏瓣杠杆重量不一，由于不同年龄弹奏者的脚踏力不同，在弹奏时，若不能调整好踏瓣杠杆的重量，会感觉不舒适，因而不能获得良好的身心享受。


技术实现要素：

3.针对背景技术中提到的技术问题，本实用新型提供了一种立式钢琴的踏瓣杠杆重量调节装置。
4.为实现上述目的，本实用新型提供了一种立式钢琴的踏瓣杠杆重量调节装置，安装于立式钢琴踏瓣杠杆轴架与踏瓣之间，包括底座、调节弹簧、弹簧衬套和弹簧预压部件；
5.所述底座通过螺钉固定在钢琴底板上；
6.所述调节弹簧竖直固定在所述底座上；
7.所述弹簧衬套固定在杠杆下部，对应在所述调节弹簧的正上方；
8.所述弹簧预压部件包括调节螺钉、紧固螺母和压板；
9.所述调节螺钉与所述杠杆螺纹连接，并贯穿所述杠杆至所述弹簧衬套内；
10.所述压板设于所述调节螺钉的底部，并位于所述弹簧衬套内，用于抵压所述调节弹簧；
11.所述紧固螺母紧密套设在所述调节螺钉外壁，于所述调节弹簧被抵压至适当位置后固定所述调节螺钉的位置。
12.与现有技术相比，本实用新型的优点在于：本实用新型设计的立式钢琴的踏瓣杠杆重量调节装置，该装置是通过向下旋转调节螺钉，调节弹簧压缩量增加，相应的弹力增大；反之向上旋转调节螺钉，调节弹簧压缩量减少，相应的弹力减小。当脚踏力度调整合适后，把紧固螺母固定。作用在杠杆上弹簧弹力的大小决定杠杆重量的大小，这样就起到了调整踏瓣杠杆重量的作用。本实用新型设计新颖，结构巧妙，解决了既有踏瓣高度不变，又可以随时把脚踏力大小调整的问题，满足了不同年龄段钢琴弹奏者的需求，提高了整体的舒适感。
附图说明

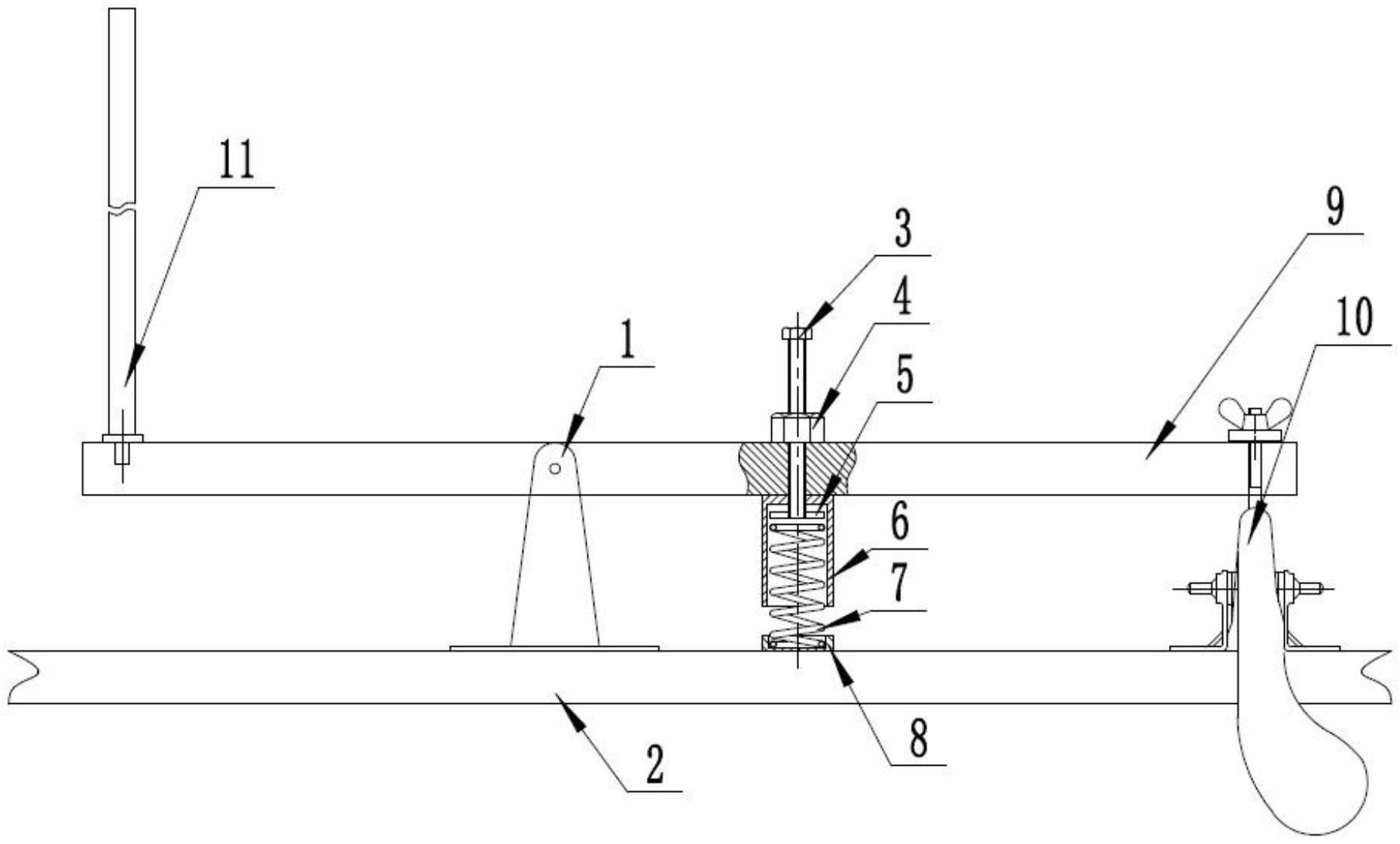

13.图1为本实用新型的立式钢琴的踏瓣杠杆重量调节装置的整体结构示意图。
14.其中，1-杠杆轴架、2-钢琴底板、3-调节螺钉、4-紧固螺母、5-压板、6-弹簧衬套、7-调节弹簧、8-底座、9-踏瓣杠杆、10-踏瓣、11-木顶杆。
具体实施方式
15.以下，为了便于本领域技术人员理解本实用新型技术方案，现参照附图来做进一步说明。应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。
16.在下面的详细描述中，为便于解释，阐述了许多具体的细节以提供对本实用新型实施例的全面理解。然而，明显地，一个或多个实施例在没有这些具体细节的情况下也可以被实施。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
17.如图1所示，为本实用新型的立式钢琴的踏瓣杠杆重量调节装置的整体结构示意图，该调节装置安装于立式钢琴踏瓣杠杆轴架1与踏瓣10之间，木顶杆11用于支撑踏瓣杠杆。本实施例提供的调节装置包括底座8、调节弹簧7、弹簧衬套6和弹簧预压部件。底座8通过螺钉固定在钢琴底板2上，调节弹簧7竖直固定在底座8上，弹簧衬套6固定在踏瓣杠杆9下部，对应在调节弹簧7的正上方，弹簧预压部件包括调节螺钉3、紧固螺母4和压板5，调节螺钉3与踏瓣杠杆9螺纹连接，并贯穿踏瓣杠杆9至弹簧衬套6内，压板5设于调节螺钉3的底部，并位于弹簧衬套6内，用于抵压调节弹簧7，紧固螺母4紧密套设在调节螺钉3外壁，于调节弹簧7被抵压至适当位置后固定调节螺钉3的位置。
18.本装置的工作原理如下：
19.本实施例提供的立式钢琴的踏瓣杠杆重量调节装置是通过向下旋转调节螺钉3，使得调节弹簧7的压缩量增加，相应的弹力增大；反之向上旋转调节螺钉3，弹簧压缩量减少，相应的弹力减小。当脚踏力度调整合适后，把紧固螺母4固定。作用在杠杆9上弹簧弹力的大小决定杠杆重量的大小，这样就起到了调整踏瓣杠杆重量的作用。本实用新型设计新颖，结构巧妙，解决了既有踏瓣高度不变，又可以随时把脚踏力大小调整的问题，满足了不同年龄段钢琴弹奏者的需求，提高了整体的舒适感。
20.以上的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。


技术特征：
1.一种立式钢琴的踏瓣杠杆重量调节装置，安装于立式钢琴踏瓣杠杆轴架(1)与踏瓣(10)之间，其特征在于，包括底座(8)、调节弹簧(7)、弹簧衬套(6)和弹簧预压部件；所述底座(8)通过螺钉固定在钢琴底板(2)上；所述调节弹簧(7)竖直固定在所述底座(8)上；所述弹簧衬套(6)固定在踏瓣杠杆(9)下部，对应在所述调节弹簧(7)的正上方；所述弹簧预压部件包括调节螺钉(3)、紧固螺母(4)和压板(5)；所述调节螺钉(3)与所述踏瓣杠杆(9)螺纹连接，并贯穿所述踏瓣杠杆(9)至所述弹簧衬套(6)内；所述压板(5)设于所述调节螺钉(3)的底部，并位于所述弹簧衬套(6)内，用于抵压所述调节弹簧(7)；所述紧固螺母(4)紧密套设在所述调节螺钉(3)外壁，于所述调节弹簧(7)被抵压至适当位置后固定所述调节螺钉(3)的位置。

技术总结
本实用新型涉及一种立式钢琴的踏瓣杠杆重量调节装置，包括底座、调节弹簧、弹簧衬套和弹簧预压部件，底座通过螺钉固定在钢琴底板上，调节弹簧竖直固定在底座上，弹簧衬套固定在杠杆下部，对应在调节弹簧的正上方，弹簧预压部件包括调节螺钉、紧固螺母和压板，调节螺钉与杠杆螺纹连接，并贯穿杠杆至弹簧衬套内，压板设于调节螺钉的底部，并位于弹簧衬套内，用于抵压调节弹簧，紧固螺母紧密套设在调节螺钉外壁，于调节弹簧被抵压至适当位置后固定调节螺钉的位置。本实用新型设计新颖，结构巧妙，解决了既有踏瓣高度不变，又可以随时把脚踏力大小调整的问题，满足了不同年龄段钢琴弹奏者的需求，提高了演奏时整体的舒适感。提高了演奏时整体的舒适感。提高了演奏时整体的舒适感。


技术研发人员：武成侠 王风海 胡晓红 柳振国
受保护的技术使用者：烟台金斯波格钢琴有限责任公司
技术研发日：2023.04.28
技术公布日：2023/10/27
