一种古筝试音装置的制作方法-j9九游会真人

1.本实用新型涉及乐器领域，具体为一种古筝试音装置。


背景技术：

2.木工在制作古筝，特别是直接影响音色的刨面板这道工序时，仅能凭感觉和经验，通过测量面板剩余厚度或用手敲击面板听敲击声响来确定是否继续刨。
3.现有技术是制作古筝必须在完成木坯并装配完成以后才能听到它的音色，古筝制作到最后工序装好弦才能调音进行分优劣，但调音时古筝的音色品质已成定局，无法改变了，导致古筝在制作过程中的音色品质无法把控。
4.因此，专利号：202021360099.3公开了一种古筝制作试音器，该试音器结构存在明显缺陷：1）试音器需配合工作台完成组装，需要配合专门的工作台，结构复杂；2）安装不便，工序复杂；3）筝弦直接安装在岳山之间，与古筝实际安装效果相差太大，影响试音效果。


技术实现要素：

5.本实用新型的目的是提供一种古筝试音装置，可以有效解决背景技术中的问题。
6.实现上述目的的技术方案是：一种古筝试音装置，包括用于配合容置古筝筝箱的框架，容置在框架内的古筝筝箱上配合设置有古筝首岳山、古筝尾岳山，古筝尾岳山固定安装在框架上，框架的首端安装有一排弦轴，弦轴与古筝尾岳山之间分别连接有筝弦，筝弦同时支撑在古筝首岳山上。
7.进一步地，古筝首岳山通过筝弦可分离的定位压紧在古筝筝箱上。
8.进一步地，所述框架的两端分别设置有连接在框架两侧壁上的限位板，限位板向下凸出框架的底面，同一端的限位板之间设置有穿杆孔，穿杆孔之间可分离式的穿置有向上限位在古筝筝箱底部的限位杆。
9.进一步地，同一端的其中一侧限位板上的穿杆孔设置为弧形槽，弧形槽的一端为向下的开口、弧形槽的另一端与对应端另一侧限位板上的穿杆孔同轴线布置。
10.进一步地，所述首岳山外侧的框架上还连接有向下将筝弦压贴在古筝筝箱上的弧形压条。
11.本实用新型的有益效果：
12.1、本实用新型使用时，将古筝筝箱向上装入框架内，再将限位杆穿置在两侧限位板的穿杆孔内，就完成古筝筝箱的试音安装，安装方便、快捷，同时古筝筝箱安装完成后，可以置于任何地方进行试音，无需配置专门的工作台，降低了成本。
[0013] 2、本实用新型设置有古筝首岳山、古筝尾岳山，同时古筝首岳山、古筝尾岳山分别吻合在古筝筝箱的对应位置上，筝弦由弦轴一端经古筝首岳山连接在古筝尾岳山上，同时弧形压条在首端将筝弦压贴在古筝筝箱上，从而使本实用新型的古筝首岳山、古筝尾岳山、筝弦等布置安装最大程度的与古筝的实际布置安装情况一致，从而有效提高试音效果。
[0014] 3、古筝首岳山可分离的压设在筝弦与古筝筝箱之间，便于更换不同首岳山，以匹
配不同古筝筝箱的面板弧度。
附图说明
[0015]

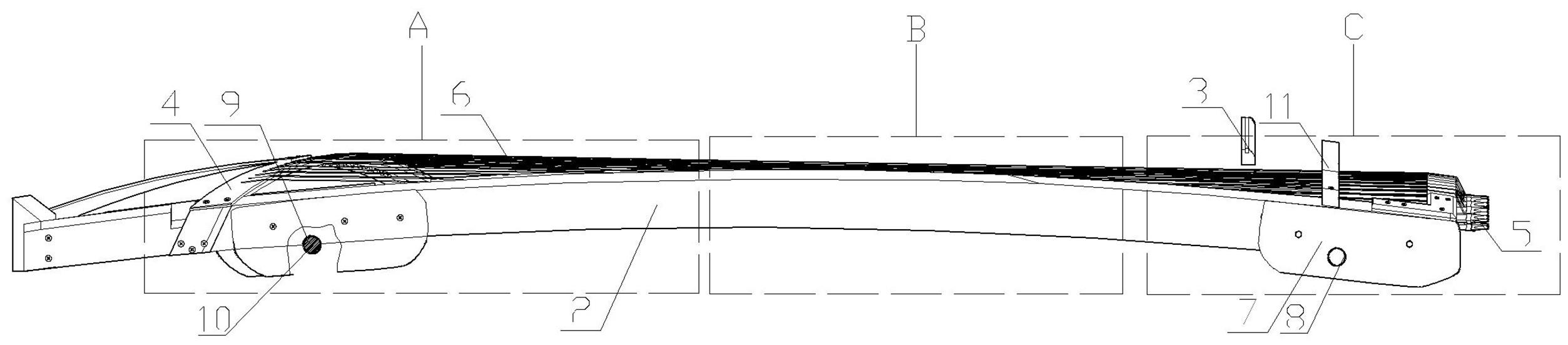

图1为本实用新型的爆炸图；
[0016]
图2为图1中a部的放大图；
[0017]
图3为图1中b部的放大图；
[0018]
图4为图1中c部的放大图；
[0019]
图5为本实用新型使用状态的立体图；
[0020]
图6为本实用新型使用状态的仰视图。
具体实施方式
[0021]
如图1-6所示，本实用新型包括用于配合容置古筝筝箱1的框架2，框架2包括两侧板2.1以及连接在两侧板2.1两端的端板2.2。
[0022]
容置在框架2内的古筝筝箱1上配合设置有古筝首岳山3、古筝尾岳山4，古筝尾岳山4固定安装在框架2上，框架2首端的端板2.2上安装有一排弦轴5，弦轴5与古筝尾岳山4之间分别连接有筝弦6，古筝首岳山3通过筝弦6可分离的定位压紧在古筝筝箱1上，所述古筝首岳山3外侧的框架2上还连接有用于向下将筝弦6压贴在古筝筝箱1上的弧形压条11。
[0023]
框架2的两端分别设置有连接在框架2两侧壁上的限位板7，同一端的限位板7之间设置有穿杆孔8，穿杆孔8之间穿至有限位杆10，同一端的其中一侧限位板7上的穿杆孔8设置为弧形槽，弧形槽的一端为向下的开口、弧形槽的另一端与对应端另一侧限位板7上的穿杆孔8同轴线布置。
[0024]
其中一侧限位板7上的限位杆10采用弧形槽设计，用于在取下限位杆10时，只需拔出远离设置弧形槽的一端，即可由弧形槽一侧快速取下限位杆10。
[0025]
进一步地，所述框架2底部设置有开口向下并与限位杆10配合的半圆槽9，所述限位杆10同时穿过框架2底部的半圆槽9、并用于向上限位支撑在古筝筝箱1的底部。
[0026]
本实用新型使用时，将古筝筝箱1向上装入框架2内，再将限位杆10穿置在两侧限位板7的穿杆孔之间，通过古筝首岳山3、古筝尾岳山4与限位杆10配合将古筝筝箱1定位配合限位在框架2内，再将筝马12分别支撑设置在筝弦6与古筝筝箱1之间，之后即可置于任何地方进行试音，无需配置专门的工作台，降低了成本。
[0027]
作为本实施例的进一步说明，待试音的古筝筝箱1的底端为开口，底板还未装配在古筝筝箱1上，以便于在试音过程中对古筝筝箱1进行修整完善。


技术特征：
1.一种古筝试音装置，其特征在于：包括用于配合容置古筝筝箱的框架，容置在框架内的古筝筝箱上配合设置有古筝首岳山、古筝尾岳山，古筝尾岳山固定安装在框架上，框架的首端安装有一排弦轴，弦轴与古筝尾岳山之间分别连接有筝弦，筝弦同时支撑在古筝首岳山上。2.根据权利要求1所述的一种古筝试音装置，其特征在于：古筝首岳山通过筝弦可分离的定位压紧在古筝筝箱上。3.根据权利要求1所述的一种古筝试音装置，其特征在于：所述框架的两端分别设置有连接在框架两侧壁上的限位板，限位板向下凸出框架的底面，同一端的限位板之间设置有穿杆孔，穿杆孔之间可分离式的穿置有向上限位在古筝筝箱底部的限位杆。4.根据权利要求3所述的一种古筝试音装置，其特征在于：同一端的其中一侧限位板上的穿杆孔设置为弧形槽，弧形槽的一端为向下的开口、弧形槽的另一端与对应端另一侧限位板上的穿杆孔同轴线布置。5.根据权利要求1所述的一种古筝试音装置，其特征在于：所述首岳山外侧的框架上还连接有向下将筝弦压贴在古筝筝箱上的弧形压条。

技术总结
一种古筝试音装置，涉及乐器领域。包括用于配合容置古筝筝箱的框架，容置在框架内的古筝筝箱上配合设置有古筝首岳山、古筝尾岳山，古筝尾岳山固定安装在框架上，框架的首端安装有一排弦轴，弦轴与古筝尾岳山之间分别连接有筝弦，筝弦同时支撑在古筝首岳山上。本实用新型使用时，将古筝筝箱向上装入框架内，再将限位杆穿置在两侧限位板的穿杆孔内，就完成古筝筝箱的试音安装，安装方便、快捷，同时古筝筝箱安装完成后，可以置于任何地方进行试音，无需配置专门的工作台，降低了成本。降低了成本。降低了成本。


技术研发人员：王荣发 熊立斌 熊颖 薛磊 吴开平 李宏伟 王学才 孙荣庆
受保护的技术使用者：扬州金韵乐器御工坊有限公司
技术研发日：2023.03.21
技术公布日：2023/10/27
