1.本实用新型属于暖通工程领域，尤其涉及一种暖通专用防泄漏高密封性的过滤阀。


背景技术：

2.暖通工程的主要是建筑工程里涉及“制冷与空调维护、暖通、暖通空调安装、水暖、给排水、锅炉、窑炉”等方面的工程。
3.随着现在生活水平的提高，家家户户都安装有暖通设备，暖通设备能够提供给人们一个舒适的工作、生活的环境，为了使水中杂质不会损坏到暖通设备，在暖通设备的进水端都设置过滤阀，过滤阀能够起到很好地净化水质的作用，使得暖通设备能够长久使用。
4.现有的过滤阀中的过滤介质容易被堵塞，一旦发生堵塞情况后，过滤阀整体的流量变小，会引起管道内压力的变化，随着水压增大，泄漏的情况难免会发生。


技术实现要素：

5.本实用新型实施例的目的在于提供一种暖通专用防泄漏高密封性的过滤阀，旨在解决上述背景技术中提及的问题。
6.本实用新型实施例是这样实现的，一种暖通专用防泄漏高密封性的过滤阀，包括直通管体，直通管体上固定连接有副管体，副管体相对于直通管体倾斜设置，还包括：
7.过滤单元，过滤单元包括固定设置在副管体端头的封闭盖，封闭盖上朝向副管体内的一侧固定连接有过滤筒；
8.所述直通管体内固定连接有挡板，挡板朝向副管体倾斜设置，挡板上开设有通孔，所述过滤筒一端与挡板相接触，且通孔与过滤筒位置相对应，所述挡板一侧转动设置有盖板，直通管体内还设置有用于带动盖板转动将通孔封闭的驱动件，所述过滤筒内设置有顶杆，当过滤筒安装后，顶杆与盖板相接触，且通孔处于打开的状态。
9.优选地，所述过滤筒包括固定连接在封闭盖上的套管，套管另一端固定连接有设置多个网孔的筛筒，顶杆设置在套管上。
10.优选地，所述套管内设置有转动连接在封闭盖上的管轴，封闭盖上设置有用于带动管轴转动的调节旋钮，顶杆滑动设置的套管一端，且顶杆螺纹配合插接在管轴内。
11.优选地，所述驱动件包括转动连接在直通管体内壁上的弹簧杆，弹簧杆另一端与盖板转动连接。
12.优选地，所述直通管体两端均固定设置有连接法兰，连接法兰上均固定连接有密封圈。
13.本实用新型实施例提供的一种暖通专用防泄漏高密封性的过滤阀，其有益效果是：本实用新型在使用时，水中杂质会不断堆积在过滤筒内，将封闭盖拆卸后，由于顶杆会与盖板分离，驱动件便会控制盖板封闭通孔，并且此时直通管体内的水也提供水压，这样便可以直接将过滤筒取出进行清理，此时过滤阀整体为不流通的状态，从而使得过滤筒的清
理更加方便，在日常维护时直接拆卸封闭盖即可，不需要进行停水地操作，使得过滤筒能够经常保持干净整洁的状态，减少堵塞的频次，从而有效避免因为堵塞产生的泄漏问题，实际使用效果好。
附图说明
14.图1为本实用新型实施例提供的一种暖通专用防泄漏高密封性的过滤阀的正视图；

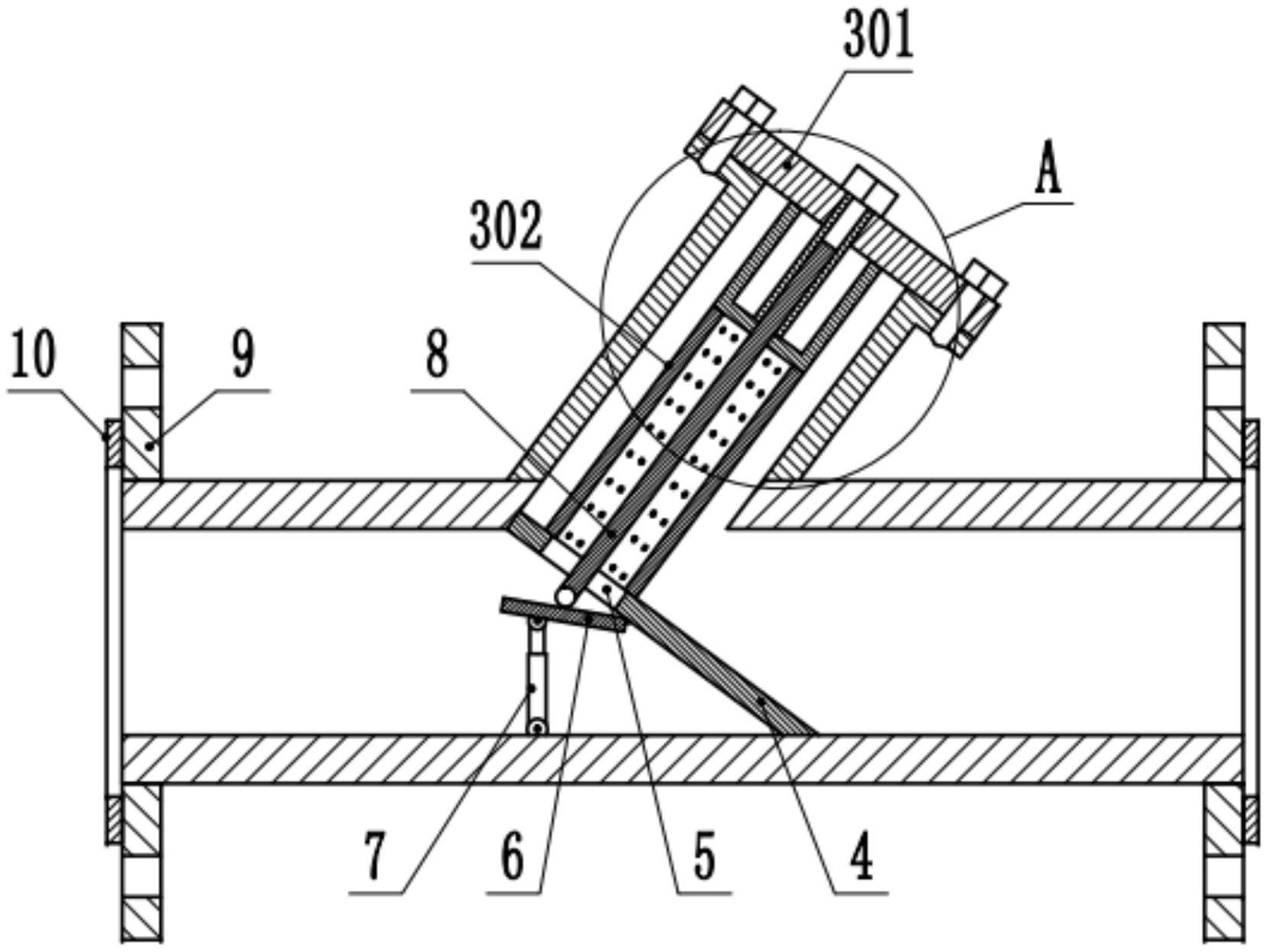

15.图2为本实用新型实施例提供的一种暖通专用防泄漏高密封性的过滤阀的正面剖视图；
16.图3为图2中a处的局部放大图；
17.附图中：1-直通管体；2-副管体；3-过滤单元；301-封闭盖；302-过滤筒；4-挡板；5-通孔；6-盖板；7-驱动件；8-顶杆；9-连接法兰；10-密封圈；11-套管；12-筛筒；13-网孔；14-管轴；15-调节旋钮。
具体实施方式
18.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
19.以下结合具体实施例对本实用新型的具体实现进行详细描述。
20.如图1和图2所示，为本实用新型的一个实施例提供的一种暖通专用防泄漏高密封性的过滤阀的结构图，包括：
21.直通管体1，直通管体1上固定连接有副管体2，副管体2相对于直通管体1倾斜设置，还包括：
22.过滤单元3，过滤单元3包括固定设置在副管体2端头的封闭盖301，封闭盖301上朝向副管体2内的一侧固定连接有过滤筒302。
23.所述直通管体1内固定连接有挡板4，挡板4朝向副管体2倾斜设置，挡板4上开设有通孔5，所述过滤筒302一端与挡板4相接触，且通孔5与过滤筒302位置相对应，所述挡板4一侧转动设置有盖板6，直通管体1内还设置有用于带动盖板6转动将通孔5封闭的驱动件7，所述过滤筒302内设置有顶杆8，当过滤筒302安装后，顶杆8与盖板6相接触，且通孔5处于打开的状态。
24.在本实用新型的一个实施例中，本实用新型在使用时，水中杂质会不断堆积在过滤筒302内，将封闭盖301拆卸后，由于顶杆8会与盖板6分离，驱动件7便会控制盖板6封闭通孔5，并且此时直通管体1内的水也提供水压，这样便可以直接将过滤筒302取出进行清理，此时过滤阀整体为不流通的状态，从而使得过滤筒302的清理更加方便，在日常维护时直接拆卸封闭盖301即可，不需要进行停水地操作，使得过滤筒302能够经常保持干净整洁的状态，减少堵塞的频次，从而有效避免因为堵塞产生的泄漏问题，实际使用效果好。
25.在本实用新型的一个实例中，所述直通管体1两端均固定设置有连接法兰9，连接法兰9上均固定连接有密封圈10，通过连接法兰9能够使过滤阀能够与管道或者暖通设备进行连接，其中连接法兰9上设置的密封圈10能够增加连接的密封性，确保不会发生泄漏的情
况，所述驱动件7包括转动连接在直通管体1内壁上的弹簧杆，弹簧杆另一端与盖板6转动连接，当盖板6没有收到顶杆8的作用时，弹簧杆便会推动盖板6转动将通孔5封闭。
26.如图3所示，作为本实用新型的一种优选实施例，所述过滤筒302包括固定连接在封闭盖301上的套管11，套管11另一端固定连接有设置多个网孔13的筛筒12，顶杆8设置在套管11上。
27.在本实施例的一种情况中，将封闭盖301与副管体2固定连接后，过滤筒302便会位于副管体2内，所述过滤筒302的直径小于副管体2的内径，使得过滤的水能够四周流出，增加流动量，通孔5位于筛筒12内，水中杂质会留存在筛筒12内，而净水便从网孔13流出，所述套管11内设置有转动连接在封闭盖301上的管轴14，封闭盖301上设置有用于带动管轴14转动的调节旋钮15，顶杆8滑动设置的套管11一端，且顶杆8螺纹配合插接在管轴14内，在前文中，只有拆卸封闭盖301使得过滤筒302与挡板4分离时通孔5才会闭合，因此实际拆卸过程还是有部分水会泄漏，而采用上述结构后，在拆卸前，通过调节旋钮15控制管轴14转动，便能够是的顶杆8进行预先移动，从而使得盖板6将通孔5封闭，也就是说还没有拆卸通孔5便被封闭了，这种情况便可以直接进行过滤筒302的拆卸，可行性更好。
28.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
29.在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。
30.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
