一种数控机床快速定位装夹工装的制作方法

1.本实用新型涉及机床装夹工装技术领域,具体为一种数控机床快速定位装夹工装。


背景技术:

2.现有的数控机床快速定位装夹工装对不同形状的工件进行夹持时,需要调整或更换夹部件,从而对不同形状的工件进行夹持,导致需要准备多种夹持部件进行使用,造成加工成本高和更换夹持组件繁琐复杂延长工件加工时间。


技术实现要素:

3.本实用新型所要解决的技术问题是提供一种能够对任意形状的工件进行快速夹持的数控机床快速定位装夹工装。
4.解决上述技术问题的技术方案是:一种数控机床快速定位装夹工装,包括工作台,所述工作台的中间设有通孔,所述工作台的上端圆周阵列滑动设有四个移动板,每个所述移动板的上端中间固设有固定块,每个所述固定块朝向通孔方向一侧设有第一夹持组件,每个所述第一夹持组件包括第一电动伸缩杆,所述第一电动伸缩杆的伸出端固设有第一移动块,所述第一电动伸缩杆的两侧分别设有两个第二电动伸缩杆,两个所述第二电动伸缩杆的伸出端分别转动设有两个第二移动块,两个所述第二移动块分别与第一移动块的两侧分别转动设有两个第三移动块。
5.其中,先通过第一电动伸缩杆伸出带动第一移动块移动与工件接触,接着通过两个第二电动伸缩杆伸出分别带动两个第二移动块移动与工件接触,最后通过两个第二移动块与配合第一移动块分别带动两个第三移动块转动与工件接触,从而通过第一移动块与两个第三移动块及两个第二移动块能够对任意形状工件的一侧进行充分接触,再通过四个第一夹持组件分别对工件的四侧进行接触,从而能够对任意形状的工件进行快速夹持作用。
6.优选的,每两个所述第二电动伸缩杆固定在固定块上,每个所述第一移动块排列第一电动伸缩杆方向一侧固设有第一弹性块,每两个所述第二移动块排列第二电动伸缩杆方向一侧分别固设有两个第二弹性块,每两个所述第三移动块的偏离固定块方向一侧分别固设有两个第三弹性块。其中,先通过第一弹性块与第一移动块配合与工件充分接触,再通过第二弹性块与第二移动块配合与工件充分接触,最后通过第三移动块与第三弹性块配合与工件充分接触,从而能够对任意形状的工件充分夹持作用。
7.优选的,每个所述固定块的偏离通孔方向一侧设有第二夹持组件,每个所述第二夹持组件与第一夹持组件的结构相同。其中,通过四个第二夹持组件能够对环形工件的内侧进行快速夹持作用。
8.优选的,每个所述移动板的下端固设有第一滑块,每个所述第一滑块在工作台上滑动接触,所述工作台的内部滑动设有环形件,每个所述第一滑块均与环形件斜面接触。
9.优选的,每个所述第一滑块朝向通孔方向一侧设有第二滑块,所述环形件的周向
外侧设有四个第一滑槽,每个所述第二滑块在第一滑槽内滑动。其中,通过四个第二滑块分别与四个第一滑槽配合能够同时带动四个移动板径向内侧或外侧移动。
10.优选的,每个所述第一滑块与第二滑块之间的两侧分别设有两个第三滑块,每个所述第一滑槽的外部两侧分别固设有两个第二滑槽,每个所述第二滑槽在第三滑块内滑动。其中,通过第三滑块与第二滑槽配合使第一滑块平稳的在工作台内径向内侧或外侧滑动,从而使四个移动板根据工件大小快速调整位置,以便于使工件放置在四个移动板的上端。
11.优选的,所述环形件的下方设有四个液压伸缩杆,四个所述液压伸缩杆的伸出端与环形件的下侧固定连接。
12.本实用新型的有益效果是:
13.1、先通过第一电动伸缩杆伸出带动第一移动块移动与工件接触,接着通过两个第二电动伸缩杆伸出分别带动两个第二移动块移动与工件接触,最后通过两个第二移动块与配合第一移动块分别带动两个第三移动块转动与工件接触,从而通过第一移动块与两个第三移动块及两个第二移动块能够对任意形状工件的一侧进行充分接触,再通过四个第一夹持组件分别对工件的四侧进行接触,从而能够对任意形状的工件进行快速夹持作用。
14.2、先通过第一弹性块与第一移动块配合与工件充分接触,再通过第二弹性块与第二移动块配合与工件充分接触,最后通过第三移动块与第三弹性块配合与工件充分接触,从而能够对任意形状的工件充分夹持作用。
15.3、先通过四个第二滑块分别与四个第一滑槽配合能够同时带动四个移动板径向内侧或外侧移动;再通过第三滑块与第二滑槽配合使第一滑块平稳的在工作台内径向内侧或外侧滑动,从而使四个移动板根据工件大小快速调整位置,以便于使工件放置在四个移动板的上端。
附图说明

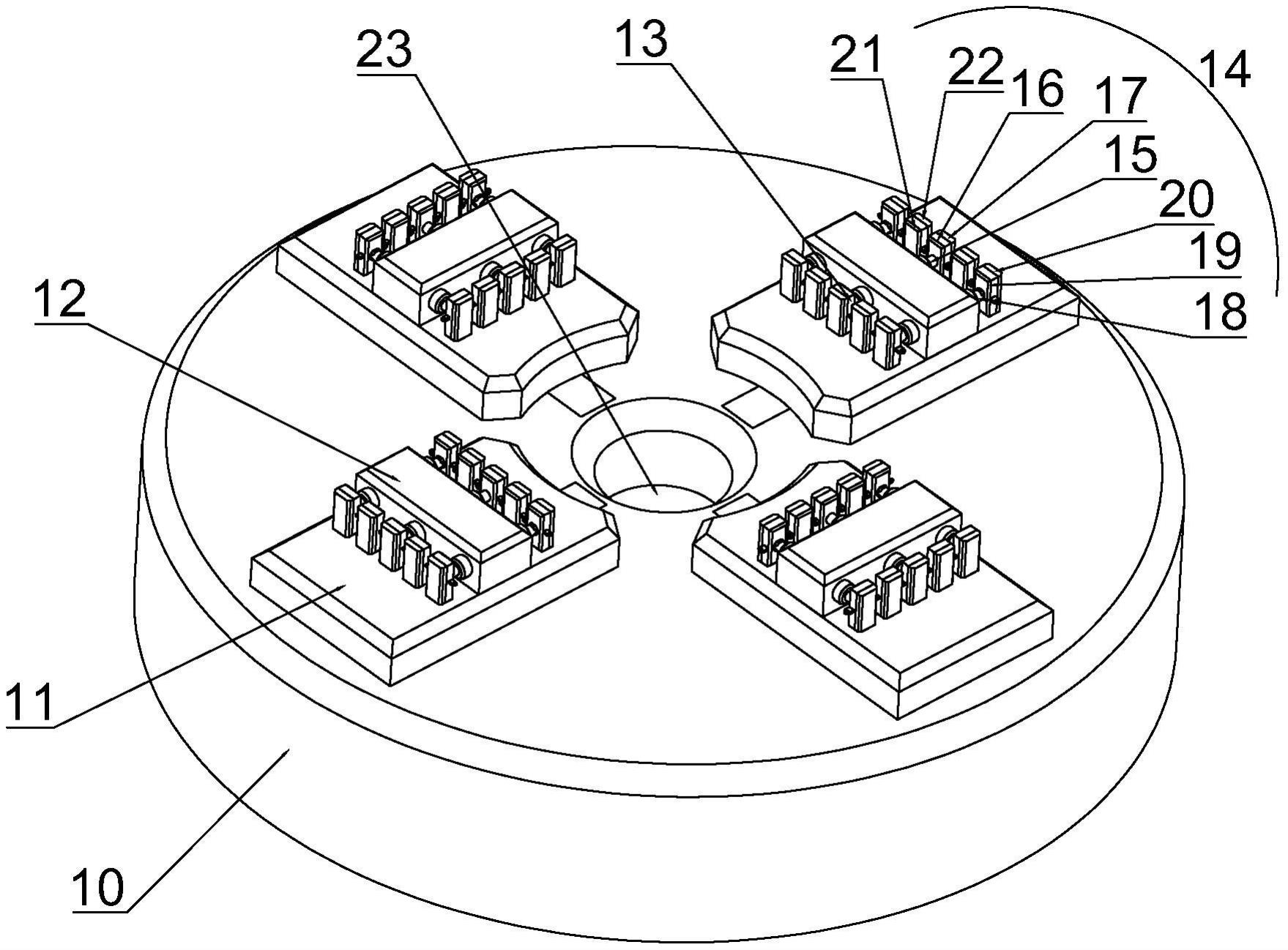

16.图1为本实用新型的等轴测结构示意图。
17.图2为本实用新型的俯视图结构示意图。
18.图3为图2中a-a处剖视结构示意图。
19.图4为本实用新型中环形件的等轴测结构示意图。
20.图5为本实用新型中第一滑块的等轴测结构示意图。
21.图中标记如下,工作台10、移动板11、固定块12、第一夹持组件13、第二夹持组件14、第一电动伸缩杆15、第一移动块16、第一弹性块17、第二电动伸缩杆18、第二移动块19、第二弹性块20、第三移动块21、第三弹性块22、通孔23、第一滑块24、环形件25、液压伸缩杆26、第二滑块27、第一滑槽28、第三滑块29、第二滑槽30。
具体实施方式
22.下面将结合本实用新型实施例,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例,基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.实施例一
24.如图1至图3所示,,本实用新型提供一种技术方案:一种数控机床快速定位装夹工装,包括工作台10,工作台10的中间设有通孔23,工作台10的上端圆周阵列滑动设有四个移动板11,每个移动板11的上端中间固设有固定块12,每个固定块12朝向通孔23方向一侧设有第一夹持组件13,每个第一夹持组件13包括第一电动伸缩杆15,第一电动伸缩杆15的伸出端固设有第一移动块16,第一电动伸缩杆15的两侧分别设有两个第二电动伸缩杆18,两个第二电动伸缩杆18的伸出端分别转动设有两个第二移动块19,两个第二移动块19分别与第一移动块16的两侧分别转动设有两个第三移动块21。
25.工作人员将工件放置在四个移动板11的上端内侧,四个第一夹持组件13同时调整,第一电动伸缩杆15伸出带动第一移动块16移动与工件接触,接着两个第二电动伸缩杆18伸出分别带动两个第二移动块19移动,两个第二移动块19移动分别与工件接触,两个第二移动块19与配合第一移动块16固定分别带动两个第三移动块21转动与工件接触,从而通过第一移动块16与两个第三移动块21及两个第二移动块19能够对任意形状工件的一侧进行充分接触,再通过四个第一夹持组件13分别对工件的四侧进行接触,从而能够对任意形状的工件进行快速夹持作用。
26.实施例二
27.作为进一步的实施例,如图1至图3所示,每两个第二电动伸缩杆18固定在固定块12上,每个第一移动块16排列第一电动伸缩杆15方向一侧固设有第一弹性块17,每两个第二移动块19排列第二电动伸缩杆18方向一侧分别固设有两个第二弹性块20,每两个第三移动块21的偏离固定块12方向一侧分别固设有两个第三弹性块22。每个固定块12的偏离通孔23方向一侧设有第二夹持组件14,每个第二夹持组件14与第一夹持组件13的结构相同。
28.先通过第一弹性块17与第一移动块16配合与工件充分接触,再通过第二弹性块20与第二移动块19配合与工件充分接触,最后通过第三移动块21与第三弹性块22配合与工件充分接触,从而能够对任意形状的工件充分夹持作用。通过四个第二夹持组件14能够对环形工件的内侧进行快速夹持作用。
29.实施例三
30.作为进一步的实施例,如图3至图5所示,每个移动板11的下端固设有第一滑块24,每个第一滑块24在工作台10上滑动接触,工作台10的内部滑动设有环形件25,每个第一滑块24均与环形件25斜面接触。每个第一滑块24朝向通孔23方向一侧设有第二滑块27,环形件25的周向外侧设有四个第一滑槽28,每个第二滑块27在第一滑槽28内滑动。每个第一滑块24与第二滑块27之间的两侧分别设有两个第三滑块29,每个第一滑槽28的外部两侧分别固设有两个第二滑槽30,每个第二滑槽30在第三滑块29内滑动。环形件25的下方设有四个液压伸缩杆26,四个液压伸缩杆26的伸出端与环形件25的下侧固定连接。
31.四个液压伸缩杆26伸缩带动环形件25平稳在工作台10内上下移动,环形件25上下移动先通过四个第二滑块27分别与四个第一滑槽28配合能够同时带动四个移动板11径向内侧或外侧移动;再通过第三滑块29与第二滑槽30配合使第一滑块24平稳的在工作台10内径向内侧或外侧滑动,从而使四个移动板11根据工件大小快速调整位置,以便于使工件放置在四个移动板11的上端。
32.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,
可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限。
