1.本实用新型涉及电子产品外壳加工设备技术领域，具体地说，涉及一种电子产品外壳加工装置。


背景技术：

2.电子产品的外部一般通过外壳进行保护，外壳能够起到防撞保护等效果，目前，在对电子产品的外壳进行加工操作时，通常会在对应的加工机床或者装置上进行，其中加工装置的功能又包括切割、钻孔、打磨、上漆等，另外，加工装置上为了方便工件的输送，一般还会配套设置有对应的输送组件，利用输送组件来完成工件的相应输送操作。
3.授权公告号为cn111070274a的发明专利公开了一种电子产品外壳板加工装置，包括四组支撑杆、两个横杆、存放板和传送带，两端的两个所述支撑杆顶部之间水平焊接有横杆，两个所述横杆的顶部两端之间均水平连接有侧板，一端的所述横杆底部通过两组连接板安装有出料杆，所述出料杆的端部两侧均通过紧固螺栓固定连接所述连接板，两个所述侧板上部之间沿横向水平方向安装有若干个上转轴，底部之间沿横向水平方向安装有若干个下转轴，所述侧板与所述上转轴的连接处设置纵向的移动槽，所述上转轴和所述下转轴的两端均安装有轴承。
4.虽然该技术方案具有使得外壳板在运输中能得到所需的加工，加工完成后能自动化地向外运输，加工效率高，使用方便快捷，能适应不同尺寸的外壳板的优点，但是该技术方案在具体使用时，由于采用输送带进行工件的输送操作，当直接在输送带部位进行对应的加工操作时，由于加工过程中，随着外接加工器械抵在工件上后，会造成工件上一定的作用力直接向下挤压输送带，造成输送带产生一定的形变，长时间地对输送带进行挤压会造成输送带发生严重的变形，使输送带无法继续张紧，影响后续输送带的正常转动和输送操作的正常进行，给使用者带来不便。鉴于此，我们提出了一种电子产品外壳加工装置。


技术实现要素：

5.本实用新型的目的在于提供一种电子产品外壳加工装置，以解决上述背景技术中提出的缺陷。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种电子产品外壳加工装置，包括加工面板，所述加工面板上设置有操作工位，所述加工面板的左右两侧面上均设置有输送组件，所述输送组件包括固定安装在所述加工面板上的u形架，所述u形架上设置有用于输送工件的输送带，所述加工面板上设置有转向部件，所述转向部件包括固定安装在所述加工面板底面上的伺服电机，所述伺服电机的输出轴末端固定安装有处在所述加工面板上方的工件转向座，所述工件转向座上设置有多个用于工件落入的工件放置槽，所述工件转向座的中心位置处设置有中心槽，所述中心槽的槽壁上固定安装有多个呈环状等间距排列的电动推杆，所述电动推杆的伸缩轴末端固定安装有用于将工件放置槽内的工件向外推出的推料盘。
8.优选的，其中一个所述输送带用于将工件输送至工件放置槽内，所述工件转向座转动用于将工件转动至操作工位部位，所述电动推杆用于将加工完成的工件推动至另外一个所述输送带上。
9.优选的，所述加工面板上固定安装有用于安装加工设备的加工机架，便于将加工器械安装在对应的加工机架上。
10.优选的，所述加工面板的底面上固定安装有多个用于稳定支撑的支撑腿，便于利用支撑腿进行稳定的支撑操作。
11.优选的，所述u形架的两端部板体之间均转动连接有转轴，所述输送带套在两个所述转轴上，其中一个所述转轴的末端同轴设置有驱动电机，便于利用驱动电机工作，带动转轴转动，进一步带动输送带转动。
12.优选的，所述推料盘的侧面上固定安装有固定套，所述固定套通过多个紧固螺丝固定安装在所述电动推杆的伸缩轴上，方便对推料盘进行固定安装操作。
13.优选的，所述工件放置槽的后侧槽壁上设置有环形槽，所述推料盘收纳至所述环形槽内，便推料盘收纳全环形槽内后小会影响工件止常放人到工件放置槽内。
14.与现有技术相比，本实用新型的有益效果是：
15.1、本实用新型通过设置的输送组件和转向部件，首先利用输送组件将工件输送至工件转向座上的工件放置槽部位，接着随着工件转向座的转动，实现将工件输送至操作工位进行加工，由于加工过程中在工件转向座上进行，工件转向座的硬度较硬，工件转向座能够对工件进行支撑，使不会出现变形的情况，同时也不会对输送带造成挤压，避免输送带受到长时间的挤压发生变形、损坏，达到方便输送工件进行加工的同时也不会对输送带造成挤压变形。
16.2、本实用新型通过设置的电动推杆和推料盘，保证在使用时，能够利用电动推杆工作，带动推料盘移动，实现将工件放置槽内的加工完成的工件向外推出，方便使用。
附图说明
17.图1为本实用新型的整体结构示意图；

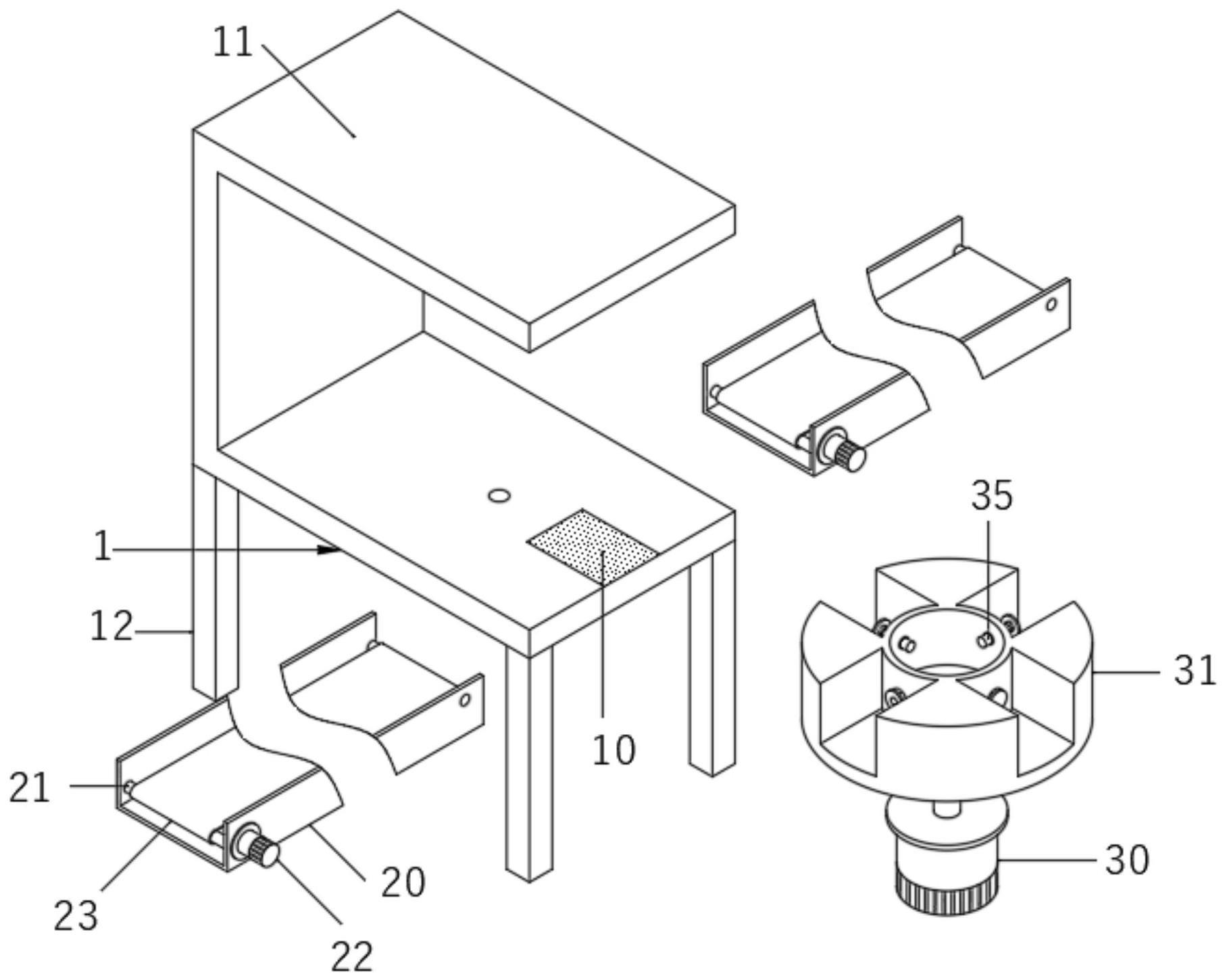

18.图2为本实用新型的爆炸结构示意图；
19.图3为本实用新型转向部件的爆炸结构示意图；
20.图4为本实用新型转向部件的部分结构示意图。
21.图中各个标号的意义为：
22.1、加工面板；10、操作工位；11、加工机架；12、支撑腿；
23.2、输送组件；20、u形架；21、转轴；22、驱动电机；23、输送带；
24.3、转向部件；30、伺服电机；31、工件转向座；32、工件放置槽；33、环形槽；34、中心槽；35、电动推杆；36、推料盘；37、固定套。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-图4，本实用新型提供一种技术方案：一种电子产品外壳加工装置，包括加工面板1，加工面板1上设置有操作工位10，加工面板1的左右两侧面上均设置有输送组件2，输送组件2包括固定安装在加工面板1上的u形架20，u形架20上设置有用于输送工件的输送带23，u形架20的两端部板体之间均转动连接有转轴21，输送带23套在两个转轴21上，其中一个转轴21的末端同轴设置有驱动电机22，便于利用驱动电机22工作，带动转轴21转动，进一步带动输送带23转动，进行电子产品外壳工件的输送操作；
27.具体地，加工面板1上设置有转向部件3，转向部件3包括固定安装在加工面板1底面上的伺服电机30，伺服电机30的输出轴末端固定安装有处在加工面板1上方的工件转向座31，工件转向座31上设置有多个用于工件落入的工件放置槽32，工件转向座31的中心位置处设置有中心槽34，中心槽34的槽壁上固定安装有多个呈环状等间距排列的电动推杆35，电动推杆35的伸缩轴末端固定安装有用于将工件放置槽32内的工件向外推出的推料盘36，保证在使用时，随着电子产品外壳工件在输送带23上被输送至工件放置槽32部位后，再利用伺服电机30工作，带动工件转向座31转动，实现将工件给转动至操作工位10进行加工操作。
28.本实施例中，其中一个输送带23用于将工件输送至工件放置槽32内，工件转向座31转动用于将工件转动至操作工位10部位，电动推杆35用于将加工完成的工件推动至另外一个输送带23上。
29.具体地，加工面板1上固定安装有用于安装加工设备的加工机架11，便于将加工器械安装在对应的加工机架11上。
30.进一步地，加工面板1的底面上固定安装有多个用于稳定支撑的支撑腿12，便于利用支撑腿12进行稳定的支撑操作。
31.此外，推料盘36的侧面上固定安装有固定套37，固定套37通过多个紧固螺丝固定安装在电动推杆35的伸缩轴上，方便对推料盘36进行固定安装操作。
32.值得说明的是，工件放置槽32的后侧槽壁上设置有环形槽33，推料盘36收纳至环形槽33内，使推料盘36收纳至环形槽33内后不会影响工件正常放入到工件放置槽32内。
33.值得注意的是，本实施例中的驱动电机22、伺服电机30和电动推杆35均为现有的常规技术，在此不再赘述。
34.本实用新型的电子产品外壳加工装置在使用时，将驱动电机22接通外接电源并使其工作，驱动电机22工作，其上的输出轴转动带动转轴21转动，转轴21转动带动输送带23转动，输送带23转动，实现将处在输送带23上的电子产品外壳向前输送，其中一侧的输送带23将电子产品外壳输送至工件放置槽32部位，待工件完全进入到工件放置槽32内后，将伺服电机30接通外接电源并使其工作，伺服电机30工作，其上的输出轴转动带动工件转向座31转动，工件转向座31转动实现将处在工件放置槽32内的电子产品外壳给转动至操作工位10部位，再从操作工位10部位进行加工操作；
35.加工完成后，继续将伺服电机30接通外接电源并使其工作，伺服电机30工作，其上的输出轴转动带动工件转向座31转动，工件转向座31转动实现将处在工件放置槽32内已经加工完成的电子产品外壳给转动至朝向另外一个输送带23的一侧，再启动电动推杆35并使其工作，电动推杆35工作，其上的伸缩轴伸长实现将加工完成的工件放置槽32内的工件给
推出至处在另外一个输送带23上，再利用该输送带23转动，实现将加工完成的工件继续向前输送。
36.以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的仅为本实用新型的优选例，并不用来限制本实用新型，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
