1.本实用新型涉及氧舱设备技术领域，特别涉及一种氧舱进气消音盒。


背景技术：

2.高压氧舱是进行高压氧疗法的专用医疗设备，高氧舱治疗是利用密闭容器和呼吸机将纯氧加压至一个大气压以上，以治疗缺氧和损伤类等多种疾病为目的，让患者呼吸加压纯氧的一种治疗性操作。高压氧舱治疗在临床上应用广泛，多种急慢性内外科疾病均可使用，过高压氧舱治疗，可以起到让人体血液获取更高浓度的氧气、增加组织的氧储量、促进血管收缩并加速血流、抗感染、增加药物疗效、促进神经再生、调节免疫功能等多种功效。
3.高压氧舱为密闭舱体，在使用时需要充入高压空气，而大流量气体进入时会产生很大的噪音，流量越大，气体的流出噪音越明显。病人在进行高压氧疗时，容易心情烦躁，使用体验不好。


技术实现要素：

4.为了解决上述问题，本实用新型提供了一种氧舱进气消音盒，可以降低氧舱高压进气处的噪音，保证舱内病人处于一个舒适的治疗环境。
5.为此，本实用新型的技术方案是：一种氧舱进气消音盒，包括盒体，盒体一端为进气端，另一端为出气端；所述盒体内通过隔板分隔出多个消音室，各个消音室依次连通，且所有消音室内均充填有消音棉。
6.在上述方案的基础上并作为上述方案的优选方案：所述盒体内设有第一隔板和第二隔板，第一隔板上设有导气管，导气管连通第一消音室和第二消音室；所述第二隔板上设有若干导气孔，导气孔连通第二消音室和第三消音室。
7.在上述方案的基础上并作为上述方案的优选方案：所述第一消音室、第二消音室和第三消音室的体积依次减小。第一消音室连通进气端，噪音最大，所以第一消音室的体积最大，可以减低大部分噪音。
8.在上述方案的基础上并作为上述方案的优选方案：所述盒体为矩形结构，盒体侧面为开口状，与一盖板固定连接，形成密闭空间。长时间使用后，盖板可打开，方便更换消音棉。
9.在上述方案的基础上并作为上述方案的优选方案：多个隔板互相平行设置，隔板与盒体、盖板均固定连接。
10.在上述方案的基础上并作为上述方案的优选方案：所述隔板为矩形结构，隔板四周均设有安装面，安装面上设有安装孔。隔板四周都通过螺钉固定，避免隔板在使用中因振动产生噪音。
11.在上述方案的基础上并作为上述方案的优选方案：所述盒体的进气端设有至少一个进气口，进气口内部连接进气导柱；所述盒体的出气端设有若干出气孔，出气孔为长槽形孔。
12.与现有技术相比，本实用新型的有益效果是：消音盒设置在氧舱的进气端，消音盒内通过隔板分隔出多个消音室，消音室互相连通，且消音室内填充消音棉，使得高压气体依次进入各个消音室，分层吸收、减轻气流冲击，从而降低高压进气带来的噪音，使得氧舱内的噪音明显降低，提高舱内病人的舒适性，舒缓治疗时的烦躁情绪。
附图说明
13.以下结合附图和本实用新型的实施方式来作进一步详细说明
14.图1为本实用新型的结构示意图；

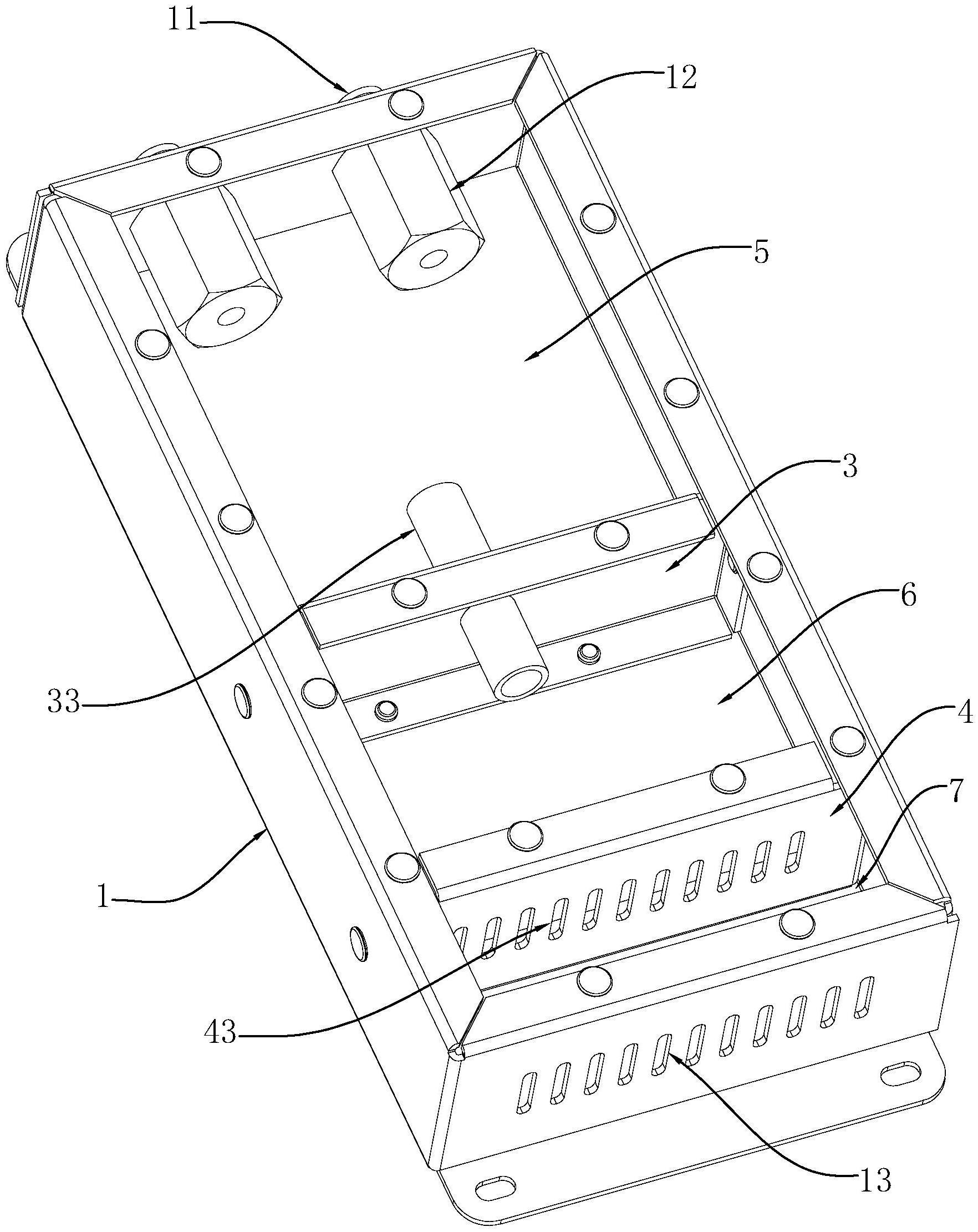

15.图2为本实用新型的内部结构示意图；
16.图3为本实用新型的结构剖视图；
17.图4为本实用新型第一隔板的结构示意图；
18.图5为本实用新型第二隔板的结构示意图。
19.图中标记为：盒体1、进气口11、进气导柱12、出气孔13、盖板2、第一隔板3、第一安装面31、第一安装孔32、导气管33、第二隔板4、第二安装面41、第二安装孔42、导气孔43、第一消音室5、第二消音室6、第三消音室7。
具体实施方式
20.在本实用新型的描述中，需要说明的是，对于方位词，如有术语“中心”，“横向(x)”、“纵向(y)”、“竖向(z)”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示方位和位置关系为基于附图所示的方位或位置关系，仅是为了便于叙述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定方位构造和操作，不能理解为限制本实用新型的具体保护范围。
21.此外，如有术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或隐含指明技术特征的数量。由此，限定有“第一”、“第二”特征可以明示或者隐含包括一个或者多个该特征，在本实用新型描述中，“数个”、“若干”的含义是两个或两个以上，除非另有明确具体的限定。
22.参见附图。本实施例所述氧舱进气消音盒，包括盒体1和盖板2，盒体1为矩形结构，侧面为开口结构，盖板2固定在盒体1的开口处，两者通过螺钉固定，形成一密闭空间。
23.盒体1一端为进气端，进气端设有两个进气口11，进气口11内部连接进气导柱12，与盒体1内部相连通，用于输送高压气体；所述盒体1的另一端为出气端，出气端上设有若干出气孔13，出气孔13为长槽形孔。
24.所述盒体1内通过第一隔板3和第二隔板4依次分隔出第一消音室5、第二消音室6和第三消音室7，各个消音室互相连通，第一消音室5、第二消音室6和第三消音室7的体积依次减小，且所有消音室内均充填有消音棉(图中未画出)。
25.第一消音室5与盒体1的进气口11通过进气导柱12相连通，第一隔板3为矩形结构，第一隔板3四周均设有第一安装面31，第一安装面31上设有第一安装孔32，通过螺钉固定在盒体1和盖板2上。第一隔板3中间设有导气管33，导气管33连通第一消音室5和第二消音室6。
26.所述第二隔板4与第一隔板3互相平行，第二隔板4同样为矩形结构，第二隔板4四周均设有第二安装面41，第二安装面41上设有第二安装孔42，通过螺钉固定在盒体1和盖板2上。第二隔板4上设有若干导气孔43，导气孔43为长槽形孔，导气孔连通第二消音室6和第三消音室7，第三消音室7与盒体的出气孔13相连通。
27.使用时，消音盒设置在氧舱的进气口处，消音盒的进气端连接高压气体供应设备，高压气体从进气端进入第一消音室5，被第一消音室5的消音棉吸音后，经第一隔板3上的导气管33进入第二消音室6，被第二消音室6的消音棉二次吸音后，经第二隔板4上的导气孔43进入第三消音室7，被第三消音室7的消音棉三次吸音后，从消音盒的出气端进入氧舱内。此时高压气体的噪音被分层吸收，大大减轻气流冲击，从而降低高压进气带来的噪音，使得氧舱内的噪音明显降低，提高舱内病人的舒适性，舒缓治疗时的烦躁情绪。
