一种钢琴弦轴调节工具的制作方法-j9九游会真人

1.本实用新型涉及钢琴维修技术领域，尤其涉及一种钢琴弦轴调节工具。


背景技术：

2.弦轴是指能固定琴弦，且能调整琴弦松紧度的转轴，其作用是调整音高。在进行弦轴高度的调整时，需要用到冲子(钢琴弦轴的专用维修工具)进行调节
3.在进行弦轴的调节时，不同的弦轴需要采用不同的冲子进行调节，即冲子上的冲头上卡槽的深度一般不同，例如图2中两种冲头的卡槽深度，然而传统的冲子一般不能够进行冲头的更换，在进行钢琴弦轴的调节工作时，导致需要同时携带多种不同型号的冲子，在携带多个冲子的同时，就相当于额外需要多携带对应数量的握柄，导致携带重量增加，且增加了冲子的生产材料成本。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中的缺点，而提出的一种钢琴弦轴调节工具。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种钢琴弦轴调节工具，包括握柄和冲头，所述冲头上开设有卡槽，所述冲头可拆卸安装于所述握柄的顶部。
7.上述技术方案进一步包括：所述冲头的底壁上固定安装有螺纹杆，所述握柄的顶壁上开设有螺纹槽，所述螺纹杆螺纹连接于所述螺纹槽的内壁上。
8.所述握柄的外壁套设有橡胶套。
9.所述橡胶套的两端均呈开口的状态。
10.所述橡胶套的内壁与所述握柄的外壁之间呈过盈配合连接。
11.相比现有技术，本实用新型的有益效果为：
12.1、本实用新型中，在冲头的端部安装有螺纹杆，并在握柄的端部设置有螺纹槽，通过螺纹杆和螺纹槽的相互配合使得冲头可进行拆卸，进而可达到更换冲头的效果，在进行弦轴的调节时，携带工具的重量减轻，且降低了冲子的生产成本，提高了装置的实用性。
13.2、本实用新型中，通过设置的橡胶套可提高工作人员握持握柄时的稳定性，避免敲击握柄时出现握柄滑脱的现象，且设置的橡胶套可降低在寒冷天气时握柄较凉造成对工作人员手部的刺激，进一步间接提高工作人员在寒冷天气握持握柄的稳定性。
附图说明

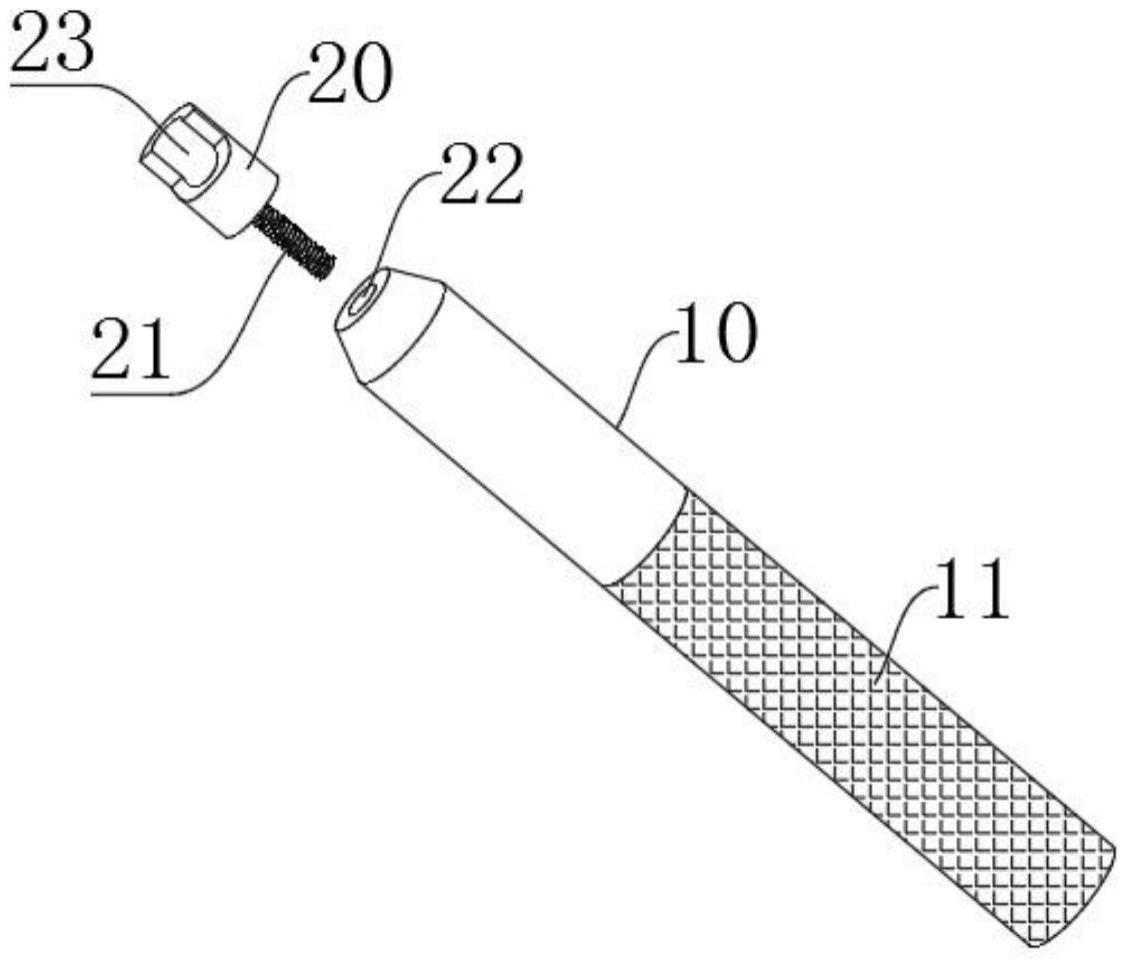

14.图1为本实用新型提出的一种钢琴弦轴调节工具的整体结构示意图；
15.图2为现有技术冲子的结构示意图。
16.图中：10、握柄；11、橡胶套；20、冲头；21、螺纹杆；22、螺纹槽；23、卡槽。
具体实施方式
17.下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。
18.实施例一
19.参照附图1，本实用新型提出的一种钢琴弦轴调节工具，包括握柄10和冲头20(冲头20可选用白铜或者黄铜等柔软的材质)，冲头20上开设有卡槽23(不同冲头20上的卡槽23内部深浅不同，适应不同长度的弦轴)，冲头20可拆卸安装于握柄10的顶部。
20.冲头20的底壁上固定安装有螺纹杆21，握柄10的顶壁上开设有螺纹槽22，螺纹杆21螺纹连接于螺纹槽22的内壁上。
21.握柄10的外壁套设有橡胶套11；其中，橡胶套11用于使得手部握持握柄10更加稳定，且避免在寒冷天气握柄10温度较低引起使用者的手部的不适。
22.橡胶套11的两端均呈开口的状态；其中，两端开口可使得在对握柄10敲击时，直接敲击到握柄10本体上，避免锤子工具敲击在橡胶套11上造成橡胶套11的破损。
23.橡胶套11的内壁与握柄10的外壁之间呈过盈配合连接；即在不施加外力的作用下，橡胶套11不会从握柄10上滑脱，提高橡胶套11安装在握柄10上的稳定性。
24.本实施例中，本装置的工作原理为：当在使用本装置时，将卡槽23套在钢琴的弦轴上，然后在握柄10的尾端使用工具进行敲击，从而进行弦轴高度的调节，当需要对不同的弦轴进行调节时，即需要选择不同深度的卡槽23时，将冲头20逆时针旋转，冲头20带动螺纹杆21逆时针旋转，从而将螺纹杆21从螺纹槽22中移出，进而完成冲头20的拆卸，进而可选择合适的冲头20进行更换；
25.本装置通过更换冲头20，在进行弦轴的调节时，携带工具的重量减轻，且降低了冲子的生产成本，提高了装置的实用性。
26.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。


技术特征：
1.一种钢琴弦轴调节工具，其特征在于，包括握柄(10)和冲头(20)，所述冲头(20)上开设有卡槽(23)，所述冲头(20)可拆卸安装于所述握柄(10)的顶部，所述冲头(20)的底壁上固定安装有螺纹杆(21)，所述握柄(10)的顶壁上开设有螺纹槽(22)，所述螺纹杆(21)螺纹连接于所述螺纹槽(22)的内壁上。2.根据权利要求1所述的一种钢琴弦轴调节工具，其特征在于，所述握柄(10)的外壁套设有橡胶套(11)。3.根据权利要求2所述的一种钢琴弦轴调节工具，其特征在于，所述橡胶套(11)的两端均呈开口的状态。4.根据权利要求3所述的一种钢琴弦轴调节工具，其特征在于，所述橡胶套(11)的内壁与所述握柄(10)的外壁之间呈过盈配合连接。

技术总结
本实用新型公开了一种钢琴弦轴调节工具，涉及钢琴维修技术领域，包括握柄和冲头，所述冲头上开设有卡槽，所述冲头可拆卸安装于所述握柄的顶部，所述冲头的底壁上固定安装有螺纹杆，所述握柄的顶壁上开设有螺纹槽，所述螺纹杆螺纹连接于所述螺纹槽的内壁上，本实用新型，在冲头的端部安装有螺纹杆，并在握柄的端部设置有螺纹槽，通过螺纹杆和螺纹槽的相互配合使得冲头可进行拆卸，进而可达到更换冲头的效果，在进行弦轴的调节时，携带工具的重量减轻，且降低了冲子的生产成本，提高了装置的实用性。用性。用性。


技术研发人员：鹿辰乐
受保护的技术使用者：鹿辰乐
技术研发日：2023.03.09
技术公布日：2023/10/27
