1.本实用新型涉及医疗辅助器械技术领域，具体为一种呕吐物收集桶。


背景技术：

2.目前病人的呕吐护理装置在收集的漏斗的下方一般不设有屏蔽结构，使得呕吐物的气味从装置中扩散出来，针对以上问题，需要提供一种可自动开合屏蔽气味扩散的病人的呕吐护理装置。


技术实现要素：

3.本实用新型的目的在于提供一种呕吐物收集桶，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：
5.一种呕吐物收集桶，包括收集仓，所述收集仓的端面上连接有密封端盖，所述密封端盖的端面上连接有收集漏斗，所述密封端盖的端面上并且位于收集漏斗的一侧连接有蓄电池，所述收集漏斗的底部并且位于收集仓的内腔中连接有感应开合结构；
6.所述感应开合结构包括连接支架，所述连接支架的侧壁上通过连接块连接在收集仓的侧壁上，所述连接支架的底部通过连接箱连接有驱动电机，所述驱动电机的驱动端通过联轴器连接有驱动杆，所述驱动杆的另一端通过驱动锥齿轮啮合连接有从动锥齿轮，所述从动锥齿轮的中心处连接有驱动蜗杆，所述驱动蜗杆的侧壁上对称啮合连接有从动蜗轮，所述从动蜗轮的中心处连接有转动杆，所述转动杆的侧壁上连接有转动连接块，所述转动连接块的侧壁上连接有固定连接板，所述固定连接板的端面上连接有多组重力感应器，所述重力感应器的端面上连接有移动连接板，所述移动连接板设置在收集漏斗的底部。
7.作为本实用新型优选的方案，所述收集仓底部的四角处均设置有自锁式万向轮，所述重力感应器通过导线与蓄电池相连接并且连接方式为电性连接。
8.作为本实用新型优选的方案，所述重力感应器通过导线与驱动电机相连接并且连接方式为电性连接。
9.作为本实用新型优选的方案，所述驱动杆通过轴承座连接在连接支架的底部，其中驱动杆与轴承座的连接方式为转动连接。
10.作为本实用新型优选的方案，所述驱动蜗杆通过轴承座连接在连接支架的侧壁上，其中驱动蜗杆与轴承座的连接方式为转动连接。
11.作为本实用新型优选的方案，所述转动杆通过轴承座连接在连接支架的侧壁上，其中转动杆与轴承座的连接方式为转动连接。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型中，通过在病人的呕吐护理装置中设置感应开合结构,从而利用感应开合结构中的驱动电机经过传动结构使得呕吐物味道扩散的设计，从而使得在病人的呕吐护理装置使用的过程中，可以自动的进行移动连接板的开合工作，使得装置在不使用的
时候，呕吐物的气味不易扩散，使得使用起来更加的方便，从而解决了呕吐物的气味容易扩散的问题。
附图说明

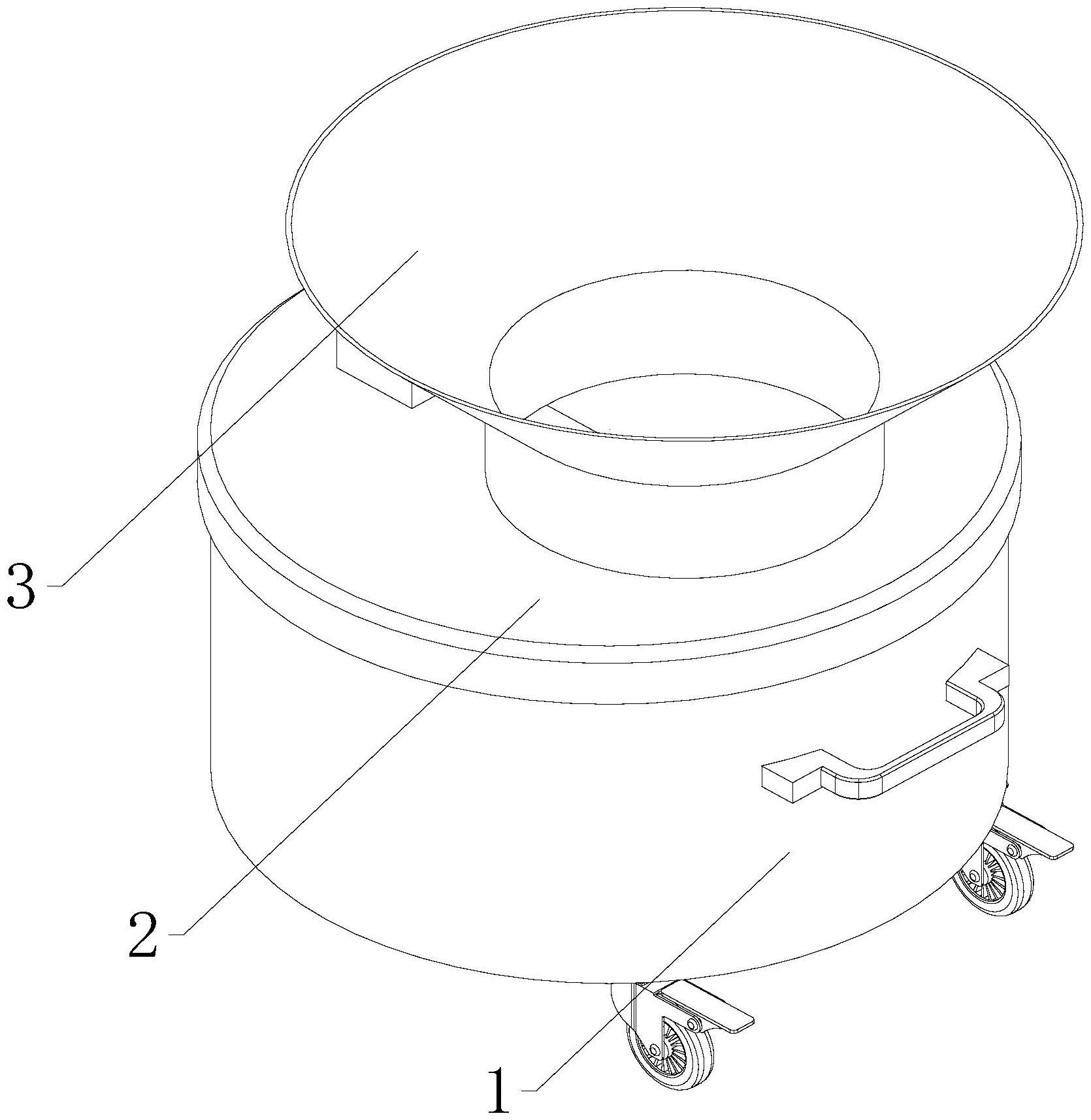

14.图1为本实用新型正等侧结构示意图；
15.图2为本实用新型图1剖视结构示意图；
16.图3为本实用新型感应开合结构的结构示意图；
17.图4为本实用新型图3部分结构示意图；
18.图5为本实用新型图4部分结构示意图。
19.图中：1、收集仓；2、密封端盖；3、收集漏斗；4、蓄电池；5、感应开合结构；501、连接支架；502、驱动电机；503、驱动杆；504、驱动锥齿轮；505、从动锥齿轮；506、驱动蜗杆；507、从动蜗轮；508、转动杆；509、转动连接块；510、固定连接板；511、重力感应器；512、移动连接板。
具体实施方式
20.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述,给出了本实用新型的若干实施例,但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例,相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
22.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件,当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件,本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
23.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同,本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型,本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
24.实施例，请参照图1-5，本实用新型提供一种技术方案：
25.一种呕吐物收集桶，包括收集仓1，收集仓1的端面上连接有密封端盖2，密封端盖2的端面上连接有收集漏斗3，密封端盖2的端面上并且位于收集漏斗3的一侧连接有蓄电池4，收集漏斗3的底部并且位于收集仓1的内腔中连接有感应开合结构5；
26.在该实施例中，参考图2、图3和图4，在感应开合结构5包括连接支架501，连接支架501的侧壁上通过连接块连接在收集仓1的侧壁上，连接支架501的底部通过连接箱连接有驱动电机502，并且在重力感应器511通过导线与蓄电池4相连接并且连接方式为电性连接，重力感应器511通过导线与驱动电机502相连接并且连接方式为电性连接的条件下启动驱
动电机502，使得驱动电机502的驱动端转动，在驱动电机502的驱动端通过联轴器连接有驱动杆503，并且在驱动杆503通过轴承座连接在连接支架501的底部，其中驱动杆503与轴承座的连接方式为转动连接的条件下带动驱动杆503转动，在驱动杆503的另一端通过驱动锥齿轮504啮合连接有从动锥齿轮505的条件下带动从动锥齿轮505转动，在从动锥齿轮505的中心处连接有驱动蜗杆506，并且在驱动蜗杆506通过轴承座连接在连接支架501的侧壁上，其中驱动蜗杆506与轴承座的连接方式为转动连接的条件下带动驱动蜗杆506转动，在驱动蜗杆506的侧壁上对称啮合连接有从动蜗轮507的条件下带动从动蜗轮507转动，在从动蜗轮507的中心处连接有转动杆508，转动杆508的侧壁上连接有转动连接块509，转动连接块509的侧壁上连接有固定连接板510，固定连接板510的端面上连接有多组重力感应器511，重力感应器511的端面上连接有移动连接板512，移动连接板512设置在收集漏斗3的底部，并且在转动杆508通过轴承座连接在连接支架501的侧壁上，其中转动杆508与轴承座的连接方式为转动连接的条件下带动转动杆508转动，进而带动固定连接板510以及移动连接板512转动，从而使得呕吐物被导进收集仓1内。
27.本实用新型工作流程：在使用病人的呕吐护理装置时，首先将装置接通电源使得装置处于工作的状态，在患者将呕吐物吐到移动连接板512的端面上时，在重力感应器511通过导线与蓄电池4相连接并且连接方式为电性连接，重力感应器511通过导线与驱动电机502相连接并且连接方式为电性连接的条件下启动驱动电机502，使得驱动电机502的驱动端转动，在驱动杆503通过轴承座连接在连接支架501的底部，其中驱动杆503与轴承座的连接方式为转动连接的条件下带动驱动杆503转动，在驱动杆503的另一端通过驱动锥齿轮504啮合连接有从动锥齿轮505的条件下带动从动锥齿轮505转动，在驱动蜗杆506通过轴承座连接在连接支架501的侧壁上，其中驱动蜗杆506与轴承座的连接方式为转动连接的条件下带动驱动蜗杆506转动，在驱动蜗杆506的侧壁上对称啮合连接有从动蜗轮507的条件下带动从动蜗轮507转动，在转动杆508通过轴承座连接在连接支架501的侧壁上，其中转动杆508与轴承座的连接方式为转动连接的条件下带动转动杆508转动，进而带动固定连接板510以及移动连接板512转动，从而使得呕吐物被导进收集仓1内，之后在不使用的状态下，又以上述的方式将固定连接板510以及移动连接板512处于闭合的状态，从而防止呕吐物气味的扩散。
28.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
